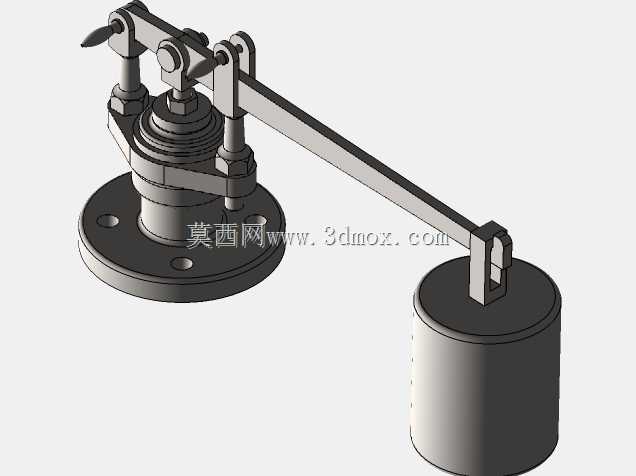

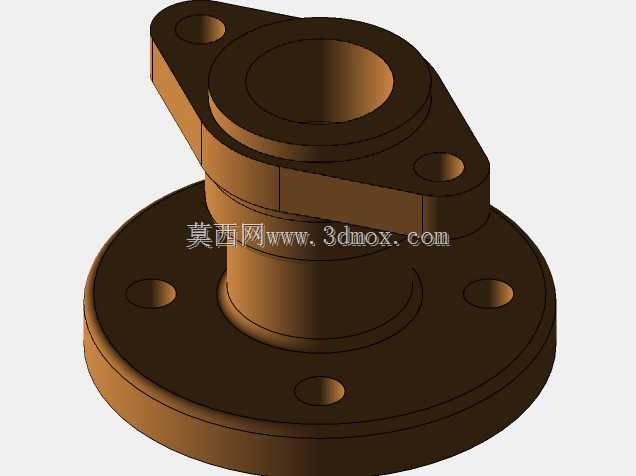

这类带杠杆重锤结构的配重阀,常应用在低压蒸汽管路、常压储槽气相平衡系统、小型给排水重力流管路的超压泄放场景,区别于弹簧式泄压阀依靠弹性元件提供密封力的结构,它完全依靠重锤的重力经杠杆放大后提供阀瓣密封所需的压紧力,动作过程中不会出现弹簧疲劳导致的压力漂移问题,在工况稳定、泄放压力要求长期恒定的场景下适配性极强。从结构设计逻辑来看,整个阀的受力匹配是核心设计要点:阀座通径确定后,需根据额定泄放压力计算阀瓣受到的介质向上推力,再结合杠杆的力臂比例,匹配对应重量的圆柱形重锤,杠杆长臂端预留的重锤安装位可沿杆身做小范围滑移,用于现场微调实际开启压力,避免加工误差导致的动作压力偏差。阀体底部采用圆形法兰连接结构,法兰面加工有标准螺栓过孔,

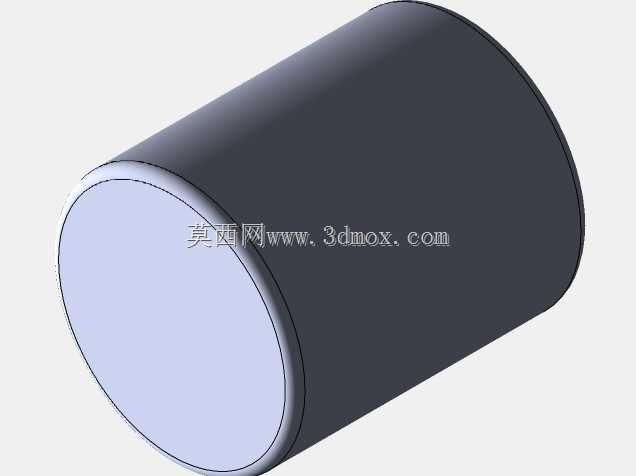

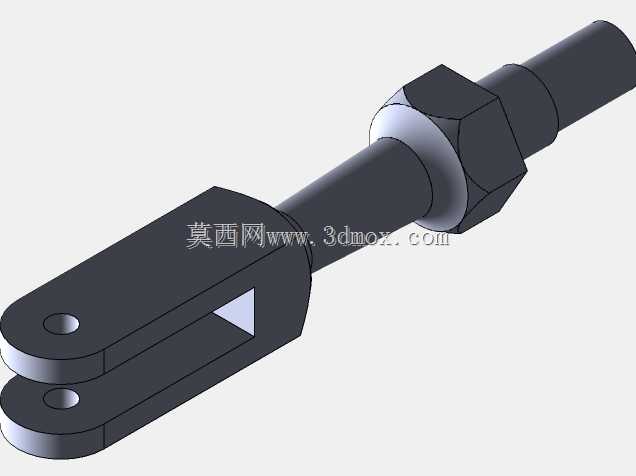

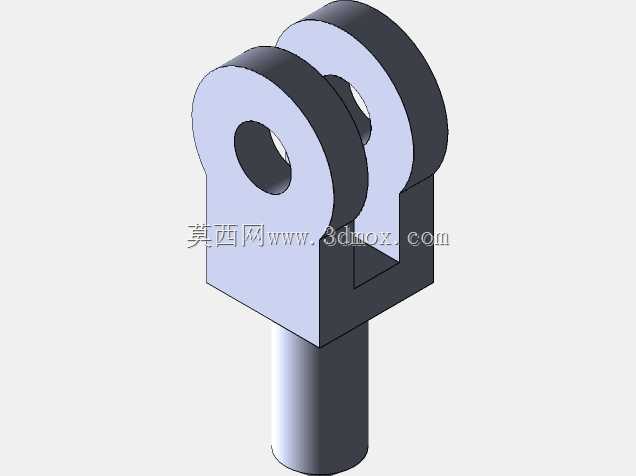

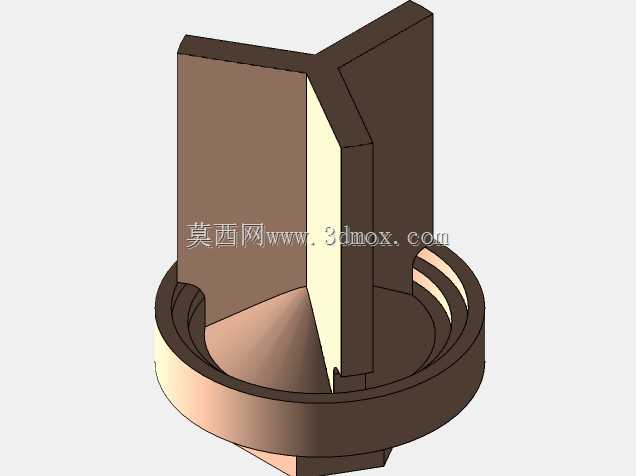

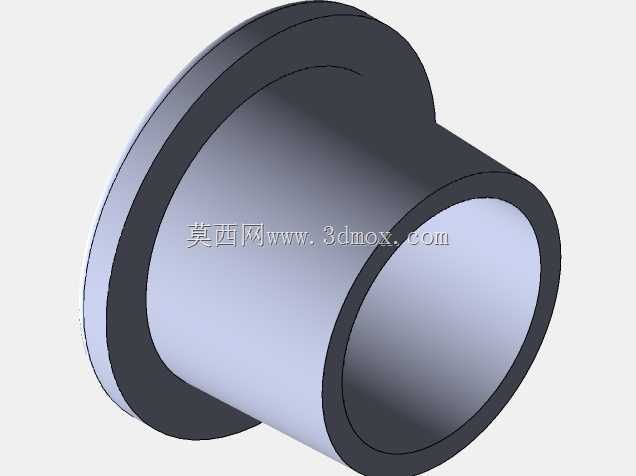

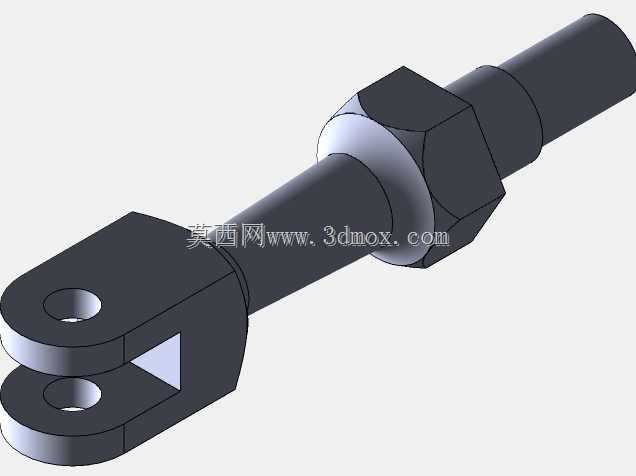

安装时直接与管路端的配对法兰通过螺栓紧固,密封面可适配非金属垫片或金属缠绕垫片,适配不同温度的介质输送需求;法兰上方的阀座部分采用阶梯式轴段设计,阀瓣导向筋与阀座内孔做小间隙配合,保证阀瓣升降过程中无卡滞,密封面采用锥面配合结构,相比平面密封所需的密封压紧力更小,低压工况下密封可靠性更高。杠杆的铰接点设置在阀盖顶部的支架上,支架采用双侧立板支撑结构,铰接销轴采用间隙配合穿装,保证杠杆摆动灵活无卡涩,阀瓣顶杆与杠杆短臂端的接触位置采用圆弧面接触,避免杠杆摆动过程中出现接触点偏移导致的受力不均。重锤采用圆柱形空心或实心铸铁结构,通过顶部的锁紧螺栓固定在杠杆长臂末端,安装时可根据实际需要的开启压力调整重锤在杆上的位置,

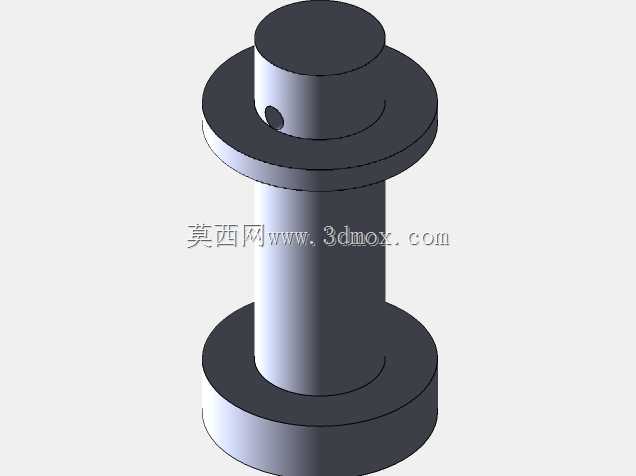

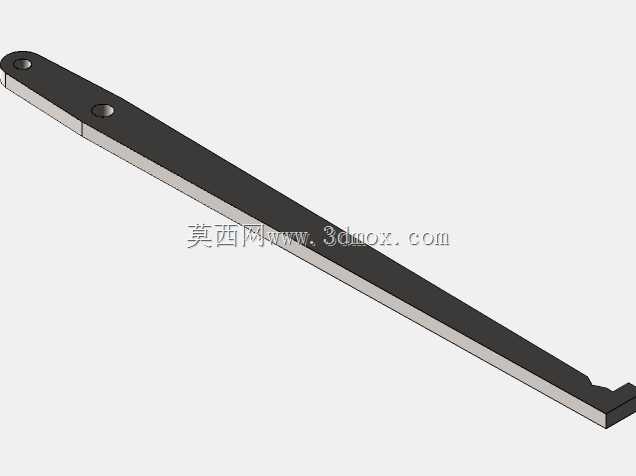

调整到位后锁紧紧固件即可,无需额外更换零件。实际应用中,这类阀门的安装边界需要重点注意:阀组安装时必须保证阀体垂直安装,重锤侧不得有管线、结构件遮挡,需预留足够的杠杆摆动空间,避免阀门动作时杠杆与周边构件发生碰撞;阀盖上方的铰接部位需要定期加注润滑脂,防止长期暴露在空气中锈蚀导致杠杆卡滞,影响阀门正常开启泄压。从结构细节来看,阀瓣与阀杆采用一体式设计,减少了活动连接点的泄漏风险,阀盖与阀体之间采用螺栓连接,中间加装密封垫片,防止介质从阀盖结合面泄漏;杠杆上加工有等距的刻度标识,现场调试时可根据刻度位置快速对应到需要的开启压力,减少反复调试的工作量。不同于弹簧式安全阀受弹簧刚度限制只能适配较窄的压力范围,
这类配重阀通过更换不同重量的重锤、调整力臂比例,即可适配很宽的压力调节区间,尤其适合0.1MPa以下的低压泄放场景,在小型供热锅炉、常压化工储槽、给排水管网的压力保护节点上应用十分广泛。设计建模过程中,需要重点校核杠杆的抗弯强度,在阀门全开启状态下,介质推力加上重锤的动态冲击力会对杠杆产生最大弯矩,需保证杠杆在该载荷下的变形量在允许范围内,避免杠杆变形导致阀瓣回座时密封面错位;同时铰接销轴的剪切强度、支架的支撑刚度也需要做对应校核,保证阀门反复动作后无结构变形。整个模型的装配关系完全按照实际加工装配逻辑搭建,所有配合面的间隙、紧固件的安装位置都符合实际工程要求,可直接用于结构受力仿真、装配工艺模拟,也可作为同类阀门改型设计的基础参考框架,帮助设计人员快速完成相似结构的参数化调整,缩短产品开发周期。
