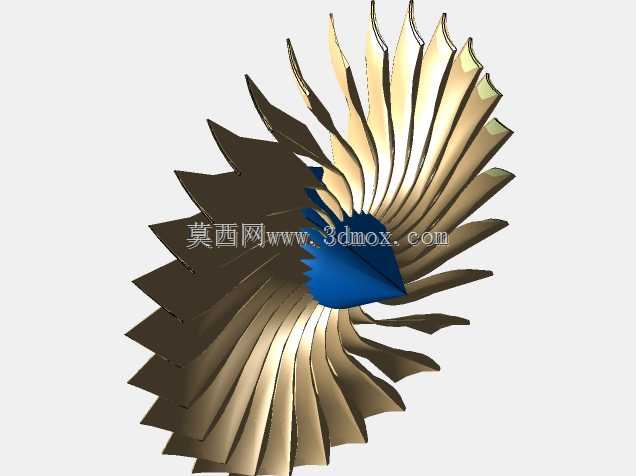

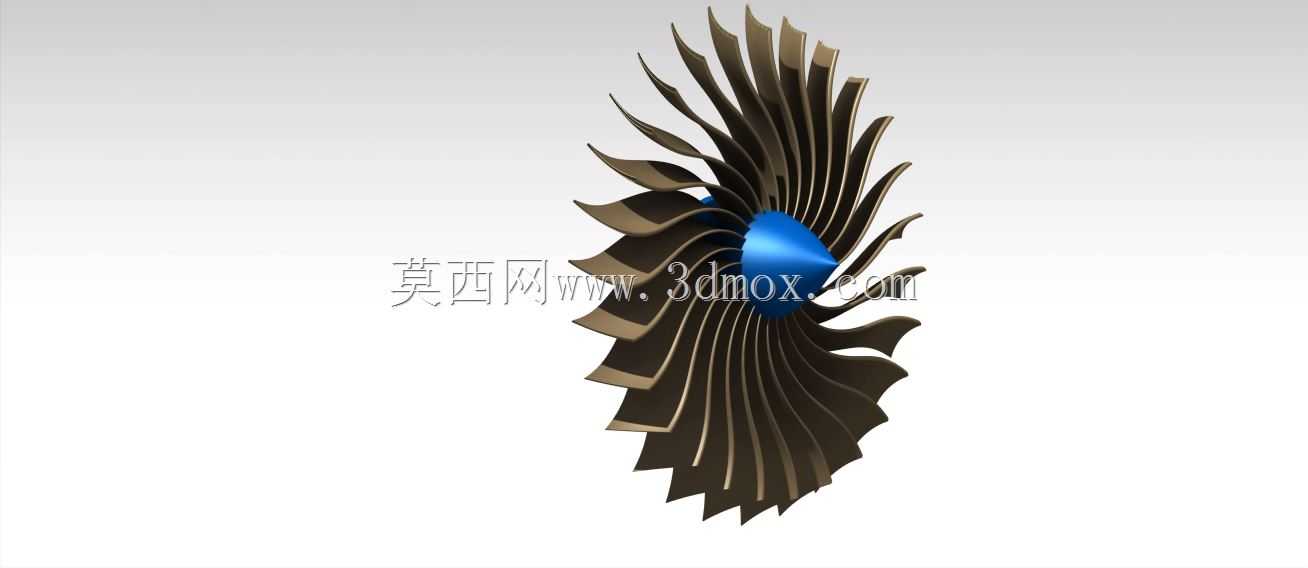

航空发动机带叶冠整体式涡轮叶片结构

　　这类带整体叶盘结构的涡轮叶片，核心应用场景集中在航空燃气涡轮发动机、地面重型燃气轮机以及小型车用涡轮增压器的热端做功段，是整套动力装置中将高温高压燃气的热能与压力能转化为轴功的核心做功部件，其气动效率直接决定整套动力装置的热效率与输出功率上限。实际运行过程中，从燃烧室流出的高温高压燃气会以特定角度冲击叶片型面，推动整圈叶片带动涡轮盘同步旋转，进而驱动前端压气机完成进气压缩循环，或是对外输出轴功率带动发电机、车辆传动系统等负载。从功能特性来看，该叶片采用了大扭角复合弯掠的叶型设计，沿叶高方向的型线并非等截面直叶片，而是根据不同叶高处的燃气流速、压力、温度分布做了针对性的气动修型：叶根区域靠近轮盘，燃气流速相对较低、静压力更高，

　　叶型的安装角更大、型面厚度更厚，既保证气动攻角匹配来流方向，也能承担叶片旋转产生的巨大离心拉应力；叶尖区域燃气流速更快、圆周线速度更高，叶型相对更薄、安装角更小，同时叶尖做了针对性的间隙泄漏控制修型，减少叶尖与机匣之间的燃气泄漏损失，提升整级涡轮的做功效率。设计过程中首先要完成一维热力计算，确定整级涡轮的流量、压比、膨胀比、输出功率等核心参数，再通过S2流面计算得到沿叶高的速度三角形分布，以此为基础生成初始叶型，再通过三维CFD仿真迭代调整叶型的弯掠角度、型面曲率分布，保证整个叶栅通道内的燃气流场均匀，避免出现局部激波、流动分离等会带来额外流动损失的问题；结构设计层面，叶根与轮盘采用整体式连接结构，省去了传统叶片的榫头、

　　榫槽连接结构，既减少了连接位置的应力集中，也消除了榫头间隙带来的漏气损失，同时大幅降低了整级转子的重量，对于航空发动机这类对重量极度敏感的应用场景，整体叶盘结构的重量优势尤为明显。安装边界层面，整圈叶片沿轮盘周向均匀排布，叶片的径向高度需要匹配涡轮机匣的内壁直径，保证冷态装配时叶尖与机匣之间预留合理的冷态间隙，避免发动机热态运行时，叶片受热伸长、轮盘受离心力径向膨胀后，叶尖与机匣发生碰磨；叶片的周向节距由叶型的稠度决定，既要保证叶栅通道的通流面积满足流量要求，也要避免叶片过密带来的摩擦损失过大问题，同时周向排布的均匀度直接影响转子的动平衡精度，单个叶片的质量偏差、安装角偏差都需要控制在极小的公差范围内，

　　避免高速旋转时产生过大的不平衡振动，影响整套转子系统的运行稳定性。实际工程应用中，这类叶片的工作环境极为苛刻，需要长期承受上千摄氏度的高温燃气冲刷，同时承受自身旋转产生的巨大离心应力、燃气脉动带来的交变振动应力，以及高温下的材料蠕变作用，因此叶型的壁厚分布需要经过多轮结构强度仿真迭代，在保证气动性能的前提下，尽可能优化应力分布，避免局部应力过大导致叶片出现裂纹、断裂等失效问题；叶身表面的粗糙度也有严格要求，过高的表面粗糙度会增加燃气与叶身的摩擦损失，同时也会影响叶片表面的气膜冷却效果，对于带气膜冷却结构的涡轮叶片，叶身上的冷却气孔排布角度、孔径大小也需要与叶型气动设计匹配，保证冷却气流能在叶身表面形成均匀的冷却气膜，隔绝高温燃气对叶片基体的直接冲刷，提升叶片的高温使用寿命。
