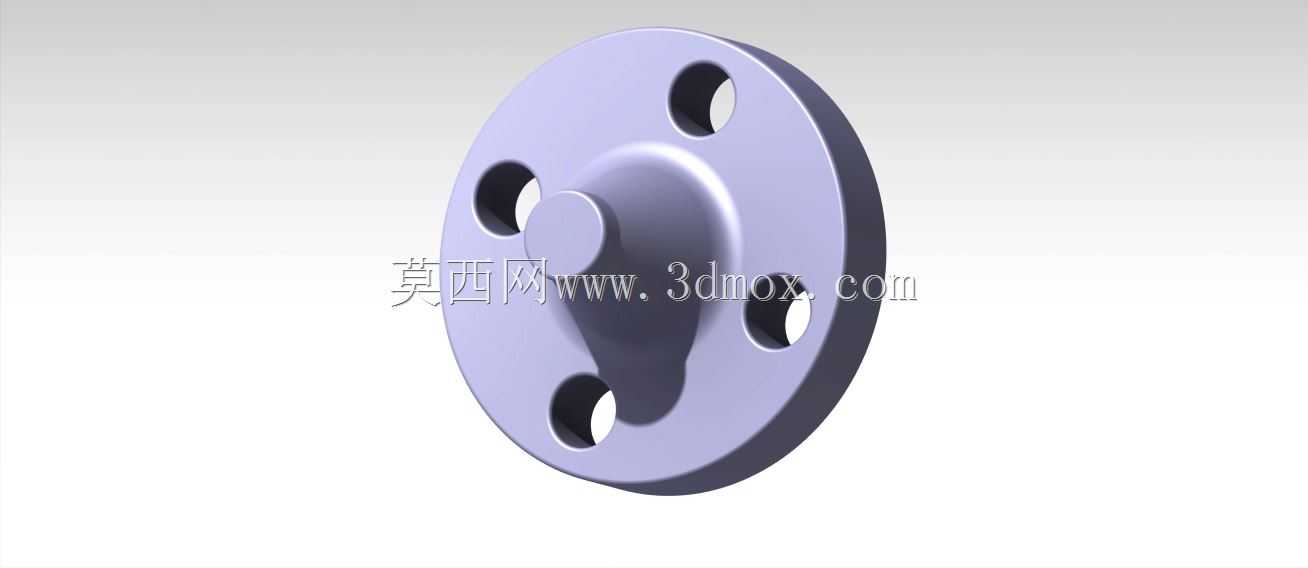

带凸台多孔圆形管道连接法兰结构

　　在工业管路系统的搭建作业中，这类带中心凸台的圆形法兰是管路对接环节最常用的静密封连接构件，不同于平焊法兰的全平面贴合结构，中心位置的凸起定位台能在对接时直接嵌入配对法兰的对应凹槽内，省去安装时反复调整同轴度的步骤，尤其适合中低压工况下的水、油气、常规化工介质管路的现场装配作业。从结构设计逻辑来看，盘体上均匀分布的四个螺栓通孔采用等节圆排布，孔位的位置度公差控制在0.2mm以内，能保证螺栓穿装时无需额外铰孔修正，现场安装时只要对齐凸台定位面，穿入对应规格的螺栓对角预紧，就能保证两侧管路的同轴度偏差控制在允许范围内，避免管路对接后出现偏载应力，长期运行下减少密封垫片的局部压损失效风险。中心凸台的高度设计经过实际工况验证，

　　既不会因为凸台过高导致密封垫片压合量不足，也不会因为凸台过浅失去定位作用，凸台端面与法兰盘密封面的垂直度公差严格控制，能保证密封垫片受压均匀，在1.6MPa的常规工作压力下，配合耐油橡胶垫片或金属缠绕垫片就能实现稳定的静密封效果，不会出现介质渗漏问题。从安装边界来看，这类法兰的盘体外径适配常规通径的管路对接需求，螺栓孔的中心圆直径符合通用管路连接的尺寸规范，不需要在现场重新配打孔位，能直接和同规格的阀门、泵体进出口、管路弯头的法兰端面对接，适配性覆盖多数通用工业管路的安装场景。在实际设备配套中，这类法兰不仅用于长距离输送管路的对接，也常用于小型液压站、水处理设备、车间压缩空气管路的节点连接，盘体的厚度经过强度校核，

　　能承受管路内的介质压力冲击，同时在螺栓预紧力作用下不会出现盘体翘曲变形，四个螺栓的排布方式相比更多孔的高压法兰，安装拆卸的效率更高，日常维护时不需要拆卸周边过多的管路附件就能完成密封垫片的更换。设计时特意在凸台与盘体的衔接位置做了圆弧过渡处理，避免应力集中导致的长期承压下的结构开裂，盘体的密封面采用精加工处理，表面粗糙度达到Ra3.2，能保证密封垫片和盘面的充分贴合，不会因为盘面的加工刀痕导致密封面出现微渗漏。不同于对焊法兰需要和管路焊接后再加工密封面的复杂工艺，这类法兰的背面采用平接结构，能直接和对应外径的管路端部焊接固定，焊接作业时的热变形对密封面的平面度影响更小，后续校正工作量少，适合中小批量的管路预制加工场景。

　　在实际选型应用中，这类法兰的适用场景覆盖了常规工业环境下的多数中低压管路，不管是厂区的循环水管路、普通润滑油输送管路，还是压缩空气的分支管路，都能通过这类法兰实现快速可靠的连接，相比其他连接方式，法兰连接的可拆卸特性也方便后续管路的改造、设备的检修更换，不需要对整段管路进行切割作业，只需要松开对应位置的法兰螺栓就能完成局部管路或设备的拆装。
