德标PN16压力等级不锈钢搭接法兰

　　在化工、食品饮料、市政给排水以及常规工业流体输送管路系统中，搭接法兰是管路对接作业里适配性极强的一类连接件，这款德标PN16压力等级的不锈钢搭接法兰，主要面向中低压工况下的管路可拆卸连接场景设计，尤其适合需要频繁拆装检修、管路存在一定角度偏差需要现场调整对接位置的安装场景。和整体式对焊法兰不同，搭接法兰的结构分为法兰盘与配套翻边短节两个部分，实际安装时法兰盘本身不直接和输送介质接触，介质接触部分仅为翻边短节，这种结构特性让它在腐蚀性介质输送场景中具备明显的成本优势——法兰盘可以采用成本更低的普通碳钢材质制作，仅翻边短节采用对应耐腐蚀等级的不锈钢，就能满足防腐需求，大幅降低整套管路连接件的采购成本，同时也能在后期维护时单独更换磨损或腐蚀的翻边短节，无需整体报废法兰盘，减少运维备件的库存压力。

　　从结构设计逻辑来看，这款法兰的密封面采用突面结构，密封面的平面度公差控制在0.1mm以内，表面粗糙度达到Ra1.6，能够适配非金属平垫片、缠绕式垫片等多种常用中低压管路密封件，安装时不需要额外加工密封面沟槽，现场装配门槛更低。法兰盘上的螺栓孔采用跨中均布设计，也就是螺栓孔的位置正对两个螺栓孔的中间间隙，这种排布方式能够让螺栓锁紧时的压紧力更均匀地分布在整个密封面上，避免局部压紧力不足导致的介质渗漏问题，同时PN16的压力等级对应的螺栓孔数量、孔径以及法兰盘厚度，完全匹配德标管路连接件的尺寸规范，能够直接和同压力等级、同通径的德标阀门、泵体接口、设备管口直接对接，不需要额外加工过渡转接件。

　　安装边界方面，这款法兰的盘体外径、螺栓孔中心圆直径、螺栓孔孔径都严格遵循DIN标准的尺寸公差要求，现场安装时不需要对法兰盘进行二次切割或打孔作业，法兰盘的内孔直径比配套翻边短节的外径大1-2mm，能够给现场管路对接提供一定的径向调整余量，抵消管路预制过程中产生的小范围尺寸偏差，降低现场安装的对位难度。法兰盘的背面采用锪平处理，螺栓安装面的平面度满足8.8级螺栓锁紧的接触面要求，避免螺栓锁紧时出现偏载导致的螺栓应力断裂问题。和普通平焊法兰相比，搭接法兰的翻边短节和管路采用对焊连接，焊缝位置可以进行射线探伤检测，焊接质量更容易把控，不存在平焊法兰角焊缝容易出现的未焊透、介质残留缝隙等问题，在食品、制药等对卫生等级有要求的场景中，这种对接焊缝打磨抛光后可以实现管路内壁无卫生死角，避免介质残留滋生细菌，满足卫生级管路的安装要求。

　　实际工况使用中，这款不锈钢搭接法兰适配的介质温度范围覆盖-20℃到200℃，能够满足常规水、蒸汽、弱腐蚀性化工介质、食品级流体的输送要求，法兰盘的厚度经过强度校核，在1.6MPa的额定工作压力下，法兰盘的最大变形量小于0.05mm，不会因为长期受压导致密封面变形出现渗漏。在管路需要定期拆卸清洗、更换管路附件的场景中，搭接法兰的优势更为明显：拆卸时只需要松开螺栓，将法兰盘沿管路轴向推开，就可以直接拆除管路中间的阀门、过滤器等附件，不需要像对焊法兰那样沿管路轴向拉开足够的密封面间隙才能拆卸，尤其适合管路排布紧凑、安装空间狭小的车间内部管路布局，能够有效减少管路安装预留的检修空间，提升车间空间利用率。

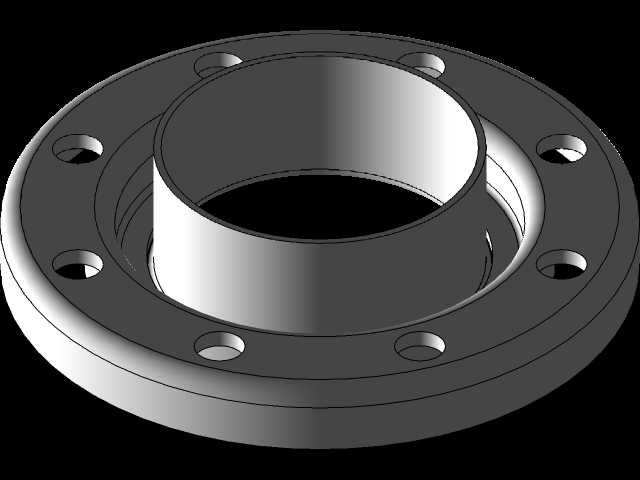

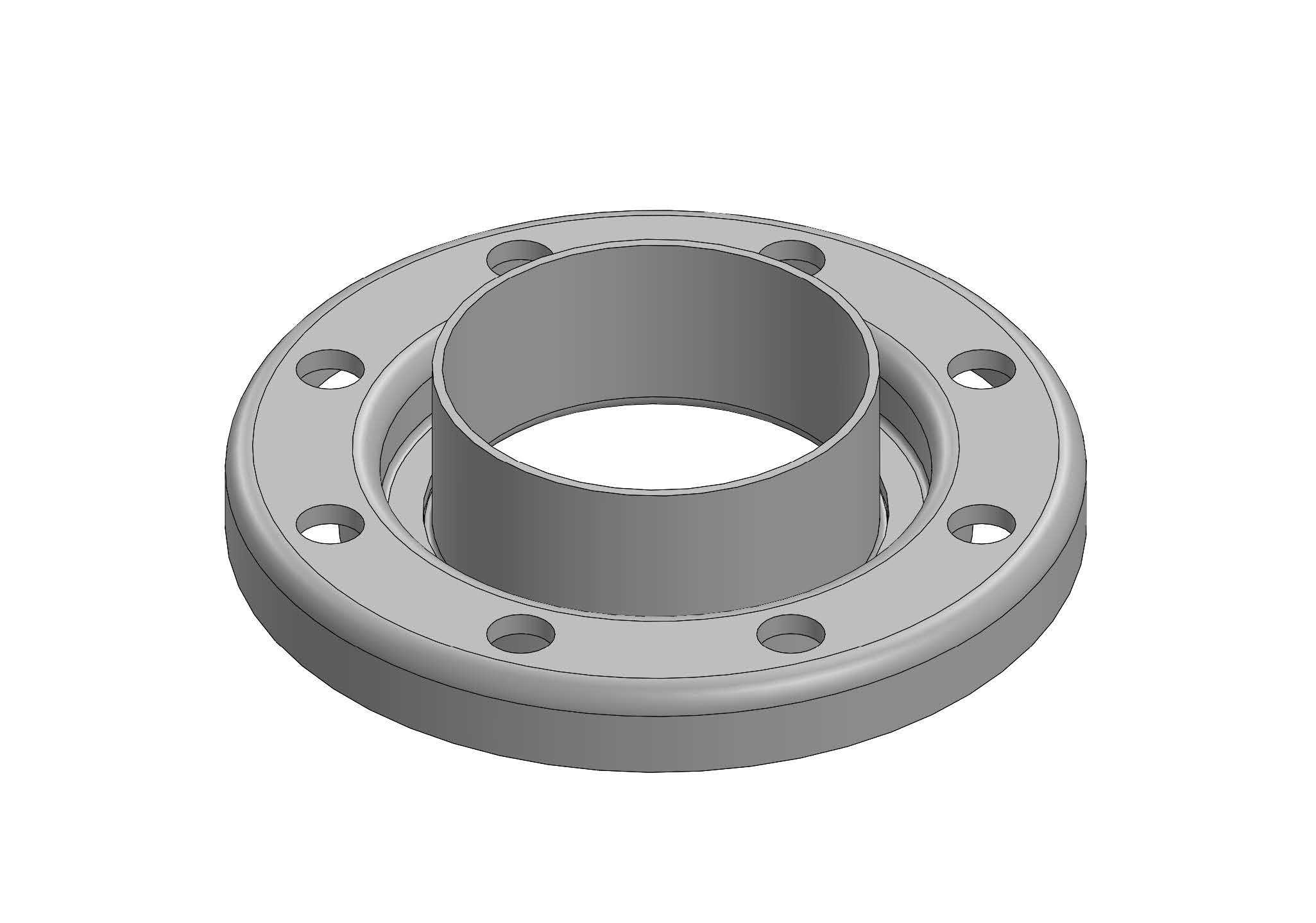

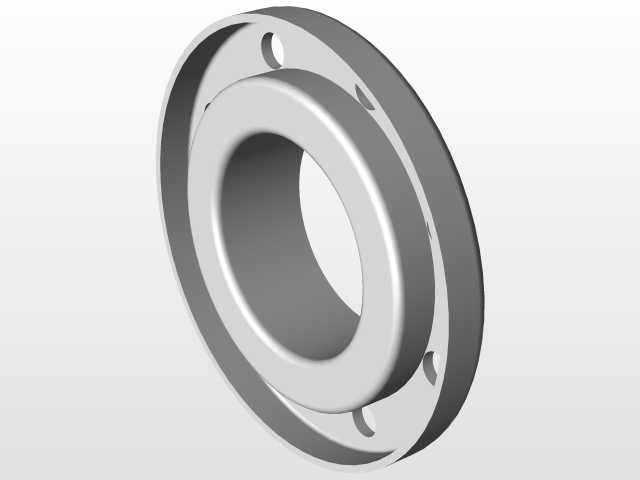

　　建模过程中，这款法兰的所有圆角过渡、倒角尺寸都严格遵循加工工艺要求，法兰盘边缘的C2倒角既能够避免安装时划伤操作人员，也能去除切割加工产生的飞边毛刺，螺栓孔两端的C1倒角能够引导螺栓顺利穿入，减少安装时螺栓杆和孔壁的剐蹭。密封面处的水线加工纹理在模型中也做了还原，能够直观体现实际加工后的表面状态，方便结构设计人员在做管路装配仿真时，准确判断密封面的接触状态，提前预判安装干涉问题。
