手动螺旋顶升起重工具结构设计

　　在小型设备检修、轻型构件安装、车辆应急换胎这类无动力源的作业场景里，手动螺旋顶升工具是一线作业人员最常取用的支撑类器具，它不需要外接液压管路、电源或者气源，完全依靠人力输入扭矩完成顶升动作，对野外、狭小空间、临时作业点的适配性远高于动力驱动的顶升设备。这款手动螺旋顶升结构的设计，首先围绕无动力场景下的力传递效率展开，核心采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中磨损均匀，同时具备可靠的自锁性能，当顶升作业达到目标高度后，即使撤去施加在操作杆上的外力，顶升部分也不会因为承载负载出现回落，从结构根源上规避了作业过程中的失稳风险。

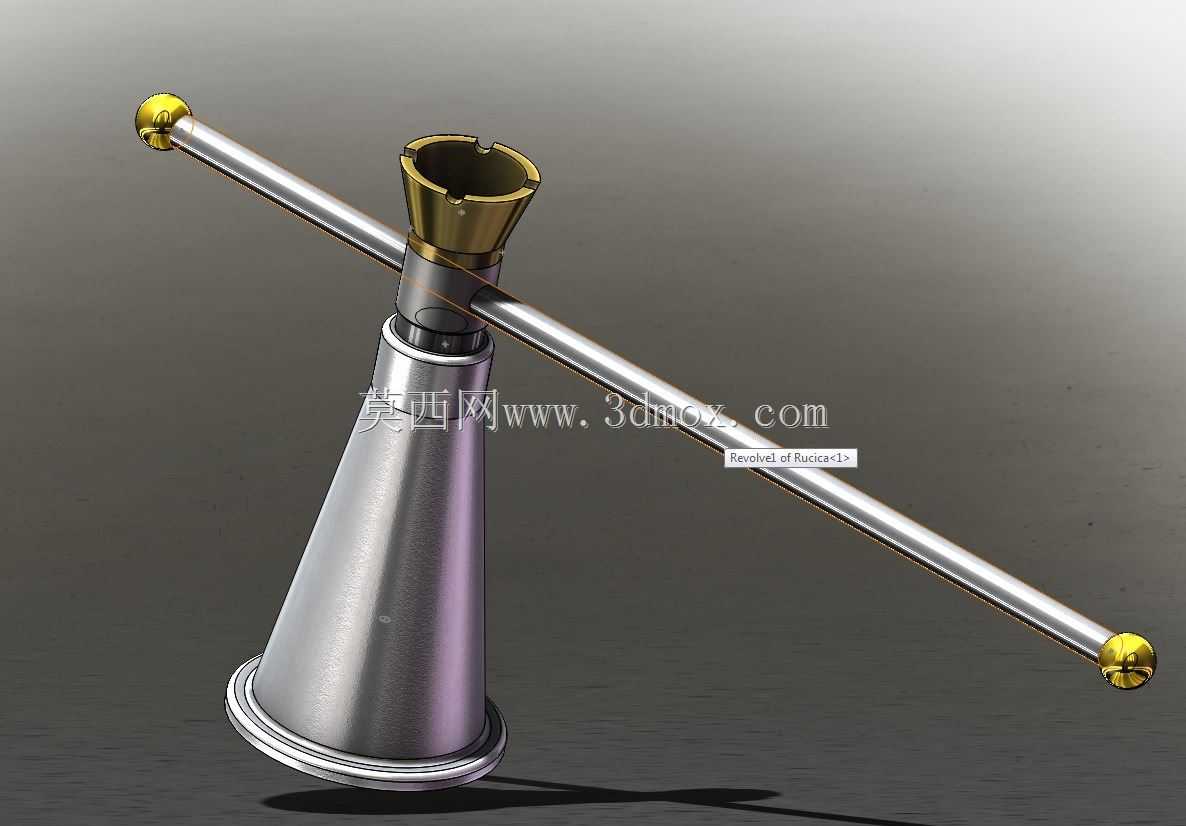

　　从整体结构布局来看，底部采用锥形扩面支撑座，底座下边缘设置外翻的环形支撑边，这个设计的核心考量是增大与支撑面的接触面积，在同等顶升负载下降低对地面的压强，避免在软质地面、环氧地坪这类易损表面作业时出现底座下陷、压痕过深的问题，同时锥形的壳体结构从底座向上逐步收窄，既可以给内部的螺旋传动副提供封闭的防护空间，避免作业过程中泥沙、铁屑落入螺纹啮合面造成卡滞或者异常磨损，也能让整体结构的重心始终落在底座支撑面的中心范围内，即使承受偏载也不容易出现侧翻。顶部的支撑头采用带缺口的碗型结构，这个结构不是通用的平面支撑，而是针对常见的被支撑构件外形做了适配，弧形的内凹面可以贴合圆形构件、车辆底盘的凸起支撑位，边缘的缺口可以避让构件上的突出筋条、螺栓头，避免支撑时出现点接触打滑的问题。

　　操作杆采用贯穿式长杆设计，杆身穿过顶部传动螺母的径向通孔，两端设置球形端头，一方面可以防止操作时施力过程中杆身从通孔中滑脱，另一方面球形端头没有尖锐棱角，作业人员转动杆身时不会划伤手部，长力臂的设计可以大幅降低顶升时需要施加的人力，按照常规梯形螺纹的导程计算，成年人单手施加在杆端的力就可以顶升额定范围内的负载，不需要额外加接延长杆，避免过载造成螺纹副或者杆身变形。设计过程中对各部件的安装边界做了明确的约束：底座的最大外径控制在常规作业的便携范围内，收拢状态下的整体高度可以放入常规的工具箱隔层，操作杆的长度在保证力臂需求的前提下，不会因为过长造成狭小空间内转动干涉，内部螺杆的行程覆盖日常轻型顶升作业的常用高度区间，不需要额外接长杆就能满足多数场景的顶升需求。

　　从功能特性上看，这款结构没有复杂的密封件、易损管路，所有传动部件都是刚性金属构件，日常维护只需要定期在螺纹副表面涂抹润滑脂即可，即使在多粉尘、潮湿的户外环境存放，也不会像液压类顶升工具那样出现密封件老化、漏油失压的问题，长期存放后随时可以取用，不存在因为介质泄漏导致的功能失效。传动部分的螺母与顶部支撑座做了集成设计，减少了多余的连接紧固件，螺杆下端与底座之间设置轴向推力轴承，降低转动过程中的摩擦阻力，让顶升和回落的操作都更顺畅，不会出现重载下转动卡滞的问题。在实际作业选型时，这类螺旋顶升结构更适合需要长时间保持支撑状态的场景，比如设备安装时的位置微调、构件焊接时的支撑定位，它的自锁特性可以保证长时间承载下的位置稳定性，不会因为负载波动出现缓慢沉降，相比液压顶升工具更适合静态长时间支撑的工况。设计时也充分考虑了操作的安全性，所有外露的边缘都做了圆角钝化处理，没有尖锐的切削毛刺，操作杆的通孔位置做了加厚处理，避免频繁施力造成孔位变形开裂，支撑头与螺杆的连接采用防脱结构，即使升到最大行程位置，支撑头也不会从螺杆上脱出，防止顶升过程中出现构件坠落的风险。
