带安装耳的球面钣金帽形构件设计

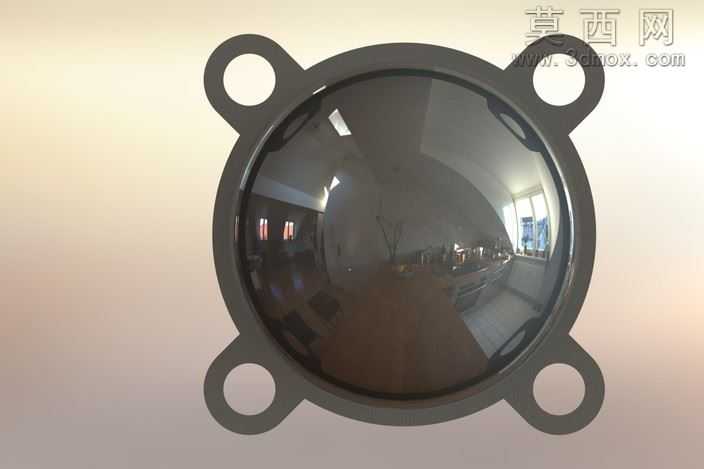

该构件为典型的帽形钣金结构，整体由中心球面主体与周向均匀分布的四个带孔安装耳组成，建模阶段首先绘制中心球面的旋转轮廓，通过旋转凸台生成基础球面基体，随后在球面外缘延伸出平整的法兰边，再以圆周阵列的方式生成四个对称分布的安装耳，每个安装耳上预先开设安装定位孔，保证安装时的同轴度与定位精度。建模过程中需要严格控制球面的曲率半径与法兰边的过渡圆角，避免后续钣金展开时出现应力集中或展开误差，材质设定为常用的冷轧钢板，表面赋予抛光金属材质，渲染阶段采用环境贴图反射来模拟金属表面的镜面反光效果，还原真实钣金冲压件的表面质感，同时调整光照角度突出球面的曲面弧度与安装耳的平整结构，清晰展现构件的整体形态。设计思路上，该构件采用一体冲压成型的工艺方案，中心球面部分通过拉伸成型获得立体凸起结构，周向安装耳与法兰边为平整钣金区域，在进行钣金展开处理时，需要先识别可展开的平整区域与不可直接展开的球面区域，对于球面这类不可展曲面，需采用近似展开的方法，通过将球面分割为若干可近似展开的曲面片，计算各区域的材料延展率，补偿冲压过程中的材料拉伸变形，保证展开后的下料尺寸与成型后构件尺寸匹配。建模时需要提前预留钣金的壁厚参数，设置统一的壁厚值与折弯圆角参数，确保模型符合钣金加工的工艺要求，安装耳上的通孔在展开状态下即可完成定位标注，减少后续加工的工序步骤，法兰边与球面的过渡区域采用平滑圆角过渡，避免冲压过程中出现开裂或起皱的问题，整体结构对称度高，成型后受力均匀，四个安装耳的设计可实现构件的快速定位安装，适用于需要密封或防护的端盖类使用场景。
