台式自动弯管加工设备结构设计

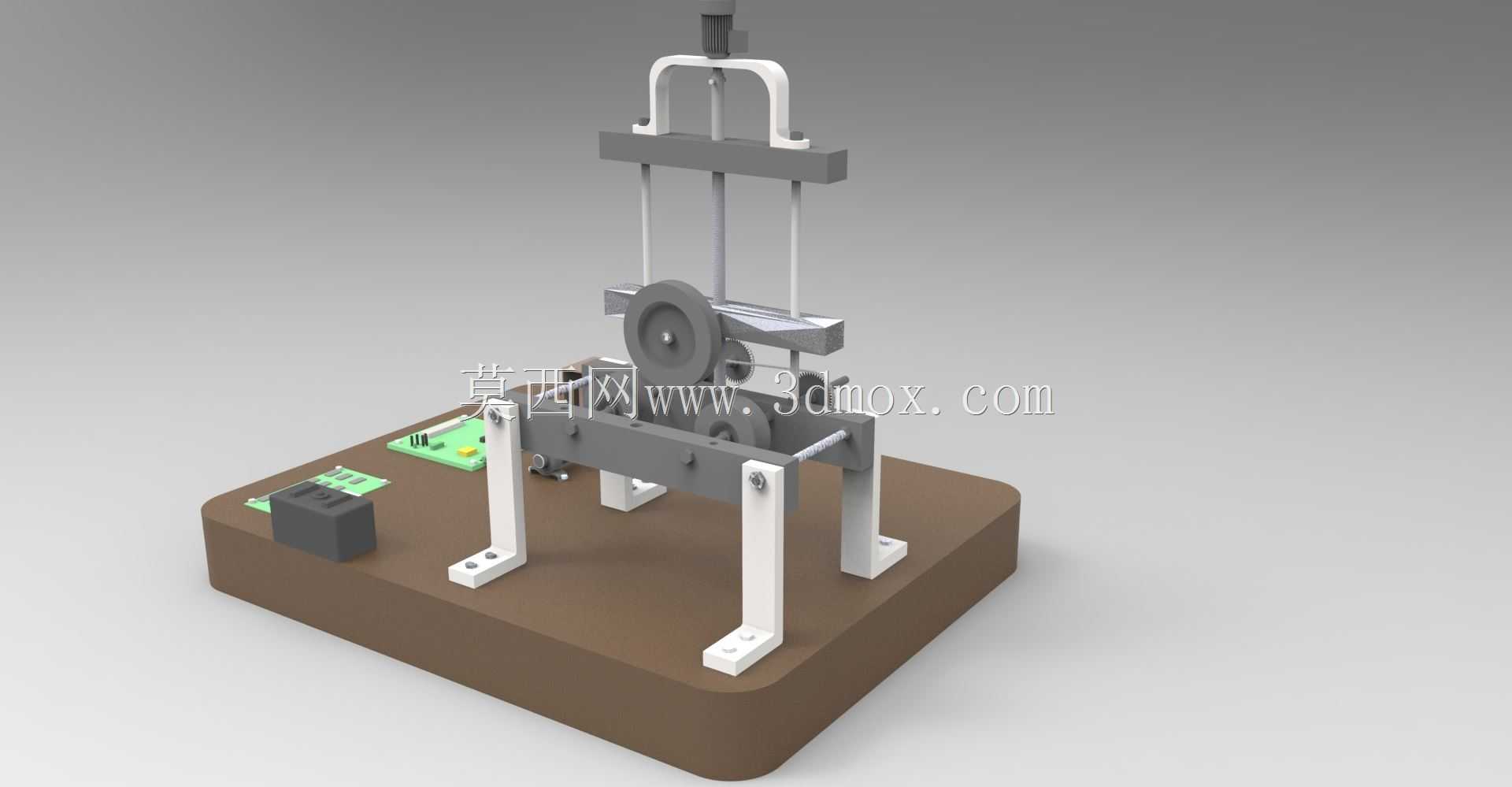

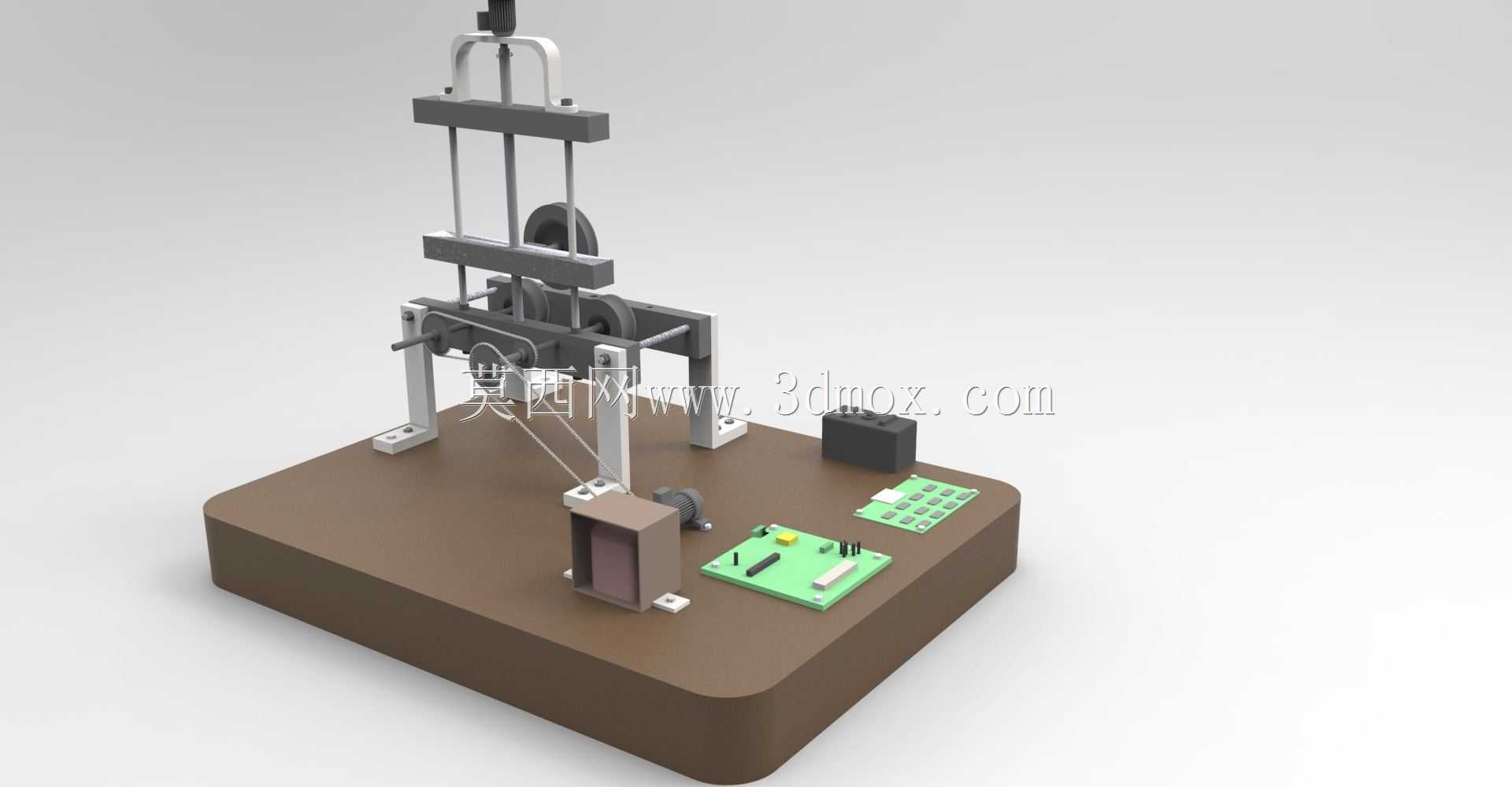

这款台式自动弯管设备的三维结构，核心面向小规格金属管材的定角度折弯加工场景，常见于五金制品加工、小家电管路预制、汽配小管件批量生产的车间工位，适配直径6mm到16mm的薄壁钢管、铝管、铜管折弯作业，替代传统手动弯管器的人力操作模式，降低小管件折弯的角度偏差与管壁凹陷缺陷。从结构布局来看，设备采用一体化台式基座设计，底部为带安装孔的厚重铸铁式安装平台，整体安装边界控制在长450mm、宽320mm、高480mm范围内，可直接固定在标准钳工工作台面使用，不需要额外浇筑设备基础，适配小型加工车间的紧凑工位排布。基座上方通过四根立式支撑立柱搭建上层安装框架，立柱与基座、上层横梁的连接均采用内六角螺栓锁紧，装配时可通过调整垫片补偿框架的形位公差，保证上层压合机构的运动垂直度。设备的核心执行机构分为压料定位组件与折弯驱动组件两部分，压料组件安装在上层横梁的导向轴上，通过顶部的驱动单元带动压块垂直下行，将待加工管材牢牢压合在折弯模具的定位槽内，避免折弯过程中管材出现轴向窜动；折弯驱动组件布置在基座中部的安装平面上，带V型定位槽的折弯轮通过键连接固定在驱动主轴上，主轴下方连接传动齿轮组，将动力传递至折弯工位，可根据加工需求更换不同槽宽的折弯轮，适配不同管径的折弯作业，折弯角度可通过调整驱动行程实现0到180度范围内的任意设定。设备左侧预留了管材送料定位平台，平台上设置有可调节的长度定位挡块，操作人员只需将管材沿导向槽推送至挡块位置，即可完成送料长度定位，不需要每次手动测量管材伸出长度，大幅提升批量加工的重复定位精度。基座右侧布置有电气控制模块的安装位，包含控制按钮、行程调节电位器与驱动电路安装槽，所有走线均沿基座内侧的走线槽排布，避免运动部件剐蹭线缆造成安全隐患。从设计思路上，这款设备优先考虑了小规格管件加工的操作便捷性，所有需要更换的工装部件均采用快拆式锁紧结构，更换折弯轮、调整定位挡块的过程不需要专用工具，单人即可在3分钟内完成不同规格管件的加工切换；压合机构的导向轴采用自润滑铜套作为滑动支撑，长期运行不需要频繁加注润滑脂，降低日常维护工作量；整体框架的受力点均做了加强筋设计，折弯过程中框架的形变量控制在0.02mm以内，保证折弯角度的一致性。设备的操作高度设计为距离工作台面380mm，符合操作人员坐姿作业的人体工程学要求，长时间操作不容易产生肢体疲劳；所有运动部件的外侧均预留了安全防护安装位，可加装透明亚克力防护罩，避免折弯过程中铁屑、管材端头飞出造成操作伤害。不同于大型全自动弯管设备的复杂送料、转角机构，这款台式设备聚焦小批量、多规格的小管件加工需求，精简了冗余的数控送料结构，在保证折弯精度的前提下压缩了设备整体体积与制造成本，既适合小型五金加工厂的日常生产使用，也可作为职业院校机械加工实训的教学演示设备，帮助学员理解管材折弯的工艺原理与机构运动逻辑。在细节设计上，折弯轮的定位槽做了圆角抛光处理，折弯过程中与管材外壁的接触为面接触，不会在管材表面产生压痕，满足外观要求较高的装饰类管件加工需求；压块的下压端面贴有聚氨酯防滑垫，既可以增大压合摩擦力，也能避免硬质金属压块刮伤管材表面镀层；基座底部的四个安装脚设置有橡胶减震垫，设备运行时的震动不会传递到工作台面，降低车间作业的噪音污染。
