工业蒸发液分离蒙塔吉装置结构

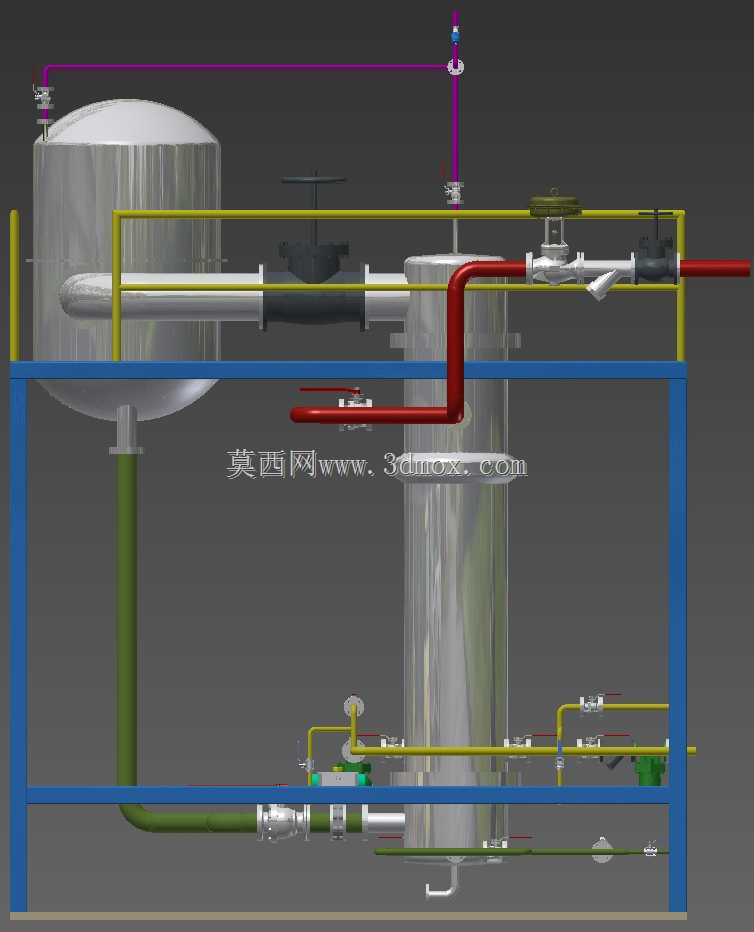

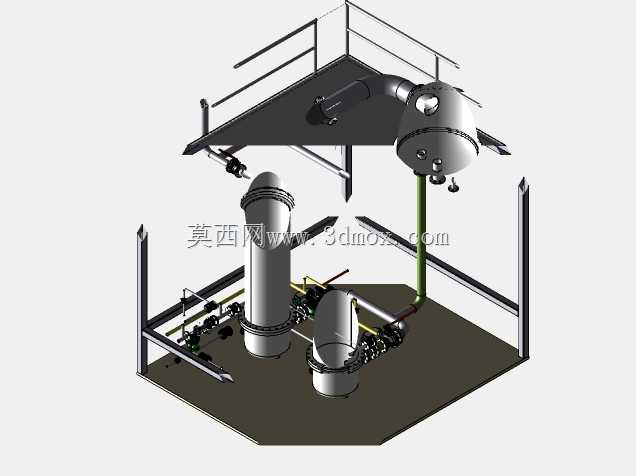

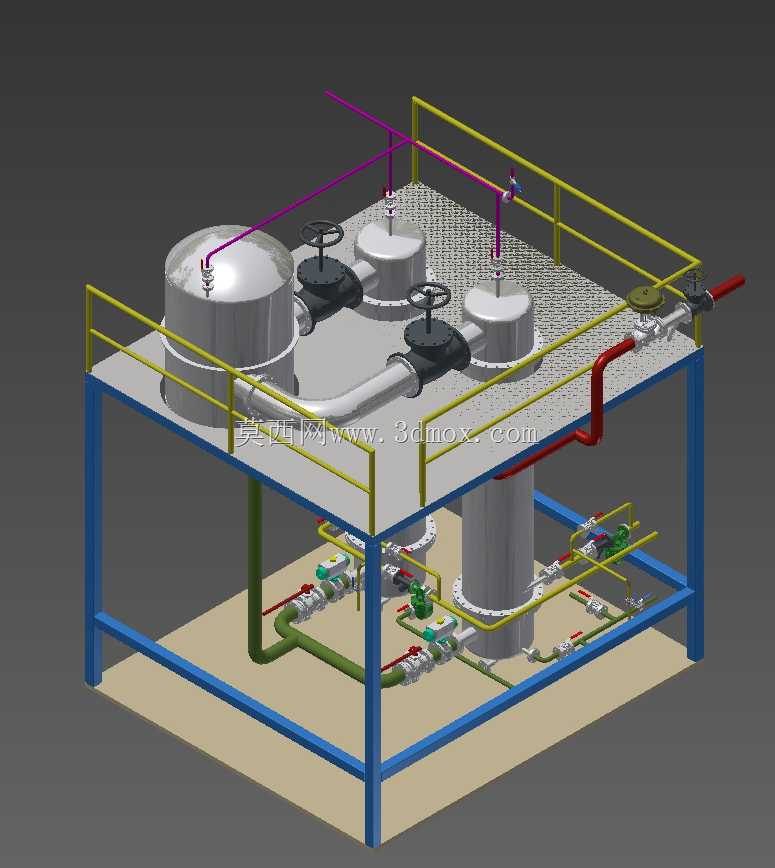

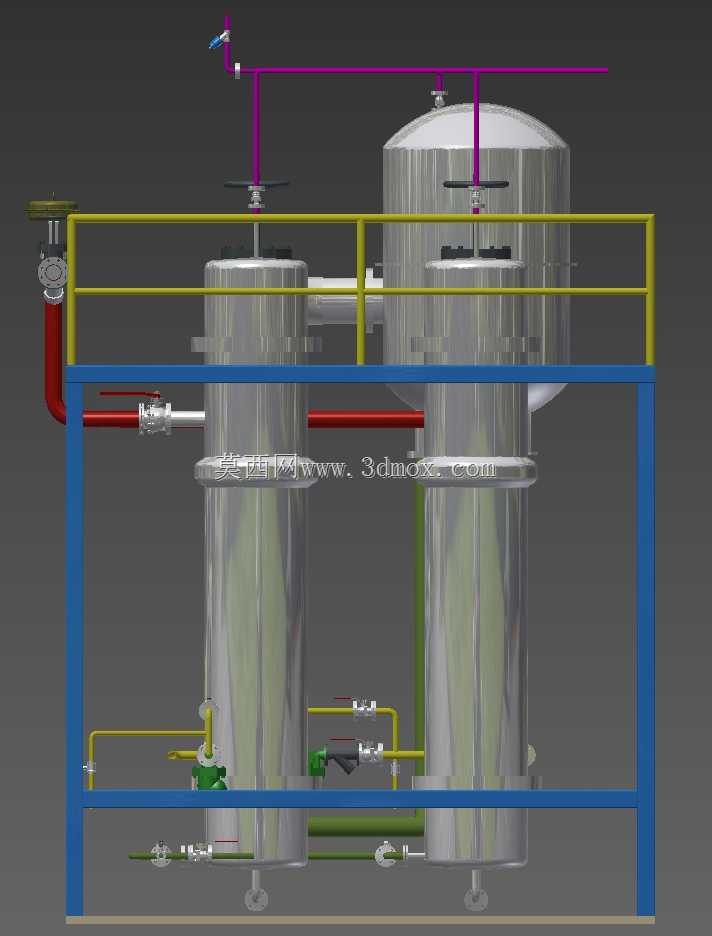

　　这套装置主要应用于精细化工、食品浓缩、制药溶剂回收等需要进行物料蒸发分离的生产场景，核心作用是将混合物料中的易挥发组分通过加热蒸发后，在分离段完成气液两相的高效分离，避免蒸发过程中液滴随二次蒸汽夹带进入后续工序，影响产出物料纯度或造成后续设备的液击损伤。从现场安装的角度看，整套装置采用分层式框架承载结构，下层布置立式蒸发罐体与主工艺管线、控制阀门，上层设置带安全护栏的操作检修平台，平台预留了阀门操作、仪表检修的足够操作空间，护栏高度符合工业操作平台的安全防护要求，平台踏板采用防滑格栅结构，既减轻整体框架承重，也能避免积液造成人员滑倒风险。设计过程中优先考虑了工艺管线的走向合理性，不同介质的管线采用差异化的管径与布设路径，蒸汽进料、

　　物料输送、二次蒸汽引出、冷凝液排出的管线互不交叉干涉，阀门的安装位置全部对应上层平台的操作位，操作人员在平台上即可完成所有主流程阀门的启闭调节，无需攀爬至罐体侧面作业，降低日常操作的安全风险。设备的安装边界需要结合车间厂房的层高进行核算，下层罐体的支腿高度预留了管线安装、底部阀门操作与排污作业的空间，上层平台的高度匹配蒸发罐体上封头的管口位置，确保顶部阀门、仪表的安装操作无遮挡，框架的支脚采用方形型钢制作，底部设置安装固定板，可直接通过膨胀螺栓固定在车间混凝土地面上，无需额外制作复杂的预埋基础，适配多数中小型生产车间的安装条件。从功能实现上看，上层平台布置的多组罐体分别承担蒸发进料、气液分离、除沫缓冲的作用，

　　顶部的引出管线将分离后的二次蒸汽输送至后续冷凝工序，侧面的红色管线为不凝气排出管路，可及时排出系统内累积的不凝性气体，避免不凝气附着在换热壁面降低蒸发效率；下层布置的多组阀门与管线分别对应进料、排料、蒸汽加热、冷凝水排出的管路控制，管线上预留了仪表安装接口，可根据实际生产需求加装压力、温度检测元件，实时监控设备运行参数。设计时充分考虑了设备的检修便利性，罐体之间的连接管线全部采用法兰连接结构，拆卸时无需切割管线即可完成单个罐体的吊装更换，框架的横梁布置避开了罐体的吊装受力点，后期检修时可直接通过车间起重设备从上方吊出罐体部件，无需拆除整体框架结构。管线的布设全部遵循“短路径、少弯头”的原则，

　　在满足安装操作空间的前提下尽可能缩短管线长度，减少管路阻力损失，同时管线的支撑点全部固定在框架横梁上，避免管线重量直接作用在罐体管口上，造成管口应力变形甚至开裂泄漏。操作平台的宽度预留了单人侧身通过阀门操作位的空间，护栏的横杆间距符合安全防护规范，平台边缘设置了踢脚板，防止工具、零配件从平台坠落砸伤下层作业人员。整套装置的结构布局兼顾了工艺功能实现、操作安全性、安装便捷性与后期检修维护的需求，没有冗余的结构部件，所有型钢框架的选型都经过承重核算，可承载平台上操作人员、阀门操作受力以及管线满液状态下的总载荷，避免运行过程中出现框架变形、平台晃动的问题。对于需要搭建中小产能蒸发分离生产线的工程人员来说，这套结构的管线布局、平台设置、设备排布逻辑都具备较高的参考价值，可直接根据实际处理量调整罐体尺寸、管线管径后适配具体的生产工艺需求，减少前期方案设计的重复工作量。
