商用立式烟熏烧烤加工设备结构设计

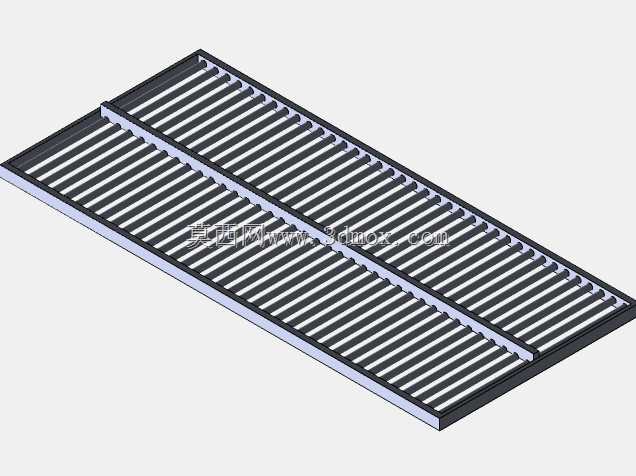

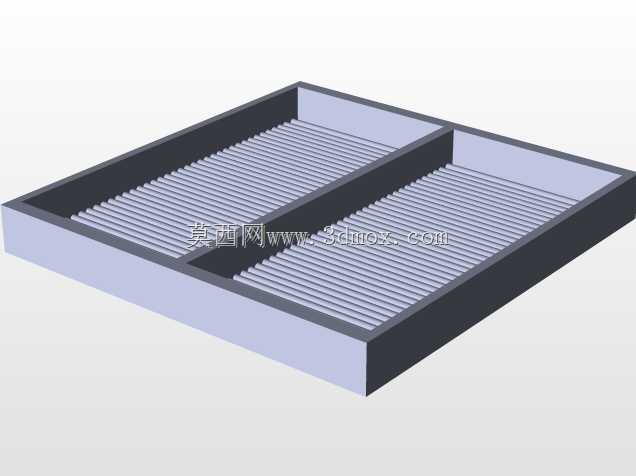

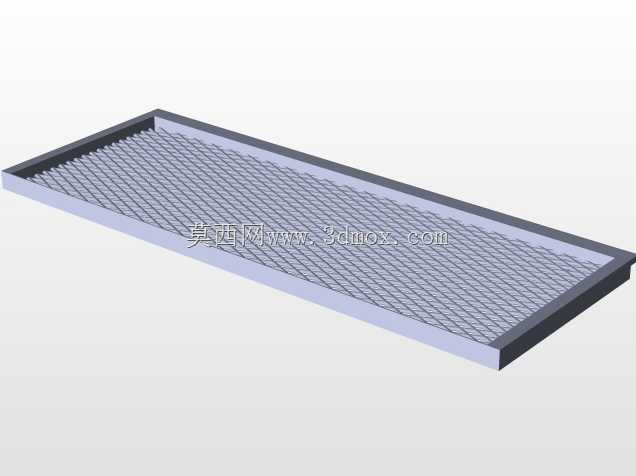

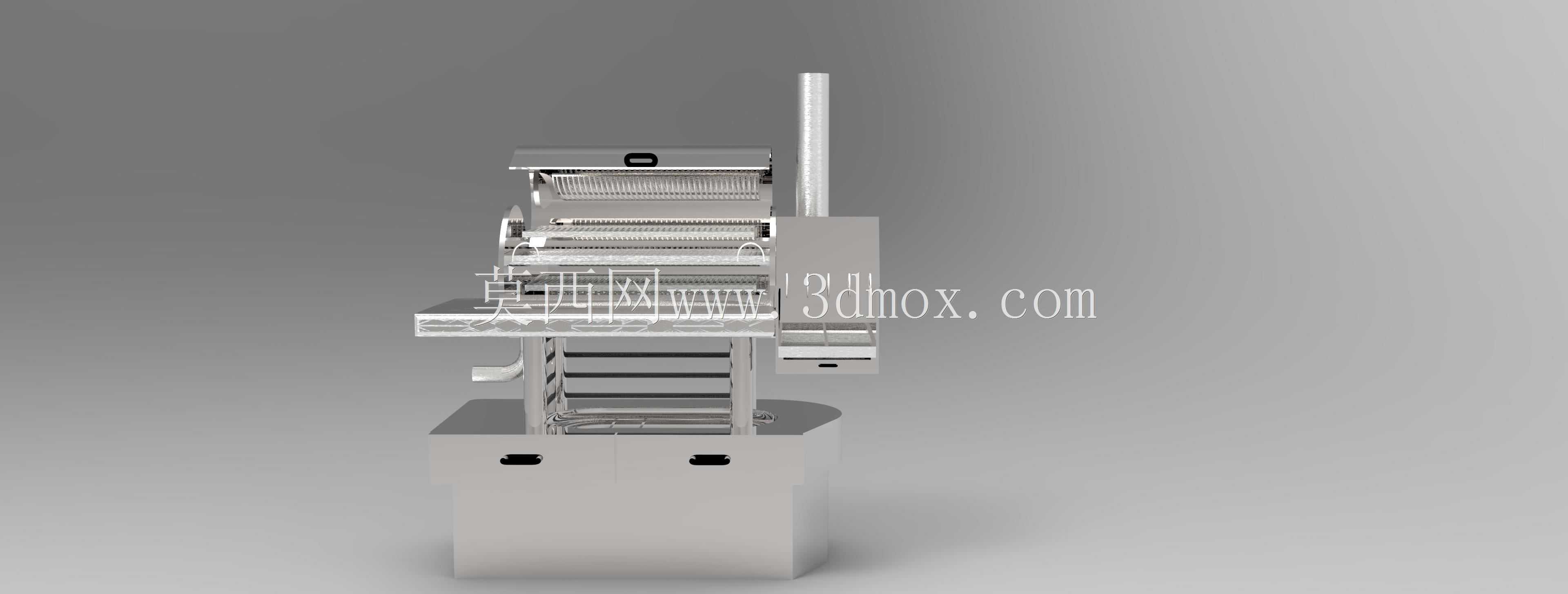

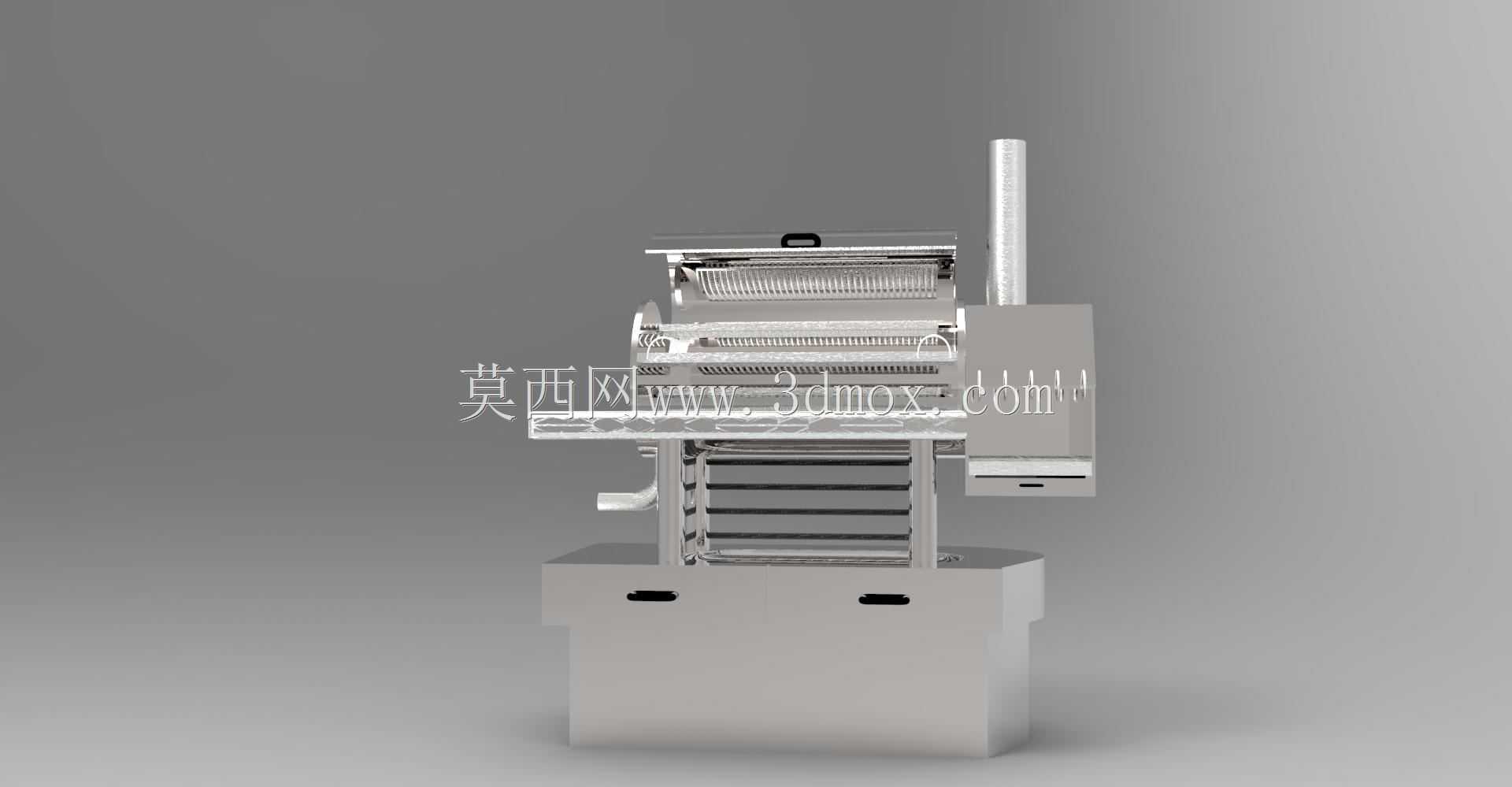

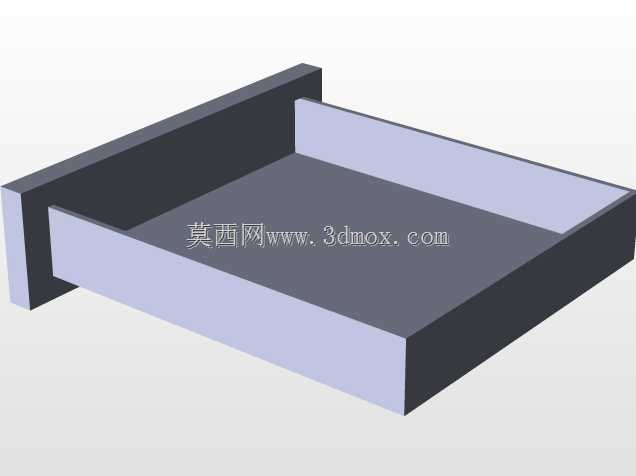

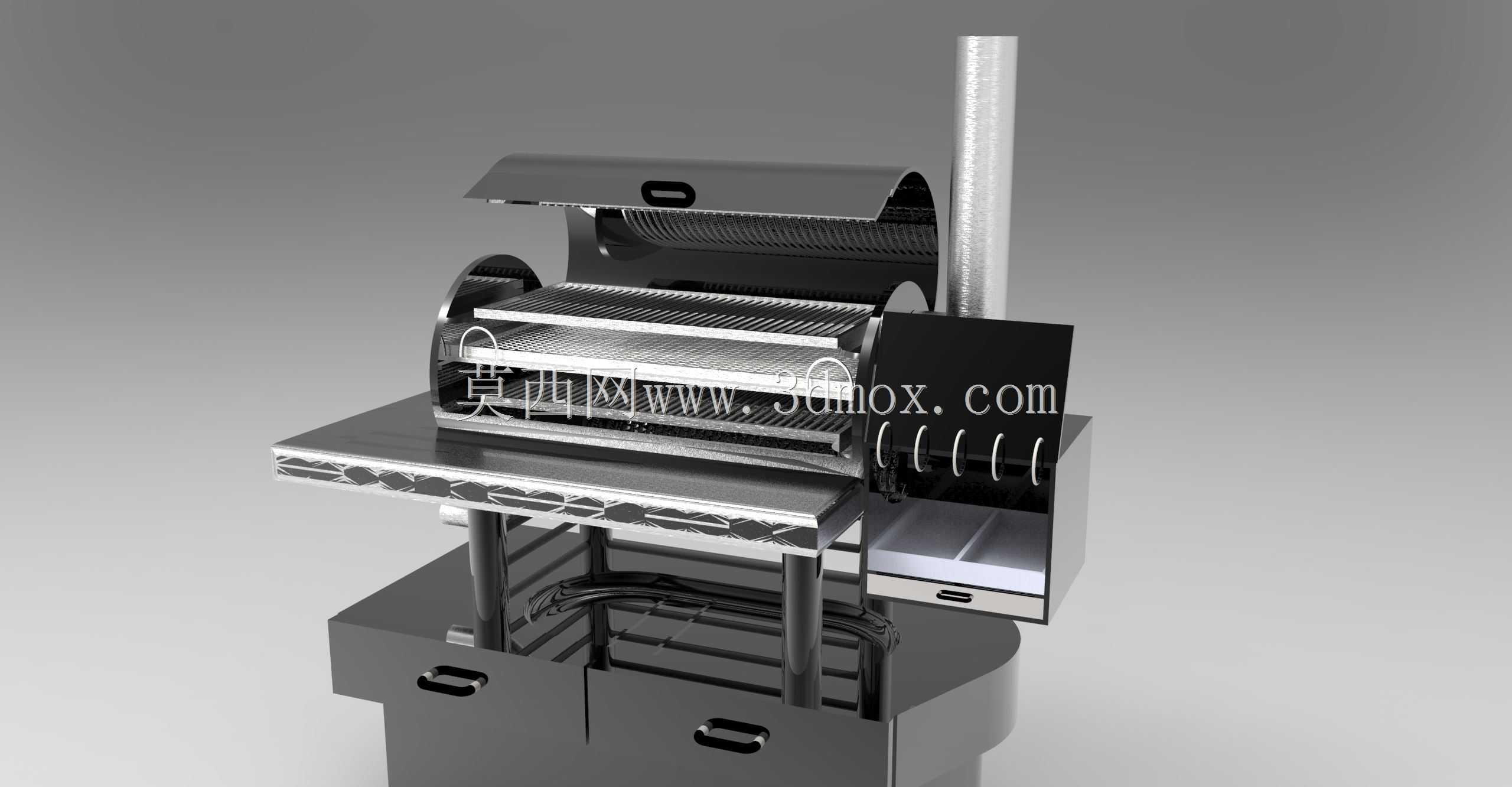

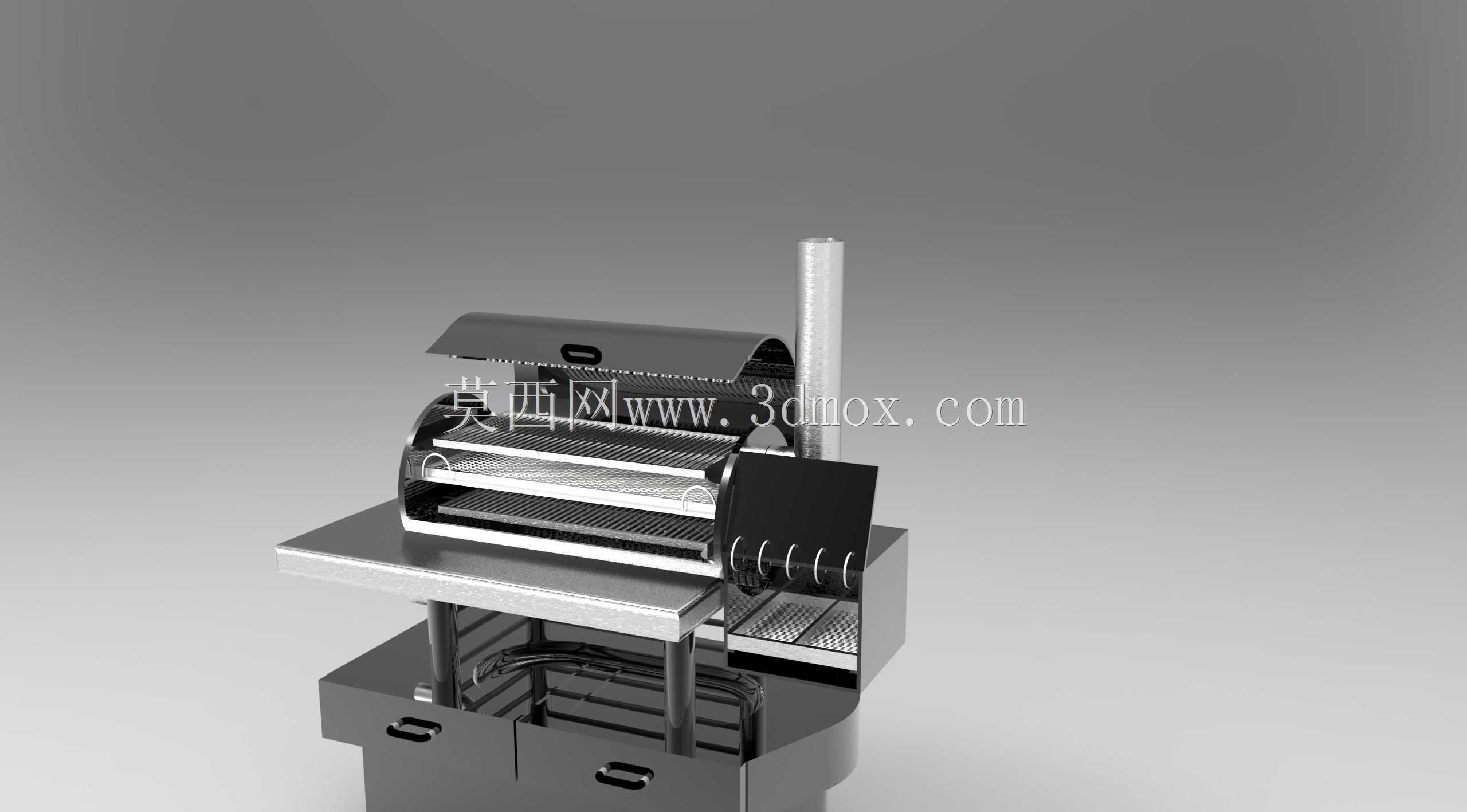

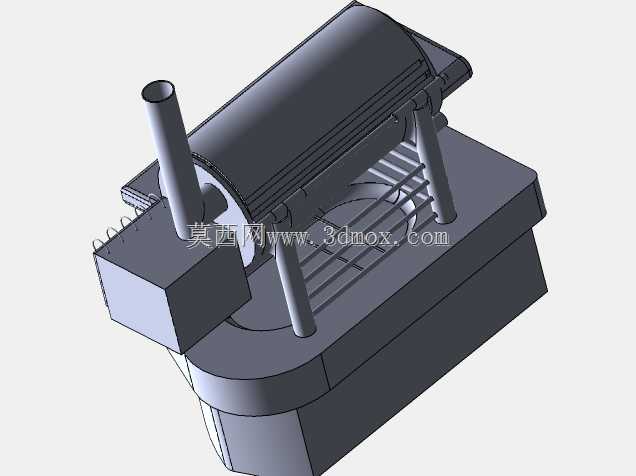

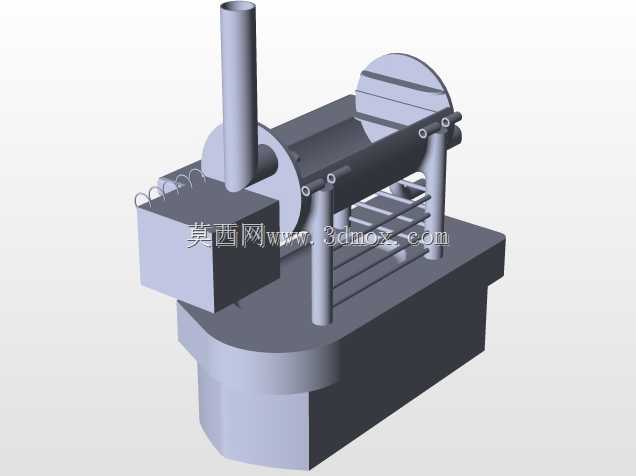

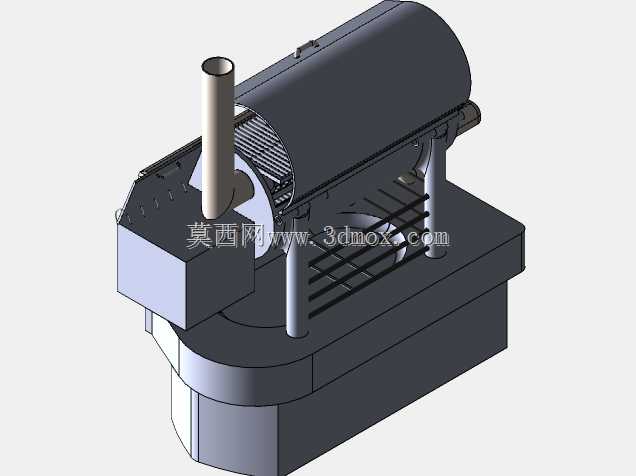

　　该设备主要面向商用餐饮场景与小型食品加工场景，可完成肉制品、豆制品等食材的烟熏、烘烤、熟化加工工序，区别于家用小型烧烤器具，整机采用立式分层布局，底部设置独立的电气与热源集成舱体，作为整台设备的承重基座，同时内置发烟组件、加热模块与控制回路，基座顶面预留安装定位孔位，可与上方加工腔体实现无额外支架的直接对接，减少现场安装的校准工作量。中部加工腔体采用多层抽拉式格栅结构，每层格栅的支撑边均做了翻边强化处理，可承载10-15kg的食材重量，格栅间隙控制在8mm，既可以保证烟熏热气流的上下循环通畅，又能避免小块食材从间隙掉落，腔体侧壁设置有温度传感器安装位与烟气导流槽，导流槽沿腔体内壁呈螺旋走向，可引导发烟舱产生的烟气在腔体内均匀弥散，

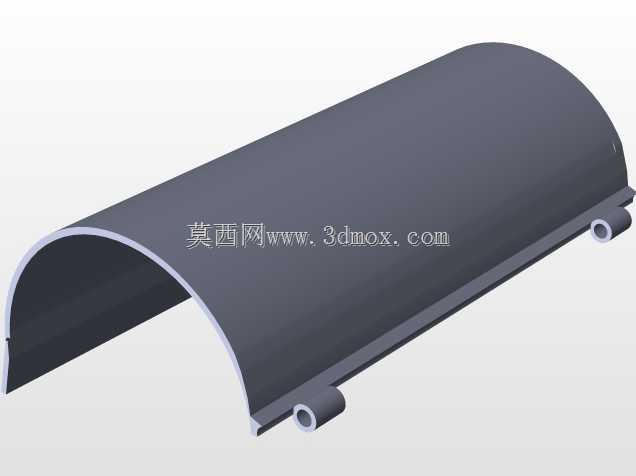

　　避免出现局部烟熏浓度过高、食材上色不均的问题。腔体一侧设置竖向排烟通道，通道顶部伸出腔体顶面350mm，可直接对接商用厨房的排烟管网，通道内部设置可调节的风门挡板，通过外部旋钮即可调整排烟量，进而控制腔体内的烟气浓度与加工温度，适配不同食材的加工工艺要求。设备上部设置可开合的保温舱盖，舱盖内侧填充硅酸铝保温棉，可减少加工过程中的热量散失，降低设备运行能耗，舱盖与腔体的结合面设置耐高温硅橡胶密封条，可耐受250℃的长期工作温度，避免烟气从结合缝隙溢出影响作业环境。整机的操作控件集中布置在腔体侧方的控制盒区域，控制盒与腔体之间设置隔热垫层，避免腔体高温传导至控制元件区域，延长电气元件的使用寿命，控制盒表面预留按钮、显示屏的安装开孔，

　　可根据实际配置需求选择搭载定时、定温、自动排烟等不同功能的控制模块。从安装边界来看，整机底部基座的长宽尺寸为800mm*600mm，整机总高度为1650mm，安装时需在设备后侧预留至少200mm的检修空间，用于排烟管道对接与电气线路维护，设备底部可选配可调高度的支撑脚，适配地面不平整的安装场景，支撑脚的调节行程为50mm，可将设备整体调至水平状态，避免多层格栅出现倾斜导致食材滑落的问题。在结构设计过程中，所有与食材接触的部件均采用食品级304不锈钢材质，部件的连接位置尽量采用圆弧过渡，减少卫生死角，便于日常使用后的清洁维护，发烟组件与食材腔体之间设置隔灰网，可阻挡发烟过程中产生的灰烬进入食材加工区域，保证加工食材的卫生安全。

　　设备的热源模块可根据使用场景选择电加热或者燃气加热两种配置，电加热版本的加热管均匀布置在腔体底部隔层，加热功率可根据加工量在6-12kW区间调整，燃气版本则在基座侧方预留燃气接口与通风口，保证燃烧过程的氧气供给与废气排出。不同于传统的卧式烧烤设备，立式结构的设计充分利用了竖向空间，在相同占地面积的前提下，有效加工容积提升了40%以上，更适合后厨空间紧张的餐饮门店使用，同时整机的模块化设计思路，将基座、加工腔体、排烟通道、舱盖拆分为四个独立的装配模块，每个模块的重量均控制在50kg以内，无需大型吊装设备即可完成现场组装与后期的部件更换维护。
