回转式多工位瓶体切瓶概念设备结构

在瓶装饮品、日化灌装的后端处理工序里，常遇到瓶体余料切除、瓶口修整、不合格瓶体破坏性拆解的需求，这类工位以往多采用单工位直线式布局，产能匹配高速灌装线时往往需要多台设备并排布设，占地冗余且工位间瓶体转运的定位误差容易累积，最终影响切口的一致性。这套概念结构采用回转式多工位转盘布局，核心思路是用间歇转动的圆形载台承载待加工瓶体，配合上方跨工位布设的牵引裁切机构，在转盘转位的间隙完成不同工序的动作，单台设备即可完成上料定位、裁切、余料牵引、成品下料的全流程动作，适配圆柱型PET瓶、玻璃瓶等常规瓶装容器的切边作业需求。

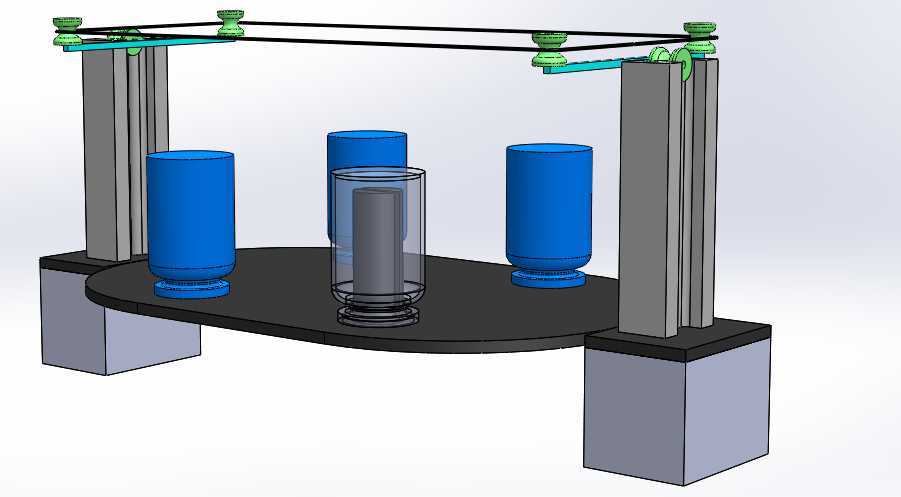

从结构布局来看，设备底部采用两块分体式方管焊接支撑座，分别承载转盘驱动组件与两侧的立柱导向机构，支撑座与地面接触的端面预留了膨胀螺栓安装孔位，安装时可根据车间地面的水平度调整垫铁高度，保证转盘平面的水平度误差控制在0.1mm/m以内，避免转盘转动时瓶体定位座出现偏载晃动。两侧的立式立柱采用双直线导轨副搭配滑动安装板的结构，上方的横梁跨接在两个滑动安装板之间，横梁上布设了四组带弹性压头的夹持组件，压头采用聚氨酯材质，接触瓶体时不会刮伤瓶身表面，同时可适配不同高度的瓶体，通过调整滑动安装板在立柱上的固定位置，即可调整压头与下方定位座的间距，适配高度范围在120mm到350mm之间的常规瓶型。

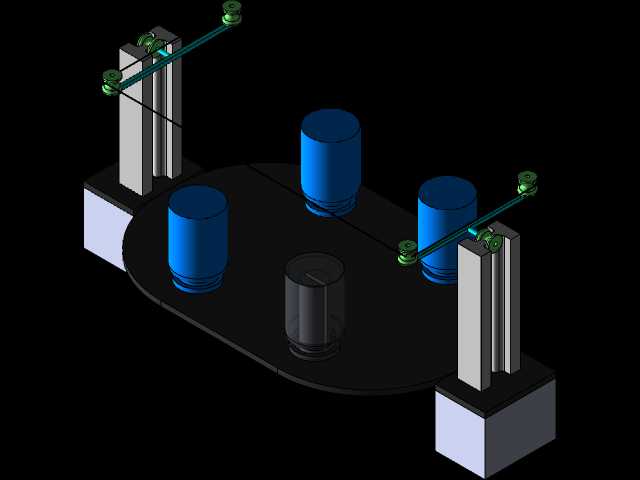

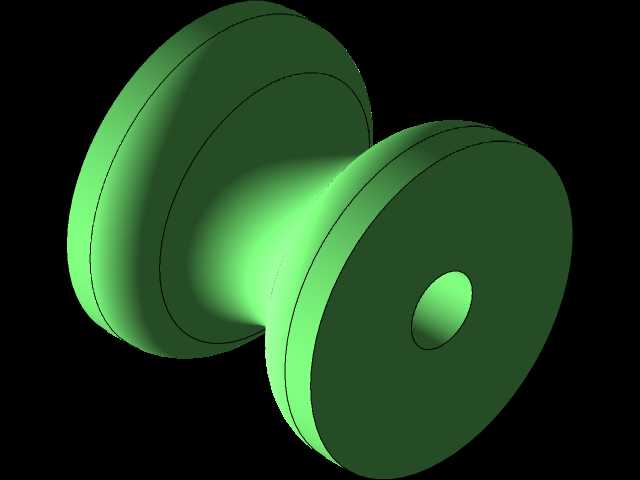

转盘上共设置四个瓶体定位工位，每个工位的定位座采用与瓶底轮廓匹配的凹型结构，其中一个工位设置透明防护套筒，用于裁切过程中阻挡飞溅的瓶屑，同时该工位可兼容带内芯的复合瓶体裁切作业，套筒内壁与瓶体外壁预留2mm的间隙，避免转位时出现剐蹭。上方的裁切牵引机构采用同步带传动的走线结构，裁切刀组安装在可沿横梁横向滑动的滑座上，滑座的移动行程覆盖四个工位的中心位置，当转盘转位到位后，压头下行压紧瓶体，裁切刀组横向进给完成瓶口余料的环切，随后牵引夹爪夹住切下的余料，沿导轨方向将余料牵引至设备侧边的废料收集槽，全程无需人工介入清理余料。

设计过程中所有尺寸均为适配常规瓶装产线的近似值，并未针对特定瓶型做固化设计，实际落地时可根据目标瓶型的直径、高度调整定位座的尺寸、压头的伸缩行程以及刀组的进给距离。设备的整体安装边界控制在长1200mm、宽800mm、高1600mm的范围内，相比同产能的直线式切瓶设备占地减少40%左右，同时回转式的布局让各工序的动作重叠度更高，单工位动作节拍可压缩至1.5秒，对应理论产能可达2400瓶/小时，能够匹配多数中速灌装线的后端处理需求。

需要注意的是，这套结构仅为概念验证阶段的方案，并未做驱动件的选型细化与安全防护的闭环设计，比如转盘的间歇驱动可采用凸轮分割器搭配伺服电机的组合，保证转位的重复定位精度，裁切刀组的进给可采用气缸或者伺服电缸驱动，根据裁切材质的不同调整进给速度与切削力，两侧的滑动安装板可增设升降驱动组件，实现不同瓶型切换时的自动高度调整，无需人工手动拧动固定螺栓。另外在裁切工位的外围可增设透明亚克力防护门，避免裁切过程中碎屑飞出伤到操作人员，设备底部可预留废料输送接口，将裁切产生的余料直接输送至车间的集中废料收集系统，进一步减少人工清理的工作量。
