平面磨削工件装夹定位工装结构

在金属切削加工的精密磨削工序里，工件装夹的稳定性直接决定了最终平面度、平行度等形位公差能否达到工艺要求，这套平面磨削用的装夹结构，正是针对小型轴类、异形块类零件的平面磨削场景开发的专用定位夹紧单元。从实际车间落地使用的角度来看，这类工装主要适配卧轴矩台平面磨床的工作台安装基准，底座部分采用与磨床磁力吸盘匹配的平整安装面，无需额外制作过渡连接盘，直接通过磁力吸附或者压板压紧即可完成固定，安装边界控制在常规小磨床的工作台行程范围内，不会出现超程干涉的问题。

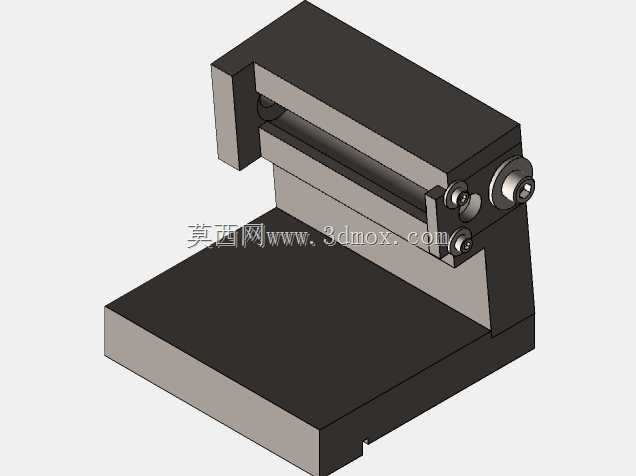

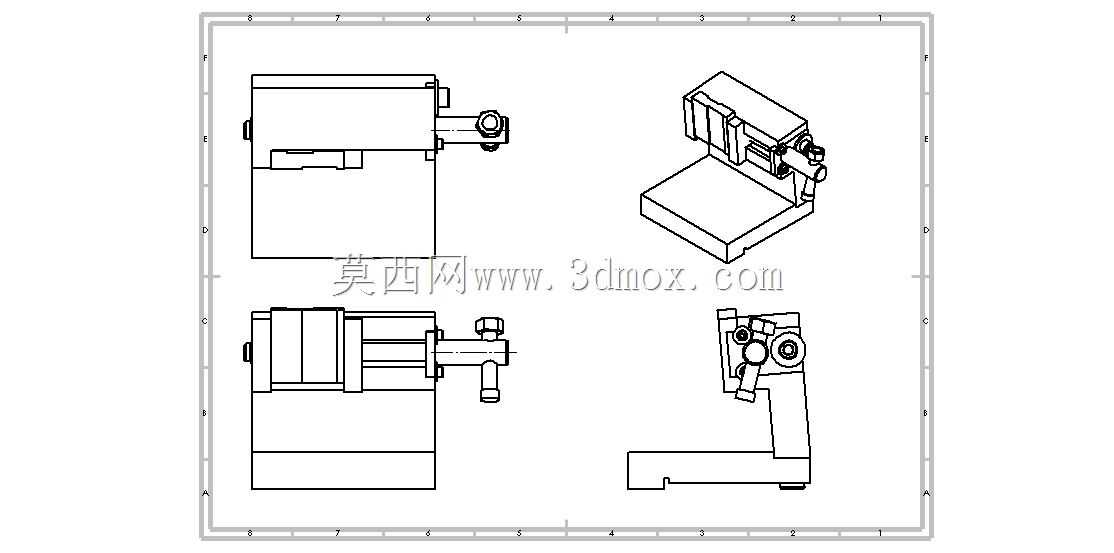

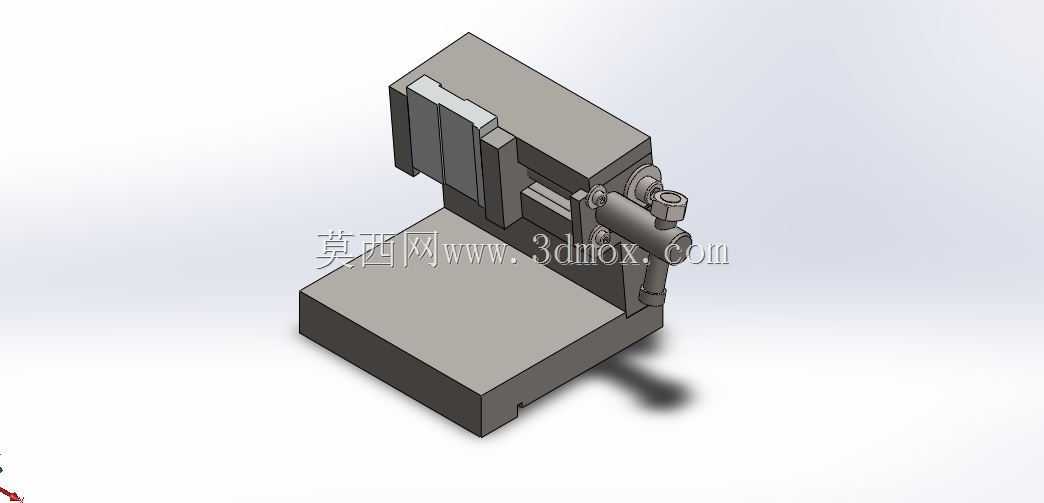

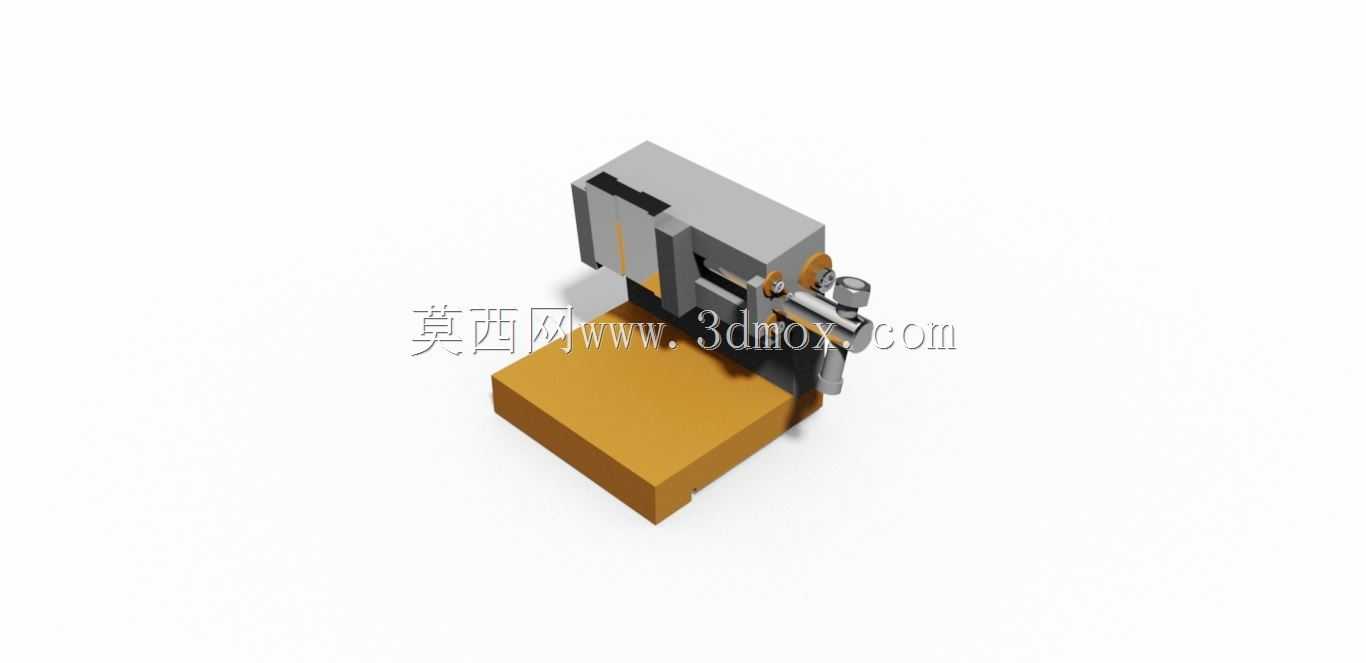

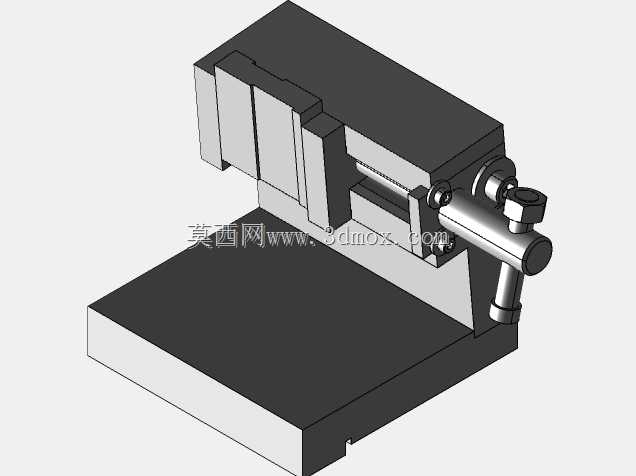

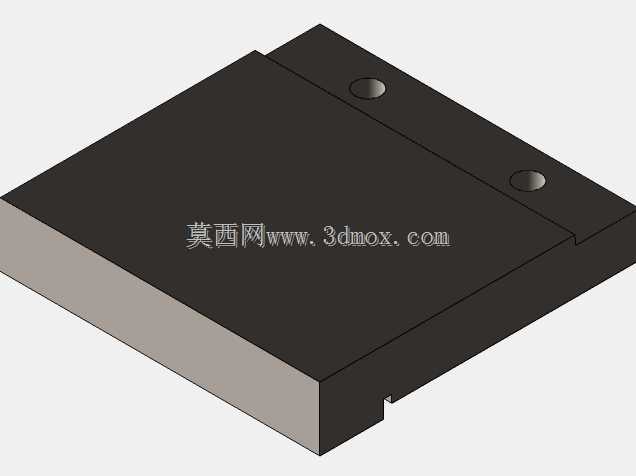

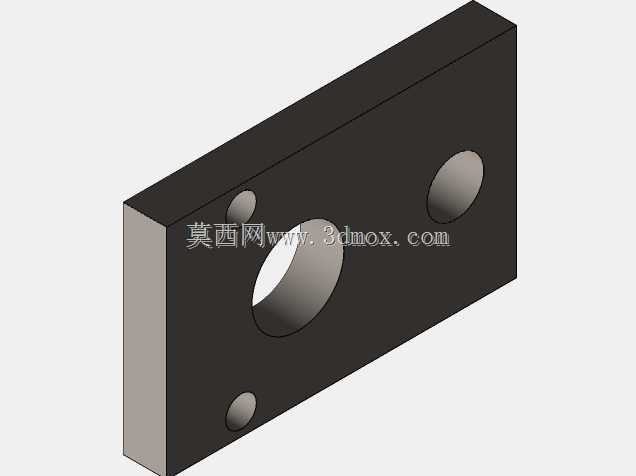

整套结构的设计思路完全围绕磨削工序的核心需求展开：首先要保证夹紧过程中工件不会产生装夹变形，其次要让待磨削的平面完全暴露在砂轮的作业行程内，同时还要兼顾不同规格工件的适配性，减少换产时的工装调整时间。从结构组成来看，底部的厚重基座承担了整体刚性支撑的作用，选用铸铁材质的基座可以有效吸收磨削过程中产生的高频振动，避免磨削表面出现振纹，基座的上平面经过精磨处理，自身平面度控制在0.01mm以内，作为整个工装的定位基准面。

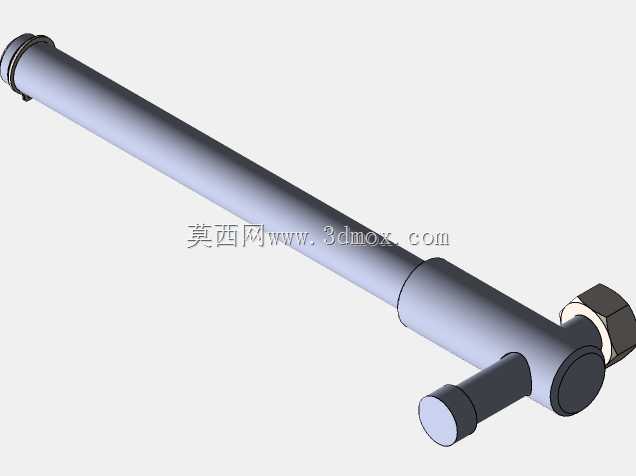

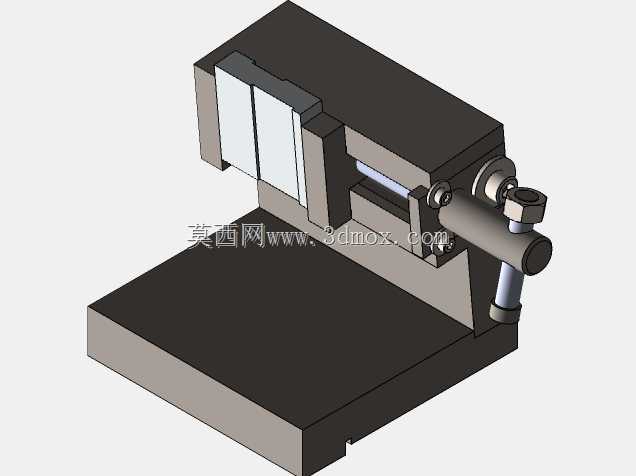

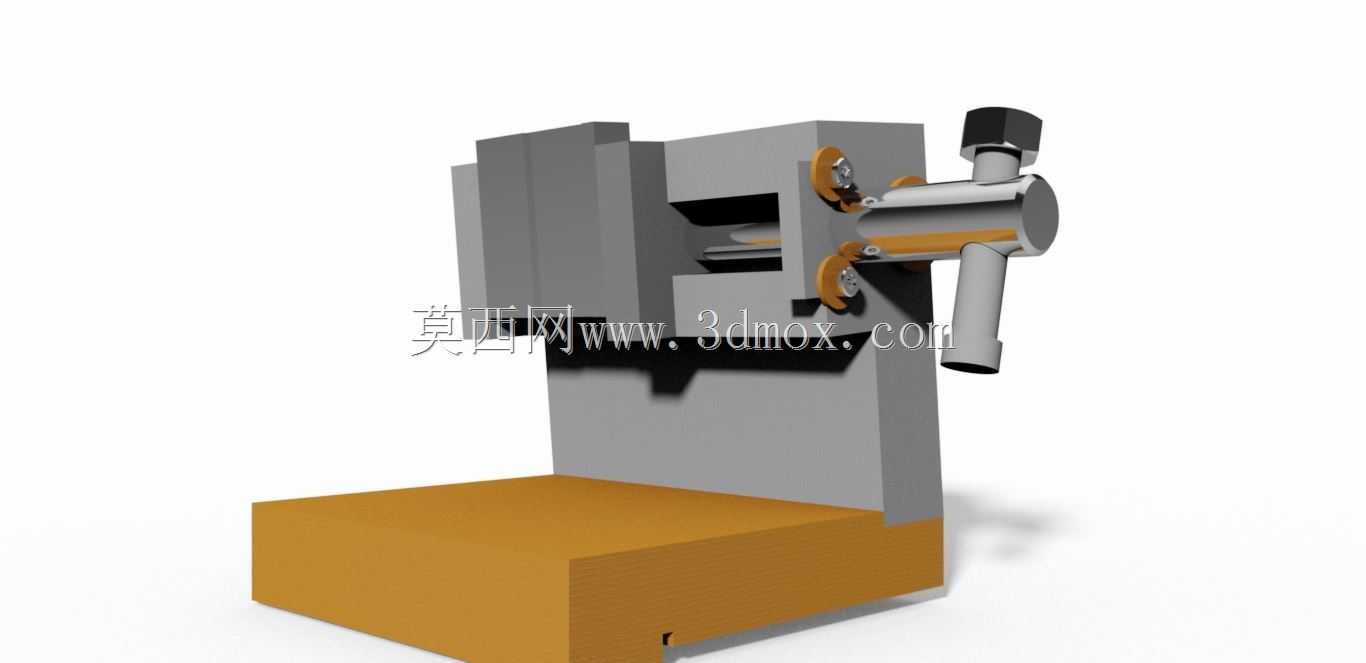

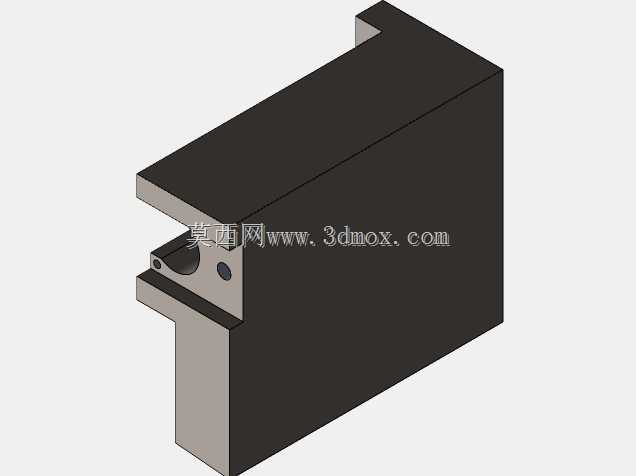

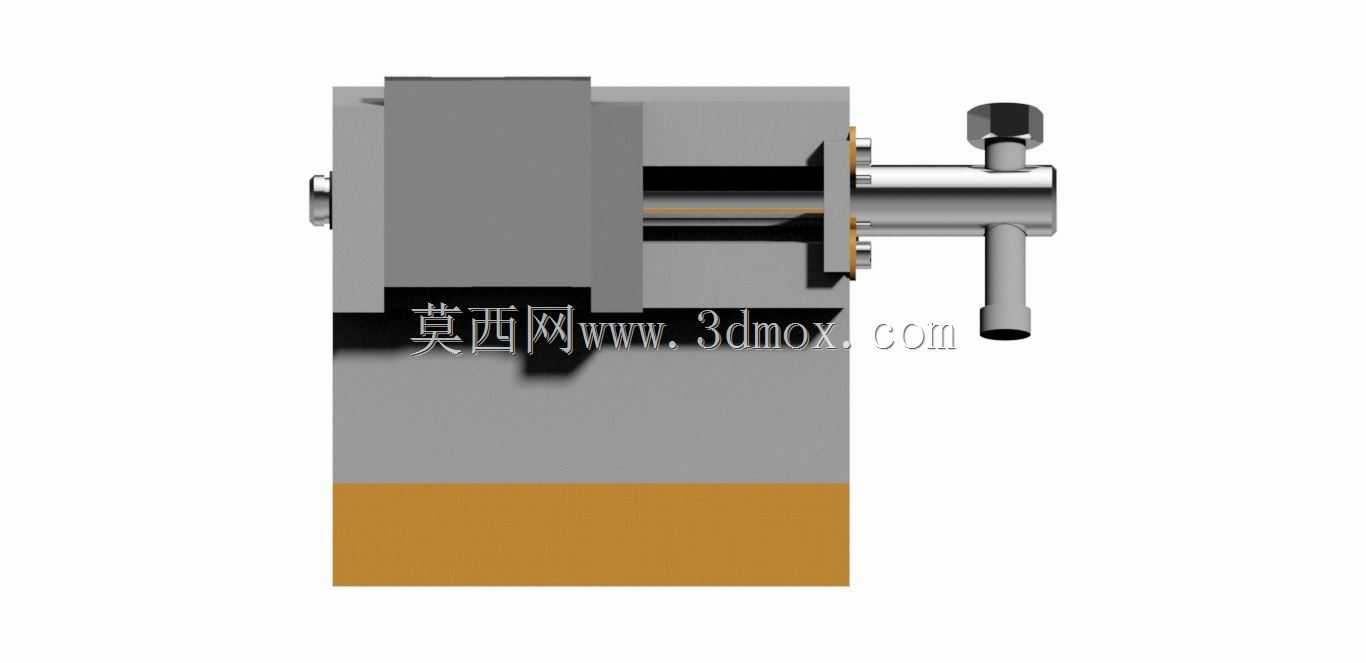

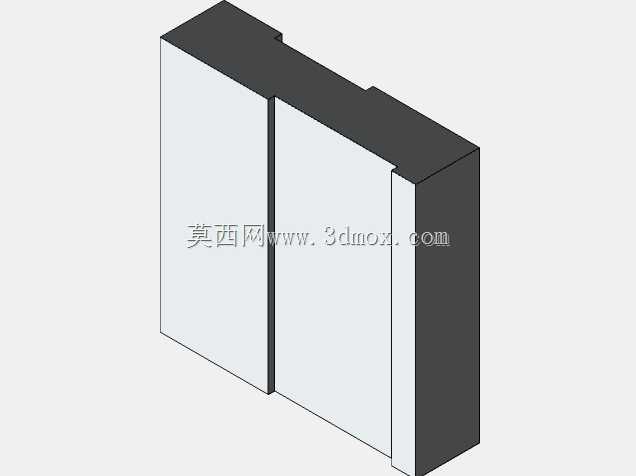

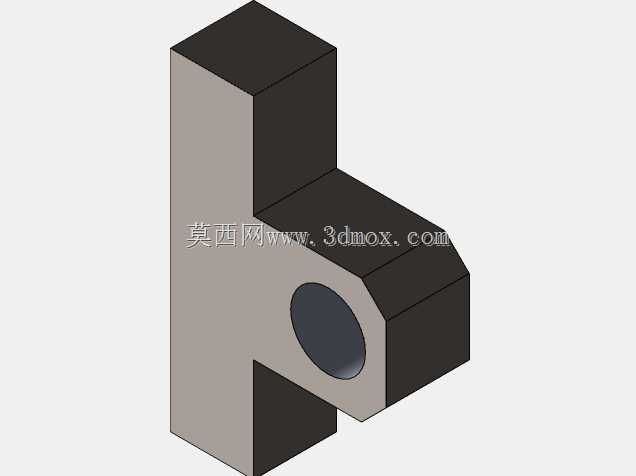

立架部分与基座采用刚性连接，侧面设置的导向滑槽用来安装夹紧执行组件，夹紧组件采用双滚轮顶紧的结构，两个带缓冲层的滚轮分别抵靠在工件的圆柱面或者异形侧壁上，顶紧力通过侧方的调节旋钮控制，旋钮连接的螺旋进给机构可以精准控制顶紧行程，针对不同壁厚、不同材质的工件，可以灵活调整夹紧力大小，既不会因为顶紧力过小导致磨削过程中工件移位，也不会因为顶紧力过大造成薄壁工件产生弹性变形，影响最终的加工精度。滚轮的接触面采用聚氨酯包覆层，在增大接触摩擦力的同时，不会夹伤工件的已加工表面，避免后续额外的抛光去痕工序。

在实际使用场景中，这类工装主要解决的是常规磁力吸盘无法稳定装夹的非导磁工件、小型异形工件的平面磨削问题，比如不锈钢小轴、铜质异形接头、硬质合金刀片坯料等零件，在加工端面或者侧面平面时，不需要制作专用的成型夹具，通过调整滚轮的位置和顶紧行程，就能快速完成工件的定位装夹。工装的整体外形尺寸经过优化，宽度方向控制在200mm以内，高度方向不超过250mm，适配绝大多数中小型平面磨床的加工行程，安装时只需要将基座底面擦拭干净，放置在磨床磁力吸盘的中心位置，开启磁力吸盘即可完成固定，如果是重载磨削场景，也可以在基座的两侧加装压板，进一步提升连接刚性。

设计过程中特意规避了常规磨削夹具的排屑问题，所有结构的棱边都做了倒角处理，夹紧组件的下方预留了足够的排屑空间，磨削产生的磨屑和切削液可以顺着基座的斜面自然流出，不会堆积在夹紧机构的缝隙里造成调节卡滞。导向滑槽的配合间隙控制在0.02mm以内，既保证夹紧组件可以顺畅滑动调整位置，又不会因为间隙过大导致装夹定位偏差，每次调整完夹紧位置后，滑槽侧面的锁紧螺钉可以将夹紧组件完全固定，避免磨削过程中受切削力冲击产生位置偏移。

从结构设计的合理性来看，这套工装没有采用复杂的传动结构，所有零部件都是机加工行业常用的标准件和易加工件，后期维护成本极低，滚轮磨损后只需要更换标准规格的包覆滚轮即可，不需要对主体结构进行二次加工。针对不同的磨削工艺要求，比如粗磨时需要更大的夹紧力，精磨时需要更高的定位精度，这套结构都可以通过微调顶紧力和锁紧间隙来适配，不需要更换整套工装，在多品种小批量的机加工车间里，这类通用化工装可以大幅减少工装制作的成本和周期，提升平面磨削工序的加工效率。

需要注意的是，在安装使用时要保证工装基座的底面与磨床工作台完全贴合，不能有切屑或者杂物垫在接触面之间，否则会导致工装整体倾斜，最终加工出来的工件平面出现角度偏差。首次使用前需要对工装的定位面进行自磨处理，也就是将工装固定在磨床工作台上后，先精磨一遍基座的上基准面和夹紧组件的定位接触面，消除工装安装和制作过程中产生的形位误差，保证后续装夹工件的定位精度。针对长度较长的轴类工件，可以搭配两个相同的工装分别支撑工件的两端，调整两个工装的等高性后，就可以完成长轴类零件的端面磨削，拓展了工装的适用范围。
