机用双向夹紧台钳适配曲面结构设计

项目分类:工装 发布时间:2021-10-21 ID:333795
  • 机用双向夹紧台钳适配曲面结构设计
  • 机用双向夹紧台钳适配曲面结构设计

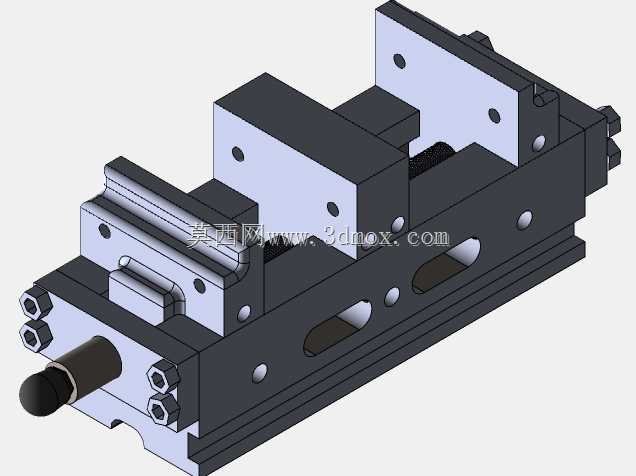

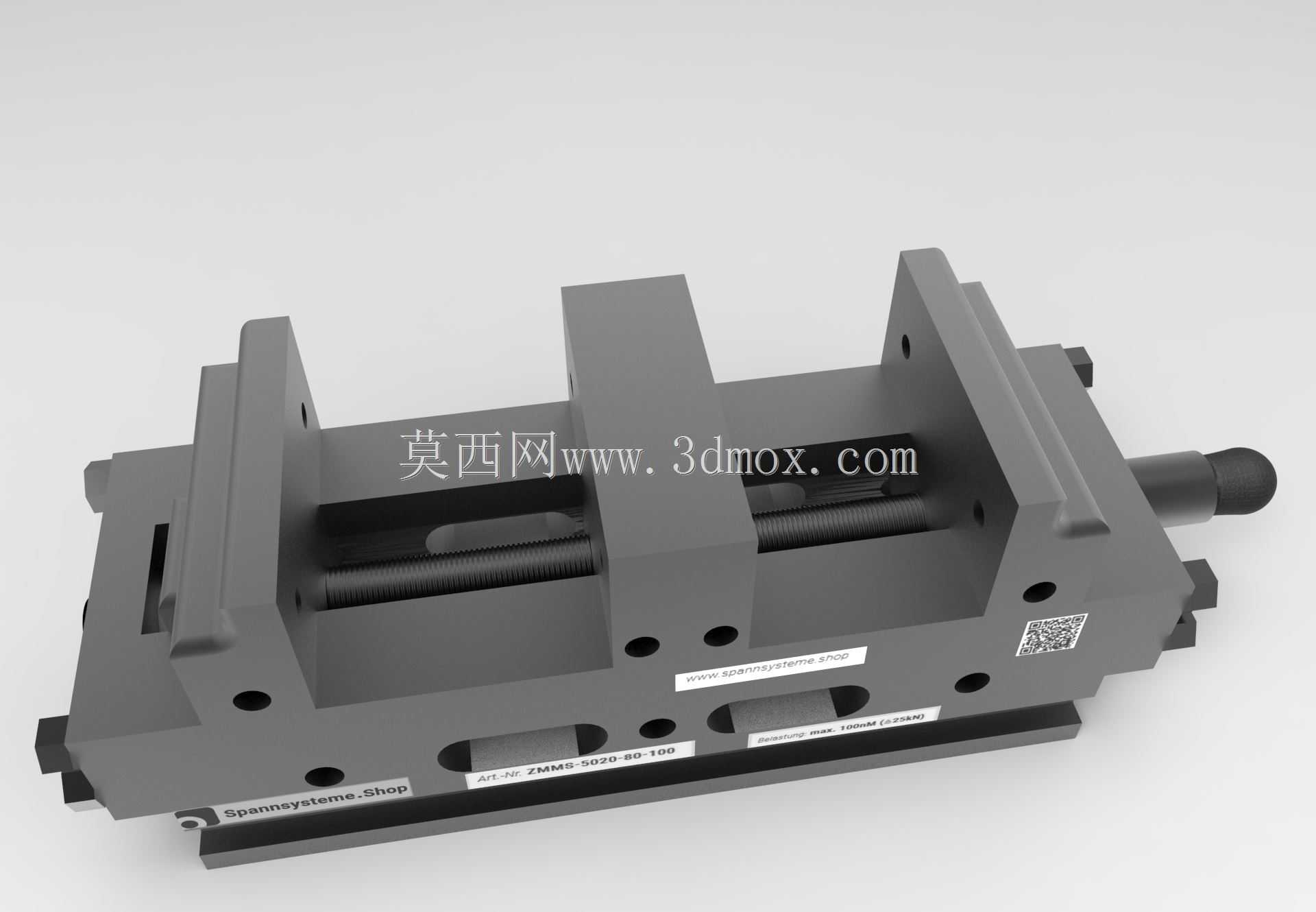

  这套双向夹紧台钳的适配曲面结构,主要面向普通铣床、数控加工中心、小型磨床的工件装夹场景,也可适配钳工划线工位、小型零件装配工位的工件固定需求,相比传统单动台钳,其双向同步夹紧的结构能有效减少工件装夹找正的辅助时间,尤其适合批量加工对称结构零件、长条状型材零件时使用。从实际使用场景来看,这类台钳通常安装在机床工作台的T型槽上,安装时需要保证钳体底面与工作台面的贴合度,底面的定位槽与T型槽的平行度误差需要控制在0.02mm/m以内,避免装夹后工件出现位置偏差,影响加工精度。

  在功能特性上,该结构采用单丝杠驱动两侧钳口同步对中移动的设计,丝杠采用梯形螺纹传动,具备自锁特性,夹紧后不会因为切削振动出现松脱问题,钳体主体采用硬化钢材质,经过研磨处理的导轨面具备良好的耐磨性,长期使用后导轨间隙可通过侧面的调整镶条进行补偿,维持钳口的运动精度。钳口部分采用可更换的硬化钢钳口板,表面打磨光滑,其中两个夹持面做了防滑处理但未加工齿纹,既可以保证足够的夹紧摩擦力,又不会在软质零件表面留下压痕,适合装夹铜、铝等有色金属零件以及已加工表面的半成品零件。顶部零件采用黄铜材质,主要用于丝杠的传动螺母衬套,利用黄铜的自润滑特性减少丝杠传动的磨损,同时降低传动过程中的噪音,无需频繁添加润滑脂即可维持顺畅的传动效果。

  设计思路上,整个结构的曲面适配主要围绕丝杠传动副、导轨滑动副、钳体安装面三个核心配合面展开,丝杠安装孔与两侧钳体的同轴度公差控制在0.01mm以内,保证丝杠转动时无卡滞,导轨滑动面的曲面做了等距适配,两侧滑动面的平行度公差为0.015mm,钳口移动的直线度全程误差不超过0.02mm。钳体上的多个减重孔在保证整体刚性的前提下降低了台钳的自重,方便工位之间的转运,侧面的安装孔可用于加装定位挡板、气动夹紧附件等扩展配件,适配不同的装夹需求。密封结构采用黑色无光泽的橡胶密封件,布置在丝杠两端的伸出位置,可阻挡切削液、铁屑进入丝杠传动腔,避免铁屑卡滞丝杠、磨损螺纹,延长台钳的维护周期。

  从安装边界尺寸来看,该台钳的底面安装孔间距适配标准150mm槽距的机床工作台,整体宽度控制在200mm以内,可在小型加工中心的工作台上同时安装2-3台,实现多工位装夹,钳口最大张开距离为150mm,可满足大部分小型机械零件的装夹需求,钳口高度为50mm,装夹高度范围覆盖10mm-80mm的零件,装夹时工件伸出钳口的高度不宜超过钳口高度的1.5倍,避免切削时工件出现振颤。主轴部分采用中等光泽的钢材制作,经过调质处理具备足够的抗扭强度,在最大夹紧力下不会出现弯曲变形,最大夹紧力可达30kN,可满足铣削、钻削等常规切削加工的装夹力需求,不会因为切削力过大导致工件移位。在建模过程中,所有配合曲面都做了公差适配,滑动配合面预留了0.01mm-0.03mm的间隙,保证装配后运动顺畅,过盈配合面的过盈量控制在0.02mm以内,避免装配时出现零件开裂的问题,同时所有棱边都做了R0.5-R1的倒角处理,避免操作时划伤操作人员,也减少应力集中导致的零件开裂风险。
