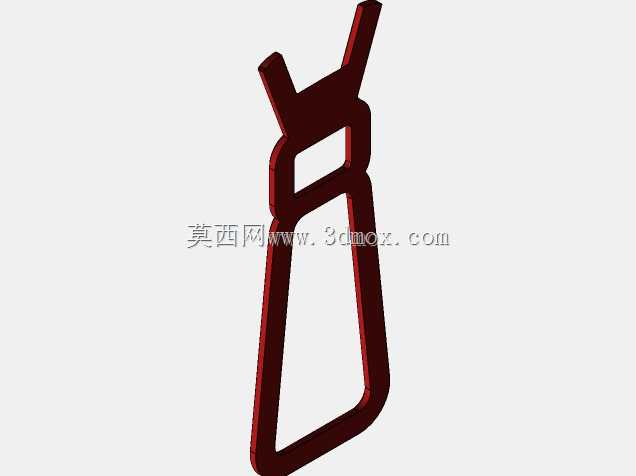

红黄色便携封闭式电子雾化器结构设计

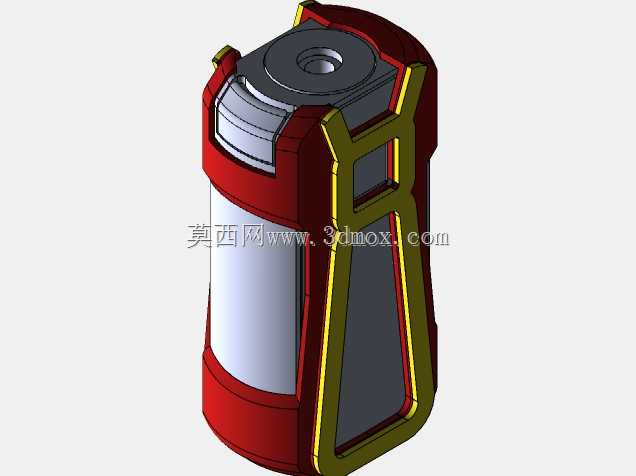

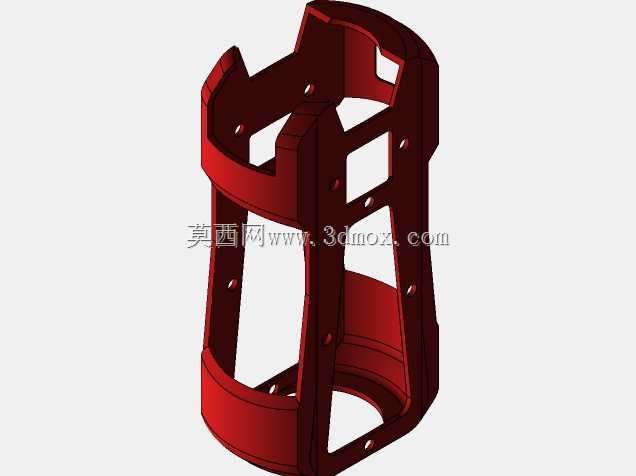

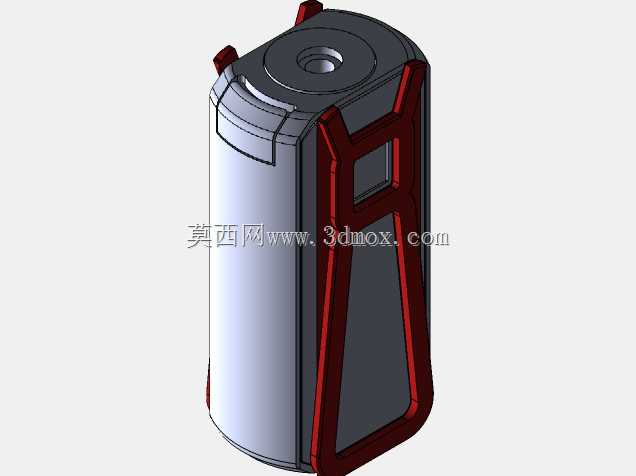

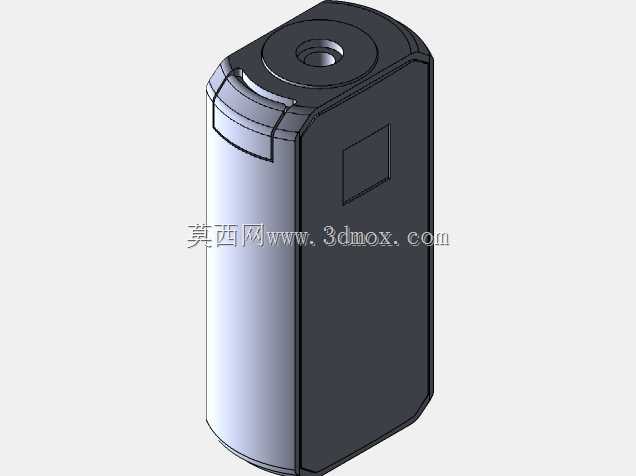

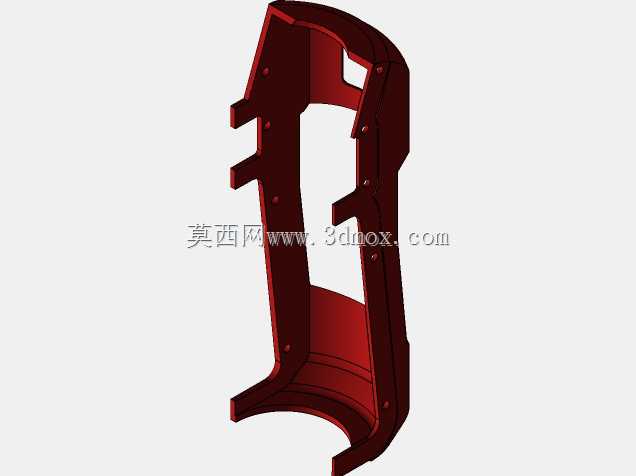

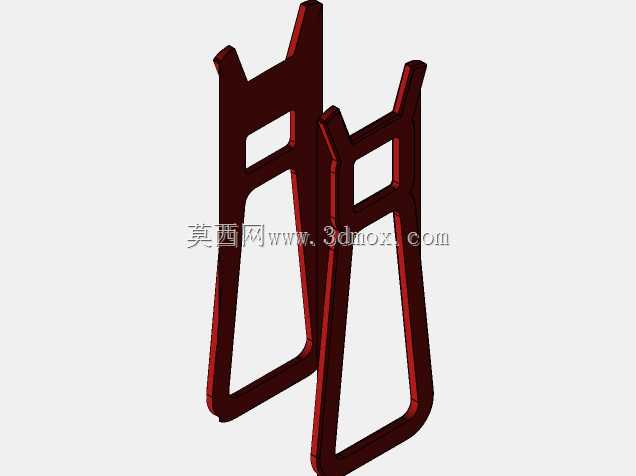

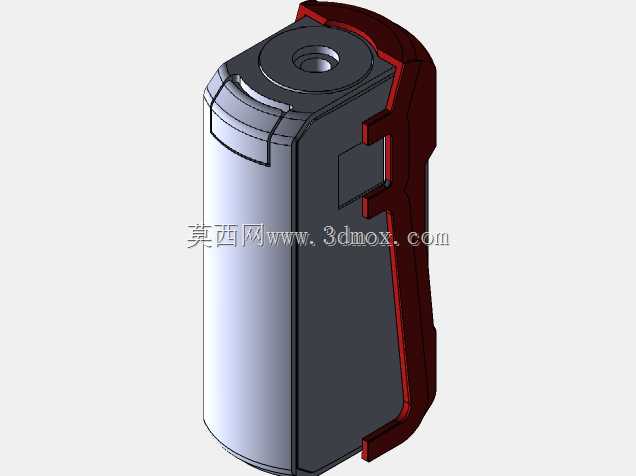

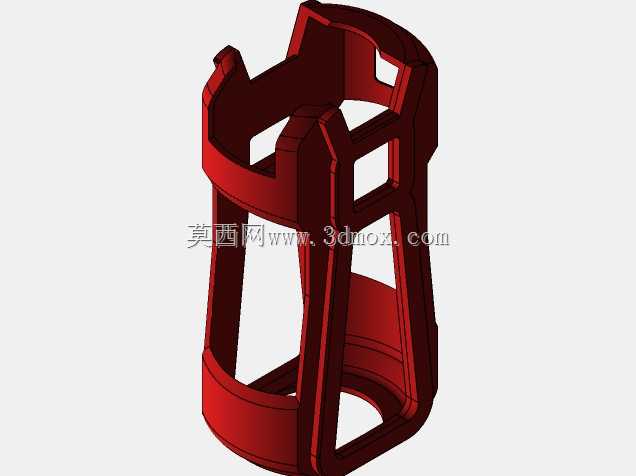

这款便携雾化设备的结构设计，首先围绕手持使用的核心场景做了边界约束，整体采用长条形收腰轮廓，主体外壳做了双色注塑的分层结构，外层红色主体采用耐油污的PC材质，侧边黄色装饰条同时承担防滑握持的功能，凸起的边框结构在设备跌落时能形成缓冲间隙，避免内部雾化芯与电池组件直接受冲击。设备顶部的螺旋罩结构是整个设计的核心密封部件，采用内螺纹旋合结构，螺纹配合面做了0.1mm的过盈密封设计，配合内置的硅胶密封圈，能够完全阻断雾化仓内的烟油渗漏路径，同时螺旋罩顶部预留的进气孔做了错位迷宫结构，既保证抽吸时的进气量充足，又能避免未雾化的烟油从进气口溢出。从内部安装边界来看，设备内部预留了12*40mm的圆柱形电池仓空间，电池仓与雾化仓之间做了0.8mm厚的隔热隔断墙，隔断墙采用PPS耐高温材质，能够隔绝雾化芯工作时产生的局部高温，避免电池长期处于高温环境出现性能衰减。雾化仓的安装位采用卡扣式快拆结构，用户更换雾化芯时无需借助工具，直接旋开顶部螺旋罩即可取出雾化组件，卡扣的配合间隙控制在0.05mm，既保证拆装的顺畅度，又不会出现使用过程中组件松动异响的问题。侧边的功能按键做了下沉式设计，按键表面与外壳外表面的高度差为1.2mm，能够避免设备放在口袋中被误触触发，按键内部采用硅胶防尘罩结构，能够阻挡日常使用中的灰尘、手汗进入设备内部，延长内部电路的使用寿命。底部的充电接口做了内凹设计，接口周围做了一圈凸起的防水挡边，即使少量液体溅到接口位置，也会顺着挡边的导流槽流出，不会直接渗入接口内部造成电路短路。从实际使用场景出发，这款设备的握持宽度控制在28mm，成年人单手握持时拇指能够自然落在侧边按键位置，不需要调整握持姿势即可完成操作，整体重量控制在80g以内，长时间手持使用也不会产生明显的负重感。外壳表面做了细磨砂处理，既能够提升握持时的摩擦力，避免手滑掉落，又不容易残留指纹和手汗痕迹，日常使用中不需要频繁擦拭清理。螺旋罩与主体的旋合行程设计为1.5圈，用户加注烟油时只需要旋转一圈半即可打开顶盖，加注完成后反向旋合即可完成密封，操作步骤简单，不需要对准复杂的卡扣位置。设备内部的气流通道做了平滑过渡设计，没有直角弯折结构，能够减少抽吸时的气流阻力，让烟雾输出更加顺畅，同时气流通道内壁做了抛光处理，冷凝液能够顺着内壁回流到雾化仓底部的储油棉位置，不会出现冷凝液吸入口中的问题。从结构可靠性角度来看，整个设备的外壳壁厚控制在1.5mm，在边角位置做了R2的圆角过渡，避免应力集中导致外壳受冲击时开裂，内部的电路板安装位预留了0.2mm的减震间隙，配合泡棉减震垫，能够吸收日常使用中的震动，避免电路板上的贴片元件出现虚焊脱落的问题。电池的连接电极采用弹簧顶针结构，即使设备受到震动，电极也能始终与电池正负极保持可靠接触，不会出现接触不良导致的设备断电问题。
