NGK车用Bus型铱金火花塞结构设计

在往复式内燃机的点火系统设计中，火花塞的结构合理性直接决定了燃烧效率、冷启动性能与部件使用寿命，这款针对车用场景开发的Bus型号铱金火花塞，在结构设计阶段就充分考虑了量产发动机的安装边界、工况适配性与长期使用的可靠性。从实际装车场景来看，这类火花塞主要适配小排量自然吸气乘用车的点燃式发动机，覆盖日常通勤、短途城际行驶等多数民用车辆使用场景，在发动机压缩行程末端，火花塞电极间跳火形成的高能电弧，可精准点燃气缸内被压缩的油气混合物，推动活塞完成做功行程，是发动机点火回路中直接参与燃烧过程的核心执行部件。

从功能特性层面看，这款火花塞采用铱金材质作为中心电极核心材料，相比传统镍铜合金电极，铱金的熔点更高、抗电蚀损耗能力更强，在长期高温高压的燃烧环境下，电极间隙的扩大量远低于普通材质火花塞，可长期维持稳定的点火能量，避免因电极损耗导致的点火弱、缺缸、油耗上升等问题。侧电极采用切边设计，可减少电极对火焰核心传播的遮挡，让点火后形成的火焰锋面更快扩散至整个燃烧室，缩短燃烧滞燃期，提升混合气燃烧的充分度。陶瓷绝缘体部分采用高氧化铝含量的陶瓷材质烧结成型，既具备足够的绝缘强度避免高压电泄漏，又可承受燃烧过程中的骤冷骤热冲击，避免陶瓷体开裂导致的漏电、漏气问题。壳体部分采用表面镀锌钝化处理的钢制结构，螺纹部位加工精度符合公制螺纹标准公差要求，安装时可与气缸盖的火花塞安装孔紧密配合，配合密封垫圈可实现燃烧室的可靠密封，避免高温高压燃气从安装缝隙泄漏。

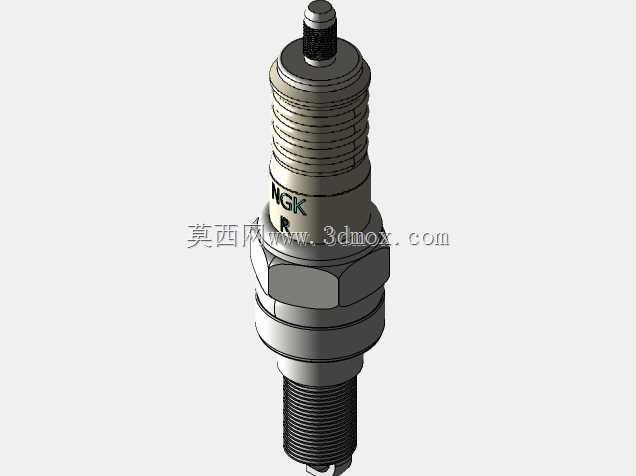

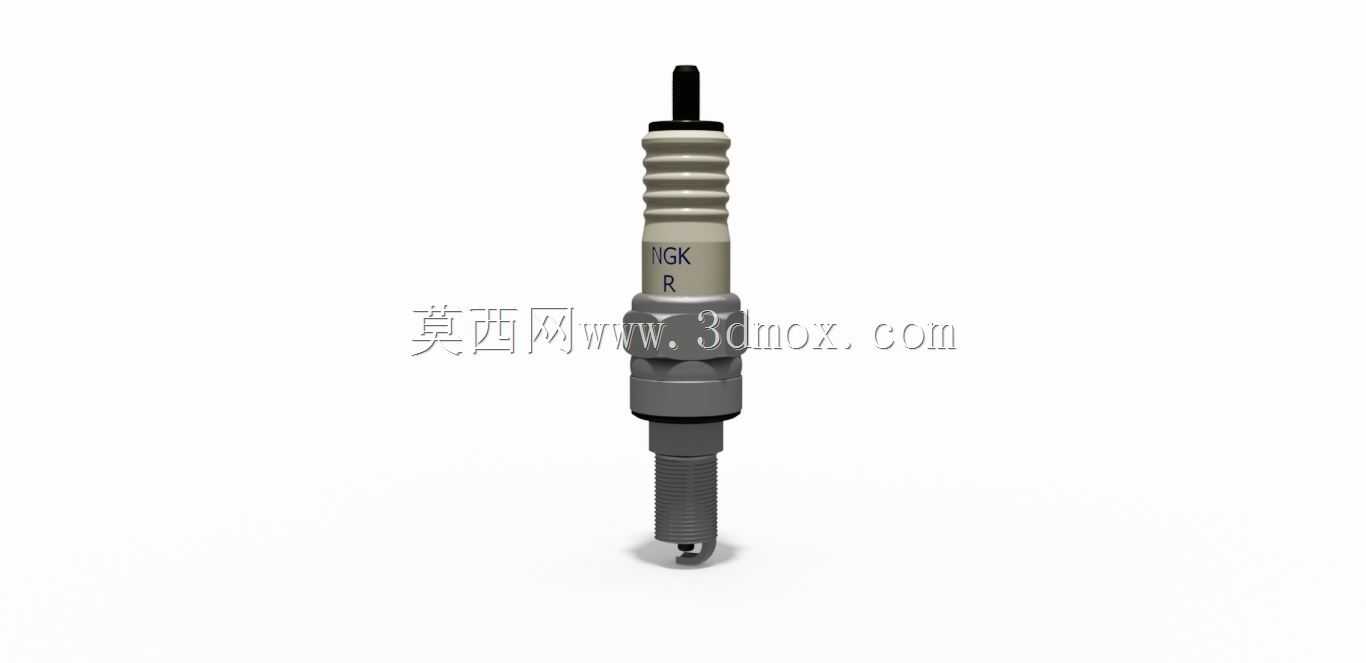

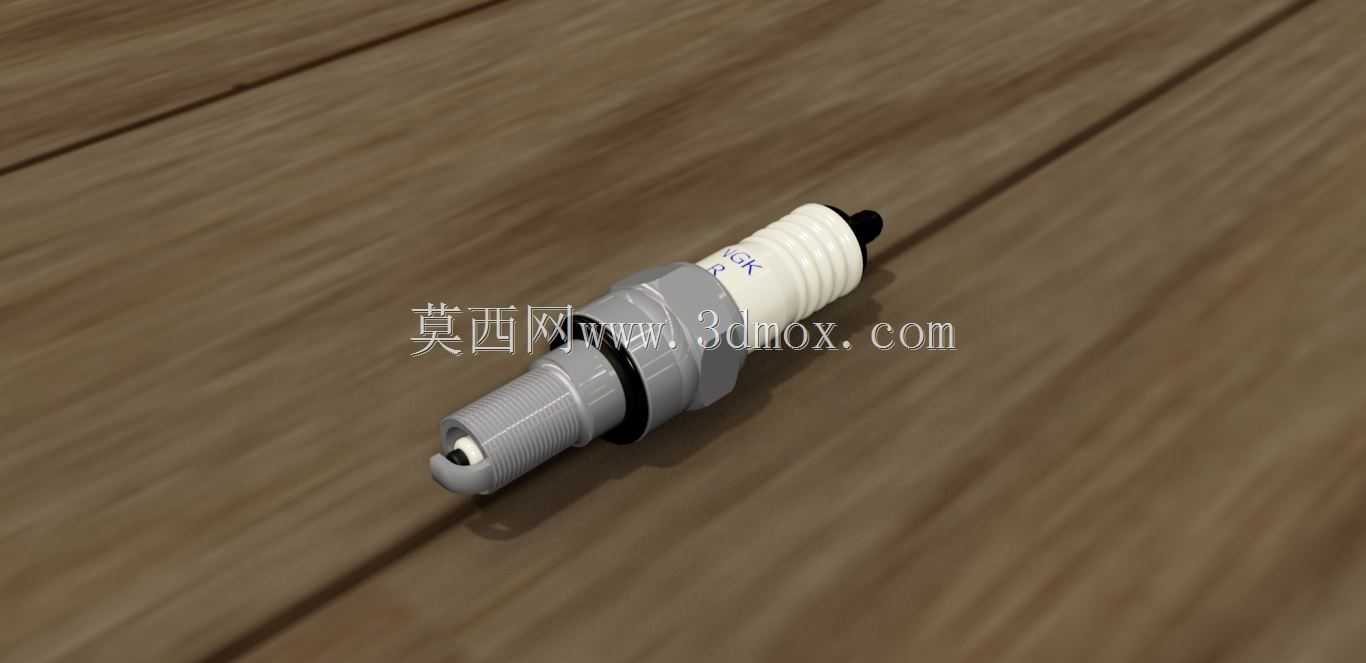

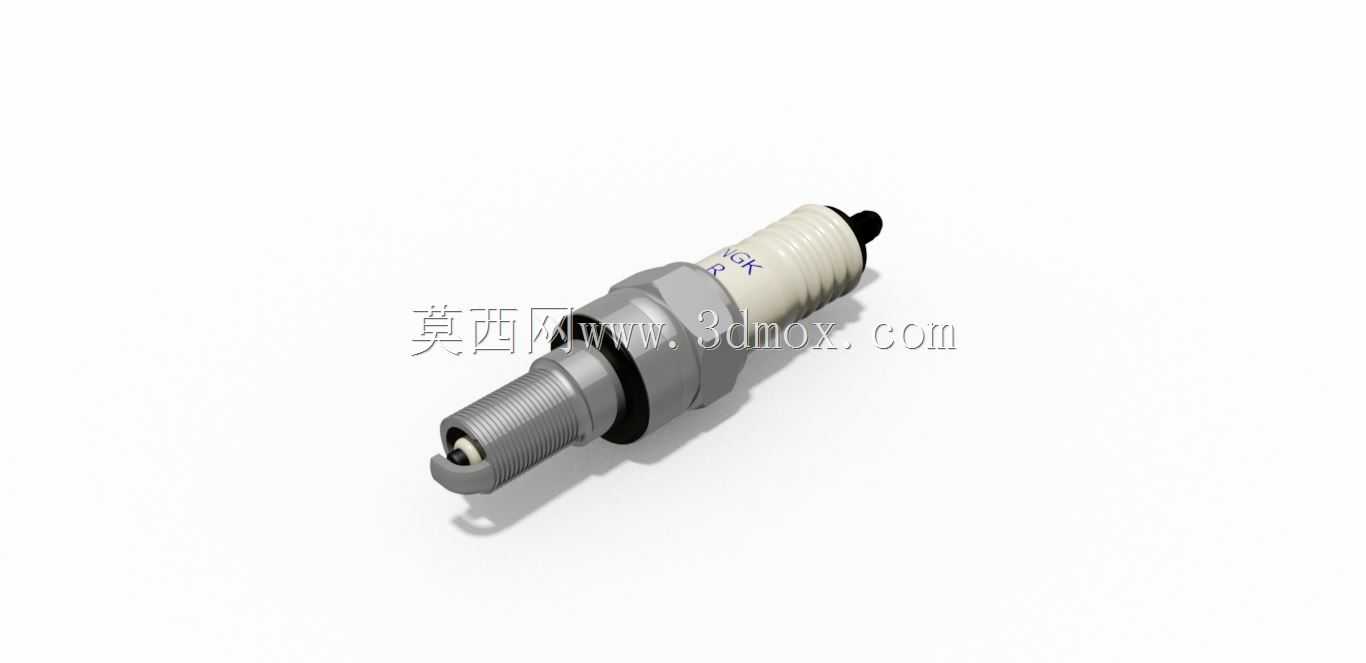

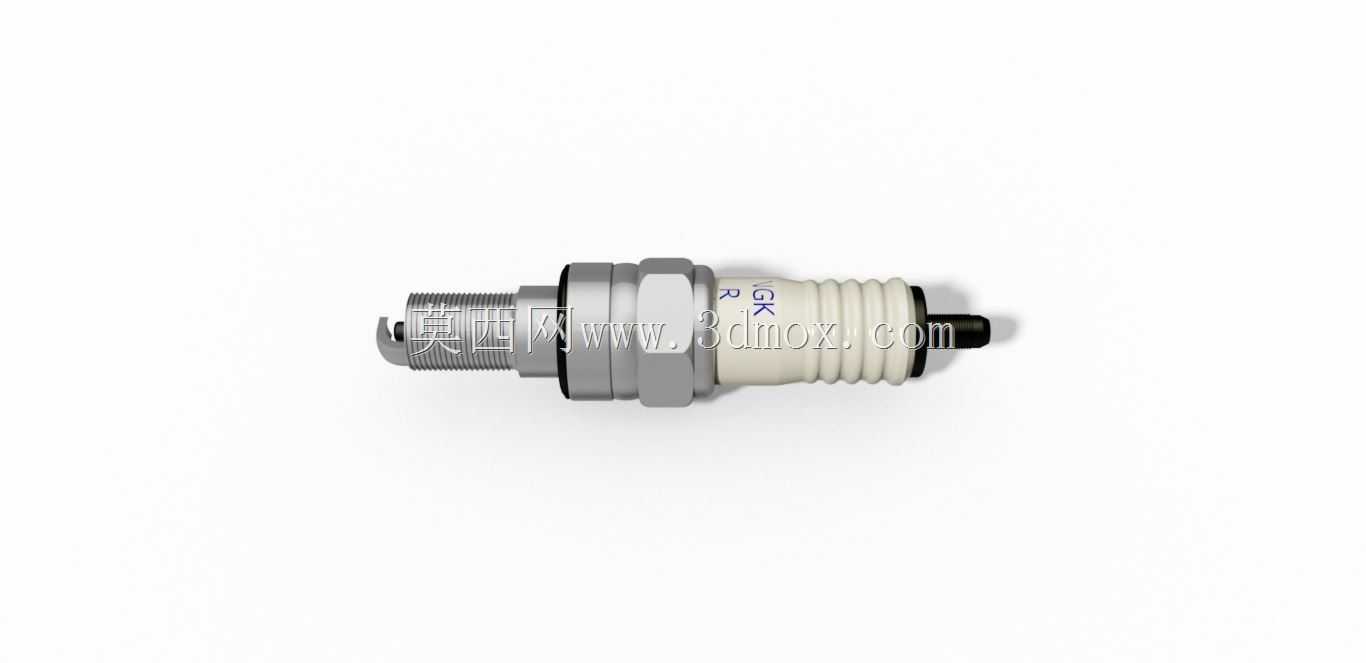

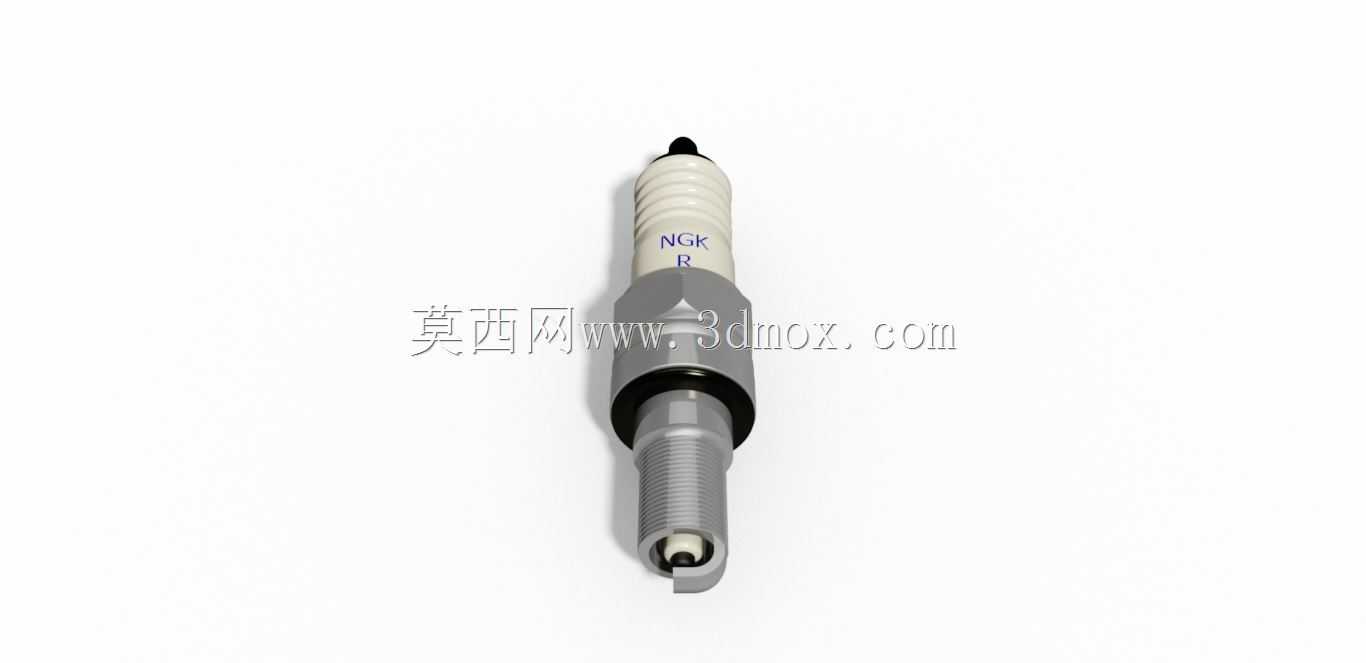

在设计思路上，这款火花塞的建模过程完全遵循逆向测绘结合正向校核的逻辑，首先对实物的安装尺寸进行全尺寸测量，确认螺纹规格、六角对边尺寸、电极伸出长度、整体总长等核心安装边界参数，确保模型可直接用于发动机点火系统的装配干涉校核。建模时优先完成中心电极、陶瓷绝缘体、金属壳体、密封垫圈、接线螺母等核心零件的独立建模，每个零件的配合公差都按照实际装配要求设定，比如壳体与陶瓷体的过盈配合量、中心电极与陶瓷内孔的配合间隙，都参考量产火花塞的装配工艺参数设置，避免虚拟装配时出现干涉或配合间隙不合理的问题。接线螺母部位的尺寸适配主流高压点火线的接头规格，可直接与分缸线或点火线圈的输出端可靠连接，避免出现接插松动导致的接触不良。

从外形尺寸与安装边界来看，这款火花塞的螺纹公称直径、有效旋合长度都严格对应适配机型的气缸盖安装孔参数，六角头部的对边尺寸匹配常用火花塞套筒规格，维修拆装时无需特殊工具即可完成操作。电极的伸出长度经过匹配燃烧室形状的优化，既不会因为伸出过长导致电极在活塞上行时与活塞顶部发生碰撞，也不会因为缩进安装孔内导致点火位置过于靠内，影响火焰传播效率。密封垫圈采用多层折叠结构，安装时按照规定扭矩拧紧后，垫圈被压平可填充安装孔端面的微观不平整，实现可靠的燃气密封，同时可缓冲发动机工作时传递到火花塞的振动，避免长期使用后出现松动。在实际三维建模过程中，陶瓷体表面的防闪络棱边结构也做了精准还原，这些环形棱边可以增加绝缘体表面的爬电距离，在高湿度环境下避免高压电沿陶瓷表面泄漏导致的点火失效，还原这一细节也让模型可直接用于点火系统的绝缘性能仿真分析。对于发动机设计人员来说，精准的火花塞三维模型可在气缸盖设计阶段完成安装孔位的干涉检查，确认火花塞与周边冷却水道、进排气道、气门结构的安全距离，避免后期开模后出现装配干涉问题；对于维修与配件选型人员来说，精准的模型可直观对比不同型号火花塞的尺寸差异，避免错用配件导致的发动机故障。
