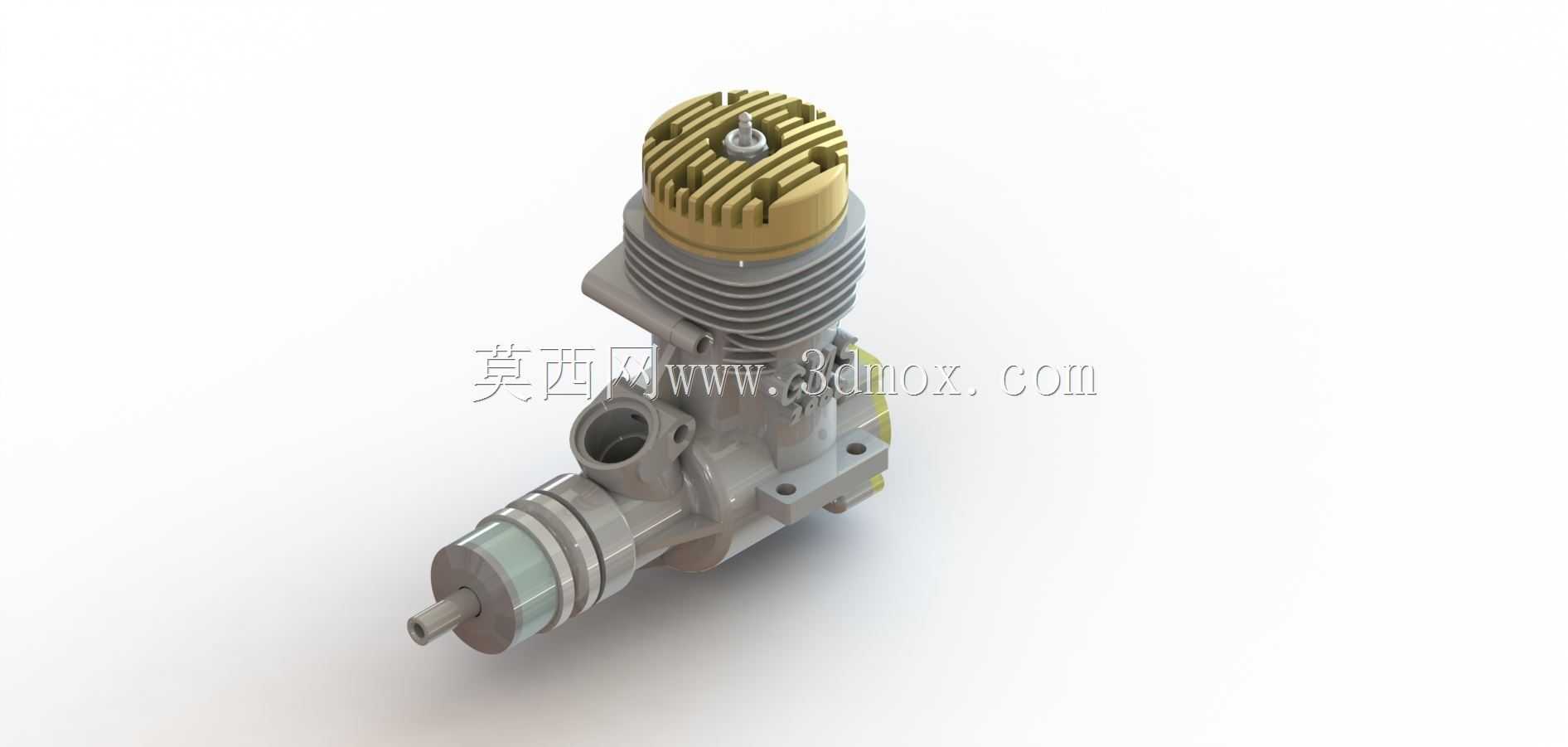

做航模动力配套设计快十二年,经手的微型动力单元不下百款,这类小排量单缸活塞发动机的设计逻辑,和工业级大排量机型完全是两个思路——所有结构都要在克级重量限制下,把输出效率拉到极限,同时还要兼顾日常拆装维护的便捷性,毕竟航模玩家的动手能力参差不齐,太复杂的结构反而会提升售后维护成本。
先从实际应用场景说,这类微型发动机主要适配15-30cc排量级的固定翼航模、1:8比例的燃油遥控车,还有部分小型仿真船模,核心用途是给模型提供持续稳定的旋转动力,带动螺旋桨或者传动轮组输出扭矩。和电动动力比,它的续航优势非常明显,同等重量下燃油的能量密度是锂电池的十几倍,适合长航时的飞行或者竞速场景,不少航模赛事的燃油组指定用的就是这类结构的动力单元。

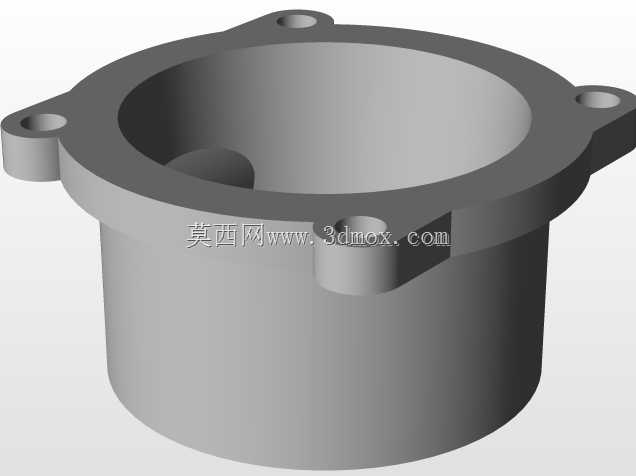

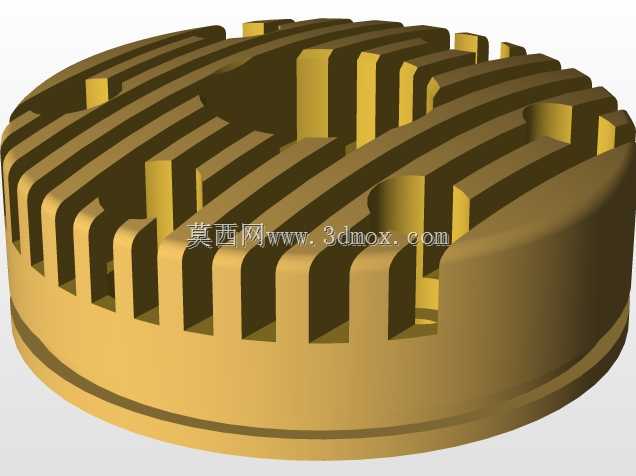

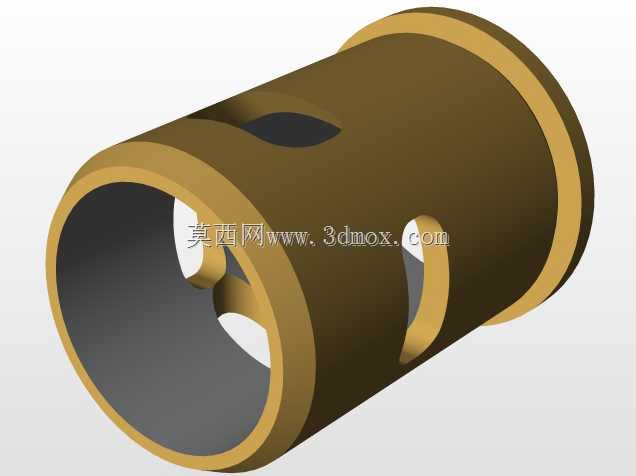

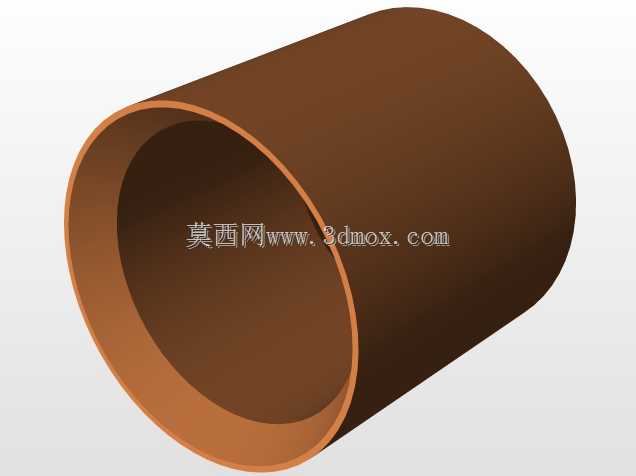

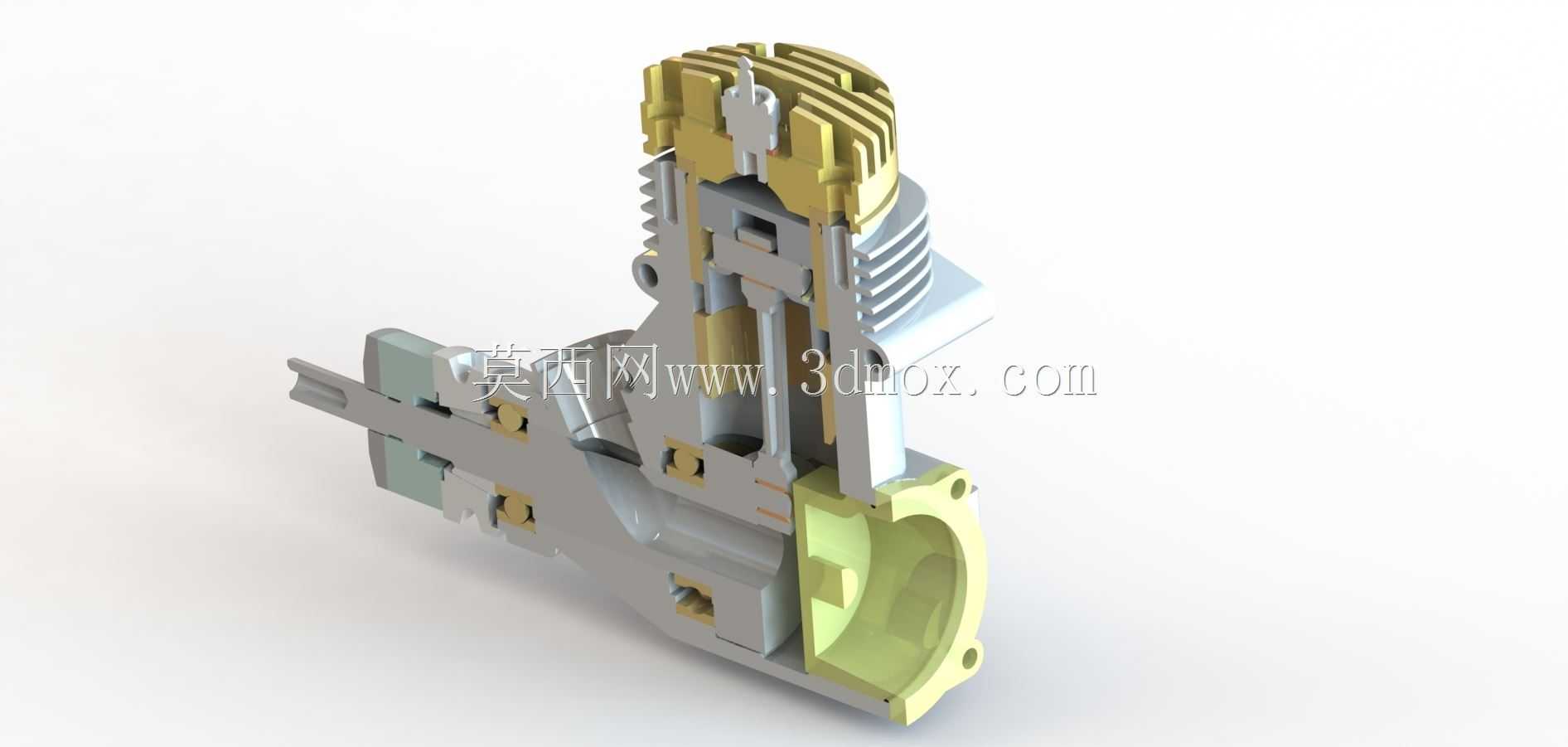

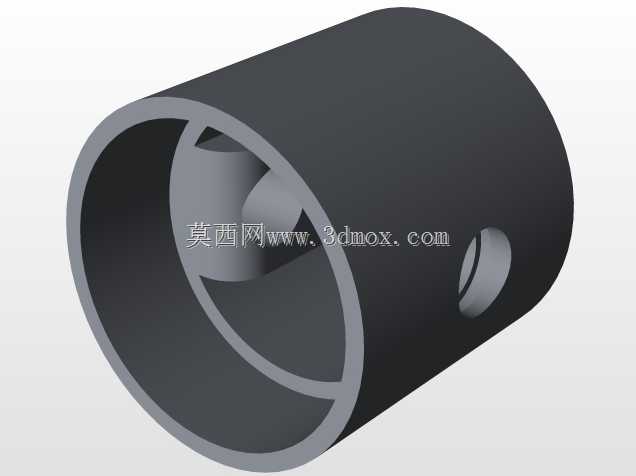

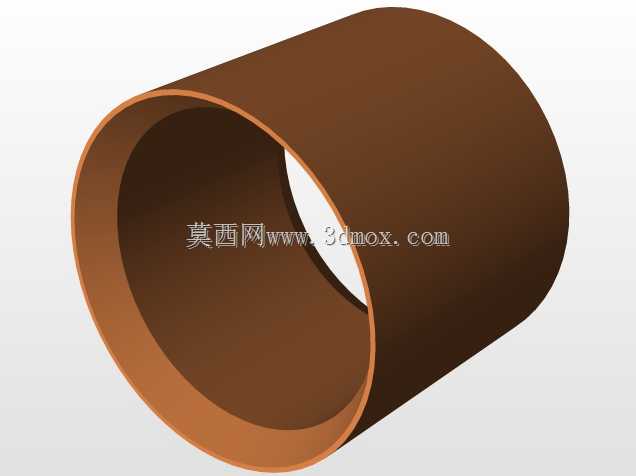

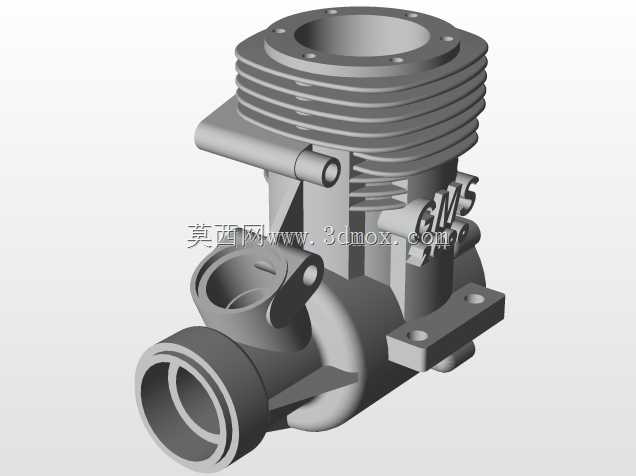

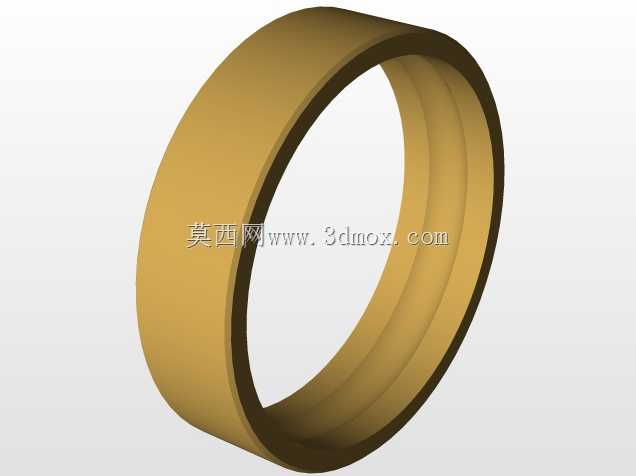

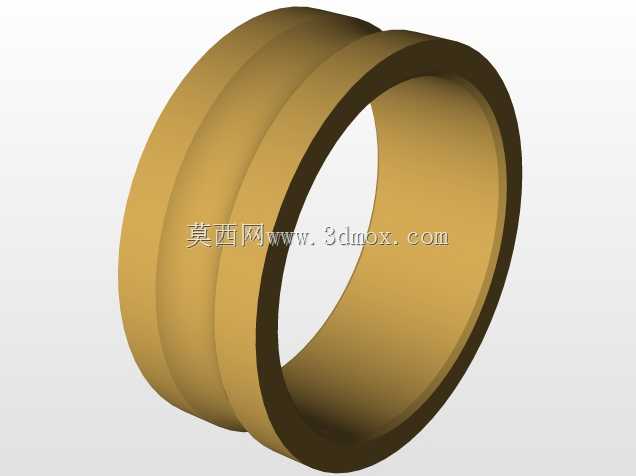

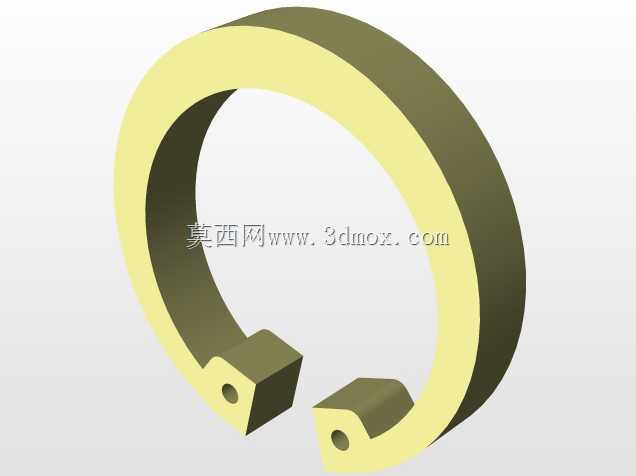

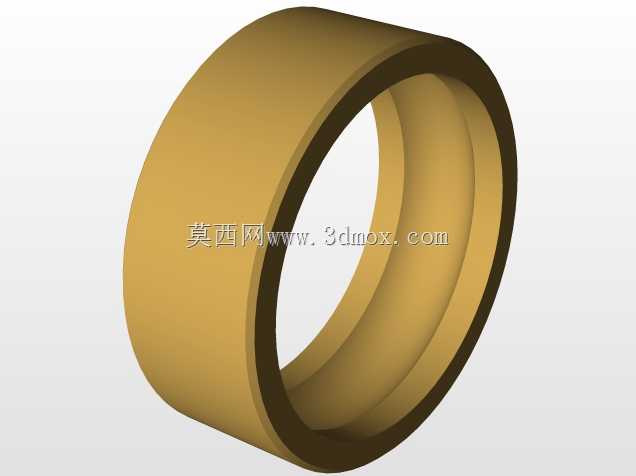

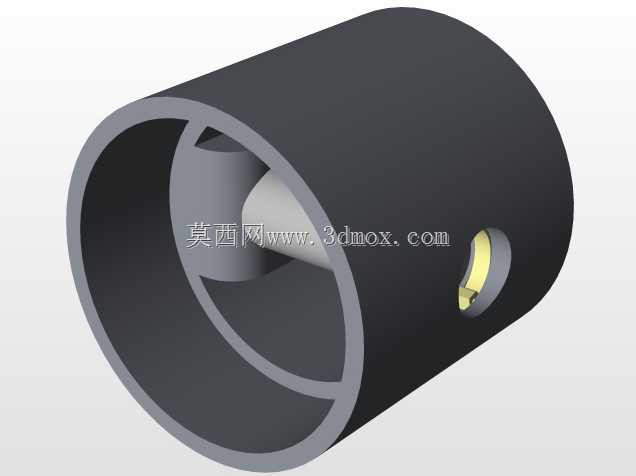

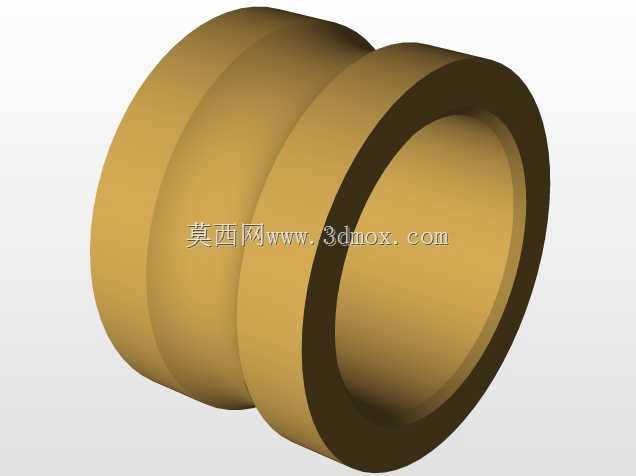

从功能特性上拆解,这款机型采用的是风冷散热结构,顶部的散热鳍片做了不等距的开槽设计,不是随便画的均匀排布——靠近排气侧的工作温度比进气侧高80-120℃,所以排气侧的鳍片密度更高,开槽更窄,能在相同迎风面积下提升17%左右的散热效率,避免连续高负荷运转时出现缸头过热胀缸的问题。缸体部分采用的是分体式设计,散热鳍片段和曲轴箱段通过止口定位,用四颗内六角螺丝锁紧,这样的设计是为了后期更换活塞环的时候不用整个拆解曲轴箱,只需要拆下缸头和缸套就能完成维护,比一体式缸体的维护效率高很多。

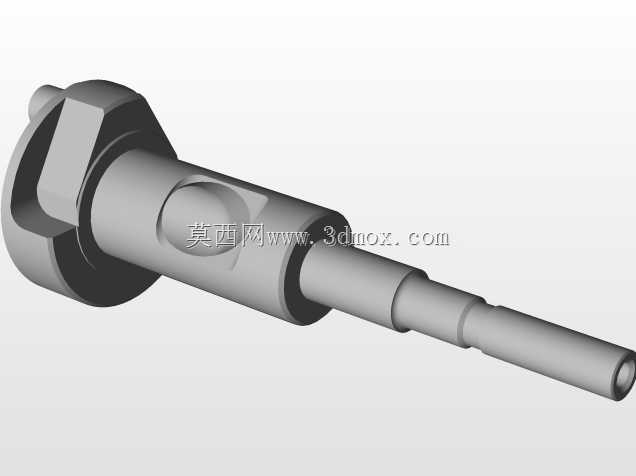

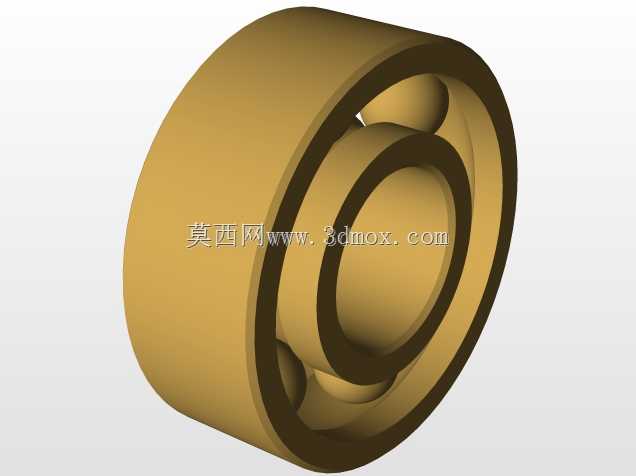

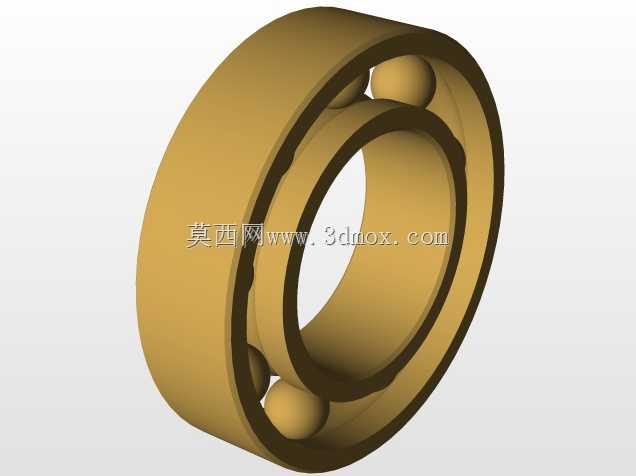

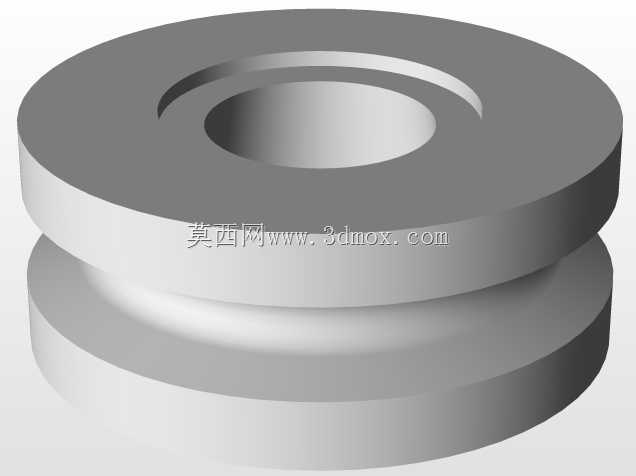

设计思路上,这款机型把化油器集成在了曲轴箱的侧方进气口位置,没有采用外置化油器的结构,一方面是缩短进气道长度,提升油门响应速度,另一方面是减少外接管路的震动松动问题——微型发动机的工作转速普遍在12000-25000rpm,震动频率很高,外接部件越多,松动失效的概率就越大。曲轴输出端做了两段式轴径设计,靠近曲轴箱的位置是轴承定位段,和深沟球轴承的内圈过盈配合,外伸段是标准的M5螺纹轴头,方便直接安装螺旋桨或者传动连接套,不需要额外做转接件,适配性更强。

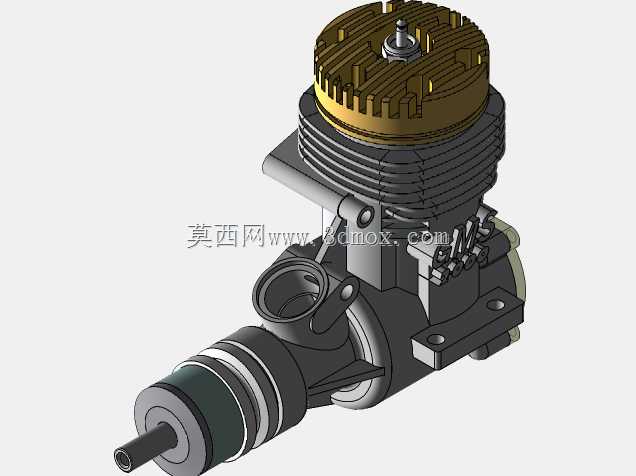

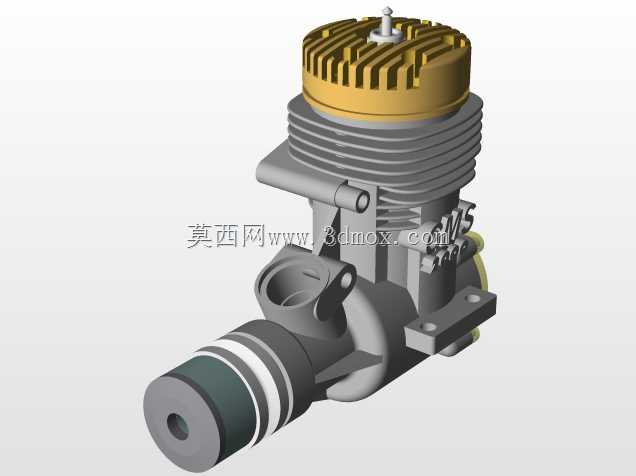

说下外形尺寸和安装边界,这款发动机的总长度从输出轴端面到缸头顶部是62mm,最大宽度是曲轴箱两侧安装耳的间距38mm,安装孔位是四个φ3.2的通孔,孔位中心距是28mm×22mm,属于同排量里的紧凑型布局。安装的时候要注意,缸头散热鳍片的迎风面要正对模型的前进方向,不能被机身或者整流罩完全遮挡,至少要留60%以上的通风面积,不然连续全油门运转3分钟以上就会出现过热熄火的问题。另外输出轴的同轴度要求很高,安装螺旋桨的时候一定要用配套的锁紧垫片,不能出现偏摆,不然高速运转时的离心震动会把曲轴轴承提前磨损失效,正常安装到位的情况下,轴承的使用寿命能达到50小时以上的累计运转时长。

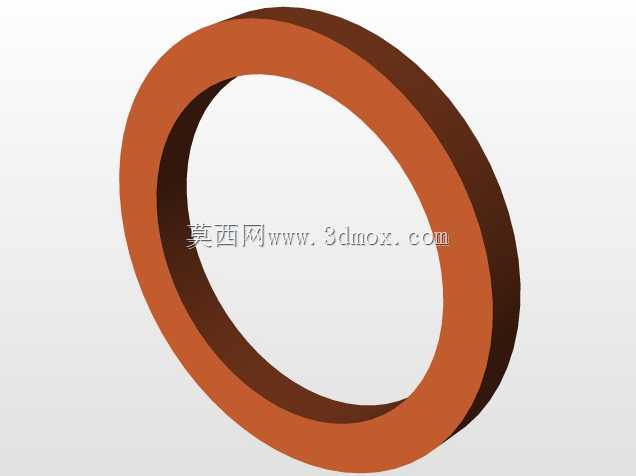

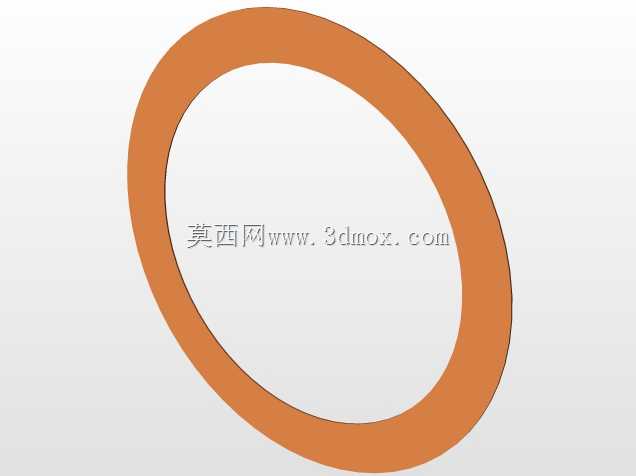

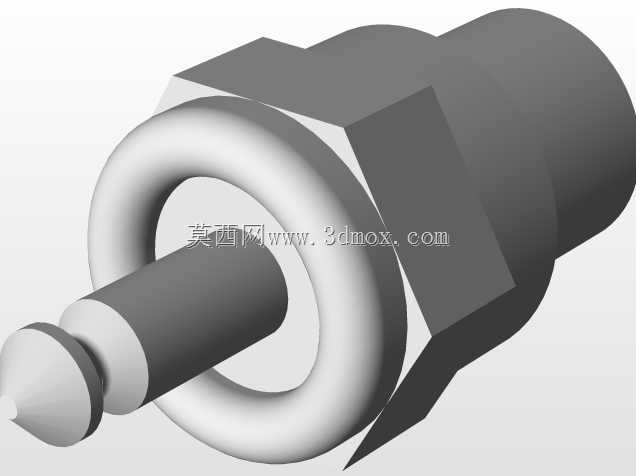

还有几个容易被忽略的设计细节,曲轴箱的底部做了倾斜的回油槽,能把飞溅润滑的机油重新导回曲轴轴承位置,避免高速运转时机油被甩到曲轴箱死角造成润滑不足;缸头的顶部是火花塞安装位,采用的是M4×0.5的细牙螺纹,密封靠铜垫片压紧,安装的时候扭矩不能超过1.2N·m,不然很容易把铝制缸头的螺纹滑牙;油门摇臂的转动角度是0-60度,对应怠速到全油门的行程,安装舵机拉杆的时候要留0.5mm的旷量,不能顶死,不然怠速位置会出现卡滞,导致发动机熄火。

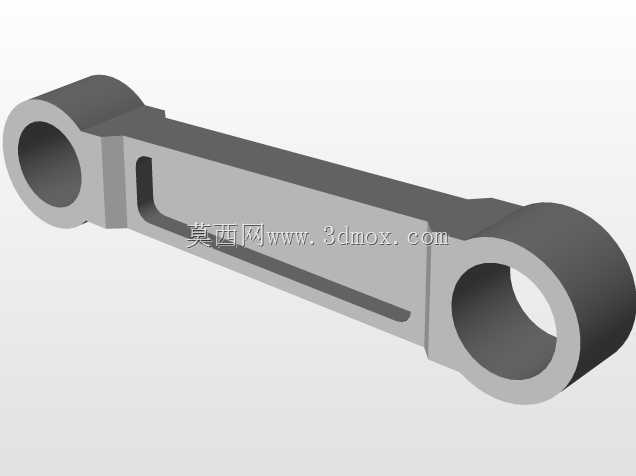

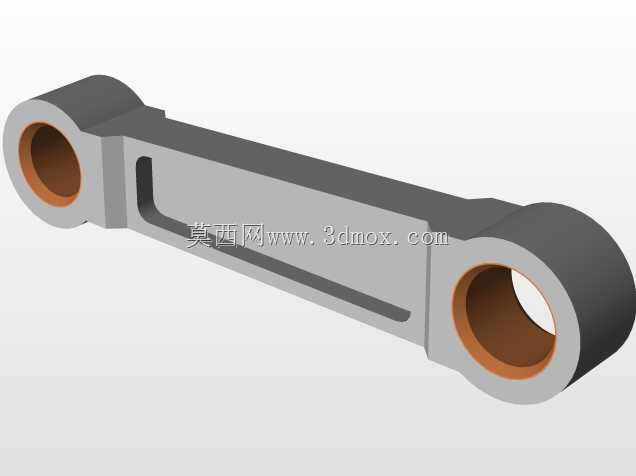

这类微型动力单元的设计,本质上是在重量、强度、效率、维护性四个维度找平衡点,没有什么特别高深的技术,但每一个尺寸、每一处倒角、每一个鳍片的排布,都是经过无数次台架测试和实际飞行验证出来的,差1mm的位置、差0.1mm的壁厚,可能就会带来完全不同的使用体验。做这类模型动力的三维建模的时候,尤其要注意各个运动部件的干涉检查,活塞在上止点的时候和缸头的间隙要控制在0.2-0.3mm,间隙太大压缩比不够动力不足,间隙太小热胀冷缩之后会撞缸,这些细节都是实际装配和测试里踩过无数坑总结出来的经验。
