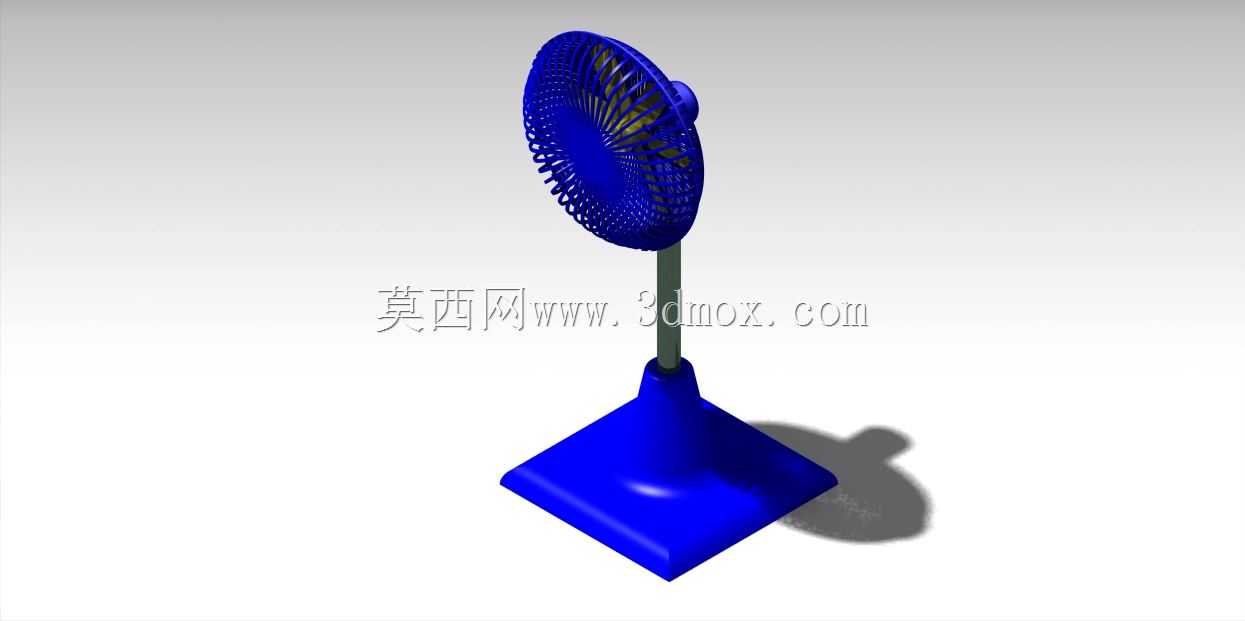

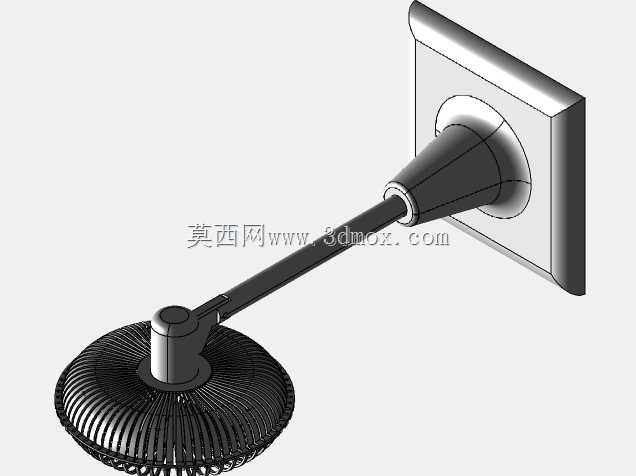

台式便携落地风扇结构设计三维数模

日常办公、居家场景以及小型商用工位的局部空气循环需求，始终是民用通风设备的核心覆盖领域，这款台式便携风扇的结构设计，正是围绕小范围定点送风的实际使用需求展开。从整机的安装边界来看，方形底座的单边尺寸控制在220mm左右，整机直立状态下总高度约680mm，放置在桌面、地面边角位置时，不会占用过多的活动空间，底座采用下宽上窄的锥度过渡结构，重心完全落在底座支撑面的几何中心范围内，即使受到轻微的侧向触碰，也不会出现倾翻风险，底座底部预留了四个防滑脚垫的安装位，可搭配橡胶脚垫增大与接触面的摩擦力，适配光滑瓷砖、木质桌面、玻璃台面等多种放置场景。立柱部分采用直径22mm的薄壁圆管结构，上下两端分别设置连接卡位，下端插入底座顶部的定位沉孔中，通过过盈配合加侧向紧定螺钉的方式实现固定，无需额外复杂的连接结构，装配工序简单，上端与机头的俯仰调节支座连接，支座处设置了阻尼转轴结构，可实现机头上下15度到30度的俯仰角度调节，满足不同高度的送风指向需求，不需要调整整机放置位置就能改变送风覆盖范围。扇头部分的网罩采用前后分体式设计，前网罩通过圆周分布的卡扣与后网罩连接，网罩的栅格间隙控制在8mm以内，符合民用电器的安全防护要求，避免使用过程中手指误入接触运转的扇叶造成伤害，后网罩通过锁紧螺母固定在电机输出端的定位台阶上，装配时先将后网罩定位装夹再锁紧螺母，即可保证网罩与电机的同轴度，避免扇叶运转时与网罩产生刮擦。扇叶采用三片式轴流扇叶结构，叶型经过扭角优化，在电机额定转速下可推动稳定的轴向气流，扇叶与电机输出轴采用D型截面配合，加装轴端挡圈防止运转过程中扇叶轴向窜动，扇叶的旋转直径控制在300mm，适配12寸规格的网罩尺寸，在保证送风风量的同时控制整机的运转噪音，适合近距离使用场景。整机的走线全部隐藏在立柱与底座的内部空腔中，电源线从底座侧面的出线孔引出，避免明线外露造成的磕碰、缠绕风险，底座内部预留了配重块的安装空间，可根据实际整机重量需求添加水泥或者铸铁配重块，进一步提升整机放置的稳定性。从设计思路上看，这款风扇优先考虑结构的易装配性与使用可靠性，所有连接结构尽量采用常见的卡扣、螺钉连接方式，减少特殊定制连接件的使用，降低生产装配的成本，同时各个易损部件比如扇叶、网罩都采用模块化设计，后期维护更换时不需要拆解整机结构，只需要拆卸对应部位的卡扣或者螺钉即可完成替换。在实际使用场景中，这款风扇既可以放置在办公桌面作为工位扇使用，为单人办公区域提供定向送风，也可以放置在居家环境的床头、沙发边作为局部通风设备，还能适配小型商铺的收银台、接待台等位置，满足小范围的空气流通与降温需求，整机的结构设计没有冗余的复杂功能，全部围绕基础送风功能的稳定性、使用安全性以及装配便捷性展开，各个部件的尺寸公差配合都经过合理预留，扇叶与网罩的间隙控制在5mm以上，避免加工误差导致的运动干涉，立柱与底座、机头的连接部位都设置了定位止口，装配时不需要反复调整位置即可快速对准，适合批量生产的工艺要求。
