手动螺旋起重支撑装置结构设计

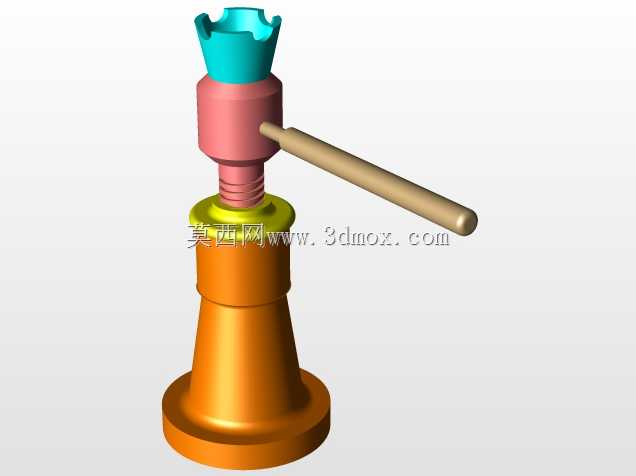

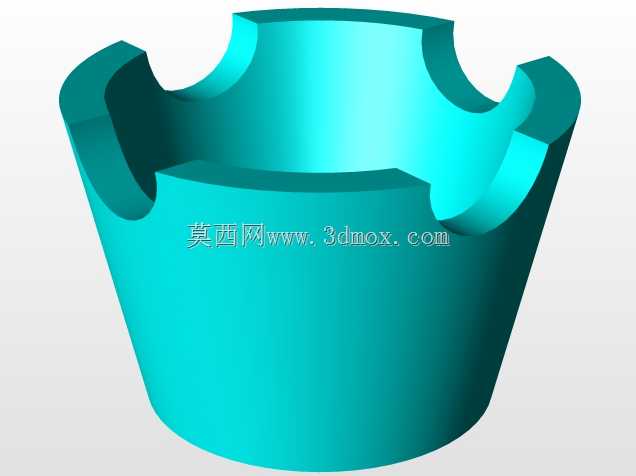

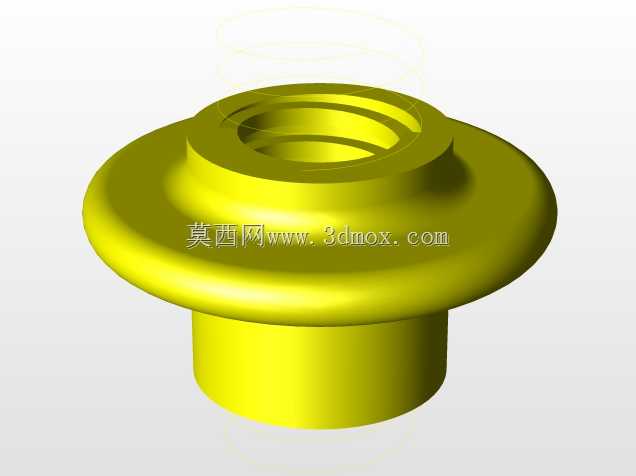

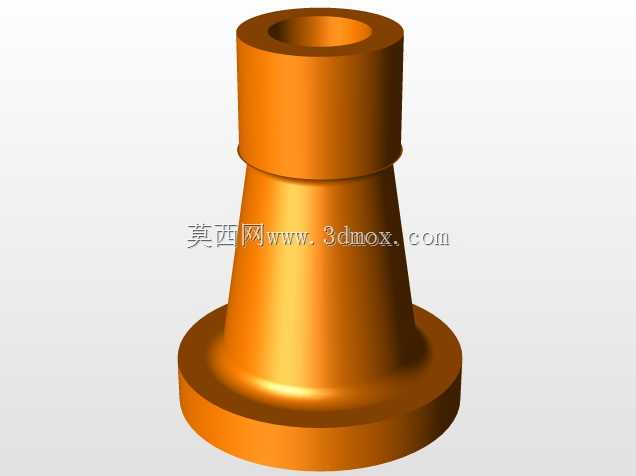

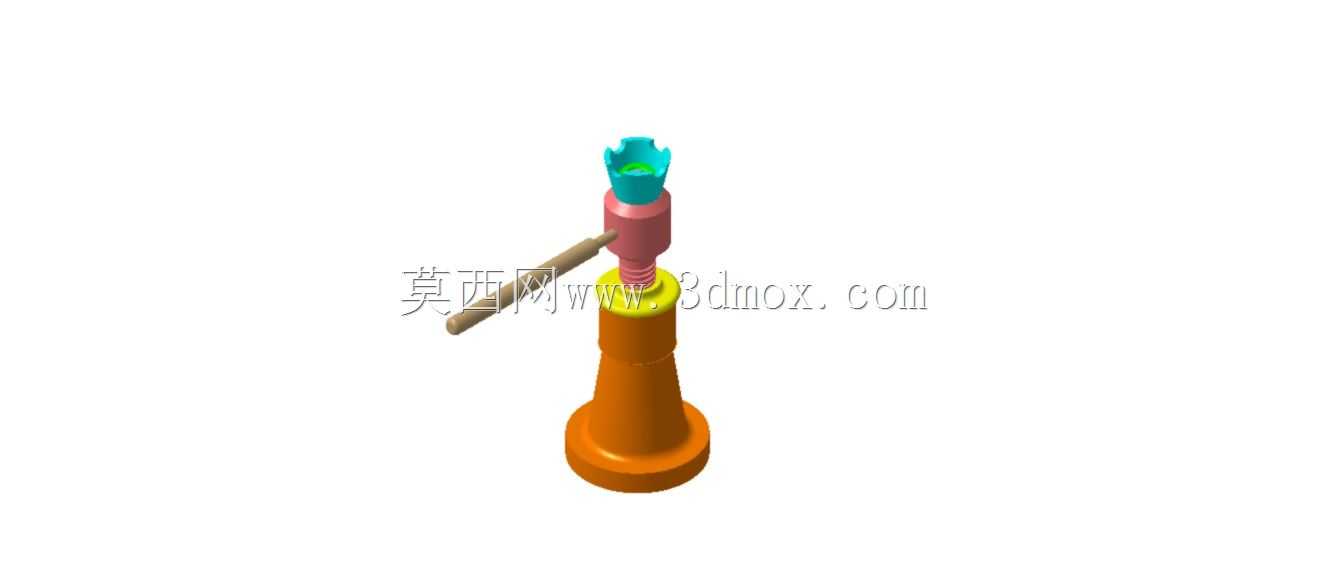

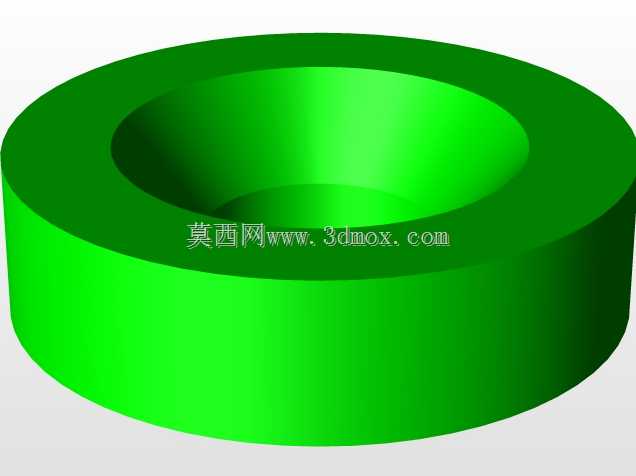

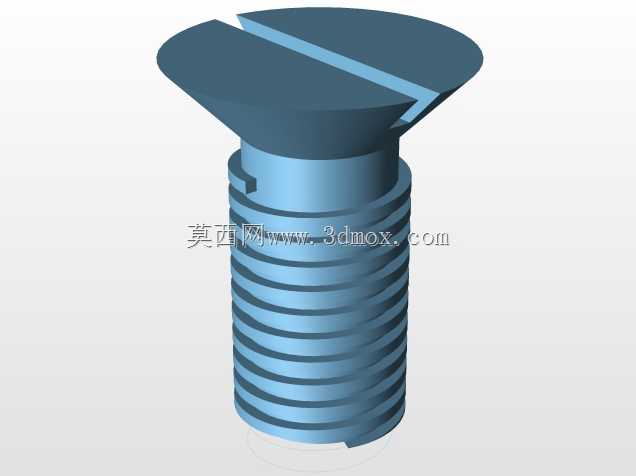

在设备检修、小型重物顶升、临时承重支撑场景中，手动螺旋类顶升装置的应用覆盖范围极广，不同于液压类顶升设备存在密封件老化、泄压回落的风险，纯机械螺旋传动的结构在长期承重场景下的稳定性更有保障，哪怕是放置数月作为固定支撑使用，也不会出现负载滑移、高度沉降的问题，这也是很多基建临时支撑、车辆维保场景优先选用这类结构的核心原因。这款螺旋顶升装置的整体结构采用同轴分层设计，底部为大直径锥形承托底座，底座与地面接触的端面做了加宽加厚处理，接触面积远大于上部杆体，在硬质平整地面使用时，单位面积压强被有效分散，不会出现底座压陷地面、装置倾斜的问题，底座向上延伸的部分为带内梯形螺纹的外套筒，梯形螺纹的选型本身就是为承重传动场景设计，牙型角度合理，传动过程中摩擦阻力适中，既不会因为螺纹自锁性不足导致负载下滑，也不会因为转动阻力过大增加操作负担。外套筒内部配合的是带外梯形螺纹的升降丝杆，丝杆顶端设置了带径向插孔的顶帽，配套的撬杆可以插入插孔内，通过转动顶帽带动丝杆旋转，实现顶升高度的调节，这种操作结构不需要配套专用手柄，现场找合适直径的圆钢就能操作，适配工地、车间等复杂现场的使用条件，不会出现专用手柄丢失后设备无法使用的问题。顶帽的上端面做了内凹的弧形槽设计，在顶升带圆弧面的工件比如车辆底盘桥壳、圆形管件时，弧形槽可以卡住工件接触面，避免顶升过程中工件滑移脱落，提升操作安全性。从设计逻辑来看，这款装置的所有受力部件都沿中心轴线对称分布，顶升过程中不会出现偏载力矩，螺纹副的受力均匀分布在整个啮合牙型面上，不会出现局部应力集中导致的螺纹崩牙问题。在安装边界方面，装置收拢状态下的整体高度较低，可以放入间隙较小的支撑空间内，最大顶升高度覆盖常规维保、支撑场景的需求，不需要额外加装延长接杆，避免接杆配合间隙带来的晃动风险。不同于带齿轮减速的大型螺旋顶升设备，这款纯手动直接驱动的结构没有额外的传动减速部件，整体零件数量少，日常维护只需要定期在螺纹副表面涂抹润滑脂，就能保证传动顺畅，不存在齿轮磨损、卡滞的故障点，适合在无专业维护人员的场景下长期存放使用。在实际选型使用时，需要注意底座的放置平面要尽量平整，如果是在软质地面使用，需要在底座下方垫硬质钢板扩大受力面积，避免底座下沉；转动撬杆顶升时，要保证顶帽与被支撑工件的接触面完全贴合，初期预紧后确认接触无偏移再继续顶升，到达需要高度后，可以轻轻反向转动撬杆半圈，让螺纹副的受力面贴合更紧密，进一步强化自锁效果，避免受振动影响出现高度变化。这类螺旋顶升结构的三维建模过程中，需要重点关注梯形螺纹的配合间隙，内外螺纹之间要预留合理的装配间隙，既不能间隙过大导致传动晃动，也不能间隙过小导致加工后装配卡滞；底座与外套筒的连接部分要做圆角过渡，避免应力集中，因为这个位置是顶升过程中弯矩和压力的集中受力点，直角连接很容易在重载下出现焊缝开裂或者本体断裂的问题；顶帽与丝杆的连接采用过盈配合加横向销钉固定，保证转动顶帽时扭矩可以完全传递到丝杆上，不会出现顶帽空转的问题。很多新手建模时容易忽略螺纹的旋向与操作逻辑的匹配，这款装置采用右旋螺纹设计，顺时针转动顶帽时丝杆上升，符合绝大多数操作人员的使用习惯，避免操作方向与直觉相反引发安全问题。另外，整个装置的外表面没有突出的尖锐棱角，所有外露边缘都做了倒角处理，搬运、操作过程中不会划伤操作人员，也避免磕碰导致的部件变形。在承重能力匹配上，螺纹的中径、牙距、丝杆直径都经过受力校核，在额定承重范围内，丝杆的压杆稳定性、螺纹的剪切强度、底座的抗压强度都留有足够的安全余量，哪怕出现短时过载，也不会出现突发性的结构断裂，只会出现传动阻力增大的情况，给操作人员足够的反应时间。
