紧凑型桌面微型扬声器结构设计

日常做消费电子周边结构设计时，这类微型扬声器的适配场景非常广，从桌面小型数码外设、便携终端内置发声单元，到小型智能硬件的音频输出模块，都能见到同结构类型产品的身影。不同于大尺寸专业音箱的设计逻辑，这类微型扬声器的核心设计目标是在极小的安装空间内，兼顾发声效率与结构可靠性，同时匹配终端产品的外观装配需求。

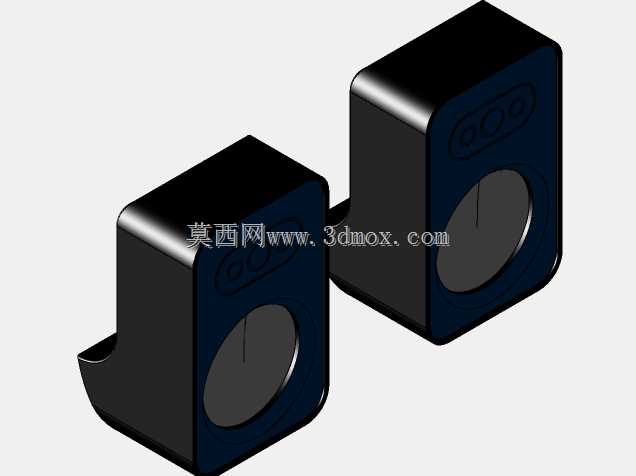

从实际功能层面看，这类微型扬声器承担的是小空间内的中高频音频输出任务，不需要承担大动态低频的重放职责，因此结构设计上不需要预留超大的音腔共振空间，反而要通过紧凑的壳体结构，减少不必要的空间占用，适配终端产品轻薄化、小型化的设计趋势。实际选型时，结构工程师首先要确认的就是安装边界尺寸，这类L型带延伸定位边的结构，本身就是为了适配特定设备的内部安装空间设计：主体方正的腔体部分用来容纳磁路、振膜等核心发声组件，侧边延伸的薄边结构是安装定位位，上面预留的卡扣或者粘接位，可以直接卡入终端壳体的预设卡槽，或者通过双面胶直接粘接固定，不需要额外设计复杂的安装支架，能有效减少装配工序，提升产线组装效率。

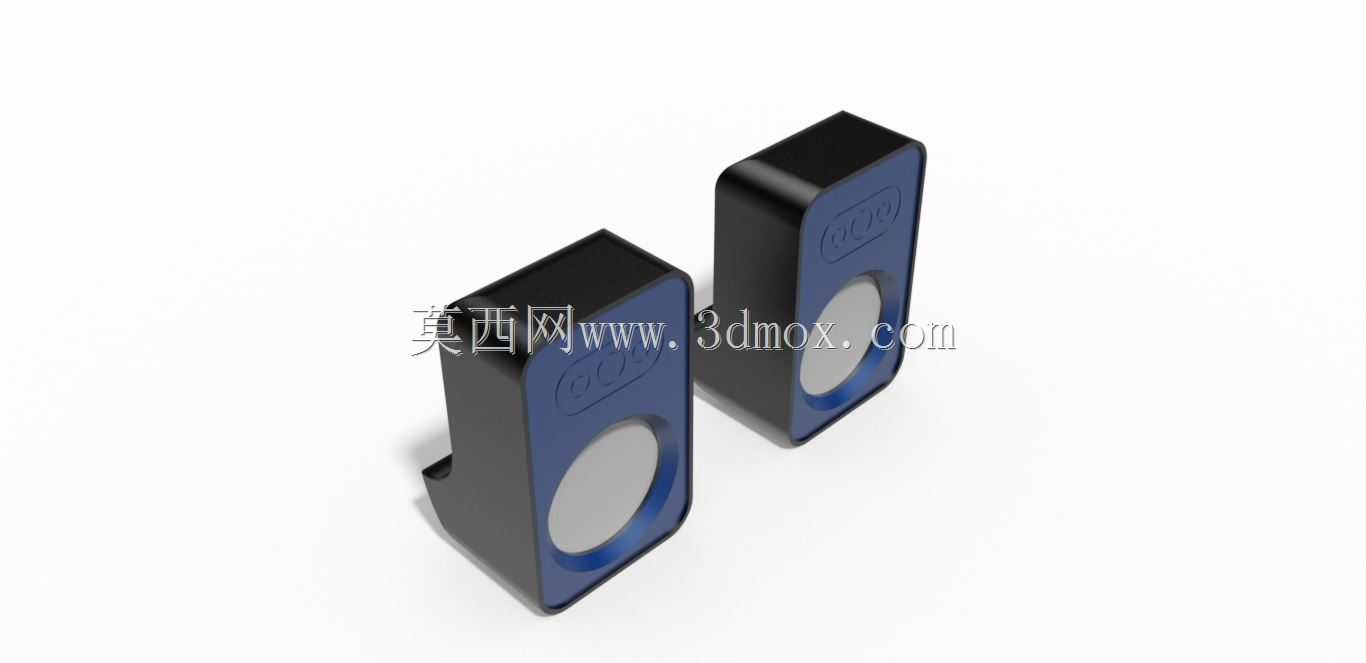

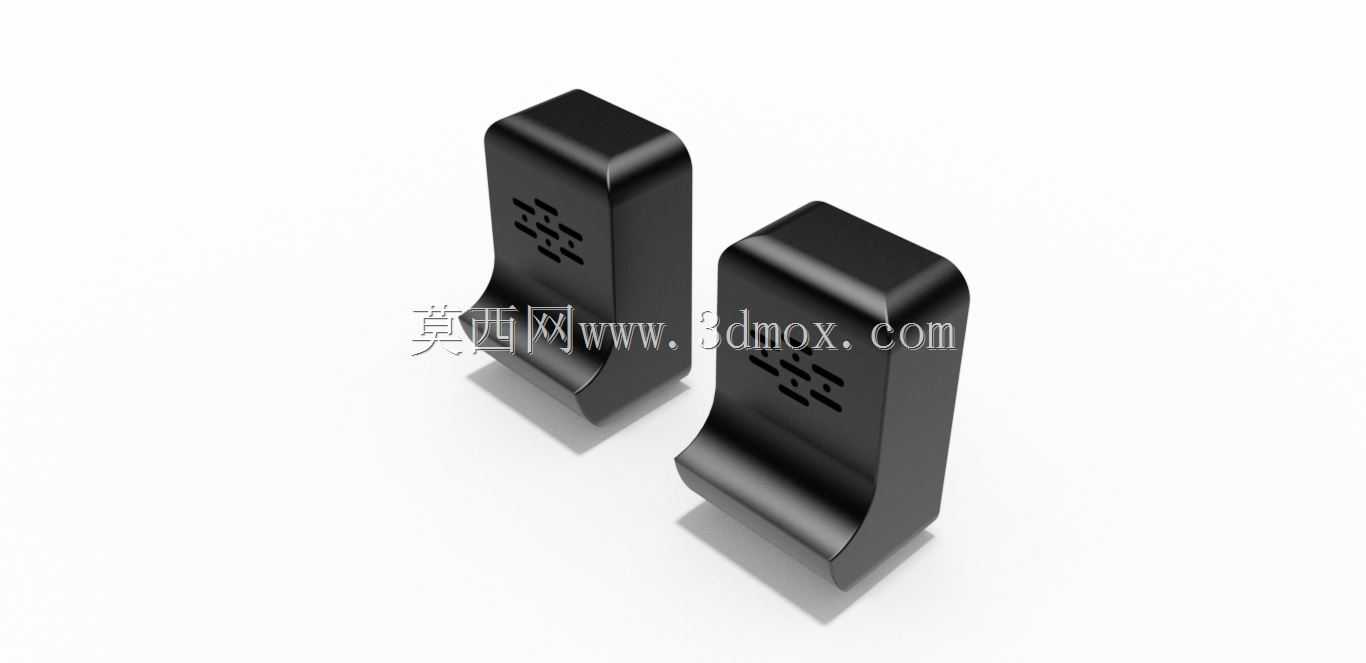

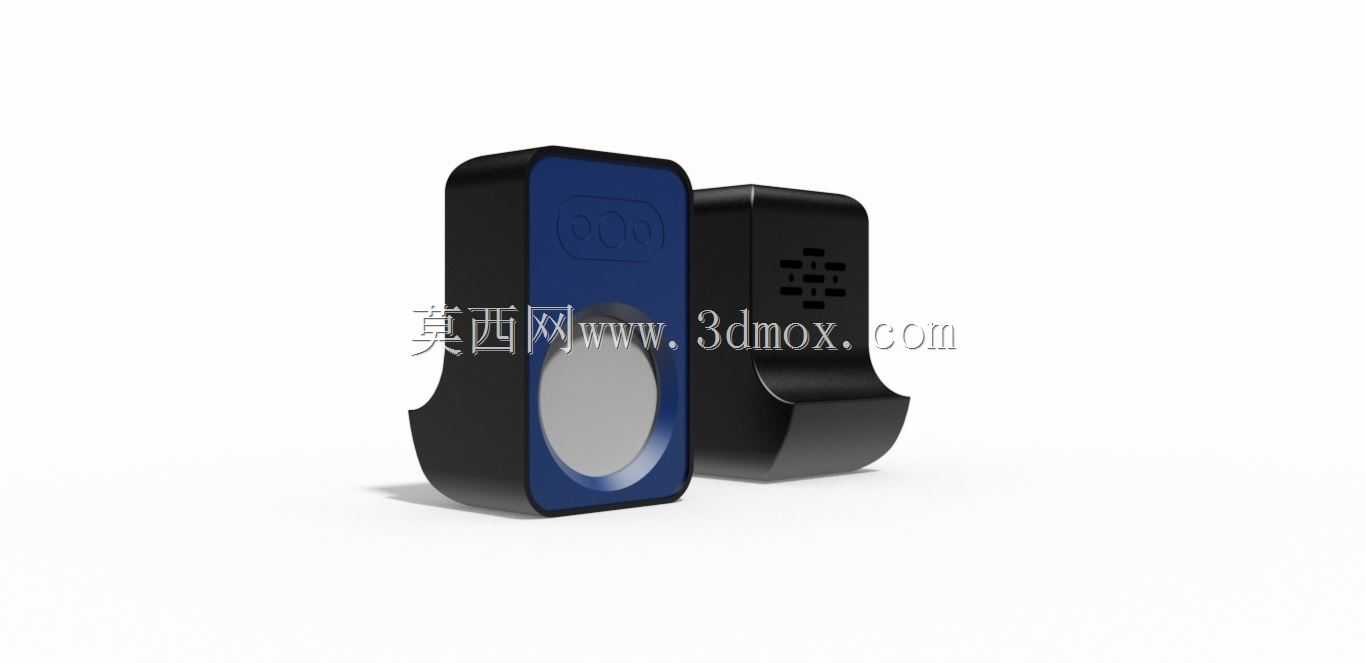

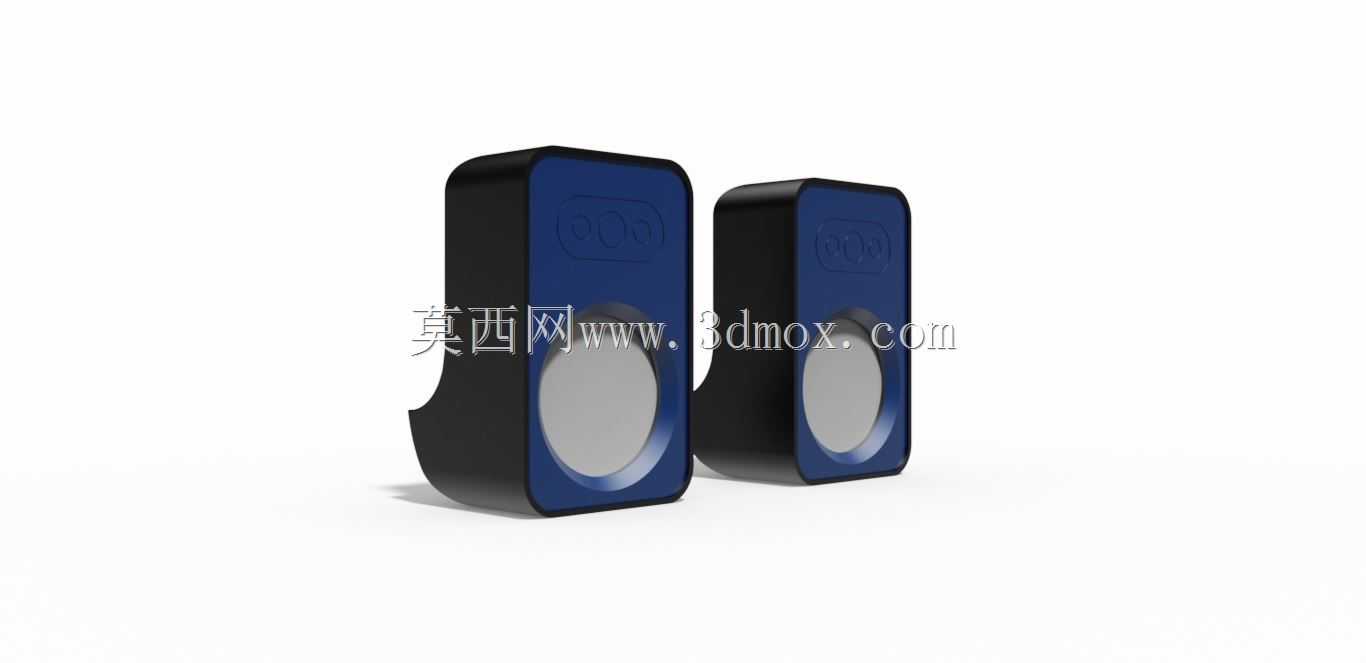

设计思路上，这类微型扬声器的壳体采用分体式扣合结构，前壳与后壳通过精密的止口配合扣合，接缝处做密封处理，避免音腔漏气影响发声效果。正面的圆形出音区域对应内部振膜的位置，表面做了凹陷的防护结构，既可以避免装配过程中异物直接触碰振膜造成损坏，也能在终端产品组装时，和终端外壳的出音网孔精准对位，保证声音传出路径顺畅。壳体顶部预留的三个小型凹槽结构，是接线端子的避让位，方便焊线或者接插件连接时，线材不会突出壳体表面，避免和终端设备的其他内部组件产生干涉。

实际应用中，这类微型扬声器的安装公差控制要求比较严格，因为终端产品的内部空间往往非常紧凑，扬声器周边可能会排布电路板、电池、连接线等其他组件，因此建模时需要严格控制壳体的外形尺寸公差，所有边角都做了R角过渡处理，既可以避免安装时刮伤其他组件或者操作人员，也能减少注塑生产时的应力集中问题，提升壳体零件的生产良率。材质选择上，这类扬声器的外壳一般采用阻燃ABS材质注塑成型，表面做哑光晒纹处理，既可以满足消费电子产品的阻燃安全要求，也能避免外壳表面反光影响终端产品的内部装配观感，同时哑光表面的粘接性能更好，用双面胶固定时的粘接强度更高，长期使用不容易出现脱落移位的问题。

从声学结构匹配的角度看，这类微型扬声器的内部音腔体积是经过精准计算的，和选用的发声单元参数匹配，在有限的空间内尽可能优化频响曲线，减少小尺寸扬声器常见的声音干涩、音量不足的问题。建模过程中需要注意，音腔内部不能有多余的加强筋或者凸台结构，避免产生不必要的声反射，影响最终的发声效果；同时壳体的壁厚要保持均匀，一般控制在1.2mm到1.5mm之间，避免注塑生产时出现缩痕、变形等问题，保证壳体的尺寸精度，满足装配要求。

在做整机装配验证时，这类微型扬声器的定位结构设计非常关键，延伸出来的定位边可以和终端壳体上的定位柱配合，实现预定位，组装时不需要反复调整位置，就能保证出音孔和终端外壳的网孔精准对齐，不会出现声音被遮挡的问题。另外，接线位的避让设计也需要重点校核，要保证接线完成后，线材的弯折半径符合要求，不会因为长期弯折出现线材断裂的问题，同时线材不会被壳体压到，避免出现短路或者接触不良的故障。
