细长型笔式驻极体传声器结构设计

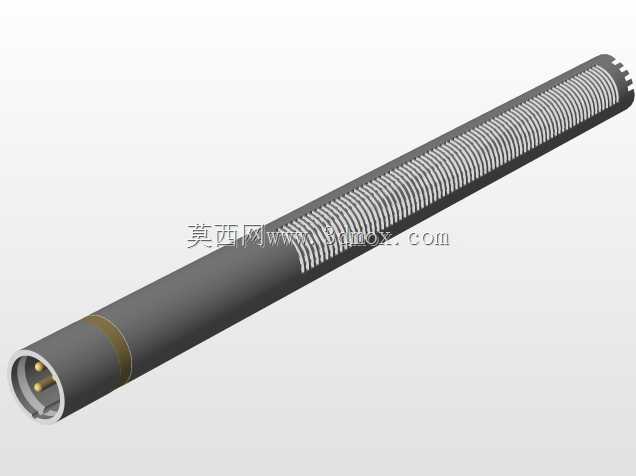

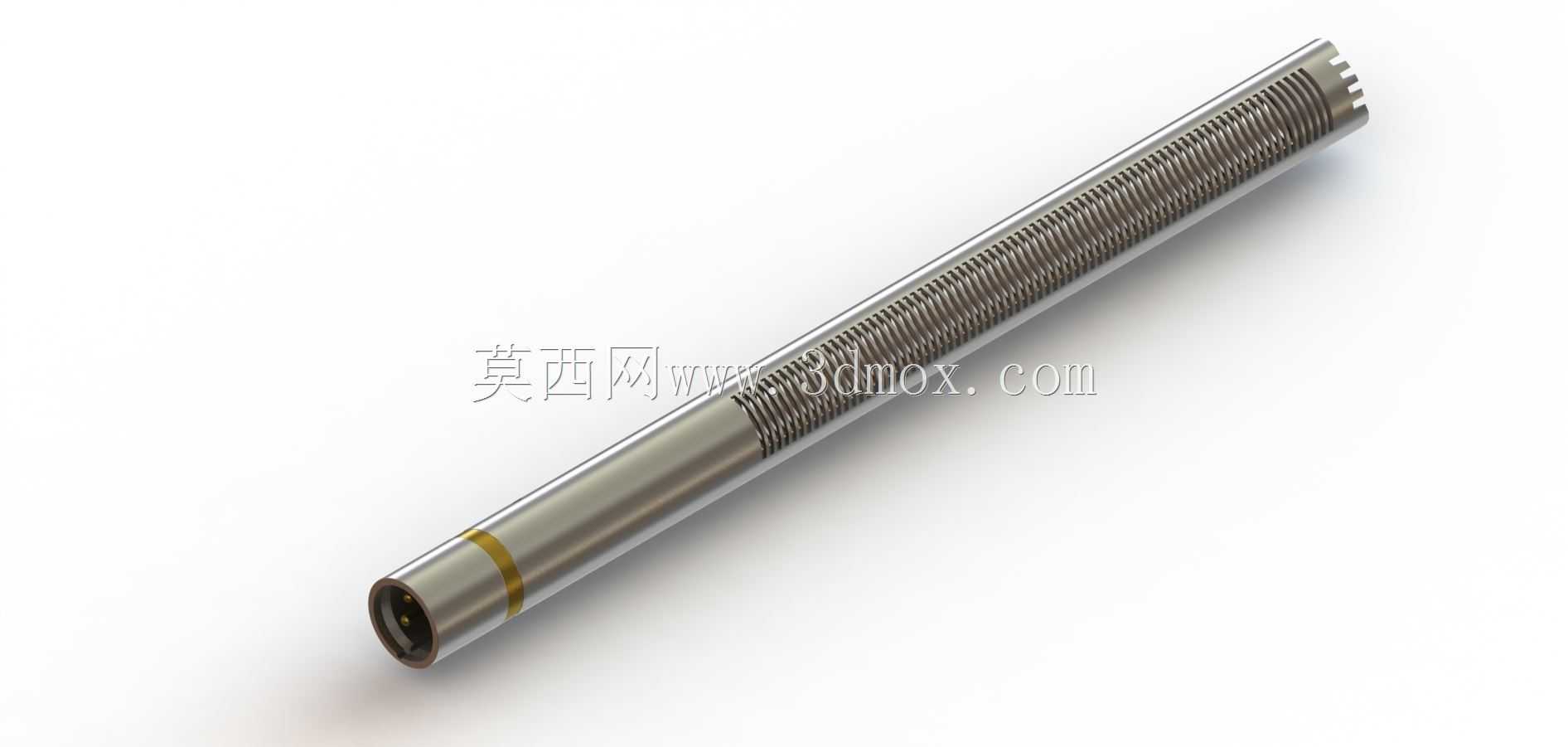

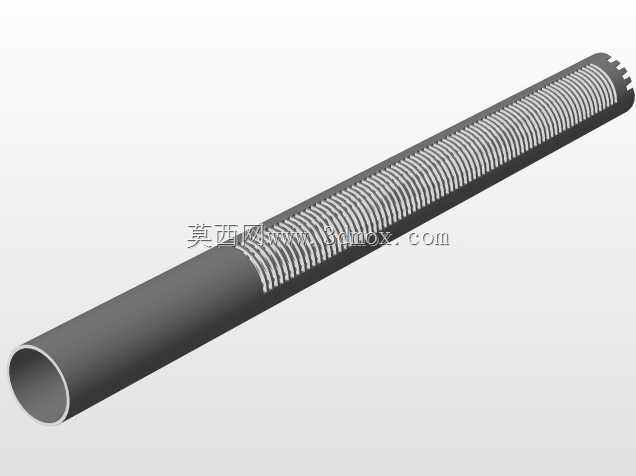

　　这款笔式传声器的结构设计，核心围绕近距离精准拾音的使用需求展开，整体采用细长圆柱型构型，适配手持握持、嵌入式安装两类主流使用场景，在会议记录、近距离访谈、乐器拾音、工业设备声信号采集等场景中均能适配。从功能实现逻辑来看，该传声器的拾音端布置在筒体端部，端部做了内凹式防护结构，避免拾音振膜直接受外力磕碰，同时在拾音端外侧设计了环形定位凸台，可搭配配套的防风棉套、固定卡扣使用，安装时凸台可嵌入配套夹具的定位槽内，避免使用过程中筒体出现周向转动或轴向窜动。筒体中段的外表面做了细密的周向滚花纹理，这部分结构并非装饰用途，一方面是提升手持握持时的摩擦力，即便手部有汗渍也能稳定持握，不会出现滑脱问题；另一方面滚花区域对应的筒体内部，

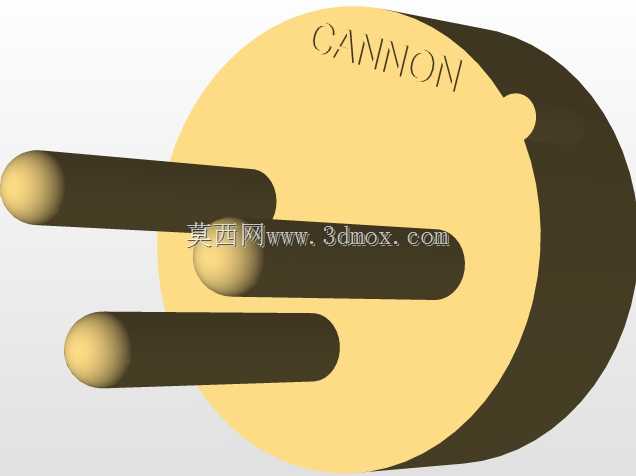

　　是布置信号放大电路与屏蔽层的区段，滚花结构可在不增加筒体壁厚的前提下提升筒体的结构刚度，避免手持时的挤压力传递到内部电路板，导致电路接触不良或产生结构传声的杂音。筒体尾部设计了分段式卡接齿结构，该结构用于和尾部的信号输出接头、无线发射模块做快拆连接，卡接齿的齿形做了圆角过渡，拆装时不会划伤手部，同时齿的啮合间隙控制在0.02mm以内，连接后不会出现旷量，避免接触不良导致的信号中断。从设计思路上，这款传声器没有采用传统麦克风的大网头结构，而是将拾音振膜内置在筒体内腔，通过筒体端部的拾音孔完成声信号采集，这种设计可大幅缩小产品的径向尺寸，让整体直径控制在10mm级别，既可以作为独立的手持拾音设备使用，也可以嵌入到笔形录音设备、

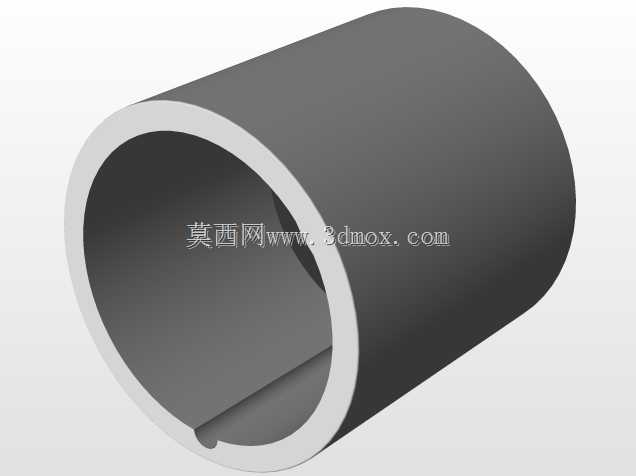

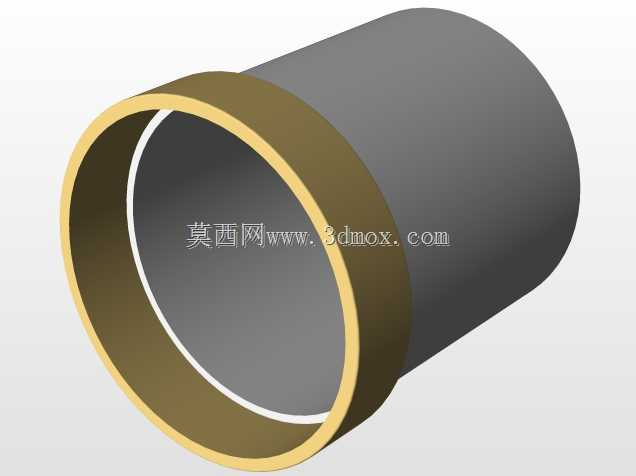

　　会议桌面阵列、工业声检测探头的安装位中，安装边界的适配性更强。筒体上的环形色环为定位标识，对应内部拾音振膜的安装位置，在多支传声器组成阵列使用时，可通过色环快速对齐所有传声器的拾音方向，无需逐一拆解调整内部结构。内部结构的排布上，沿筒体轴向依次布置拾音振膜组件、前置放大电路、屏蔽隔层、信号输出线路，各组件之间采用弹性硅胶圈做隔振处理，避免筒体本身的振动传递到振膜产生摩擦噪声，屏蔽隔层采用铜箔缠绕结构，可隔绝外部电磁信号对音频电路的干扰，在靠近强电设备的工业场景下使用时，也能保证采集到的声信号无电流杂音。尺寸设计上，整体长度控制在150mm左右，径向最大尺寸不超过12mm，安装时仅需要预留直径13mm的安装通孔即可完成嵌入式固定，

　　外露部分的长度可通过尾部卡接结构的调整适配不同的安装面板厚度，适配厚度范围在3mm到10mm之间，无需额外定制转接配件。在结构强度设计上，筒体采用薄壁金属拉伸成型工艺，壁厚控制在0.8mm，既保证整体重量控制在30g以内，长时间手持不会产生疲劳感，同时金属筒体本身可作为电磁屏蔽层的一部分，减少额外屏蔽材料的使用，压缩内部结构占用的空间。拾音端的防护网采用蚀刻成型的不锈钢网片，网孔直径0.3mm，既可以阻挡灰尘、飞沫进入筒体内部污染振膜，又不会对声信号的传递产生明显的衰减，保证拾音的频响曲线平直。尾部的卡接齿结构做了对称分布设计，共设置8个卡齿，可实现8个角度的旋转定位，在连接不同方向的信号线材时，可调整线材出线方向，避免线材弯折过度导致内部线芯断裂。
