简约直身便携保温饮水杯结构设计

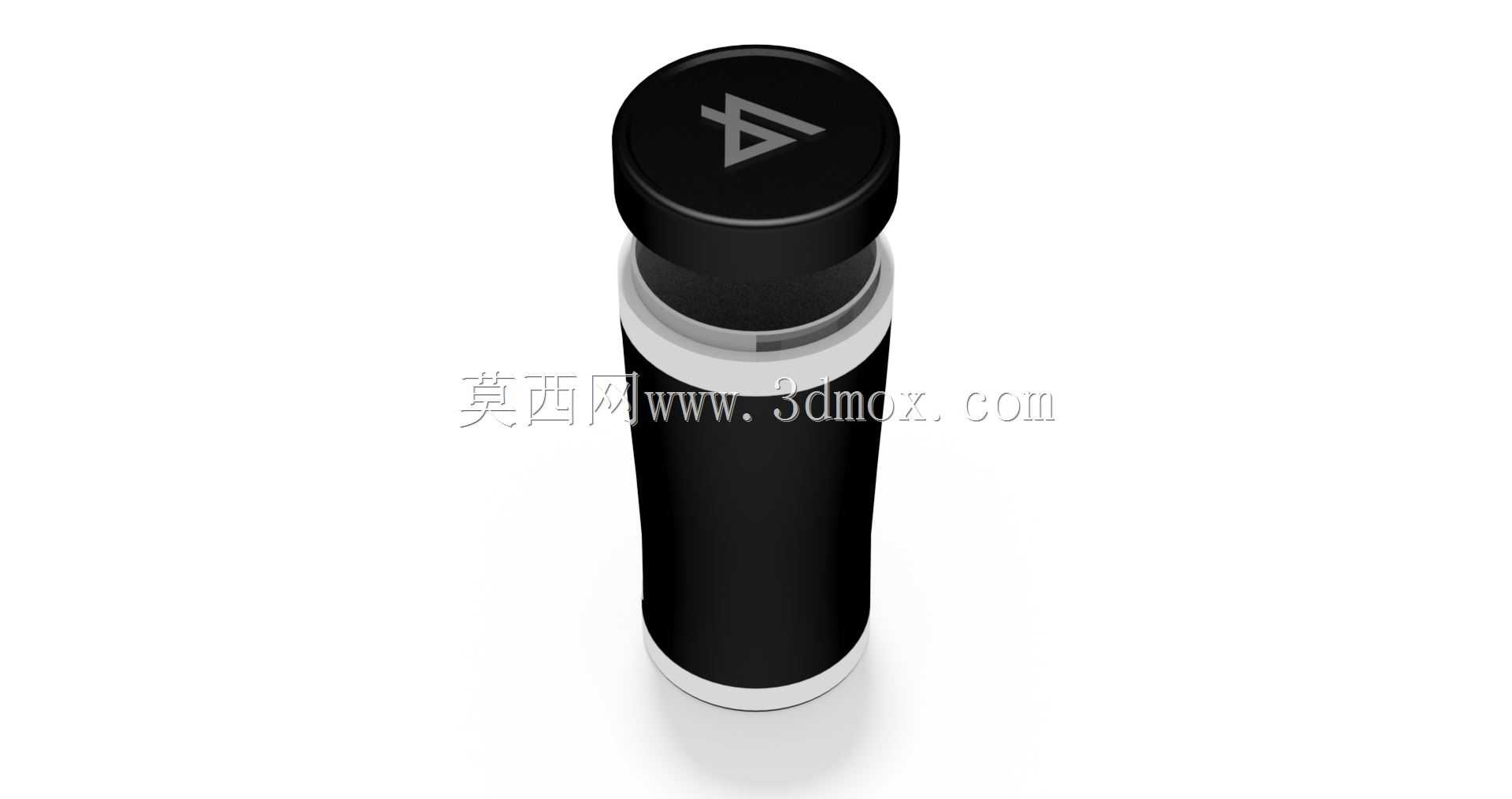

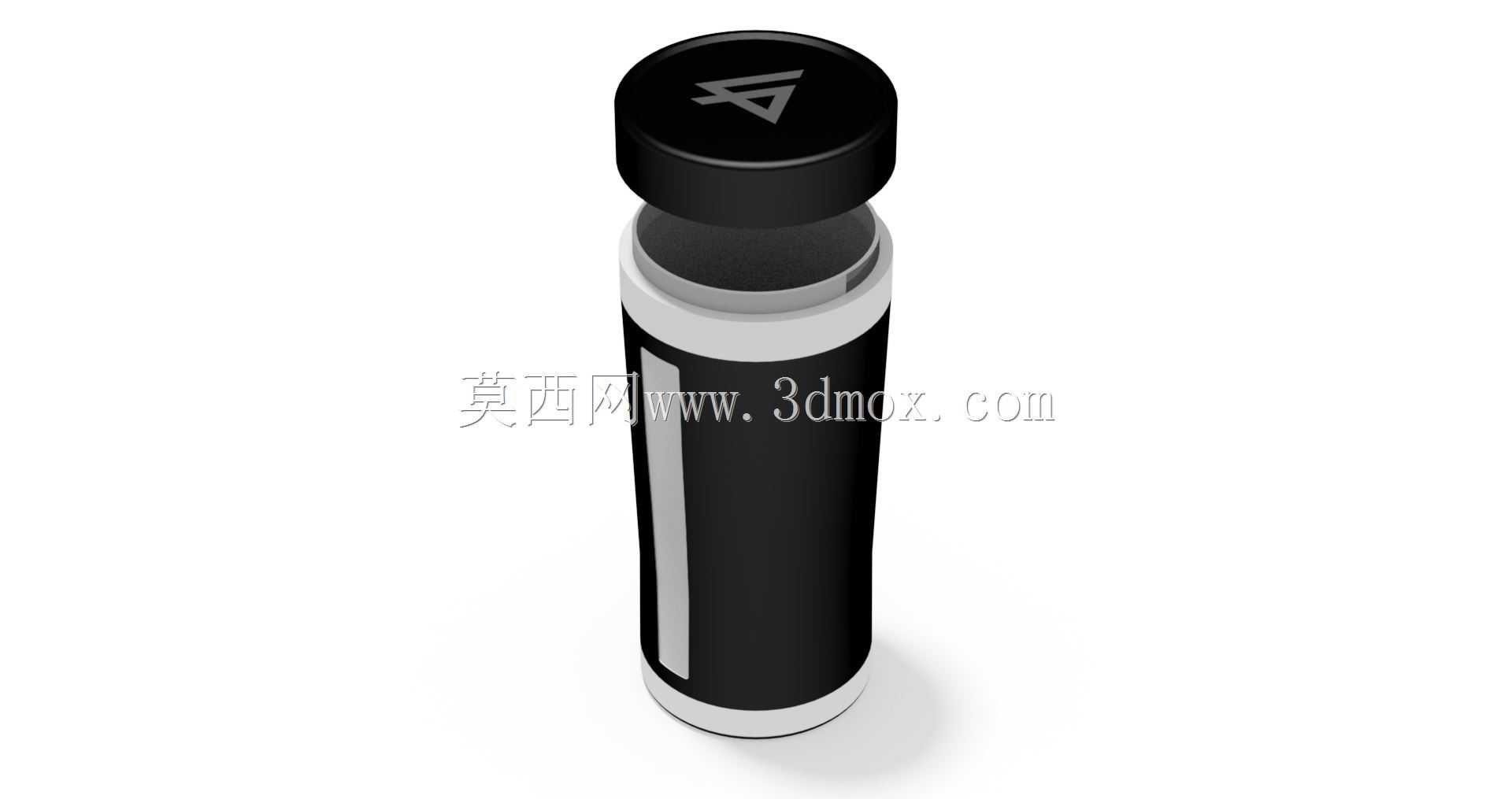

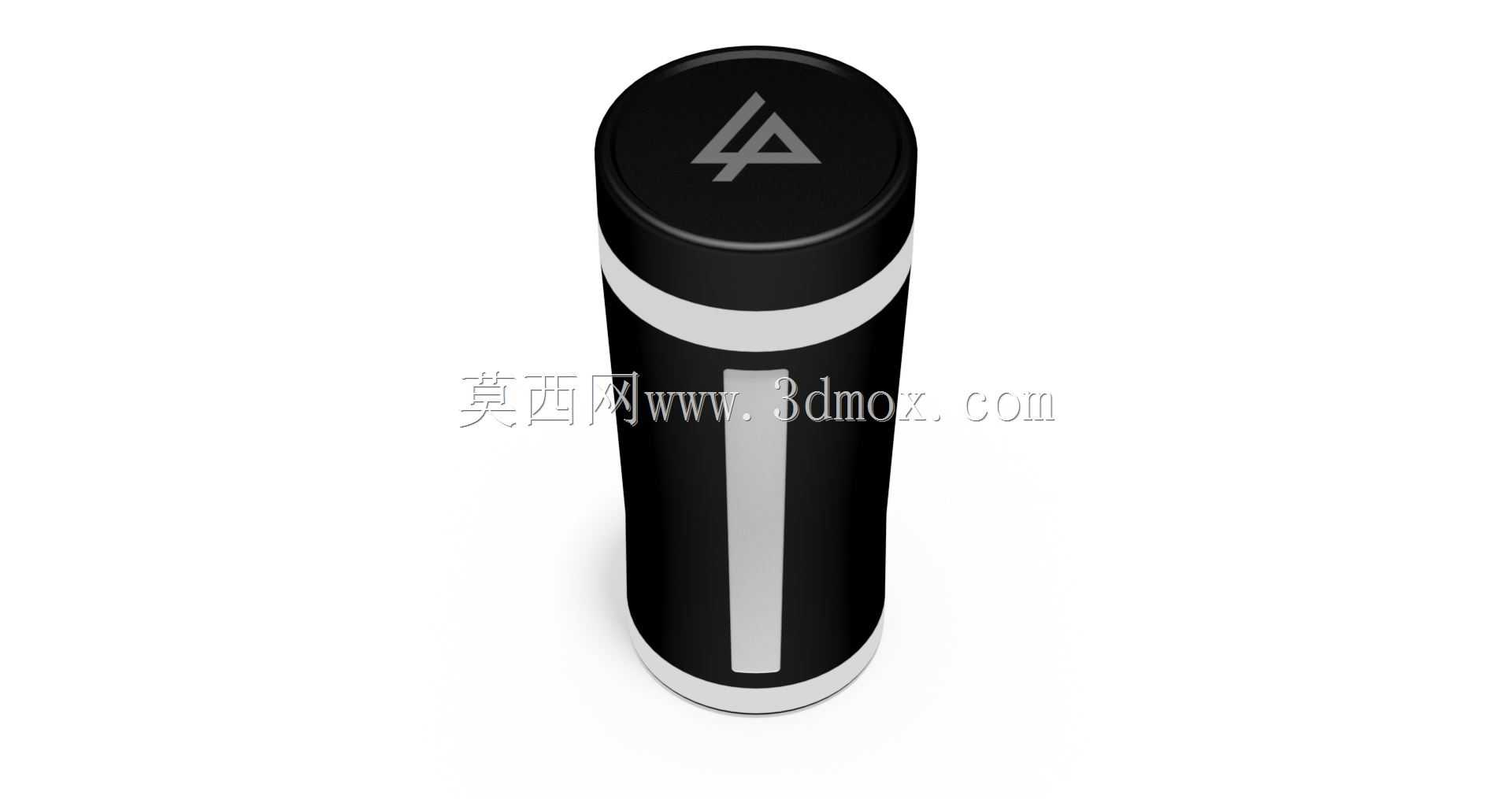

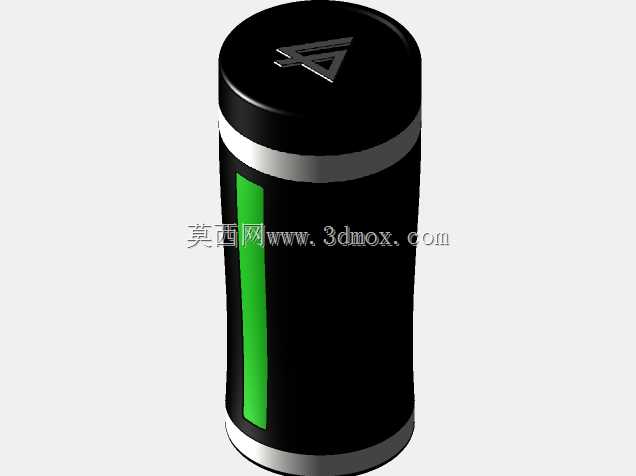

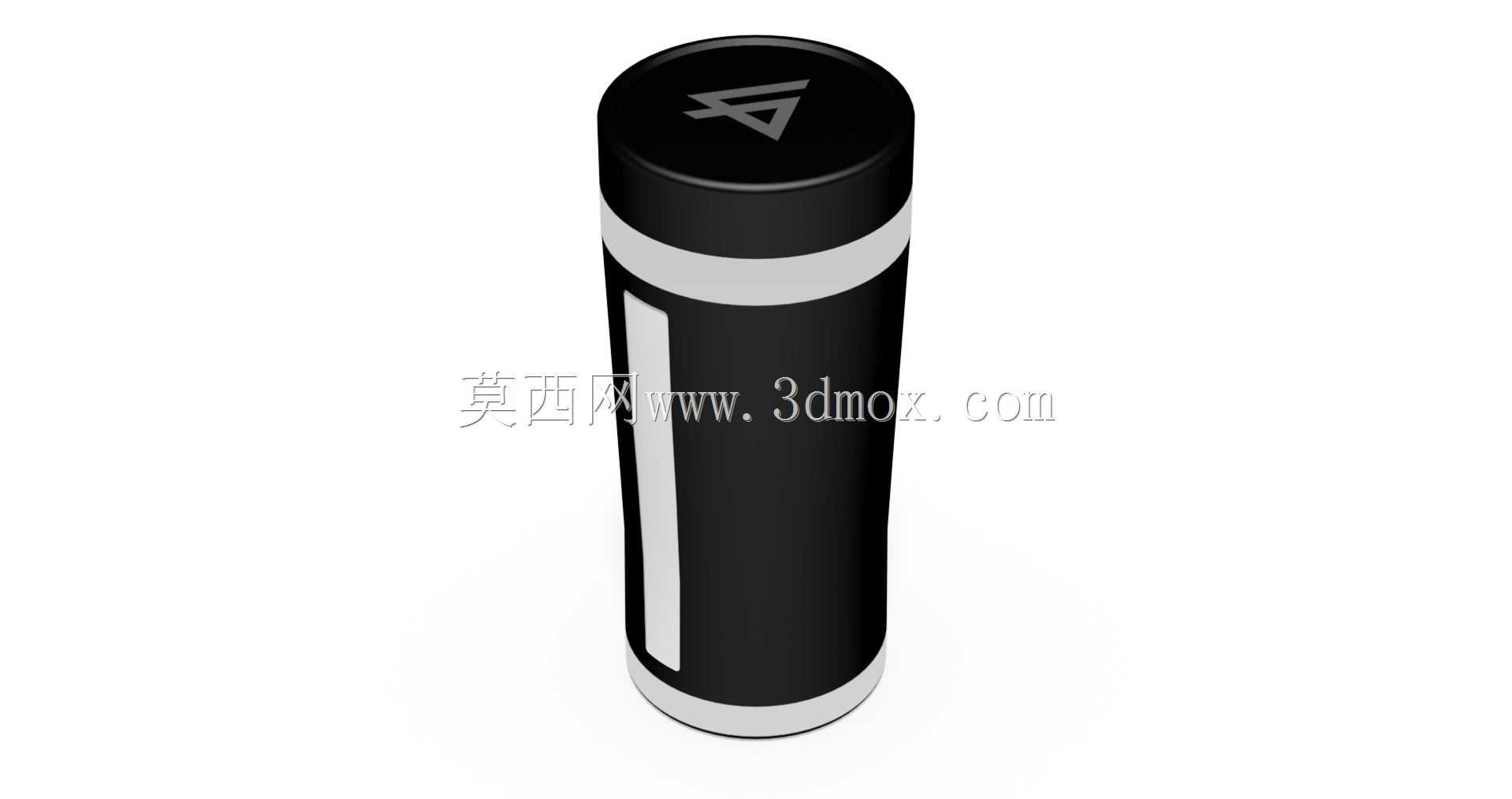

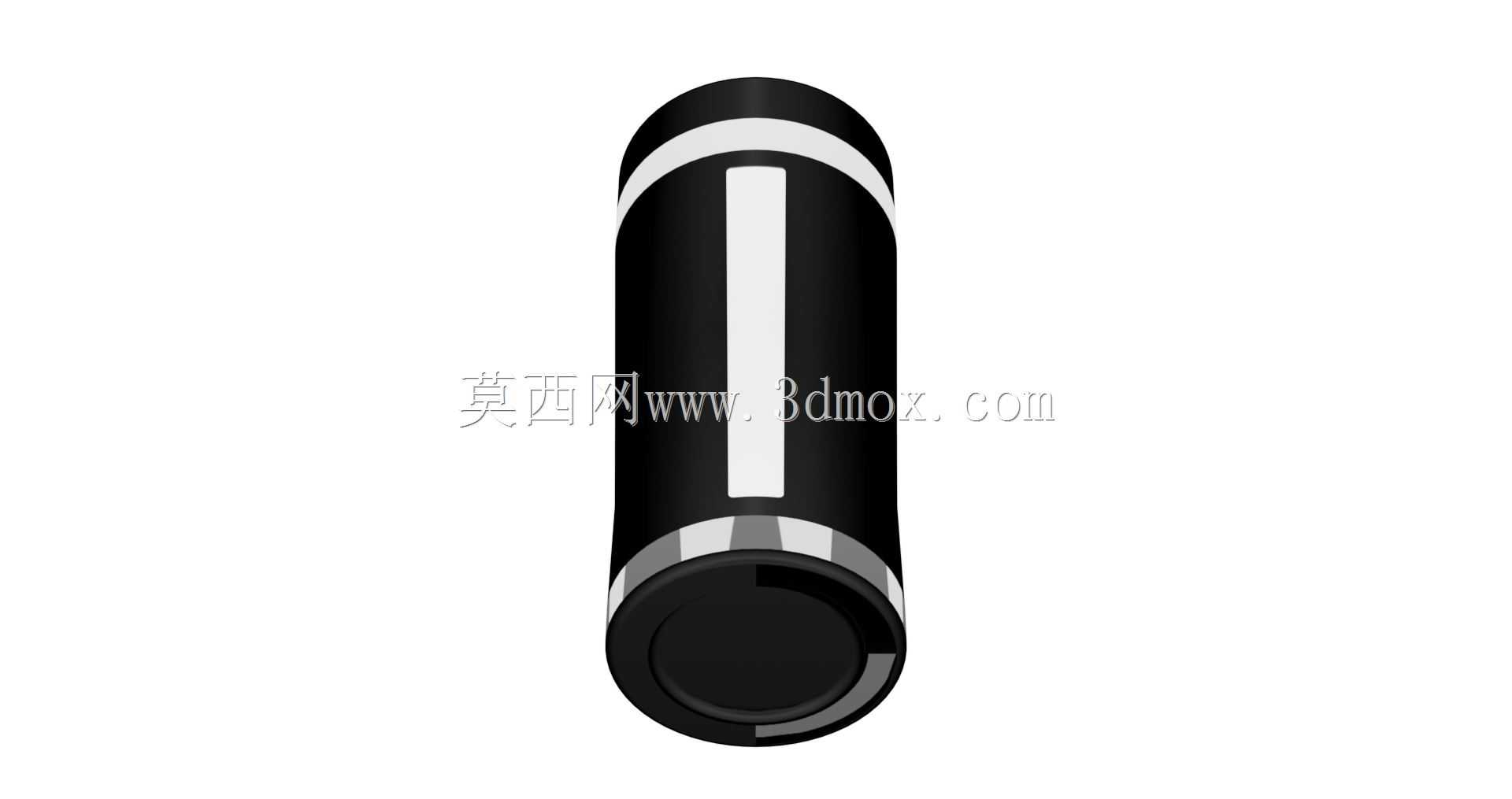

日常通勤、户外短途出行场景里，便携饮水容器的结构合理性直接决定使用体验，这款直身杯的建模过程首先围绕握持手感做了多轮尺寸迭代，最初的方案杯身直径做到了72mm，实际打样验证时发现成年男性单手握持时拇指无法环绕杯身完成单手开盖动作，后续将杯身主体直径调整至66mm，搭配杯身侧面12mm宽度的内凹防滑平面，即便手心出汗或者佩戴薄款劳保手套时，也能稳定握持不会打滑。杯盖部分采用了三段式密封结构，最外层是和杯身同直径的装饰盖，顶面做了内凹的品牌标识沉台，标识下沉0.3mm，既避免日常放置时标识被摩擦磨损，也不会因为凸起结构剐蹭背包内的其他物品；中间层是螺纹锁紧段，采用了1.5mm螺距的梯形螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，反复旋合上千次也不会出现滑牙问题，同时螺纹段预留了0.2mm的硅胶圈安装槽，硅胶圈采用食品级硅胶材质，压缩量控制在25%，既保证倒置不漏水，也不会因为压缩量过大导致开盖需要过大的旋转力矩。最内层是延伸至杯口的挡水唇边，倒水时水流会顺着唇边流出，不会出现沿杯壁流洒的问题。杯身主体采用双层结构设计，内外层之间预留1.5mm的真空隔热腔，建模时特意将内外层的焊接边设置在杯身底部，避免焊接缝出现在握持区域影响手感，底部做了5mm直径的硅胶防滑垫安装槽，防滑垫高出杯底0.8mm，放置在光滑的办公桌面或者金属操作台面上时，不会因为轻微碰撞出现滑动，也能避免杯底和硬质台面摩擦产生刺耳噪音。杯身上下两端的装饰环采用了和杯身主体撞色的设计，建模时装饰环和杯身的配合间隙控制在0.1mm，采用过盈配合加食品级胶水粘接的方式固定，不会出现长期使用后装饰环松动脱落的问题。从实际使用场景出发，这款杯的整体高度控制在220mm，刚好可以放入绝大多数通勤背包的侧袋，也能适配车载杯架的安装尺寸，不会因为过高导致杯架无法固定，或者过矮在杯架内晃动。杯口的内径做了52mm的设计，既可以方便放入常规尺寸的冰块，也能伸手进入杯内完成内壁清洗，避免窄口杯难以清洁内部水垢的问题。建模过程中对所有的棱边都做了R0.5mm的圆角处理，没有尖锐的边角，日常使用时不会划伤手部，杯口的饮用位置做了R2mm的圆弧过渡，嘴唇接触时的贴合度更好，不会出现薄边割嘴的问题。在结构强度验证环节，针对杯身做了1.2米高度自由跌落的仿真模拟，杯底着地时的变形量控制在0.2mm以内，不会出现真空层失效导致的保温性能下降问题，杯盖在拧紧状态下跌落也不会出现弹开漏水的情况。针对日常使用中常见的装盛热水后杯内产生负压难以开盖的问题，在杯盖的硅胶圈位置特意设计了0.1mm的微泄压槽，当杯内温度下降产生负压时，外部空气可以通过泄压槽缓慢进入杯内，平衡内外气压，不会出现放置一段时间后杯盖无法拧开的问题。整个杯体的重量控制在280g左右，空杯携带不会有明显的负重感，满水状态下的总重量在780g左右，单手握持饮用也不会有过重的负担。
