M5规格翼形蝶形紧固螺母结构设计

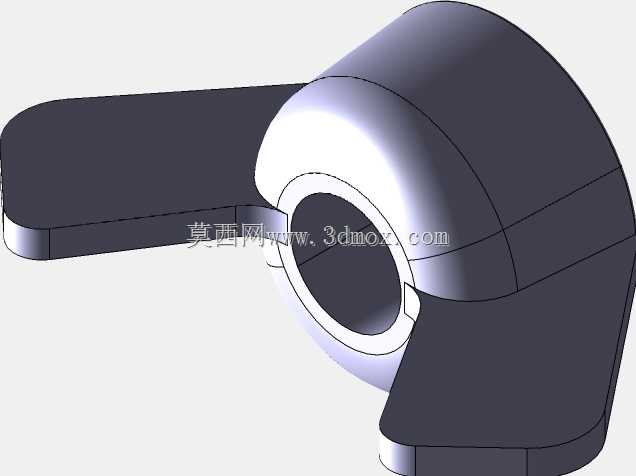

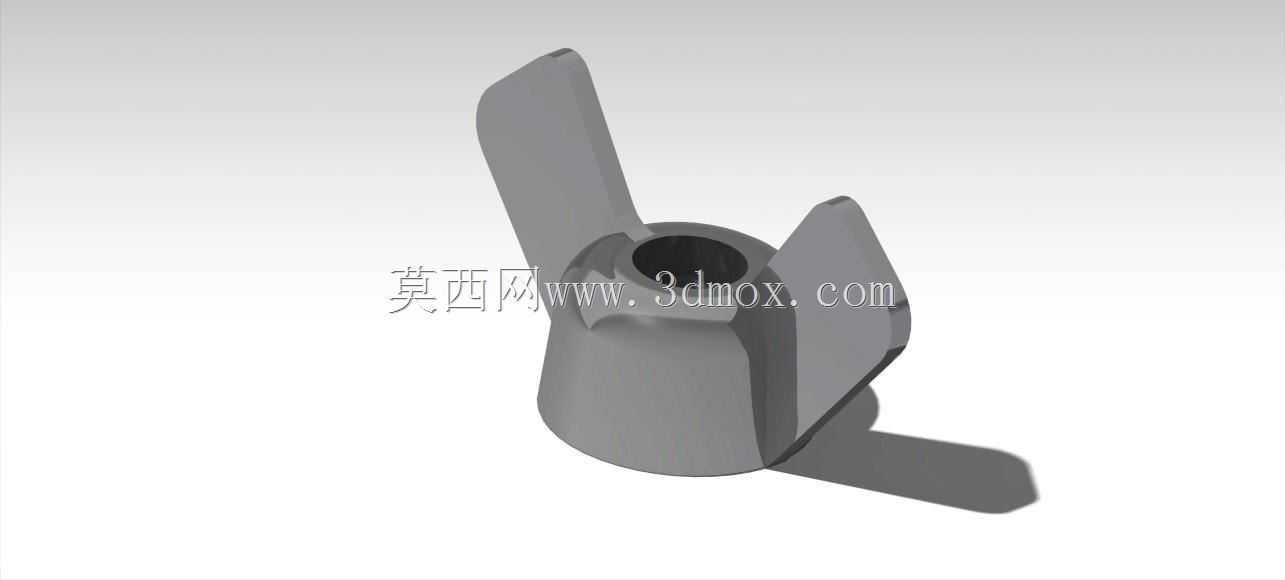

　　日常设备维护、小型工装调试、低压电气柜接线端子排固定、户外小型通信设备机箱拆装这类场景里，经常会遇到需要徒手拆装紧固件、不能借助扳手螺丝刀等工具的工况，这时候翼形螺母的应用优势就非常明显，不需要额外携带工具，操作人员直接用手指捏住两侧翼片就能施加拧紧力矩，完成锁紧或者拆卸操作，在需要频繁拆装调整的工位上，能大幅减少辅助工具取用的时间，提升装配和维护效率。这款M5规格的翼形螺母，整体结构分为中部带内螺纹的基体、两侧对称延伸的翼形施力臂两个核心部分，中部基体为带锥度的圆柱结构，下端面为平整的承压面，和被连接件表面接触时能保证足够的接触面积，避免锁紧时压伤较软的被连接件表面，比如塑料壳体、薄铝片、绝缘胶木板这类材质的安装面。

　　内螺纹部分采用标准M5粗牙螺纹设计，适配市面上绝大多数常规M5外螺纹的螺栓、螺柱，螺纹段的有效旋合长度经过校核，能保证在常规手动拧紧的力矩下，螺纹连接有足够的啮合强度，不会出现滑牙、脱扣的问题，同时也不会因为旋合长度过长导致装配时拧入行程过多，影响装配效率。两侧的翼片采用对称式布局，翼片的外形做了圆弧过渡处理，没有尖锐的棱角，操作人员徒手拧动的时候不会硌手，翼片的厚度和宽度经过优化，手指捏持的时候有足够的接触面积，施加力矩的时候不需要用太大的握力就能达到足够的锁紧力，针对日常手动操作的力矩范围做了结构强度校核，正常手动拧紧的情况下翼片不会出现弯曲变形、断裂的问题。从安装边界来看，这款螺母的整体外接圆尺寸控制得比较紧凑，

　　两侧翼片展开后的最大宽度适配M5螺纹对应的常规安装空间，不会因为翼片过大和周边的结构件产生干涉，在排布比较密集的接线端子排、小型设备的面板固定位上，相邻紧固件之间预留的常规间隙完全可以满足这款翼形螺母的拆装操作空间需求，不需要额外放大安装孔位的间距。设计过程中也考虑了不同使用场景的适配性，下端平整的承压面可以搭配平垫圈使用，在有防松需求的场景下，也可以搭配弹垫或者尼龙防松垫圈，不会因为基体下端的锥度结构影响垫圈的正常承压，翼片和中部基体的连接位置做了大圆角过渡，避免应力集中，在反复拆装受力的情况下，连接位置不会出现应力断裂的问题。和普通的六角螺母相比，翼形螺母的核心优势就是无工具拆装，在一些不允许工具进入的狭小安装空间里，

　　比如设备内部的线束固定支架、机箱内部的小型模块安装位，扳手无法伸入的位置，翼形螺母可以直接用手指操作完成锁紧，在消费类电子设备的小型机箱、教学实验装置、小型民用电器的易拆检修位置，这类紧固件的应用非常普遍，同时在一些需要快速解除锁紧的应急结构上，比如设备的快速检修盖板、临时固定的防护挡板，翼形螺母可以快速拧下，不需要寻找工具，提升应急操作的效率。建模过程中对翼片的曲面做了优化，捏持面的弧度贴合普通人手指的捏持角度，长时间操作的时候也不会产生明显的压痛感，中部基体的内螺纹入口处做了倒角导向，安装的时候可以快速对准螺柱，不需要反复调整对位，降低装配时的对中难度，即使是没有装配经验的操作人员，也能快速完成螺母的旋入操作。整体结构没有多余的复杂特征，适合采用压铸、冷镦这类批量成型工艺加工，加工过程中材料利用率高，不需要过多的后续机加工序，能有效控制批量生产的成本，同时结构的一致性容易保证，适合大规模量产应用在各类通用五金配套场景中。
