消防喷淋式铜质洒水喷头结构设计

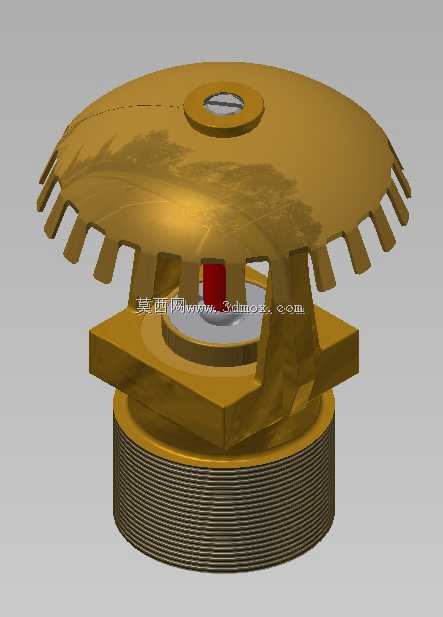

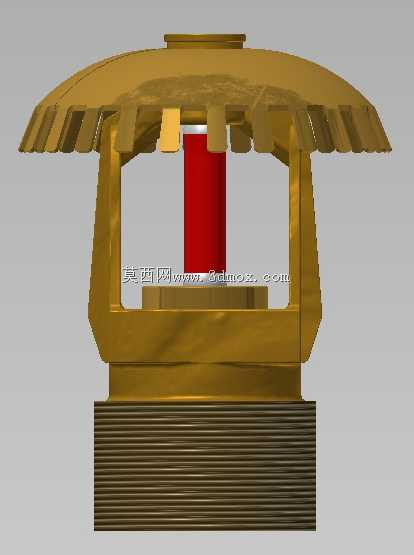

　　该构件属于消防灭火系统中的末端洒水执行部件，主要应用于民用建筑、工业厂房、仓储库房等场所的湿式自动喷水灭火系统管网末端，安装在供水支管的出水口位置，日常处于管网压力保压密封状态，当防护区域出现火情导致环境温度达到动作阈值时，构件内部的热敏触发元件破裂脱落，密封结构失去支撑后在管网水压作用下开启，水流通过导流结构均匀洒向防护区域，实现控火、灭火的作用。从结构设计来看，整体采用上下分层的装配逻辑，底部为带外螺纹的连接基座，螺纹规格适配常规消防供水支管的标准接口，安装时可直接与预制好的支管螺纹端旋合，基座上部设置方形支撑框架，为上部的溅水盘提供稳定的结构支撑，框架中心预留热敏元件的安装定位槽，热敏元件采用玻璃球结构，

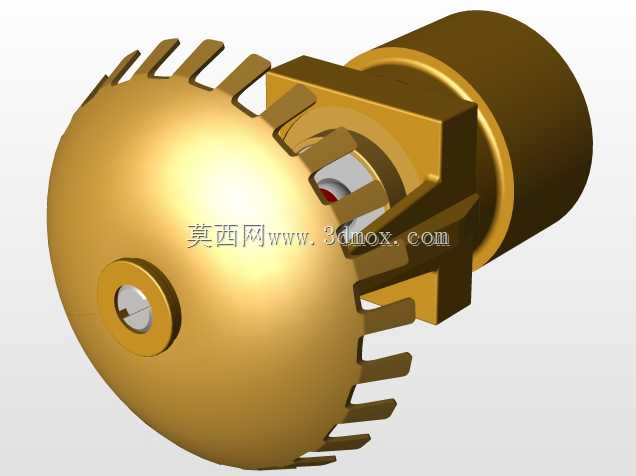

　　上端抵接溅水盘中心的密封压盖，下端抵接基座中心的进水口密封座，常温状态下玻璃球承受预紧压力，将密封座紧压在进水口端面上，实现管网水的密封阻断。上部溅水盘采用伞形弧面结构，边缘均匀分布齿形导流槽，当水流从进水口喷出后，首先冲击溅水盘的内弧面，通过弧面的导流作用将水流向四周分散，边缘的齿形槽会将连续水流切割成均匀的水滴颗粒，扩大洒水覆盖范围，同时保证布水均匀度，避免出现局部洒水空白区域。溅水盘中心设置凸起的定位台，与密封压盖配合实现热敏元件的同轴定位，保证装配过程中热敏元件的受力方向与轴线重合，避免偏载导致的误动作或者密封失效。在安装边界方面，底部螺纹基座的外径与溅水盘的最大外径形成明确的安装避让范围，

　　安装时需要保证溅水盘下方无遮挡构件，与吊顶、楼板或者下方堆放物料的距离满足消防规范的要求，避免遮挡洒水路径影响灭火效果。结构设计过程中充分考虑了长期带压工作的可靠性，所有与水接触的构件均采用铜质材料加工，具备良好的耐锈蚀性能，能够在潮湿的管网环境中长期工作不出现锈蚀卡滞，方形支撑框架的截面尺寸经过受力校核，能够承受管网工作压力下的水流冲击，不会出现框架变形导致的溅水盘偏移。导流齿的角度与深度经过布水试验验证，能够在标准工作压力下将水流均匀分布到规定的保护半径范围内，不同方向的洒水量偏差控制在规范允许的区间内，保证防护区域内的喷水强度满足灭火要求。密封座采用弹性密封材料与铜质基座配合，密封面经过精加工处理，

　　常温保压状态下不会出现渗漏问题，同时在热敏元件动作后，密封座能够在水流冲击下完全脱离进水口，不会出现卡滞导致水流无法完全释放的问题。整体装配结构无复杂的活动构件，日常状态下无相对运动部件，降低了长期使用过程中的故障概率，安装过程仅需与支管螺纹旋合即可，不需要额外的调整工序，适配现场快速施工的需求。在不同的应用场景下，该结构可通过更换不同动作温度的热敏元件，适配不同环境温度的防护场所，比如高温车间可选用更高动作温度的热敏元件，避免日常环境温度过高导致的误喷，低温场所可配合干式系统使用，结构本身的耐低温性能满足常规低温环境的使用要求。溅水盘的齿形结构同时兼顾了向上与向下安装的布水需求，无论是直立式安装还是下垂式安装，都能通过齿形导流实现均匀布水，不需要额外更换溅水盘构件，提升了产品的场景适配性。
