立式滚轮调节支撑安装组件结构

　　这套立式滚轮调节支撑结构，在轻工输送线、小型工装定位工位、非标自动化辅助定位场景里的出镜率不低，很多做窄幅带料输送、小型工件顶升定位的结构工程师，都接触过类似的功能构件。从实际使用场景来说，它最常被布置在输送线的侧边张紧工位、小型工装的竖向导向限位段，或是需要对滚轮高度、前后位置做微调的浮动支撑点位，相比一体式焊接固定的滚轮支架，这种分体可调的结构能抵消机架焊接变形、安装面加工误差带来的装配偏差，后期维护更换易损件也不用整体拆换基座，运维成本能降不少。

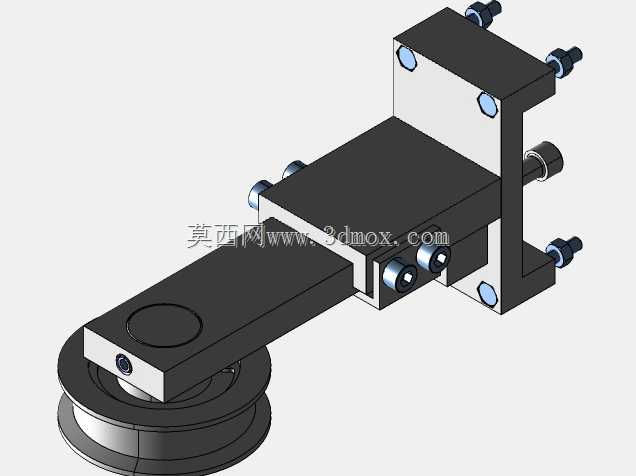

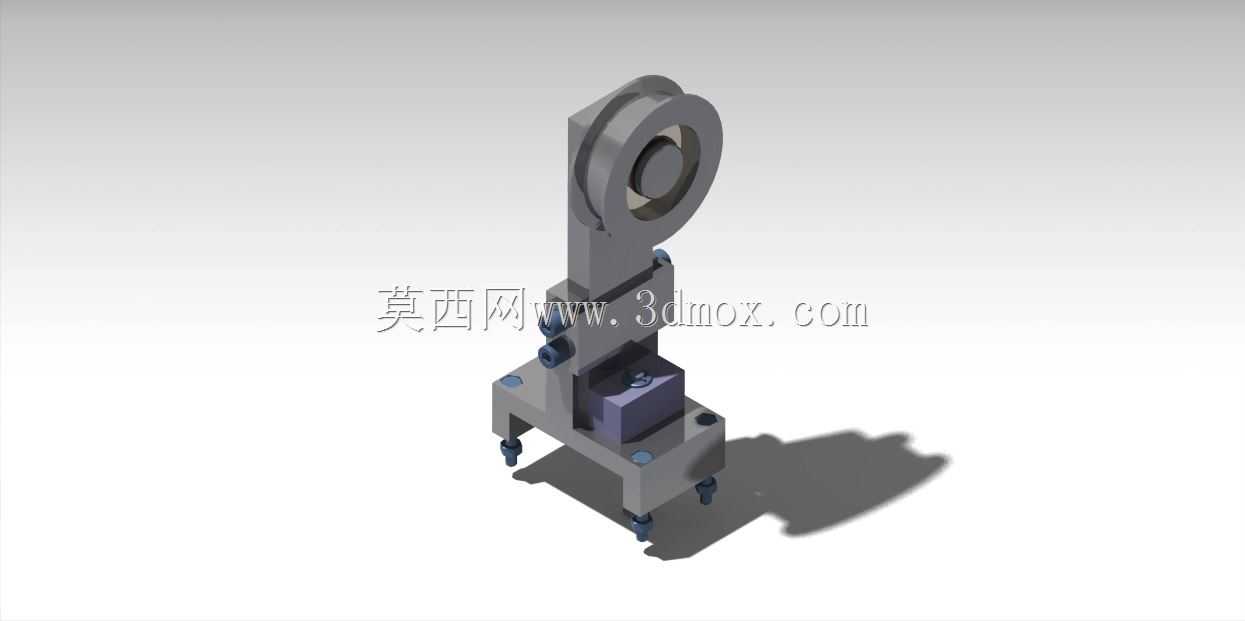

　　从功能特性上拆解，这套结构分为三个核心功能段：最上方的滚轮承载段，中间的竖向连接调节段，最下方的安装固定基座段。上方的滚轮采用内嵌轴承的铰接结构，滚轮外圈做了圆弧过渡处理，和被支撑的带料、杆件接触时不会出现硬边刮擦，滚轮和支架的铰接轴两端做了防松卡簧限位，长时间往复转动也不会出现轴窜动的问题。中间的连接段采用了双螺栓锁紧的调节结构，松开两侧的锁紧螺栓时，上方的滚轮支架可以沿着竖向导槽做小范围的高度调整，调整到位后锁紧螺栓就能完全锁死位置，不会因为设备运行的振动出现位置偏移，这种调节结构的调节行程虽然不大，但足够覆盖现场安装的误差补偿需求，比长行程的滑轨调节结构刚性更好，承受径向载荷时的形变更小。下方的安装基座是整块方料加工而成的，四个角预留了内六角安装螺栓的沉孔，基座底部做了0.2mm深度的铣平加工面，和设备机架的安装面贴合时能保证接触面积，不会出现点接触导致的安装应力集中，基座中间还预留了一个方形的嵌装槽，可以根据使用需求嵌装缓冲垫、阻尼块或是硬质合金耐磨片，适配不同载荷工况的使用需求。

　　设计思路上，这套结构没有追求复杂的功能集成，而是把可调支撑的核心需求——刚性、可调性、易维护——放在了优先级最高的位置。整体结构没有采用复杂的曲面造型，所有加工面都是平面、圆柱面这类常规机加工能实现的特征，没有五轴加工才能完成的特殊结构，普通的立式加工中心、普通铣床甚至钳工划线配合钻床就能完成大部分加工工序，加工成本控制得比较合理。结构的装配逻辑也做了简化，所有连接螺栓都是标准内六角圆柱头螺钉，没有定制的特殊紧固件，滚轮部分的轴承也是标准深沟球轴承，后期备件采购不需要找原厂定制，市面上的标准件就能直接替换。在安装边界上，这套结构的基座安装孔位采用对称分布设计，横向和纵向的孔距都采用了行业常用的整数尺寸，不管是安装在铝型材机架上还是碳钢焊接机架上，都不用额外做转接板，直接通过螺栓就能固定；整体的竖向高度控制在紧凑区间，不会占用过多的设备安装空间，对于安装空间局促的小型非标设备来说，这种紧凑的尺寸设计能大幅降低整体布局的难度。另外在受力设计上，竖向连接段的截面做了加厚处理，当滚轮承受径向载荷时，力的传递路径是从滚轮轴到连接支架，再通过锁紧螺栓传递到下方的安装基座，最后分散到整个设备机架上，力线传递非常直接，没有出现悬臂过长导致的应力集中点，就算承受额定范围内的冲击载荷，结构也不会出现永久变形。很多工程师在做类似结构的时候容易忽略锁紧螺栓的受力方向，把螺栓布置在受剪切的位置，这套结构的锁紧螺栓是压紧在连接支架的侧面，受力是预紧后的摩擦力承载，螺栓本身不承受剪切力，螺栓的使用寿命更长，也不会因为剪切力出现螺栓断裂的故障。在细节处理上，所有的棱边都做了C1的倒角处理，一方面是避免安装的时候划伤操作人员，另一方面也能去除加工产生的毛刺，不会因为毛刺脱落掉落到设备的传动部位造成卡滞。滚轮的铰接轴和支架的配合采用了过渡配合，装配的时候不需要大力敲击，用铜棒轻轻敲入就能到位，后期拆卸更换轴承的时候也不会把支架的配合面拉伤。
