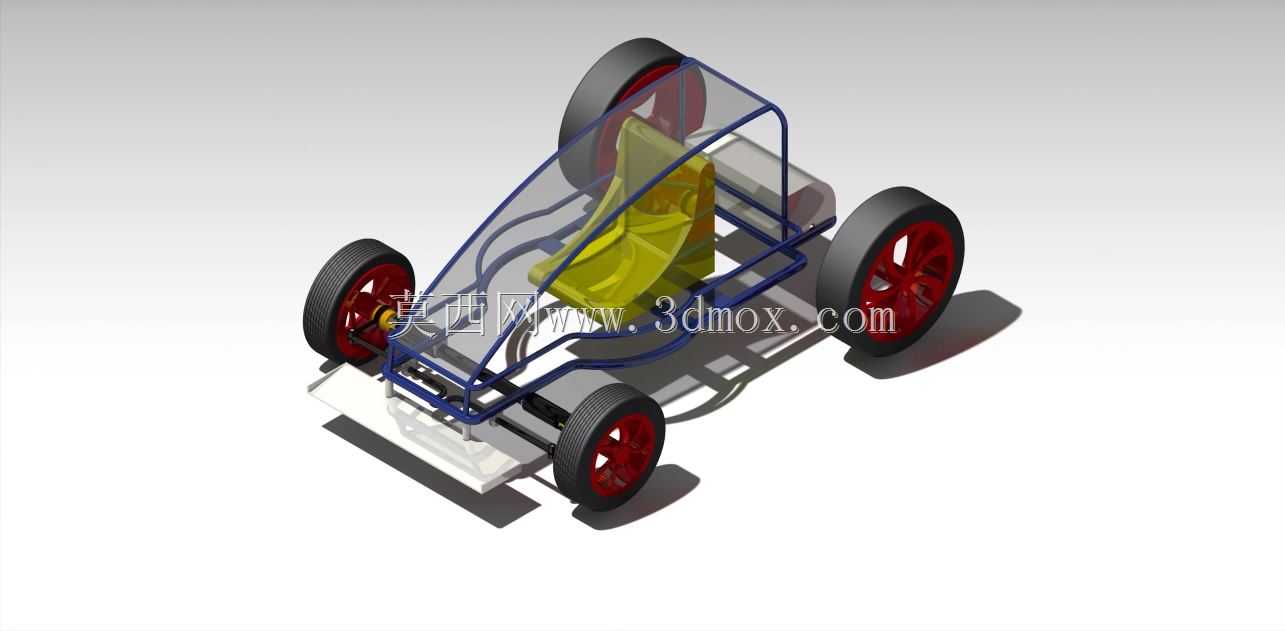

小型四轮钢管结构越野代步车车架

这款车架采用外露式钢管桁架结构，主体承载框架由圆形薄壁管材弯折后拼接成型，管材衔接处采用相贯线切割配合焊接固定，整体形成闭合的笼式承载结构，能够在车辆发生侧翻或正面碰撞时，为座舱区域预留足够的生存空间，避免结构变形侵入乘员活动区域。车架前部预留了前悬安装点位，上下摆臂的固定支座直接焊接在主纵梁前端，支座上的安装孔位同轴度公差控制在0.1mm以内，可适配不等长双横臂独立悬架结构，转向机的安装位设置在前轴后方的横梁上，预留的安装孔位可兼容齿轮齿条式转向机的固定需求，转向拉杆的活动空间在建模阶段已经做了运动干涉校验，左右轮打满方向时不会与车架管材发生剐蹭。座舱区域的尺寸按照单人驾乘的空间需求设计，座椅安装位设置在车架中部的下沉区域，座椅固定点的间距符合通用运动型座椅的安装尺寸，座椅靠背后方预留了动力单元的安装空间，可容纳小型内燃机或者轮毂电机的控制器、电池组等部件，动力单元的安装支座做了加强筋处理，能够承受动力输出时的反向扭矩，避免长期使用后支座出现开焊变形。车架后部设置了后悬安装位，可适配整体式后桥或者独立后悬结构，后轴上方的横梁预留了减震器的上安装点，安装点的角度按照减震器工作行程的最佳受力角度设置，能够最大化发挥减震器的阻尼效果，减少颠簸路面传递到车架的冲击载荷。车架最前端设置了前防撞梁结构，防撞梁采用比主框架管径稍小的管材制作，通过两个斜向支撑管与主纵梁连接，发生低速碰撞时防撞梁可率先溃缩吸能，降低碰撞对主框架结构的损伤。车轮安装位的轮距参数按照小型全地形车的通用尺寸设定，前后轮距保持一致，轴距参数适配小型越野轮胎的转弯半径需求，最小离地间隙在满载状态下可达到150mm以上，能够满足非铺装路面的通行需求，避免车架底部被路面凸起剐蹭。整个车架的管材排布充分考虑了后期加装覆盖件的需求，座舱上方的弧形管材可作为透明挡风罩的固定基础，车身侧围的管材上预留了覆盖件安装的小孔位，后期加装塑料或者金属覆盖件时不需要额外在主框架上钻孔，避免破坏车架的整体结构强度。在建模过程中，所有管材的弯折半径都按照常规弯管机的加工能力设定，没有出现过小弯折半径导致无法加工的结构，所有焊接位置都预留了足够的焊接操作空间，不会出现焊枪无法抵达的死角，能够降低实际生产过程中的加工难度，减少工艺成本。车架的整体重心经过配平调整，主要承载部件的安装位置都集中在车架中部偏低的区域，能够降低整车重心高度，提升车辆行驶时的侧倾稳定性，在过弯时减少侧翻风险。车架后部还预留了置物架的安装点位，可固定小型置物筐或者备用油箱，拓展车辆的实用功能，走线孔位都设置在管材内侧，后期布置刹车管路、电路线路时可从管材内部穿过，既能够保护线路不受外力损坏，也能让整车外观更加整洁，避免线路外露影响美观。
