双轨承载式滚轮行走导向机构

项目分类:通用机械零部件 发布时间:2021-10-21 ID:333985
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构
  • 双轨承载式滚轮行走导向机构

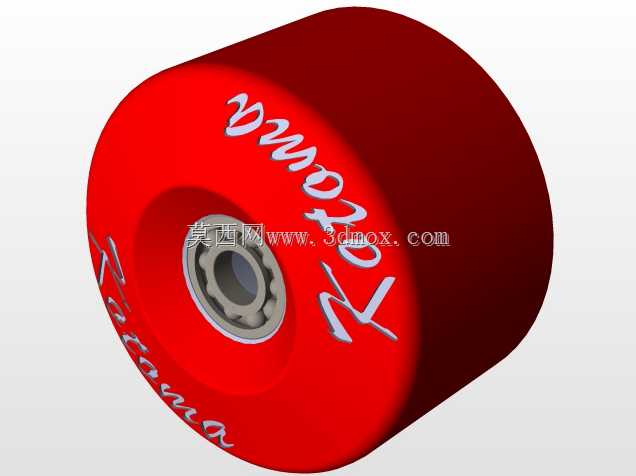

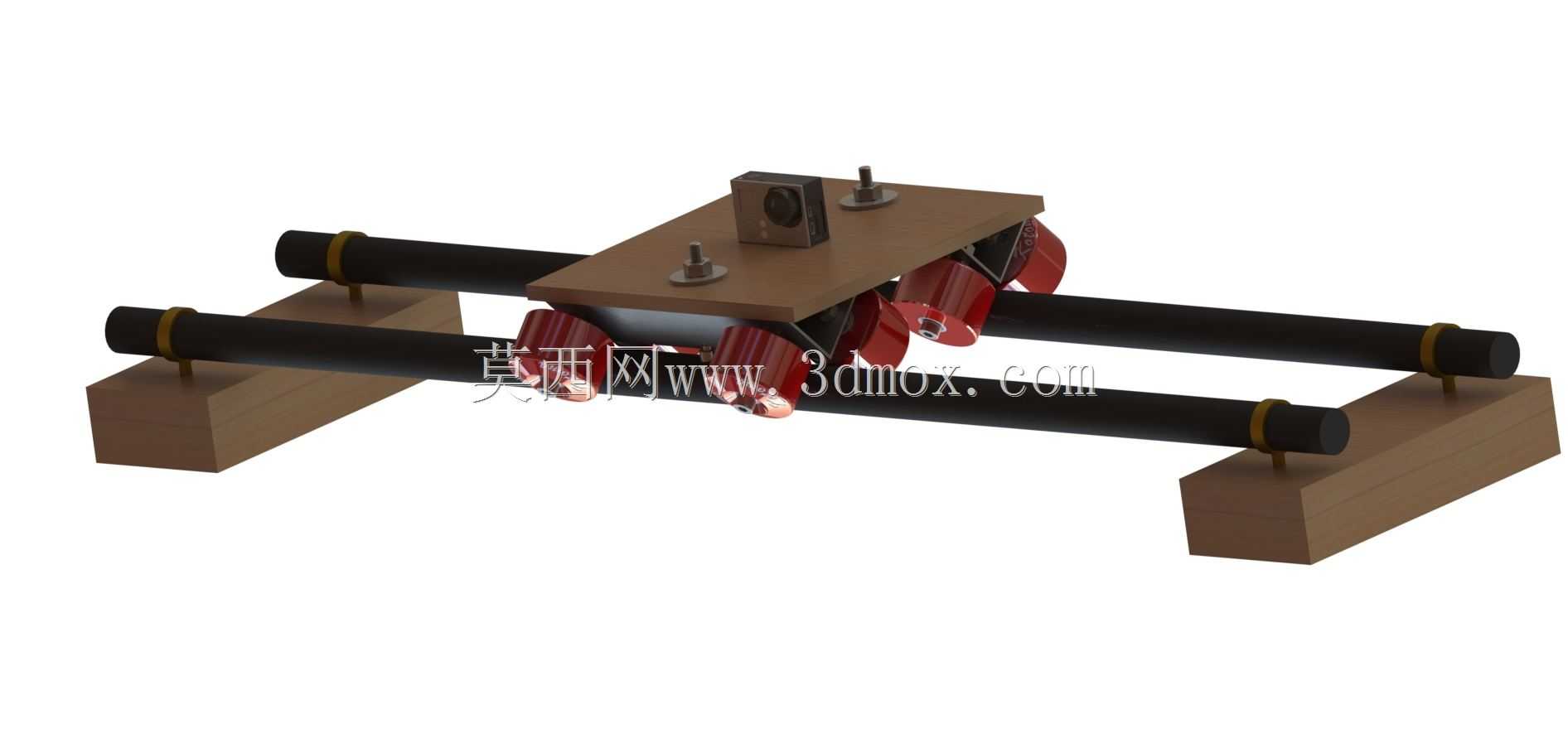

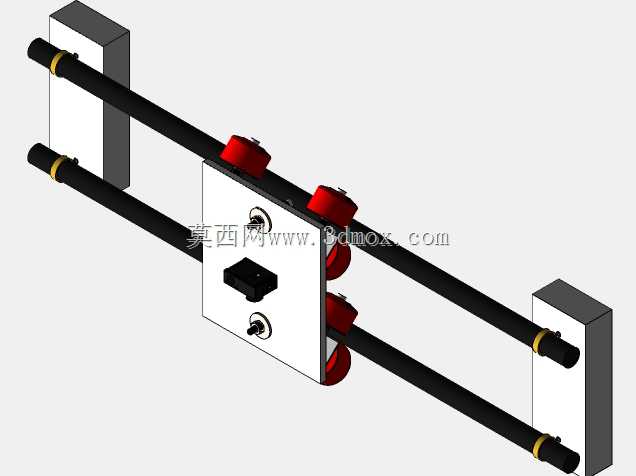

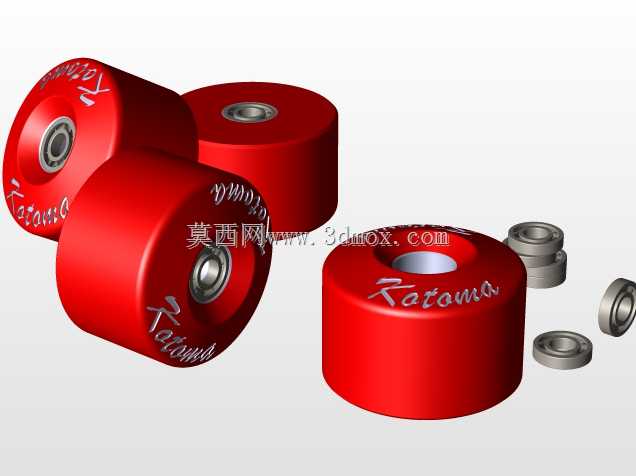

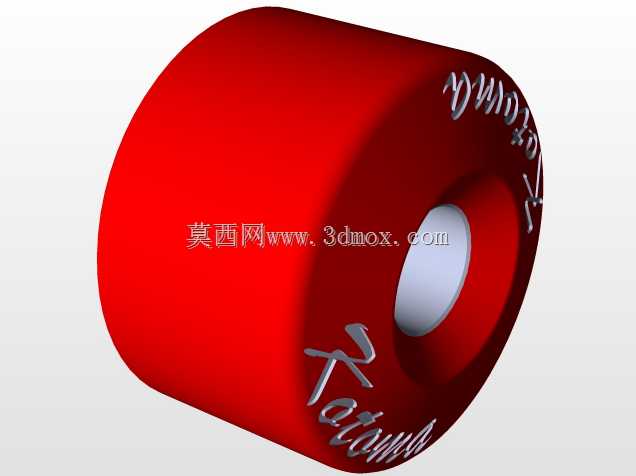

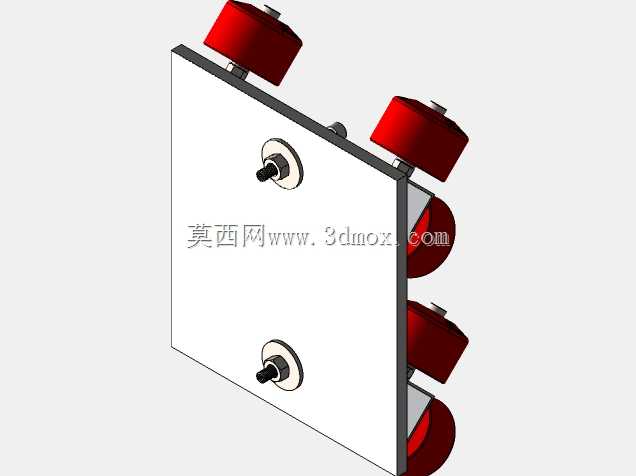

  该机构主要应用于需要沿固定双轨做直线往复移动的工业场景,常见于自动化生产线的工位移送、轻型物料的定点输送、检测设备的扫描移动平台等工况,可在水平布置的平行轨道上实现平稳的直线运动,承担上部搭载工装、工件或检测组件的承载与移动功能。从结构功能来看,整套机构以中部的承载安装板作为上部载荷的承接基础,安装板上预留的安装位可直接固定待搭载的功能组件,不需要额外增设转接板,减少整体安装高度。承载板下方对称布置四组带圆弧槽面的红色滚轮,滚轮的槽型与配套圆轨的外圆面完全贴合,每侧轨道对应上下两组滚轮,形成抱轨式的配合结构,这种设计既能承受竖直方向的载荷,也能抵消横向的倾覆力矩,避免移动过程中出现脱轨、侧偏的问题,即使上部载荷存在一定的偏载,

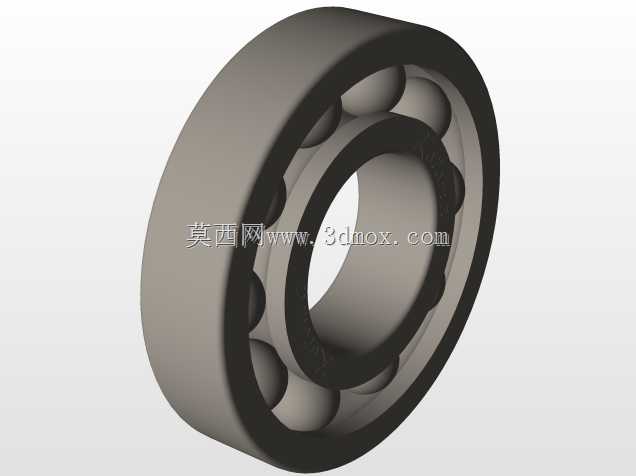

  滚轮组也能通过多点接触分散受力,保证运行的稳定性。两侧的平行圆轨通过端部的支撑块固定在安装基础上,支撑块上预留的轨道安装孔可对轨道的平行度做微调,安装时可通过塞尺检测两侧滚轮与轨道的配合间隙,保证四个滚轮都能均匀接触轨道面,避免出现单组滚轮受力过大导致的磨损加剧问题。设计过程中优先考虑了运行的顺畅性与安装的便捷性,滚轮内部集成了免维护的滚动轴承,转动阻力小,不需要频繁加注润滑脂,适配长时间连续运行的工况;承载板上设置的带座安装位,可根据实际需求加装驱动连接件,既可以搭配丝杆、同步带做主动驱动,也可以作为无动力的滑动承载台由外部机构推拉移动,适配不同的动力配置需求。从安装边界来看,整套机构的横向宽度由两侧轨道的中心距决定,

  纵向长度可根据实际行程需求调整轨道长度,承载板的厚度根据额定载荷做对应选型,当前结构的承载板厚度可满足50kg以内的上部载荷承载需求,若需要更大载荷可同步加厚承载板、加大滚轮规格。滚轮与轨道的配合间隙控制在0.1mm以内,既不会因为间隙过大出现运行晃动,也不会因为间隙过小导致卡滞,在常温车间环境下可长期稳定运行。轨道端部的支撑块采用方块式结构,底面为平面,可直接通过螺栓固定在型材架或钢制安装平台上,不需要做复杂的基础加工,降低现场安装的调试难度。在实际应用中,这类机构常被用在小型喷涂设备的喷枪移动架、电子元件检测的探头移送台、轻型装配线的工件周转台等位置,相比直线导轨搭配滑块的结构,

  这种圆轨配合槽型滚轮的结构对安装面的平面度要求更低,抗粉尘能力更强,在有少量切削碎屑、粉尘的车间环境中也能正常运行,不会像精密直线导轨那样容易因为异物进入出现卡顿、磨损的问题。设计时还考虑了维护的便捷性,滚轮与承载板之间通过螺栓轴连接,当滚轮出现磨损时,只需要拆下轴端的紧固件即可快速更换滚轮,不需要整体拆解承载平台,减少设备停机维护的时间。承载板上的安装孔位采用标准化间距设置,可直接搭配常用的工业铝型材配件、工装夹具进行固定,不需要重新打孔加工,缩短现场组装的周期。
