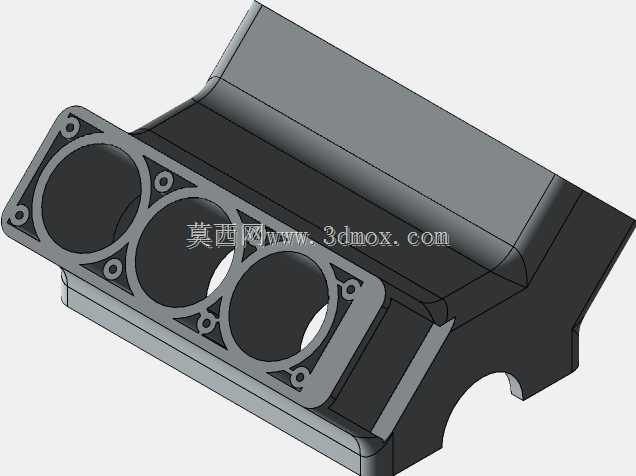

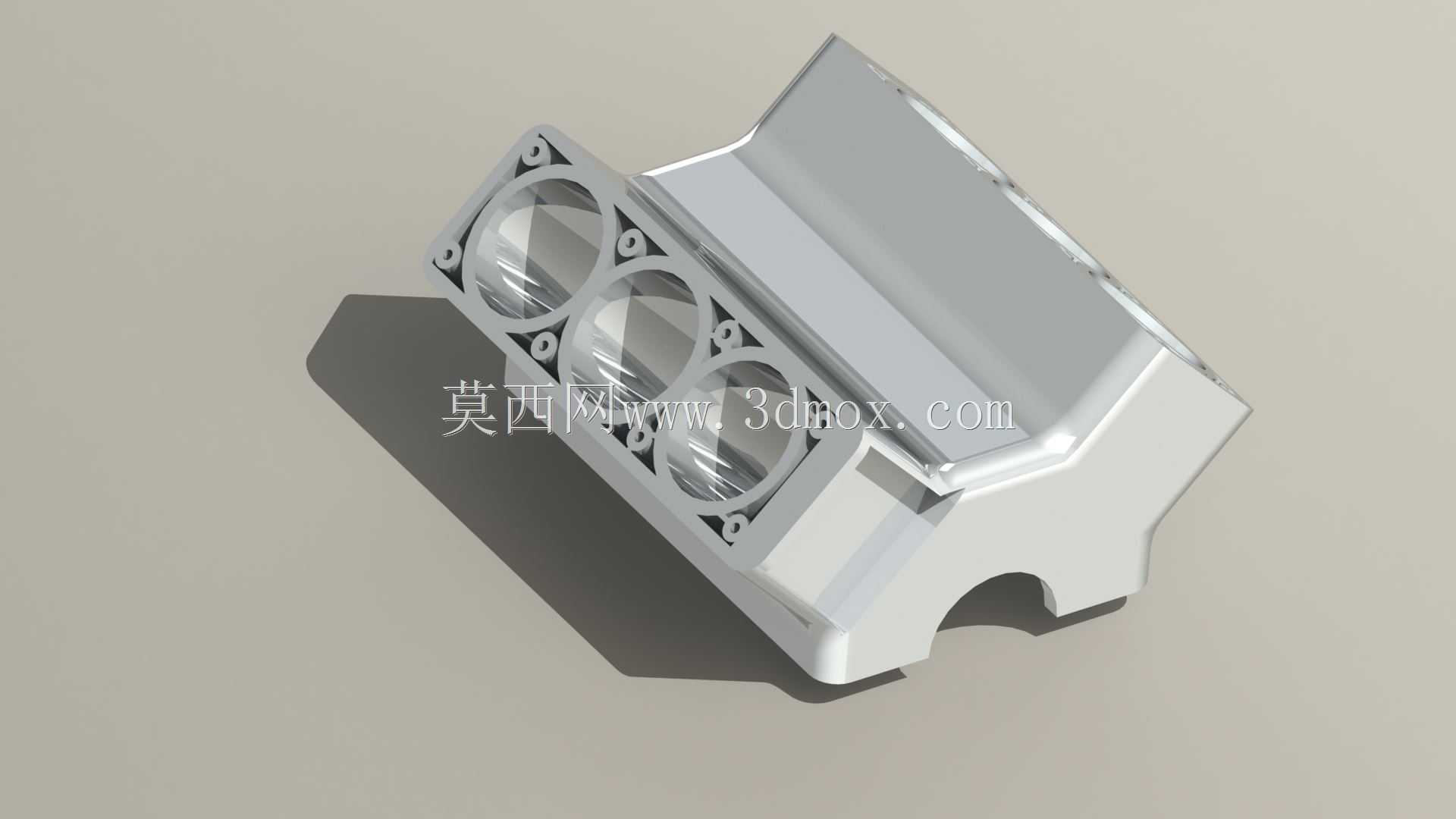

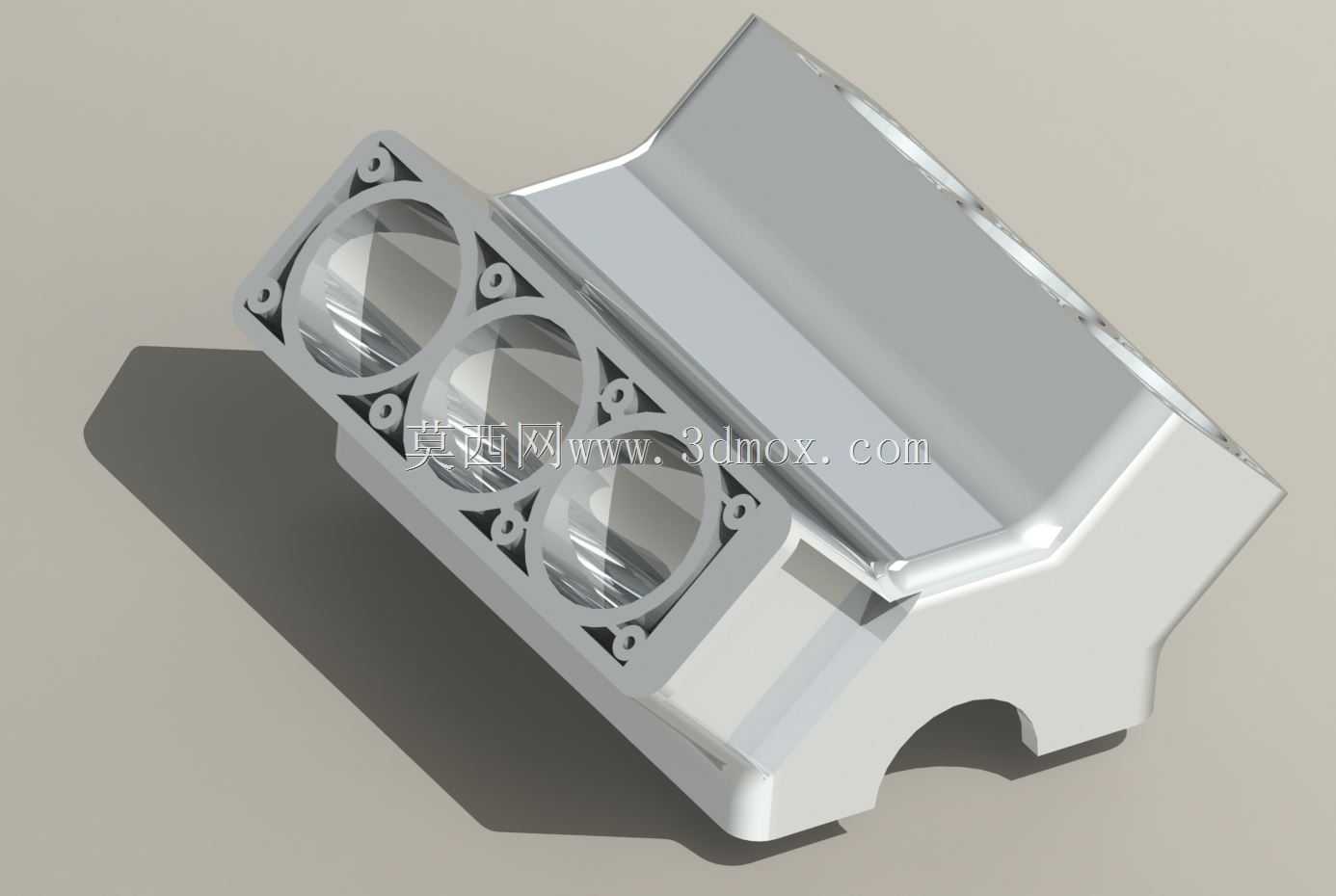

直列三缸内燃机缸体结构三维造型

这款直列三缸结构的缸体，是往复式内燃机的核心承载基体，在小排量乘用车、通用小型动力机组、农用机械动力单元中应用广泛，作为整台发动机的装配基准件，它需要承载曲柄连杆机构的往复冲击载荷，同时集成所有附属系统的安装接口与流体通道，设计过程中需要兼顾结构刚度、轻量化、流体阻力、热变形补偿等多维度的工程需求。从结构布局来看，三个气缸呈直列排布，缸孔周边设计有均匀分布的螺栓凸台，用于紧固气缸盖，每个螺栓凸台都做了加厚的加强筋过渡，直接延伸至缸体侧壁的主受力框架上，避免缸盖螺栓的压紧力导致缸孔变形，影响活塞环的密封性能。缸体下半部分集成了曲轴箱结构，曲轴安装的主轴承座与缸体本体为一体化设计，主轴承座两侧设置有横向加强筋，用来平衡曲轴运转时产生的侧向冲击力，同时在曲轴箱侧壁预留了机油回流通道，让气缸盖处润滑后的机油能够顺畅回流至油底壳，避免出现机油滞留导致的呼吸损耗增大问题。冷却系统的通道采用集成式设计，围绕每个气缸孔布置了连通的水套，水套的壁厚经过反复校核，既保证冷却液能够充分覆盖缸孔的高温区域，带走燃烧过程传递到缸壁的热量，又避免水套过厚导致缸体整体重量增加、暖机速度变慢；进排气侧的通道接口直接铸造成型在缸体的对应侧面，接口处的密封平面预留了精加工余量，安装时可以通过铣削保证平面度，配合密封垫实现气道的密封，避免进气泄漏或者排气窜气的问题。从安装边界来看，缸体的前端面预留了正时机构、水泵、机油泵的安装定位止口，所有安装孔的位置度公差控制在0.1mm以内，保证附属部件装配后的同轴度要求；后端面设计有飞轮壳的连接法兰，法兰平面与曲轴主轴承孔的垂直度有严格要求，避免飞轮运转时出现端面跳动。缸体的两侧设计有发动机悬置的安装凸台，凸台位置经过重心匹配计算，保证发动机装车后悬置点能够有效过滤运转时的振动传递。在建模过程中，所有的铸造圆角都按照实际铸造工艺要求设置，避免出现应力集中的尖角，壁厚过渡处采用渐变设计，防止铸造过程中出现缩孔、冷隔等缺陷；缸孔内壁预留了珩磨加工余量，主轴承孔也预留了镗削余量，保证后续机加工后能够达到设计要求的尺寸精度与表面粗糙度。这类集成式缸体相比分体式设计，减少了零部件数量，降低了装配环节的密封风险，同时整体刚度更好，能够承受更高的爆发压力，适合小排量高功率密度的内燃机使用，在设计时还需要考虑不同零部件的热膨胀系数差异，在铝合金缸体的设计中会针对缸孔部分采用铸铁缸套的结构，平衡热膨胀与耐磨性能的需求，而这款模型呈现的是一体化铸造成型的缸体结构，所有的加强筋、通道、安装凸台都做了完整的还原，能够直接用于教学演示、结构分析、装配模拟等场景，帮助设计人员理解内燃机核心部件的结构逻辑，也可以作为同类型产品设计的参考原型，校核不同布局下的结构刚度与流体通道走向是否合理。
