民用航空涡轮风扇喷气式动力装置

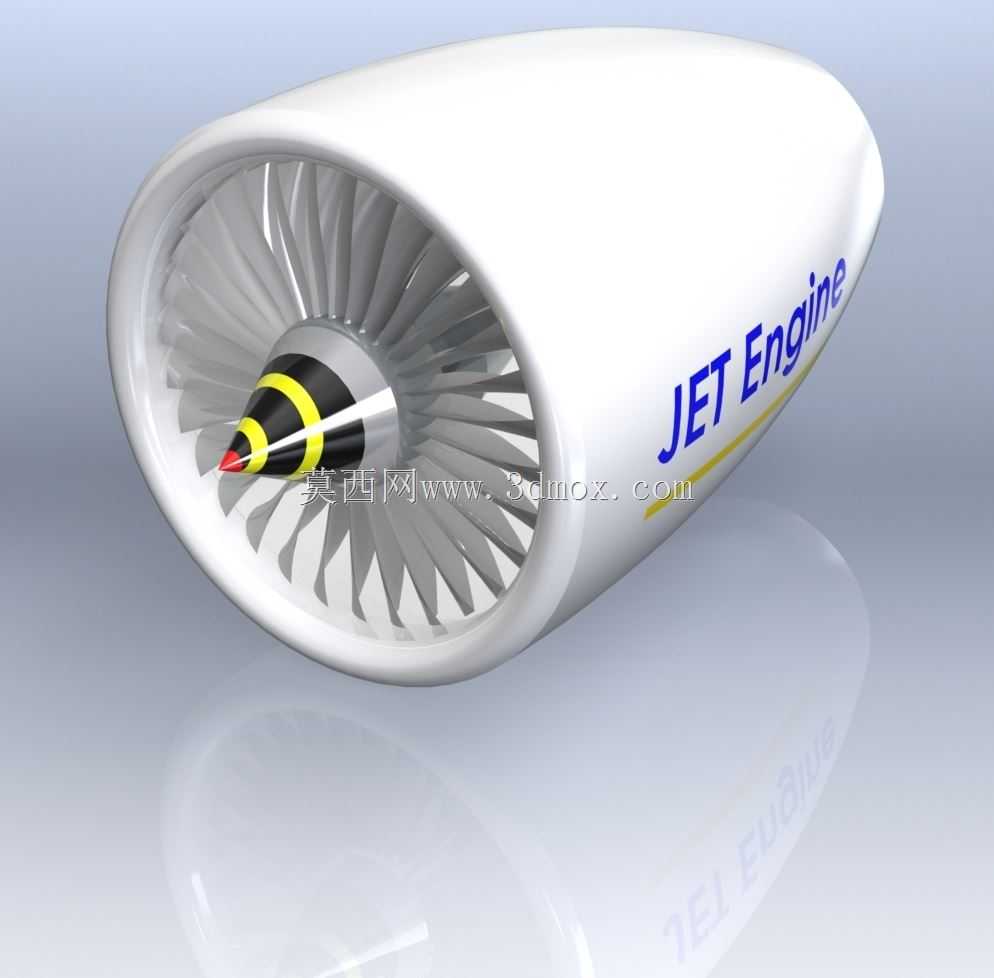

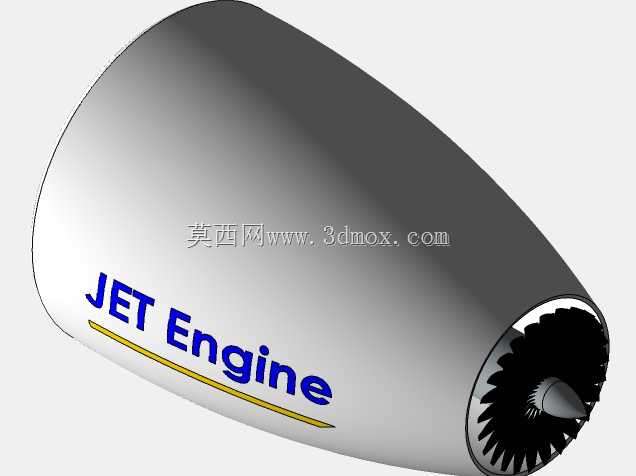

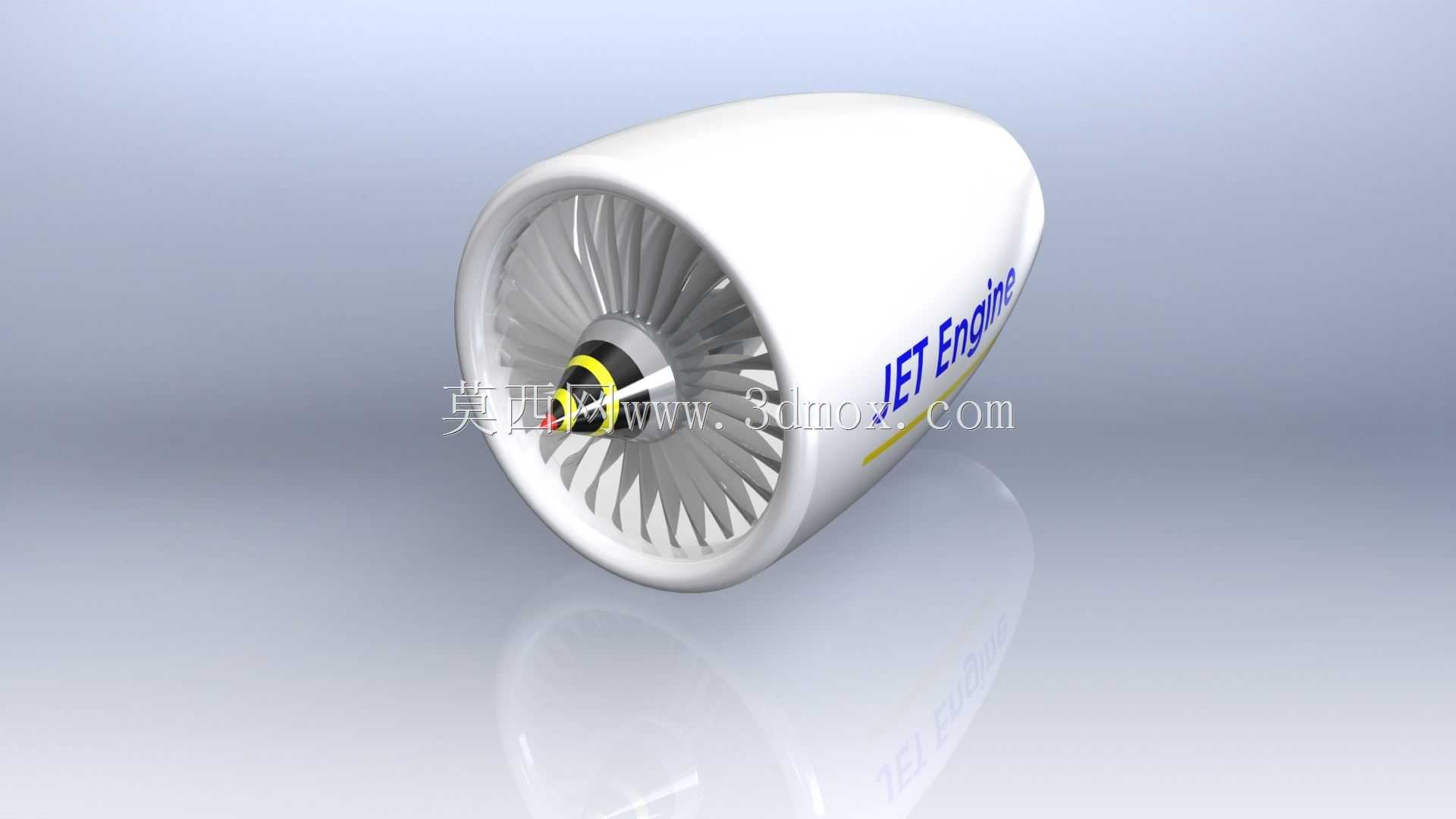

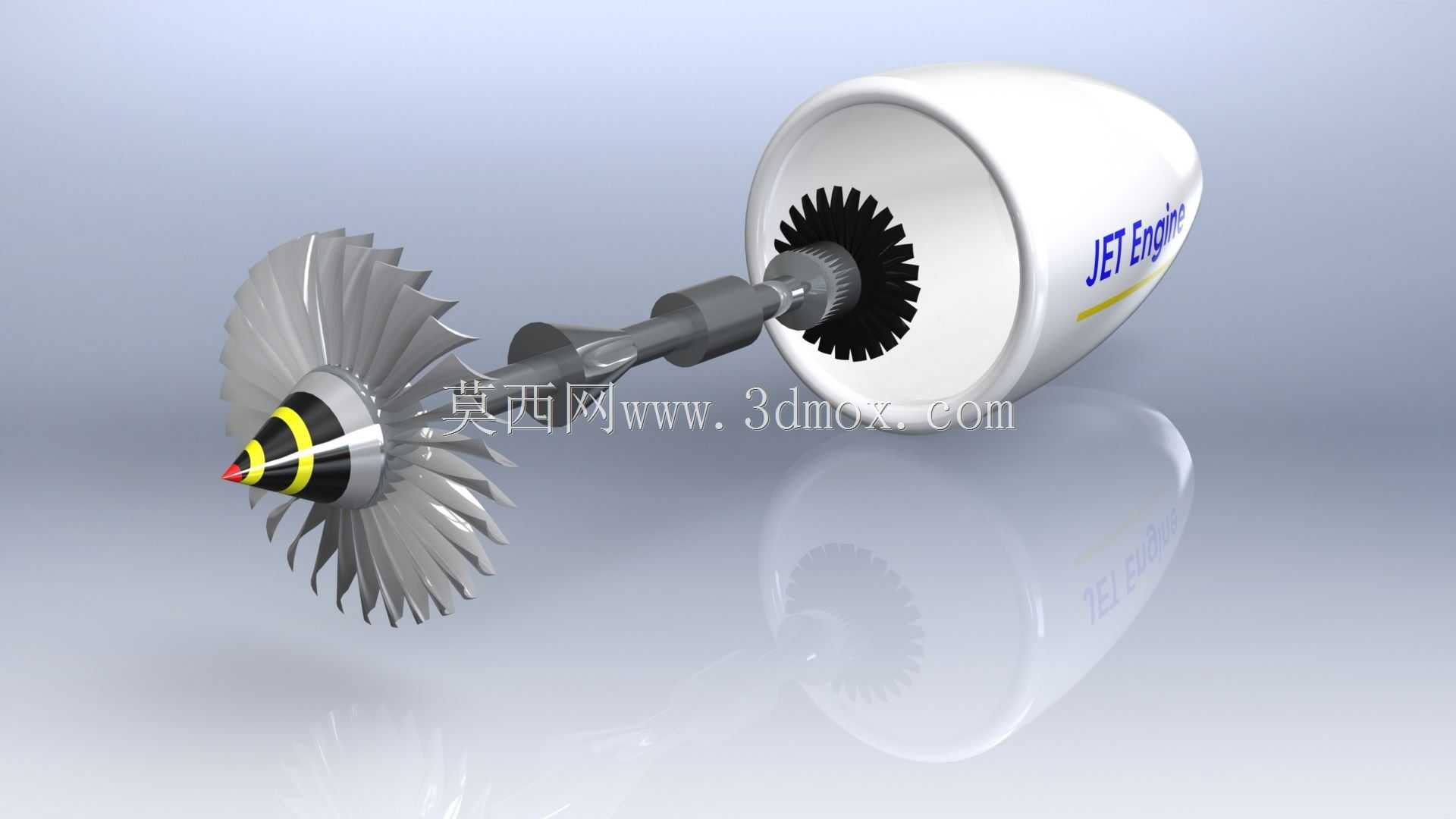

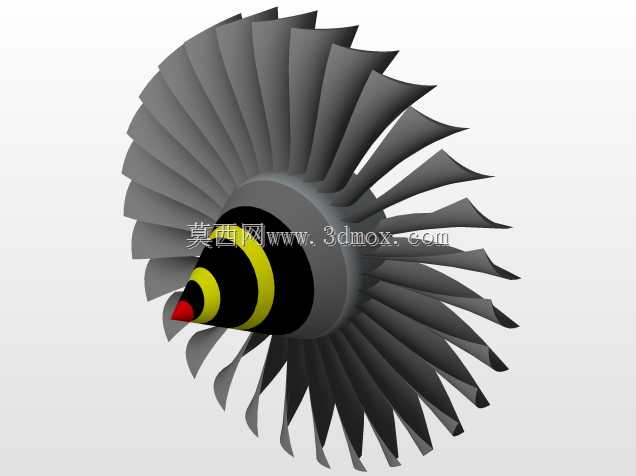

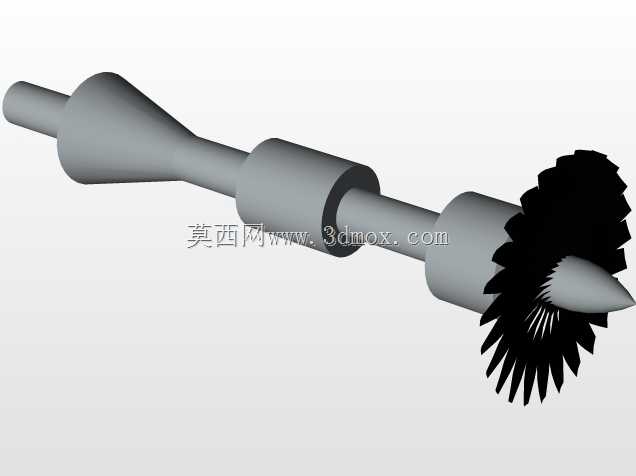

在民用干线客机、支线客机以及部分大型军用特种飞机的动力选型中，这类大涵道比涡轮风扇喷气装置是当前的主流配置，其核心作用是通过进气道吸入来流，经多级压气机压缩后在燃烧室与航油混合燃烧，高温高压燃气驱动涡轮做功后从尾喷口高速排出，同时带动外涵道风扇产生大流量低速气流，共同形成整机推进所需的推力，相比早期涡喷发动机，其巡航状态下的燃油效率可提升三成以上，能大幅降低长航程飞行的运营成本。从结构设计逻辑来看，该动力装置的外形采用流线型短舱包覆设计，进气道唇口做了大圆角过渡处理，能够在不同飞行迎角下保证进气均匀性，避免压气机叶片发生失速喘振；前端整流锥采用黄黑警示色涂装，既可以在地面维护时清晰标识转动部件边界，也能在运转过程中引导进气气流平滑进入风扇叶片通道，减少进气端的流动损失。风扇部分采用宽弦空心叶片设计，单级叶片的气动外形经过多轮CFD仿真优化，叶型沿展向做了扭转变设计，适配不同半径处的线速度差异，保证各截面气流攻角处于最优区间，提升风扇级的做功效率；叶片根部采用燕尾型榫头与轮盘连接，能够承受高速旋转产生的巨大离心载荷，同时预留足够的热膨胀间隙，避免不同材料热胀系数差异导致的装配应力。短舱外壳采用复合材料与钛合金混合结构，在保证结构强度满足鸟撞、冰雹冲击等适航要求的前提下，尽可能降低整机自重，外壳表面的标识涂装除了品牌识别作用外，也可作为地面检查时的形变参考基准，便于维护人员快速发现短舱蒙皮的凹陷、裂纹等损伤。从安装边界来看，这类动力装置通常采用翼下吊装或者尾椎两侧安装的形式，短舱最大外径、进气道端面到安装节的轴向距离、尾喷口伸出长度都有严格的尺寸限制，建模过程中需要准确还原安装节的位置与接口形式，保证与机翼挂架或者机身安装点的装配精度，避免后续整机装配时出现干涉问题；同时短舱与机翼、机身之间的间隙需要满足气动设计要求，防止高速飞行时产生额外的干扰阻力。在实际工程应用中，该类动力装置的三维模型可用于飞行动力系统的装配干涉检查、地面维护模拟、短舱气动外形优化迭代，也可作为航空类教学演示的具象化载体，帮助学习者直观理解涡扇发动机的外部结构与气流走向；建模过程中对叶片叶型、整流锥曲面、短舱流线外形的精准还原，能够为后续的气动仿真、结构强度校核提供可靠的数模基础，避免因数模偏差导致仿真结果与实际工况出现较大误差。需要注意的是，该外部结构模型主要还原了发动机短舱、风扇叶片、整流锥等外部可见部件，未包含核心机内部的压气机、燃烧室、涡轮等细节结构，适用于整机级的装配布局设计、外观展示类场景，若要开展核心机部件级的性能分析，还需要补充内部流道与转子结构的详细数模。
