奥托四冲程往复式活塞动力装置结构

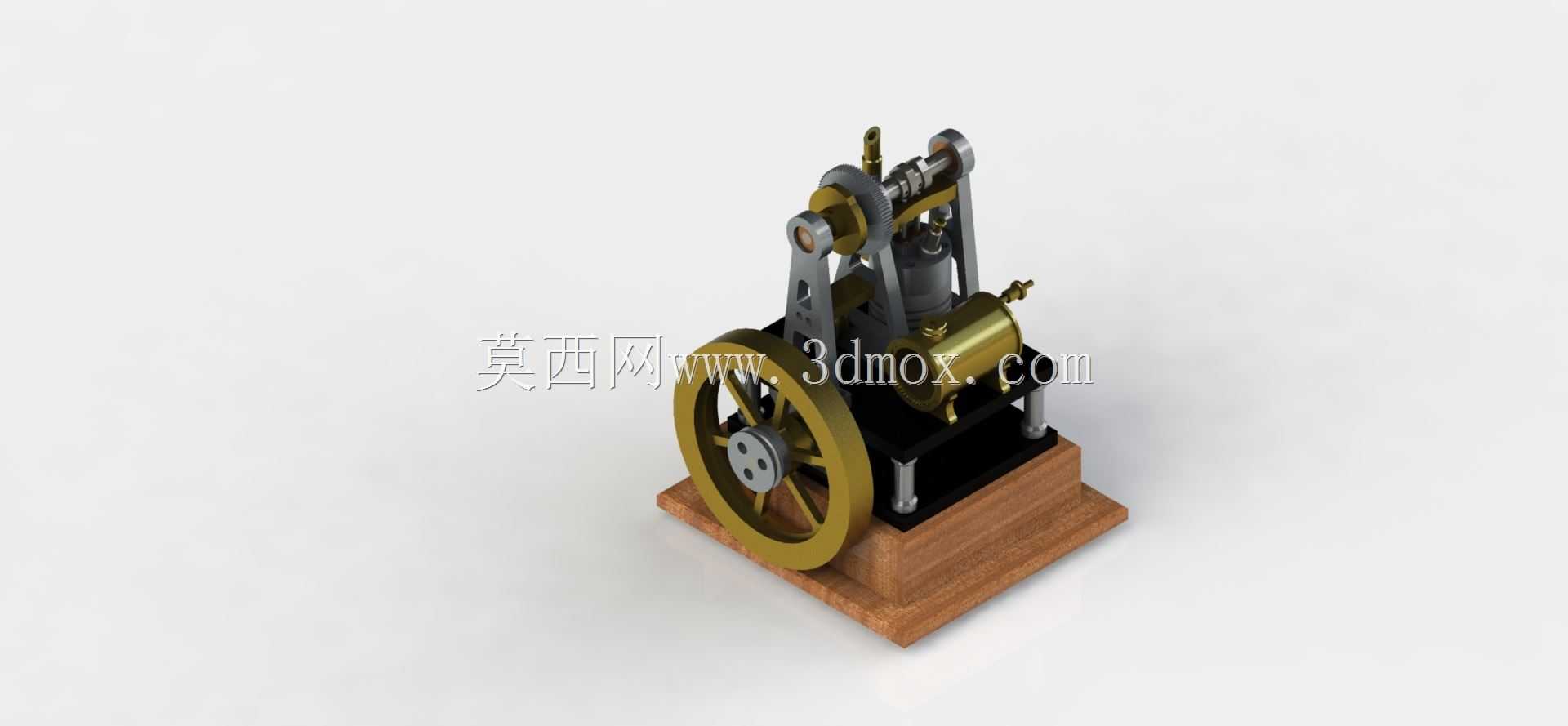

　　在小型动力演示装置、教学实训教具以及微型动力设备的开发场景中，这类复刻奥托循环原理的四冲程动力结构，是帮助从业者理解内燃动力核心逻辑的重要载体。不同于量产车用发动机的集成化密闭设计，该结构采用外露式布局，将四冲程循环的核心运动部件完全展现，从进气、压缩、做功到排气的整套动作逻辑，都可以通过外部运转直观观测，在职业院校的机械原理课堂、工业科普展馆的互动展项、以及动力机械入门者的结构拆解学习中，都能发挥不可替代的作用。整套结构的核心做功逻辑完全遵循奥托四冲程循环原理，活塞在立式气缸内做往复直线运动，通过曲柄连杆机构将直线做功转化为曲轴的旋转运动，曲轴输出端连接大直径辐条式飞轮，依靠飞轮的转动惯量储存做功行程的能量，克服进气、压缩、

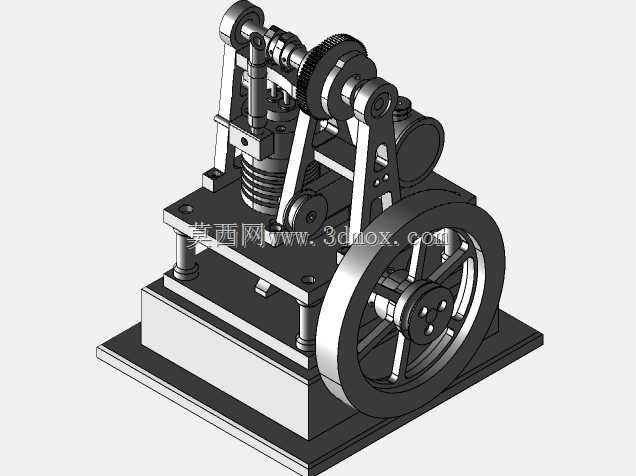

　　排气三个非做功行程的阻力，保证整套机构运转的连续性与平稳性。气缸侧部布置有进排气控制组件，顶部设置有模拟点火做功的结构模块，配合曲柄的相位角度精准匹配四个冲程的动作时序，完全还原真实四冲程发动机的工作相位关系，不会出现行程错乱、运动干涉的问题。从设计思路层面来看，这套结构优先保证运动逻辑的准确性与可观测性，没有采用量产发动机的密闭缸体、集成化罩壳设计，而是将支撑机架、传动部件、做功部件全部做外露处理，支撑结构采用立式金属支架连接底部安装基座，基座采用分层木质结构，既保证了整机放置的稳定性，也通过材质区分凸显核心金属运动部件的位置，让观测者可以第一时间捕捉到动力传递的核心路径。设计过程中对各运动部件的间隙做了针对性优化，

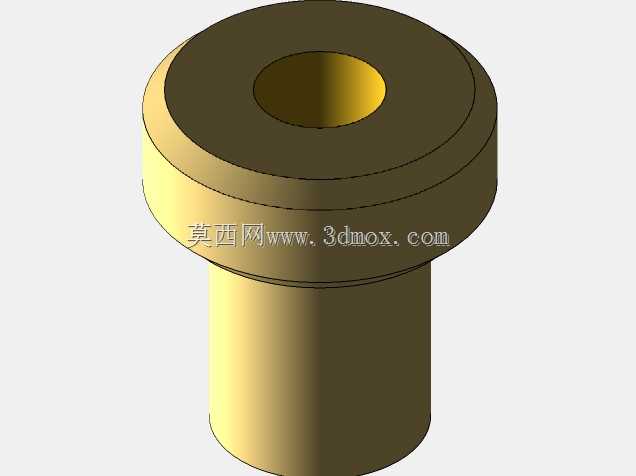

　　曲柄连杆的铰接位置采用销轴连接，预留了合理的转动间隙，避免运动过程中出现卡滞，飞轮与曲轴的连接采用过盈配合加平键定位，保证大惯量飞轮运转时不会出现松脱晃动，气缸与活塞的配合间隙控制在合理范围，既保证往复运动的顺畅，也能模拟真实缸内的密闭做功环境。在安装边界与尺寸适配方面，整套结构的安装基准为底部的方形木质基座，基座底面为平整安装面，可直接放置在水平工作台面，也可通过基座上的预留孔位加装螺栓固定在实训台架上，安装时需要保证基座的水平度，避免曲轴运转时因倾斜产生额外的侧向力，加剧铰接部位的磨损。整机的横向最大轮廓为飞轮的外圆直径，纵向轮廓从基座底面到气缸顶部的铰接结构最高点，侧向轮廓以支架外侧为最大边界，在配套实训台架、展示展柜设计时，

　　需要在飞轮外侧预留不小于五十毫米的安全间隙，避免运转过程中人员触碰转动部件发生危险，同时在气缸顶部预留足够的操作空间，方便对进排气组件、点火模拟模块进行调试。这类结构在实际应用中，除了作为教学演示教具外，也可以作为微型动力装置的原型验证结构，帮助设计人员验证曲柄连杆相位匹配、飞轮惯量匹配、进排气时序校准的设计合理性，在小型固定式动力设备、微型特种动力装置的前期开发中，可通过该结构的运转测试，快速调整各部件的参数匹配关系，缩短开发周期。结构的维护也相对便捷，所有铰接位置都预留了润滑注油点，长期运转时可定期加注润滑脂降低磨损，外露的结构设计也方便使用者快速观察部件的磨损情况，及时更换老化的销轴、密封组件，不需要拆解大量密闭罩壳，大幅降低了日常维护的工作量。对于三维建模从业者而言，搭建这类结构时需要重点关注曲柄连杆的运动仿真匹配，确保活塞往复运动与曲轴转动的传动比准确，飞轮的转动惯量参数设置符合实际运转需求，各铰接位置的配合约束设置合理，避免仿真过程中出现运动干涉、约束冗余的问题，同时要注意基座与上部金属结构的材质区分，在渲染时准确表现不同材质的质感，提升模型的写实度，方便后续用于教学演示、方案展示等场景。
