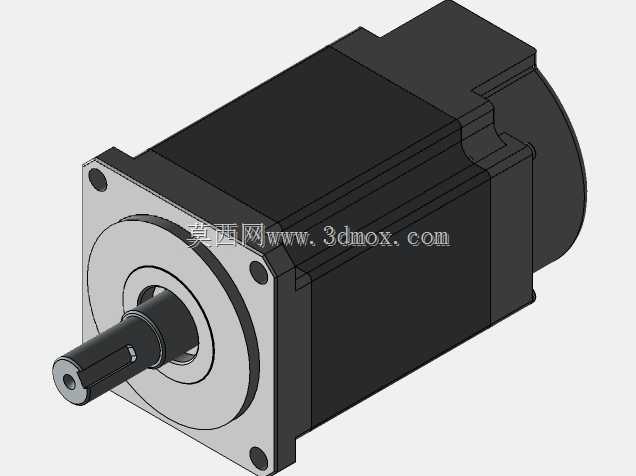

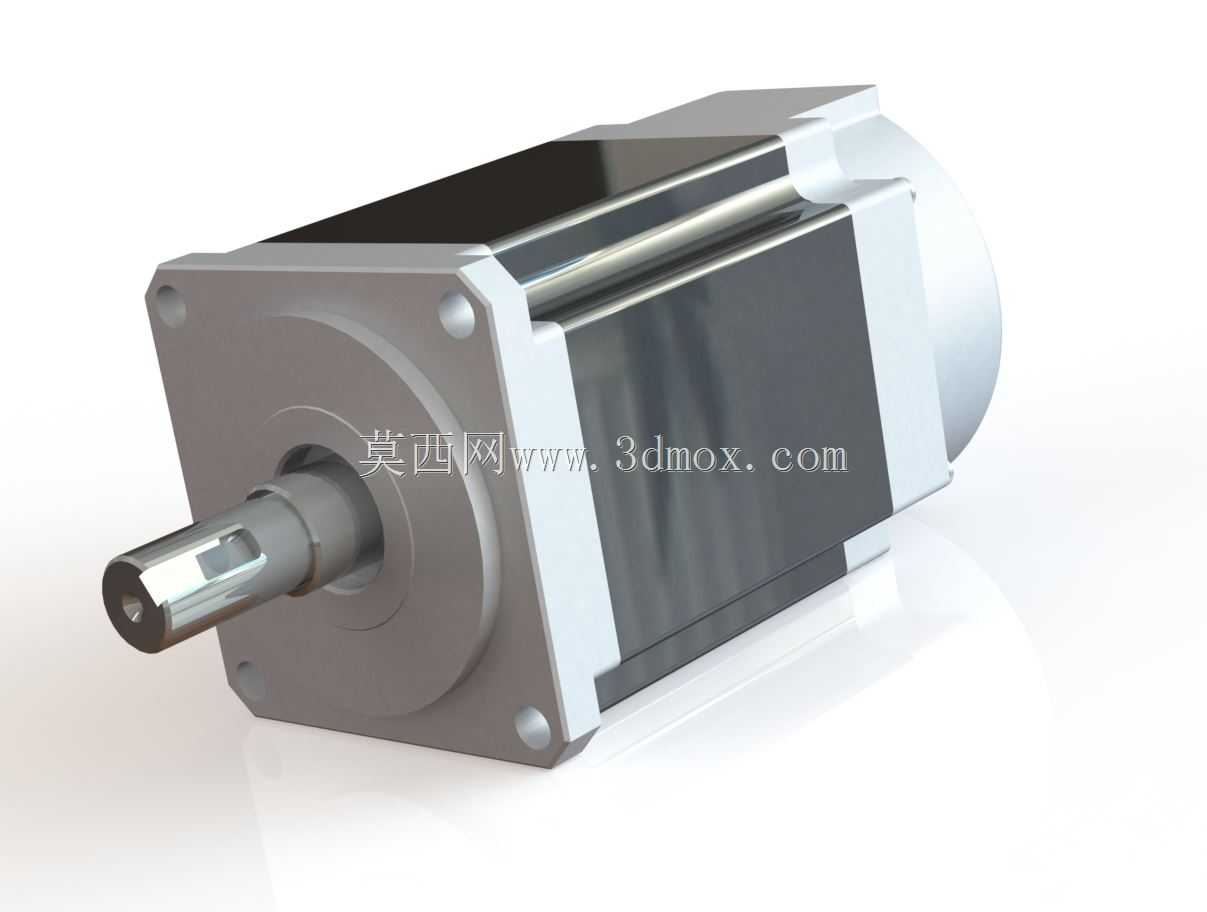

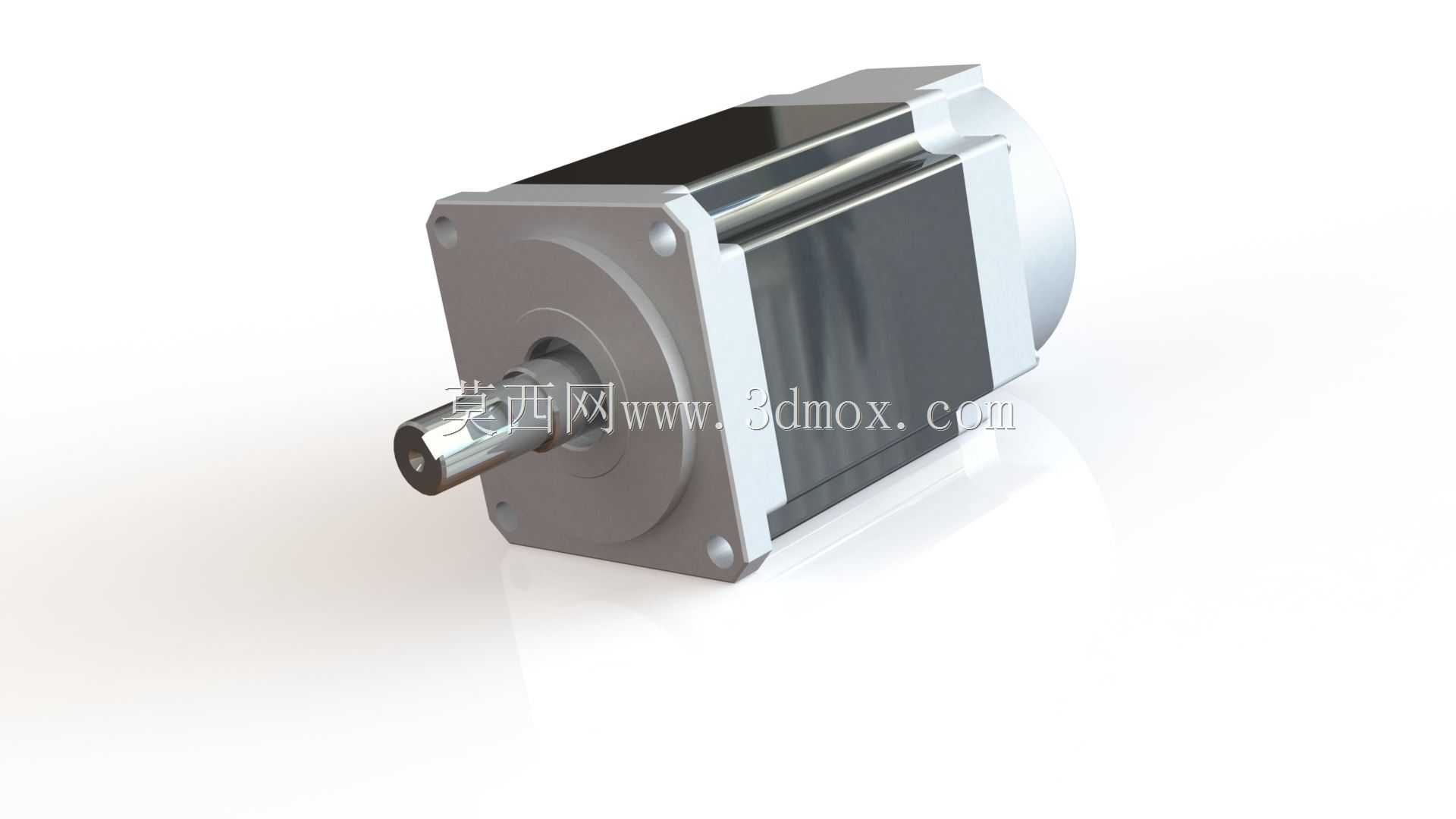

这款数控电动机的三维结构设计,核心围绕数控加工设备的进给传动需求展开,在做结构拆解建模时,首先要匹配数控车床、加工中心进给轴的安装空间约束,方形安装法兰的止口尺寸、安装孔位的孔距公差,都严格对标通用数控设备的电机安装座标准,确保选型替换时无需额外加工转接板,能直接适配现有设备的安装基准。从实际应用场景来看,这类电机主要承担数控设备各运动轴的精准动力输出,不管是立式加工中心的X/Y/Z轴进给,还是数控车床的刀架传动、排屑器驱动,都需要这类响应速度快、定位精度高的动力部件,建模时特意还原了输出轴的键槽结构,这个细节是为了匹配联轴器、同步带轮的传动连接,避免动力传输过程中出现打滑丢转的问题,输出轴的轴伸长度也做了冗余设计,能兼容不同厚度的联轴器安装,不会出现轴伸过短导致连接失效的情况。

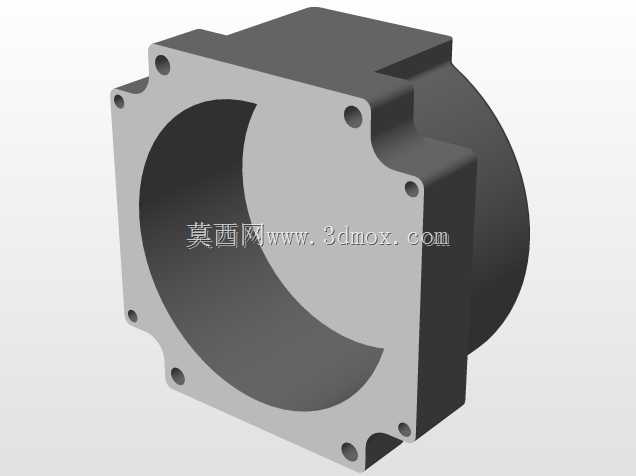

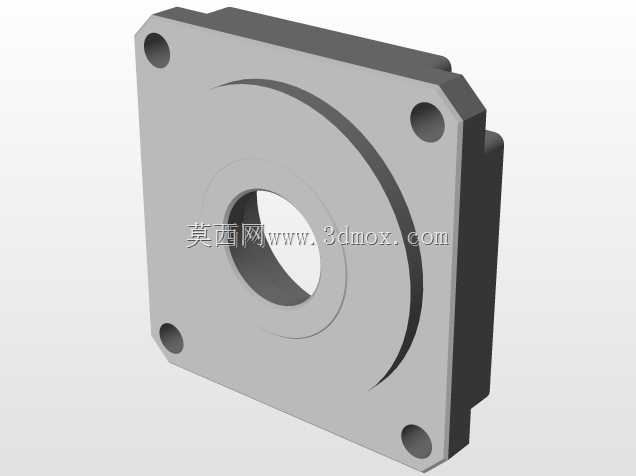

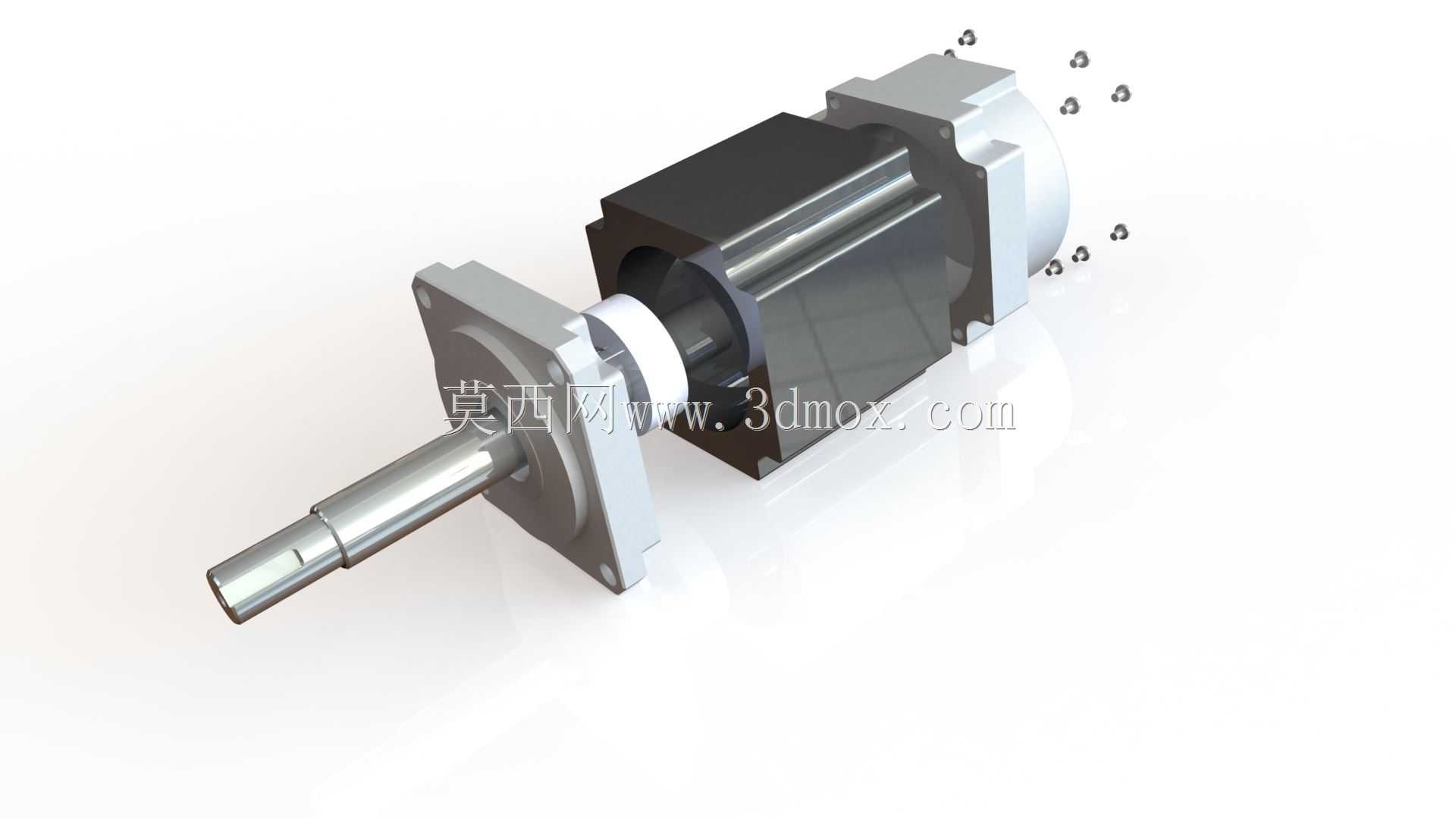

在功能特性的还原上,模型完整呈现了电机的定子壳体、后端编码器安装位、前端轴承室的结构,壳体表面的散热筋结构不是装饰性设计,实际生产中这类数控电动机持续运行时的定子发热量较大,轴向排布的散热筋能配合设备端的冷却气流,把运行温度控制在绝缘材料允许的范围内,建模时特意保留了散热筋的拔模斜度,符合压铸壳体的生产工艺要求,不会出现结构无法开模生产的问题。前端盖的轴承室位置做了同轴度约束的结构体现,实际装配中这个位置的形位公差直接影响输出轴的径向跳动量,跳动过大会直接导致进给轴的定位精度下降,加工工件表面出现振纹,所以建模时前端盖与定子壳体的配合止口、轴承室与止口的同轴度基准都做了明确的结构还原,方便后续做工程图导出时直接标注形位公差要求。
做设计思路梳理时,没有一味追求外观的炫酷效果,而是把结构的工艺可行性放在第一位,比如后端盖的出线口位置,预留了防水接头的安装螺纹,适配车间切削液飞溅的使用场景,避免切削液顺着线缆进入电机内部造成绕组短路;电机尾部的编码器安装腔做了独立的密封结构设计,这个位置是电机精度控制的核心,一旦进入铁屑、粉尘,会导致编码器读数不准,出现进给轴过冲、定位偏差的问题,所以建模时特意还原了密封槽的结构,方便装配时加装O型密封圈做防护。安装边界的尺寸设定上,方形法兰的边长、电机本体的外径、总长度都参考了行业通用的伺服电机安装尺寸序列,设备设计人员做布局时,可以直接调用这个模型核对安装空间,不需要反复核对样本参数,能有效减少布局阶段的干涉问题,比如电机尾部的编码器凸起部分,很多新手建模时容易忽略这个结构,导致实际装配时电机尾部和设备线槽、防护板出现碰撞,这个模型里完整还原了尾部的结构轮廓,能直接用于设备的三维布局校验。
从传动匹配的角度来看,这款电机的输出轴轴径、键槽尺寸都对应了标准的传动件规格,不管是用梅花联轴器连接滚珠丝杠,还是用同步带轮连接分度转台,都能直接匹配标准件库的模型,不需要额外做轴的改制设计。壳体上的安装孔是通孔设计,装配时从电机前端穿入螺栓固定到安装座上,这种设计比螺纹孔结构更可靠,不会因为反复拆装出现螺纹滑牙的问题,适合数控设备需要定期维护拆装的使用场景。另外,电机前端的油封安装位也做了结构还原,这个位置能阻挡外部的切削液、粉尘进入前端轴承,延长轴承的使用寿命,减少设备的维护频次,毕竟数控设备的运行节拍紧凑,停机维护会直接影响加工效率,这些细节结构的还原,能让选型人员直观看到电机的防护设计是否满足现场使用需求,不用再单独查阅技术文档核对密封结构。
