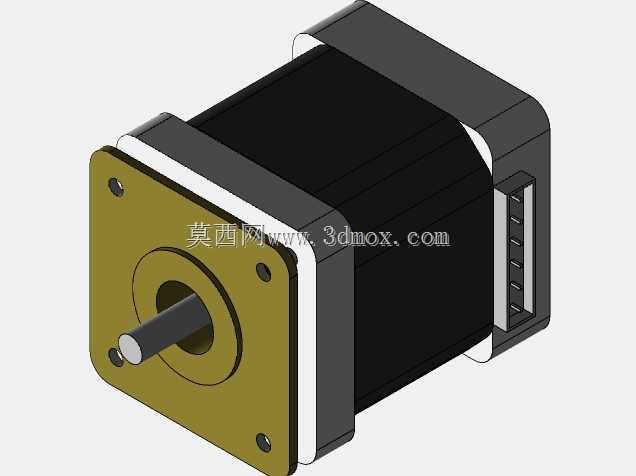

Nema17规格42mm步进电机结构设计

　　做小型自动化设备选型的工程师，对Nema17规格的步进电机不会陌生，也就是行业里常说的42系列步进电机，这类电机是桌面级自动化、小型数控设备里用量极大的执行元件，从桌面3D打印机的XYZ轴传动、小型雕刻机的进给驱动，到点胶机、贴片机的工位移位，甚至小型自动化分拣线的拨料机构，都能见到它的身影。这次的三维结构设计，完全围绕实际安装使用的边界条件展开，没有做多余的装饰性结构，每一处几何特征都对应实际生产装配的需求。

　　先从安装边界说起，Nema17标准的核心安装孔位是42mm见方的安装面，四个安装孔的中心距严格遵循31mm的行业通用规范，安装孔采用适配M3螺丝的沉孔设计，沉孔深度刚好容纳M3圆柱头螺丝的头部，保证安装后螺丝端面不突出安装法兰面，不会和设备安装板产生干涉。前端的输出轴采用直径5mm的光轴设计，轴伸长度保留20mm的标准尺寸，轴端做了0.5mm的倒角，方便装配时联轴器、同步轮或者带轮的顺利套入，轴上预留的扁位位置也和通用配套件的锁紧螺丝位置对应，避免装配时出现锁紧螺丝顶在光面上打滑的问题。

　　电机本体的外形设计上，机身长度按照50mm的常用规格做了结构排布，定子部分的外壳采用拉伸铝壳的结构特征，表面做了细微的散热筋纹理，虽然三维模型里不需要做实际的热仿真参数，但结构上还原了量产电机的壳体壁厚，保证后续如果做结构干涉检查时，能准确匹配实物的外形尺寸。后端的出线端采用侧出式的接插件结构，接插件的引脚间距、插口尺寸完全匹配市面上通用的PH2.0规格排线座，设计时特意把接插件的突出高度控制在8mm以内，避免设备布线时接插件和周边的线槽、结构件产生磕碰，接插件的朝向也做了限位结构，装配时不会出现插反的问题。

　　从设计思路上，这个模型没有做简化处理，前端的法兰座采用和机身嵌合的台阶结构，法兰厚度6mm，刚好能承受电机输出额定扭矩时的安装面应力，不会出现法兰变形导致的轴跳动问题。后端的端盖上预留了轴承位的安装台阶，和前端轴承位的同轴度公差在建模时就做了约束，保证输出轴的径向跳动控制在0.02mm以内，满足小型传动机构对传动精度的要求。机身内部的绕组部分虽然是外观不可见结构，但建模时也按照实际的绕组排布做了占位，方便后续如果做整机的重量估算、重心计算时，能得到更贴近实际的参数。

　　实际应用中，这类电机的选型往往需要核对安装空间、轴伸尺寸、接插件位置这几个核心参数，很多工程师在做结构设计时，经常会因为模型的安装孔位不准、接插件位置不对，导致加工出来的安装板无法装配，或者布线时接插件顶到其他部件。这个三维结构在建模时就把所有容易出干涉的位置做了准确还原：比如法兰面的四个安装孔的沉头深度、输出轴的台阶位置、后端接插件的突出长度和宽度，甚至电机外壳的边角圆角都和量产实物保持一致，在做整机装配干涉检查时，不需要再反复核对实物样本的尺寸，直接调用模型就能完成布局。

　　另外，考虑到不同设备的安装需求，模型里的安装法兰面做了基准面的约束，设计师在调用模型时，可以直接把法兰面和设备的安装板基准面做配合，不需要额外调整模型的坐标系。输出轴的端面也做了基准轴的定义，方便装配时和联轴器、丝杠、同步轮等传动件做同轴配合，减少装配约束的步骤。对于做小型设备开发的工程师来说，这类标准件的三维模型准确度，直接影响到整体设计的效率，不需要自己再对着二维样本反复测量建模，就能直接完成整机的结构布局，同时也能避免因为尺寸误差导致的后续装配问题。

　　在功能特性上，这个规格的步进电机本身具备低速扭矩大、控制成本低、定位精度可靠的特点，配合对应的驱动器就能实现开环位置控制，不需要额外加装编码器就能满足大部分小型设备的定位需求，这也是它在桌面级自动化设备里被广泛应用的核心原因。建模时还原的结构细节，也能帮助工程师在设计阶段就考虑到电机的散热空间预留，比如机身和周边结构件之间保留至少2mm的间隙，保证电机长时间运行时的热量能顺利散出，不会因为空间密闭导致电机过热丢步。后端接插件的位置设计，也能让工程师在布线时提前规划好排线的走向，避免排线和运动部件产生摩擦，提升设备的长期运行可靠性。
