12V低压有刷直流电动机结构设计

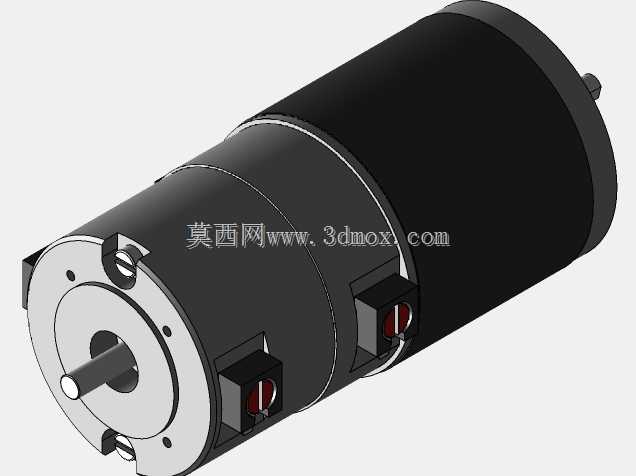

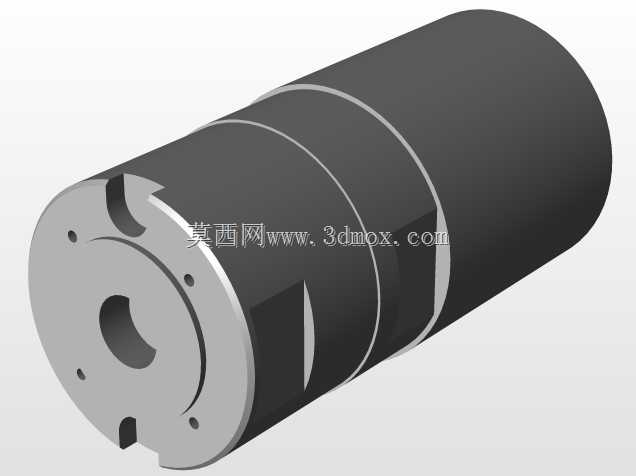

　　这款12V直流电动机的三维结构，在做小型自动化设备选型、非标工装动力配套时经常会用到，日常接触到的小型输送线末端驱动、桌面级工装夹具的动力输出、便携类机电设备的动力源，很多都会选用这类低压直流电机作为核心动力元件。从结构设计来看，这款电机采用圆柱形机壳的经典布局，机壳选用导磁钢材拉伸成型，既作为定子永磁体的安装载体，同时构成电机的磁路闭合结构，能有效减少漏磁，提升永磁体的磁能利用率。输出端采用圆形法兰安装结构，法兰面上预留了四个对称分布的安装孔，孔位的节圆尺寸、安装孔的孔径都匹配小型机电设备常用的安装标准，不管是直接安装到设备立板上，还是搭配减速箱、安装支架使用，都能保证安装同轴度，避免输出轴承受额外的径向载荷。

　　输出轴采用台阶轴设计，轴伸端的直径、轴长都适配常规的联轴器、同步带轮、小齿轮的安装尺寸，轴上预留的键槽或者平面卡位结构，能保证传动件和轴之间无相对滑动，传递额定扭矩时不会出现打滑松脱的问题。电机的接线端设置在机壳侧部，采用两个带绝缘护套的接线柱，正负极标识清晰，接线时不需要额外拆解电机端盖，直接将供电导线压接到接线柱上即可完成接线，绝缘护套能避免车间环境下的金属碎屑、冷却液飞溅导致的接线短路问题，适配工业现场的复杂使用环境。从设计思路上，这款电机的结构完全围绕低压直流供电场景的使用需求展开，12V的供电电压属于安全特低电压范畴，在便携设备、人员易接触到的工装设备上使用时，不会出现高压触电风险，同时有刷结构的驱动控制非常简单，

　　不需要复杂的驱动电路，只需要通过简单的通断控制、正负极切换就能实现电机的启停和正反转，搭配调速模块就能便捷调整输出转速，对于成本控制严格、控制逻辑简单的设备场景非常适配。在安装边界上，这款电机的整体外径、机身长度都控制在小型动力元件的常规尺寸范围内，安装时不需要预留过大的设备内部空间，机壳表面的光滑圆柱结构，也可以搭配抱紧式安装支架实现安装角度的灵活调整，适配不同安装方向的使用需求。端盖部分采用和机壳过盈配合加螺丝紧固的连接方式，端盖上内嵌的含油轴承直接支撑输出轴，能保证输出轴的径向跳动控制在较小范围内，长时间运行时也能保持稳定的传动精度，轴承位置的密封结构能阻挡外界粉尘进入电机内部，减少碳刷和换向器的磨损，延长电机的实际使用寿命。

　　日常做设备结构设计时，这类电机的三维模型可以直接导入装配体中，提前核对安装孔位的匹配度、轴伸和传动件的配合尺寸，模拟电机运行时和周边结构件的安全间隙，避免实际加工装配时出现干涉问题，尤其是在做紧凑结构的小型设备时，提前通过三维模型核对电机的安装空间，能大幅减少后期改模、调整结构的工作量。这类电机的实际输出特性偏重于中低转速下的大扭矩输出，在启动瞬间能提供足够的启动扭矩带动负载启动，运行过程中的转速随负载变化的特性比较软，对于一些负载波动不大的传动场景非常适配，比如小型物料推送机构、转盘驱动、小型卷帘的收卷驱动，都能通过这类电机获得稳定的动力输出。在建模细节上，这款模型还原了电机的所有外部安装特征，包括接线柱的外形尺寸、法兰安装孔的位置度、输出轴的台阶尺寸、机壳上的安装定位缺口，这些细节在做装配设计时都是必须的参考要素，不会出现模型和实物尺寸偏差导致的安装错位问题。
