可移动支腿滚筒输送线结构设计

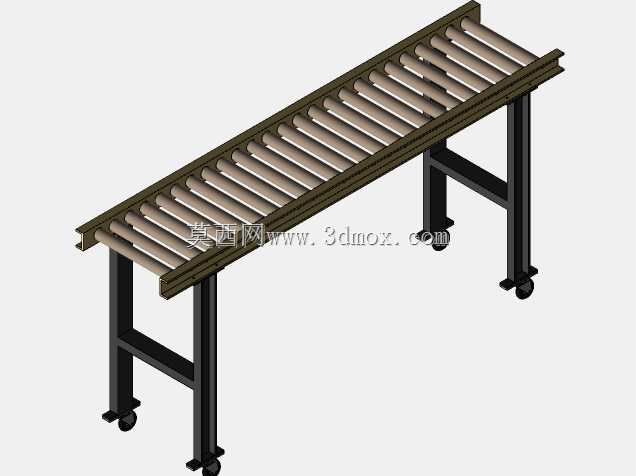

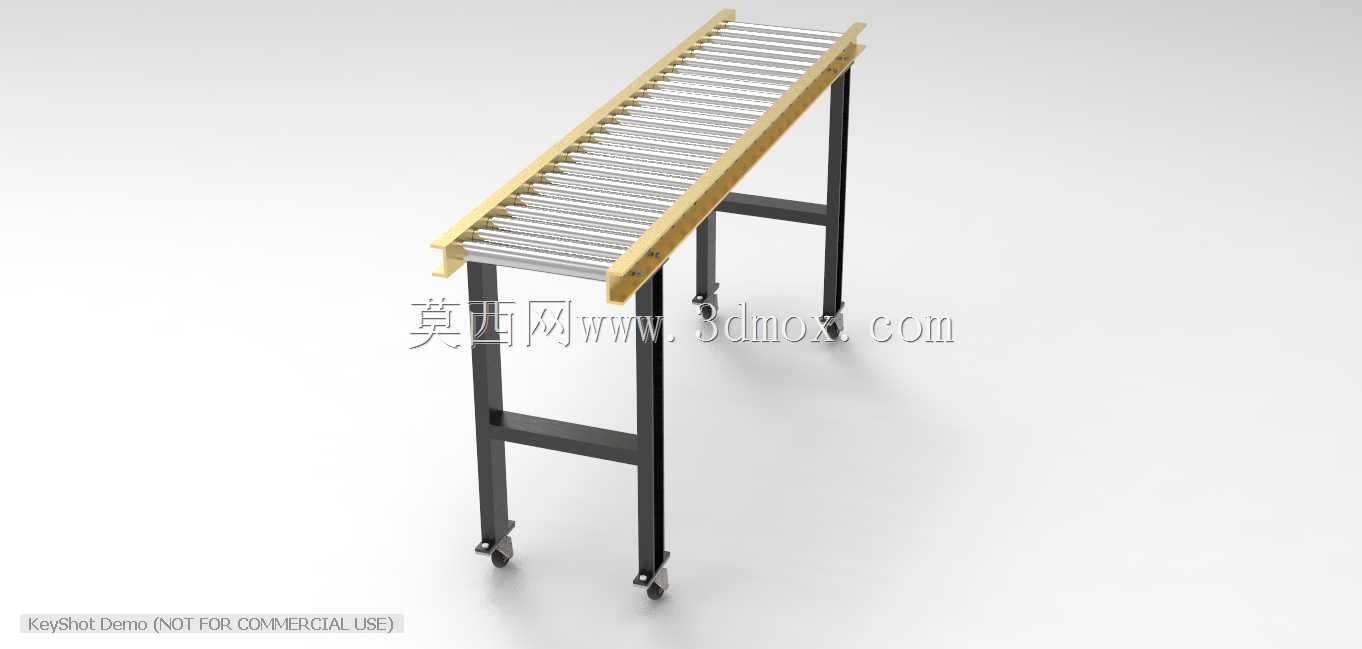

这款带脚轮的滚筒输送装置，主要面向车间内短距离物料转运、工位间工件流转场景设计，可适配箱装工件、板式零部件、成件包装货物的水平输送需求，在装配流水线衔接、仓储出库暂存、机加工工序间转序环节都能适配，相比固定安装的输送线，它不需要做地面锚固，能根据生产布局调整快速移位，适配多品种小批量生产的柔性产线布局需求。

从功能特性来看，整线采用无动力滚筒排布结构，依靠货物自身重力或者人工推送即可实现物料沿辊面滑移，不需要额外配置驱动电机、传动链条等动力组件，结构故障率极低，日常仅需定期检查滚筒转动灵活性即可，维护成本远低于动力输送线。滚筒采用等间距排布，间距尺寸根据常规输送工件的最小底面尺寸设定，避免小件卡入滚筒间隙，辊面采用光滑金属材质，输送过程中不会划伤工件表面，同时滚动摩擦阻力小，人工推送较重工件时也能省力。

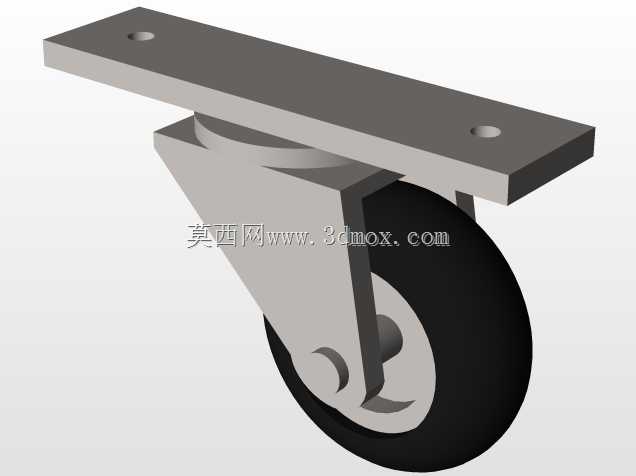

设计过程中首先考虑的是支腿的承载稳定性，两侧支腿采用方管焊接结构，上下设置横向连接杆形成框架结构，避免支腿受载后出现外张变形，支腿底部配置带刹车的万向脚轮，移位时可轻松推动，到位后踩下刹车即可固定位置，不会在输送物料时发生滑移。支腿高度做了统一设定，刚好匹配常规车间工作台、机台的出料高度，能直接和现有设备对接，不需要额外做高度转接。滚筒两侧的安装边框采用折弯型材制作，滚筒轴两端卡入边框的预制安装孔内，装配时不需要额外焊接固定，单根滚筒损坏时可以直接拆卸更换，后期维护的拆装效率很高。

从安装边界来看，整线宽度控制在常规输送需求范围内，长度为单段标准长度，多段同规格输送线可以首尾拼接延长输送距离，拼接时仅需通过连接件固定两侧边框即可，不需要复杂的对位调整。支腿的横向支撑位置避开了底部脚轮的转动半径，推动转向时不会出现结构干涉，脚轮的承载能力按照整线满载输送的总重量做了冗余选型，即使输送较重的金属工件，也不会出现脚轮变形、卡滞的问题。

在实际使用场景中，这类无动力滚筒线常布置在装配工位旁，用来暂存待装配的零部件，工人可以直接从辊面上取件，装配完成后将成品推到下一个工位，也可以放在仓库出库区，用来临时堆放待出库的货物，配合叉车转运时，能减少人工搬运的距离。设计时特意控制了整线的自重，即使是两名操作人员也能抬动移位，不需要借助吊装设备，适合车间内频繁调整布局的使用需求。滚筒的转动阻尼经过适配，推送物料时不会出现惯性冲行过快的问题，停位时能保持稳定，不会因为辊面过滑导致物料冲出输送线末端。边框的顶部略高于滚筒上表面，两侧形成挡边，能避免物料在输送过程中从侧面滑落，不需要额外加装侧挡结构，简化了整体结构。
