内燃机四冲程活塞逆向结构三维数模

　　在往复式内燃机的核心运动组件中，活塞是直接参与做功循环、承受交变热负荷与机械冲击的关键零件，这套逆向重构的活塞数模，完整还原了量产四冲程发动机活塞的全部结构细节，可直接用于教学演示、结构改型参考、逆向设计流程验证等场景。日常接触的乘用车汽油机、小型通用动力汽油机、摩托车发动机里，四冲程活塞的工作逻辑完全一致：进气行程中活塞下行形成负压吸入可燃混合气，压缩行程活塞上行挤压混合气提升密度与温度，做功行程承受燃气爆发压力向下传递动力，排气行程上行将燃烧后的废气推出缸体，四个行程循环往复完成动力输出，整个过程中活塞的运动轨迹、配合间隙直接决定发动机的动力效率、排放水平与运行寿命。

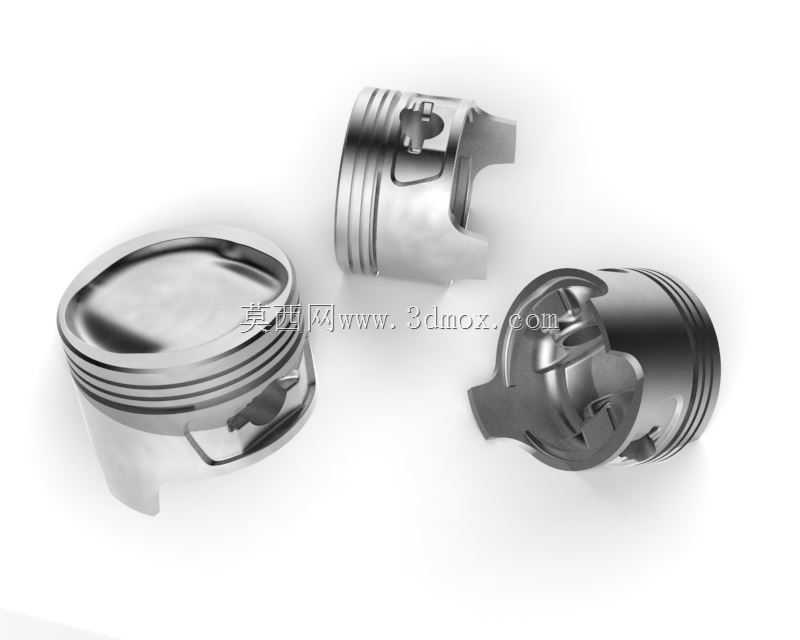

　　从结构特性来看，这套活塞数模完整保留了量产件的所有功能结构：头部的多道环槽分别对应气环与油环的安装位置，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标；环槽的加工精度、槽宽公差直接影响活塞环的密封效果与使用寿命，逆向过程中通过蓝光扫描获取的点云数据，完整还原了环槽的倒角、退刀结构与槽底的细微纹理，能够为改型设计提供真实的量产件参考。活塞销座部分的结构采用了变厚度加强设计，销孔内部的微量椭圆修形结构也在数模中有所体现，这种修形是为了适配活塞工作时的热变形与受力变形，避免活塞销在交变载荷下出现卡滞、偏磨，甚至造成销座开裂的故障；销座与活塞头部之间的过渡区域做了圆弧过渡处理，能够分散燃气压力带来的应力集中，避免高负荷下出现结构断裂。

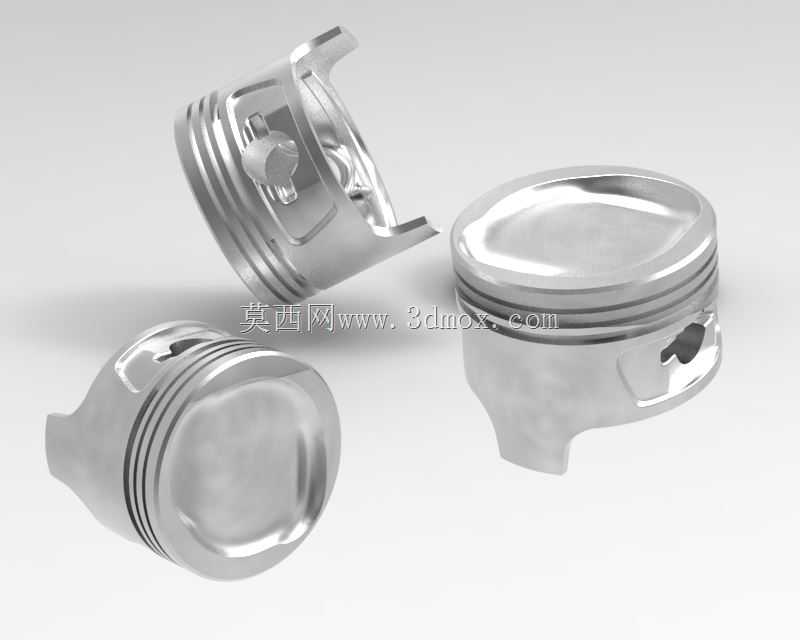

　　活塞裙部的型线并非规则圆柱面，逆向重构过程中完整保留了量产件的中凸变椭圆型面特征，这种型线设计是为了适配活塞工作时的热膨胀规律：活塞头部温度高、膨胀量大，裙部温度相对较低，同时活塞在侧压力作用下会沿活塞销方向出现变形，中凸型线能够保证活塞在热态工况下与缸壁保持均匀贴合，避免出现拉缸、敲缸等故障；裙部表面的细微储油纹理结构也通过点云数据完整还原，这些纹理能够在活塞往复运动时储存少量润滑油，形成稳定的油膜，降低裙部与缸壁的摩擦阻力，减少运动磨损。

　　在实际工程应用中，这类逆向活塞数模可用于多个场景：职业院校的内燃机结构教学中，可直接导入三维软件进行剖切、装配演示，让学员直观理解活塞的结构细节与配合关系；发动机维修领域的配件开发中，可基于这套数模进行尺寸适配调整，快速开发替代配件，减少测绘时间；逆向工程教学中，这套数模可作为蓝光扫描、点云处理、曲面重构全流程的参考案例，帮助学员掌握逆向建模的核心技巧；小型通用动力设备的改型设计中，也可参考这套成熟量产活塞的结构参数，优化自研活塞的结构设计，减少试错成本。

　　从安装边界来看，这套活塞的配合尺寸完全遵循量产四冲程发动机的通用配合规范：活塞外径与气缸内径之间预留了适配热膨胀的配合间隙，间隙值匹配铝合金活塞与铸铁缸套的膨胀系数差，避免冷启动敲缸与热态拉缸；活塞销孔的尺寸与对应活塞销为过渡配合，装配时通过热装工艺实现紧密连接，避免工作过程中活塞销窜动刮伤缸壁；活塞环槽的宽度与对应活塞环的侧隙、背隙符合量产规范，保证活塞环能够正常浮动实现密封与刮油功能；活塞整体的压缩高度参数匹配对应连杆与曲轴的行程参数，能够保证正确的压缩比，避免出现气门碰撞活塞顶、燃烧室容积偏差过大等问题。

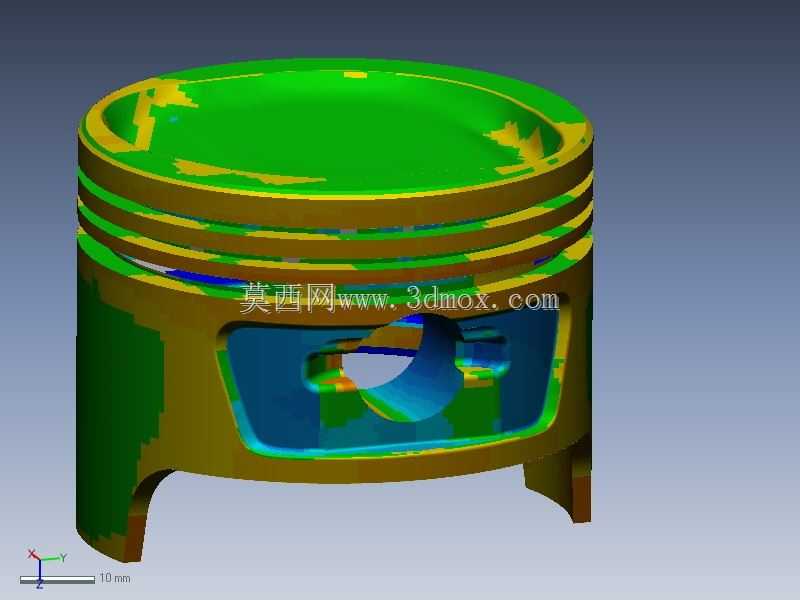

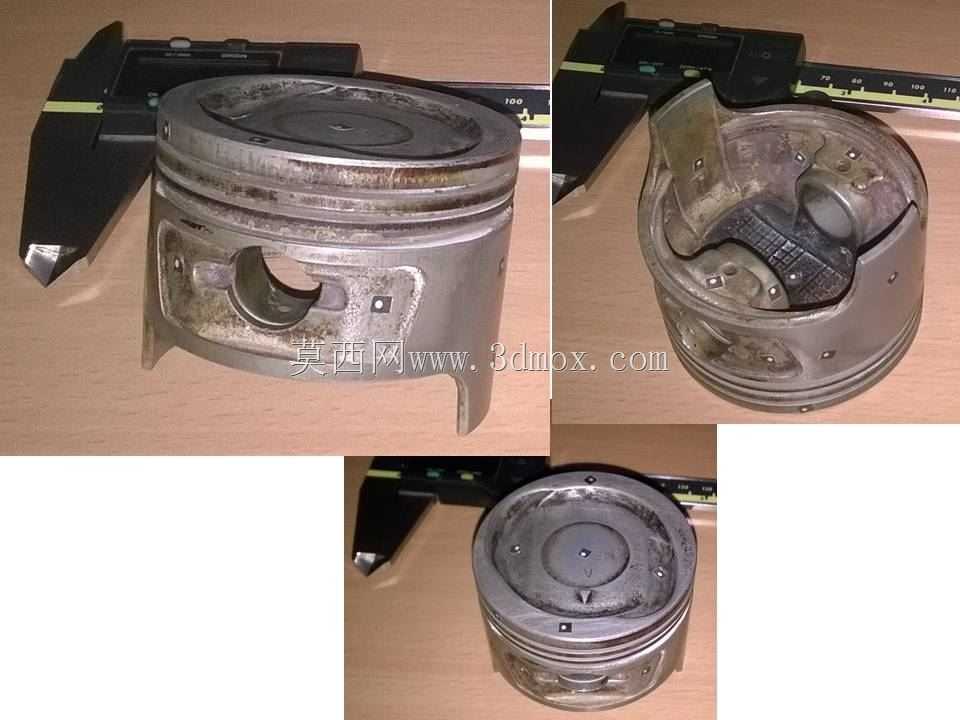

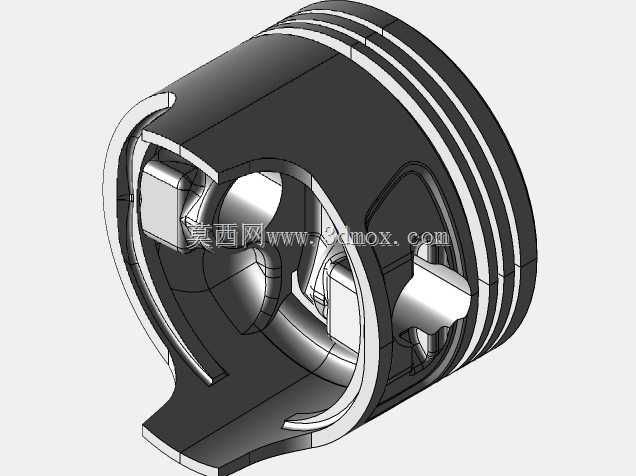

　　逆向建模过程中，通过蓝光扫描获取的全尺寸点云数据，完整覆盖了活塞的所有内外结构，包括活塞内部的减重腔、加强筋结构，这些内部结构是在保证活塞结构强度的前提下降低往复运动质量的关键设计，更小的往复质量能够降低曲轴连杆机构的惯性负荷，提升发动机的最高转速上限，同时减少振动与噪音；内部加强筋的布置位置对应活塞销座与头部的传力路径，能够将燃气爆发产生的冲击力均匀传递到活塞销，再传递到连杆与曲轴，避免局部应力集中造成的结构损坏。
