雅马哈阿尔法摩托消声器外护盖结构

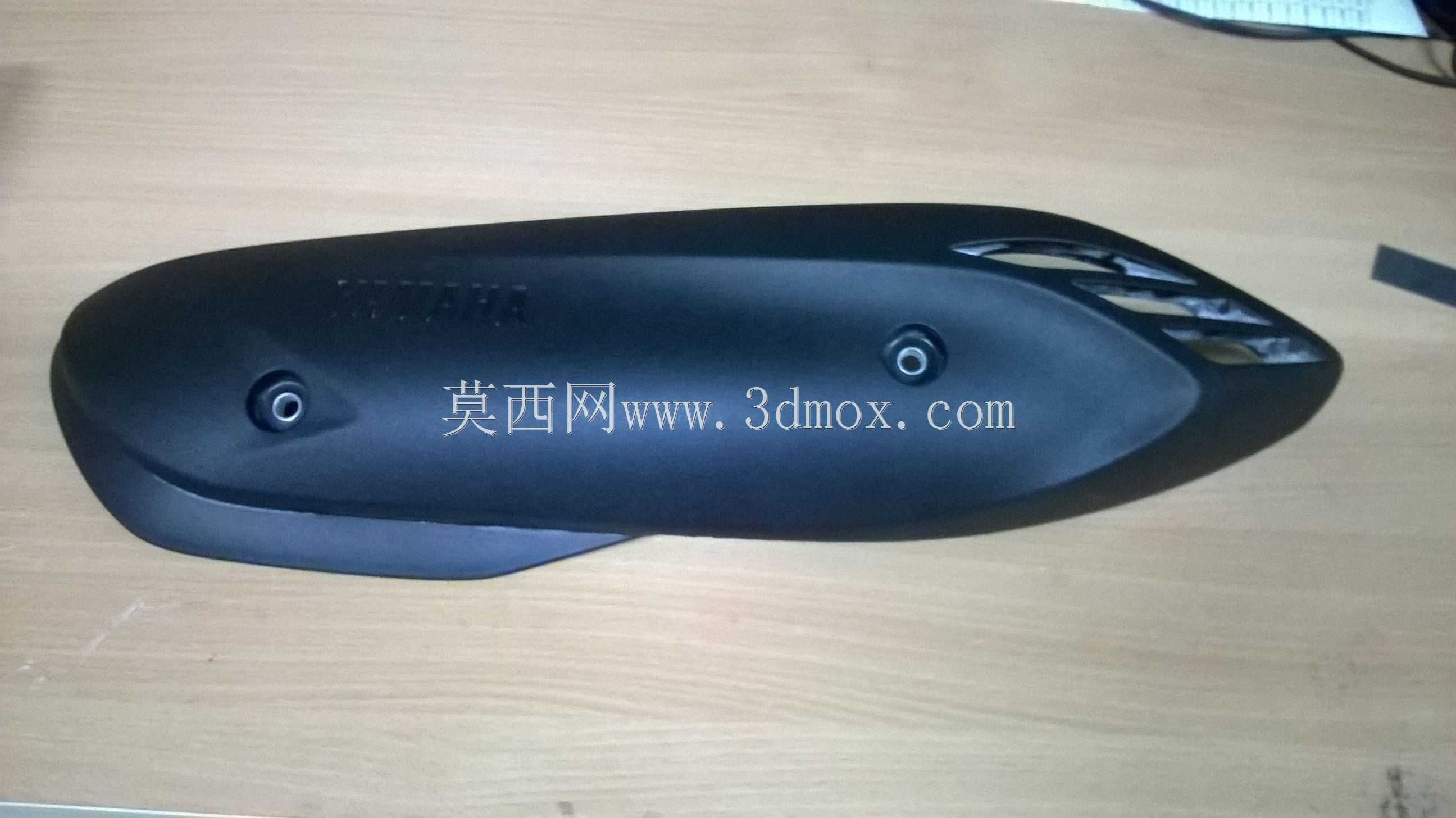

　　日常接触两轮机车排气系统整改项目时，消声器外护盖是很容易被忽略但直接影响使用体验与外观质感的部件，这款适配雅马哈阿尔法车型的消声器盖，在实际装车场景中承担着多重作用，绝非单纯的装饰覆盖件。首先从使用场景来看，踏板类摩托车的消声器布置在车身侧下方，紧邻驾乘人员的腿部位置，车辆运行过程中消声器内部腔体温度会快速升高，外盖首先要起到隔热防护的作用，避免驾乘人员上下车或者行驶过程中腿部直接接触高温消声器壳体造成烫伤，尤其是日常通勤场景下，骑手穿着短裤、短裙等夏季衣物时，这个防护作用的重要性会进一步凸显。同时外盖作为车身外覆盖件的一部分，需要和整车侧面的线条流畅衔接，遮挡消声器本身粗糙的焊接壳体、固定支架等结构，让车身侧面视觉整体性更强，符合踏板车流畅的造型设计语言。

　　从功能特性层面拆解，这款护盖的结构设计充分考虑了实际使用中的各类需求。首先看表面的开孔结构，靠近车头方向的格栅式开孔并非造型装饰，而是为了引导行驶过程中的迎面气流穿过护盖与消声器壳体之间的间隙，带走消声器表面的部分热量，降低护盖自身的表面温度，避免长时间行驶后护盖温度过高带来的安全隐患，同时气流的流通也能减少护盖与消声器之间的热量积聚，延缓周边塑料件、线束的老化速度。护盖表面的两个圆形沉台结构，是用于安装固定的点位，沉台设计可以让固定螺丝的头部完全沉入护盖表面以下，避免螺丝凸起刮蹭驾乘人员的衣物，也能让外表面更加平整顺滑，减少行驶过程中的风阻与风噪。护盖的边缘做了平滑的收边处理，所有棱线都做了圆弧过渡，没有尖锐的边角，既避免了加工装配过程中割伤操作人员，也能在车辆发生轻微刮蹭、倾倒时，减少对人员、对车身其他部件的二次损伤。

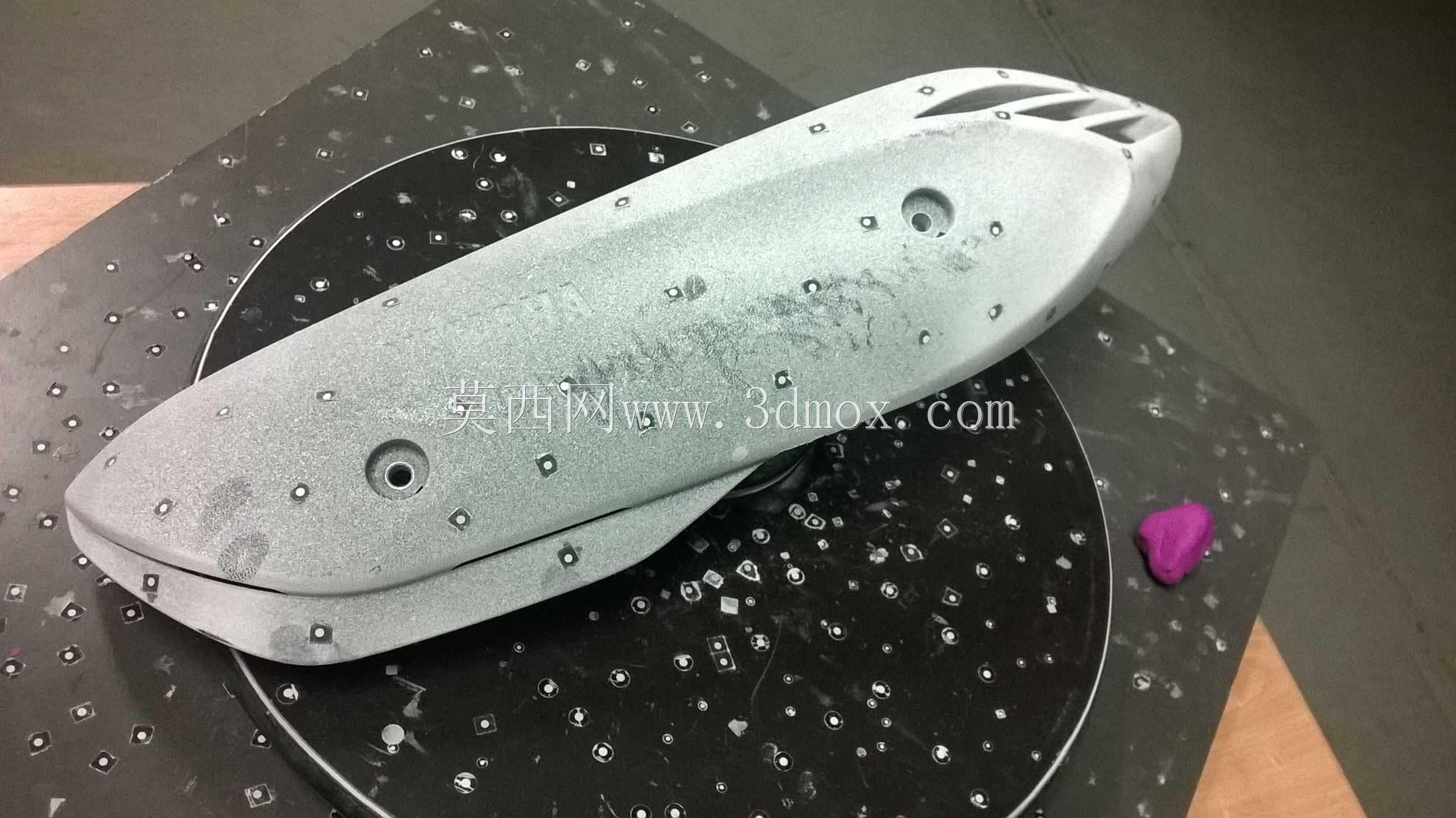

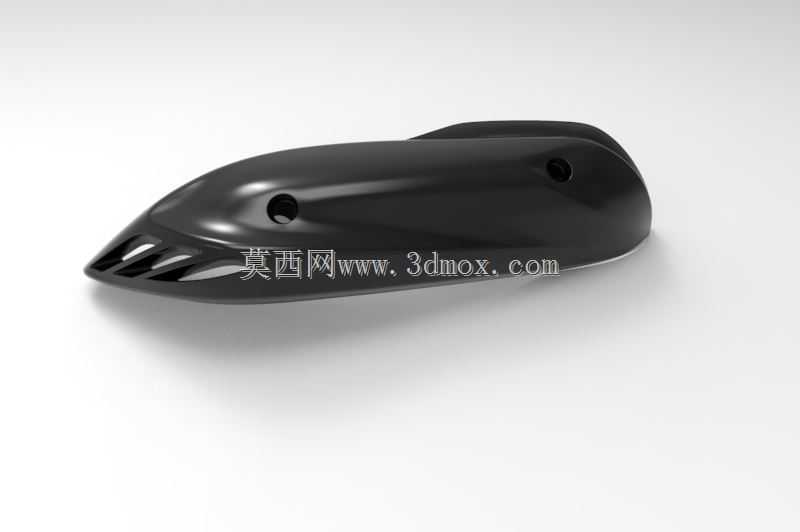

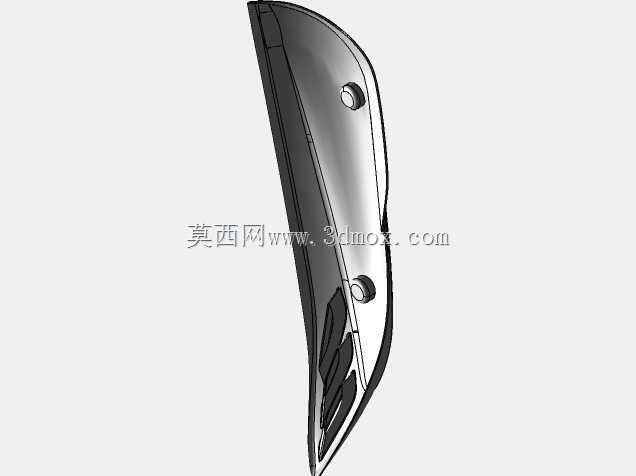

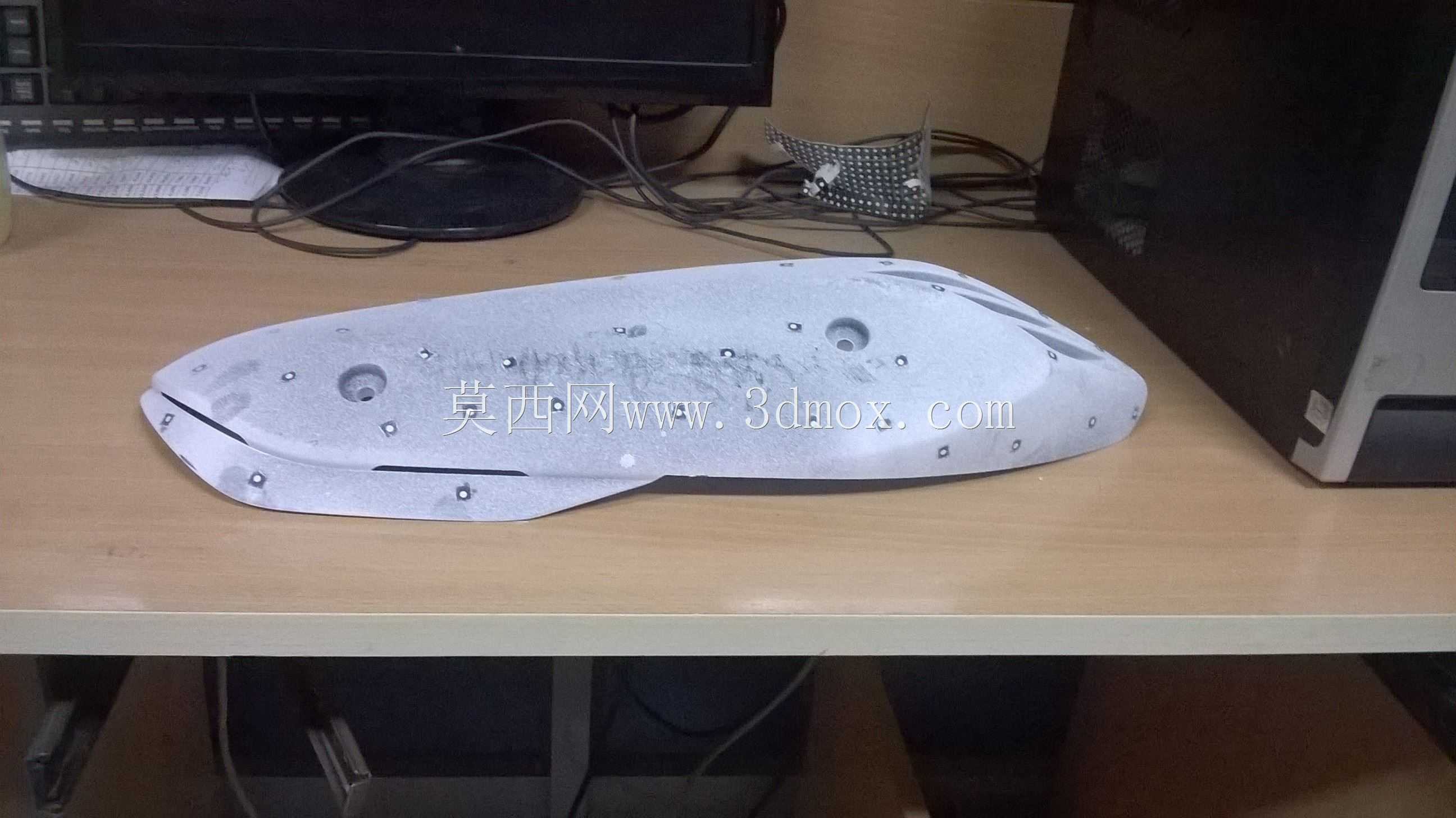

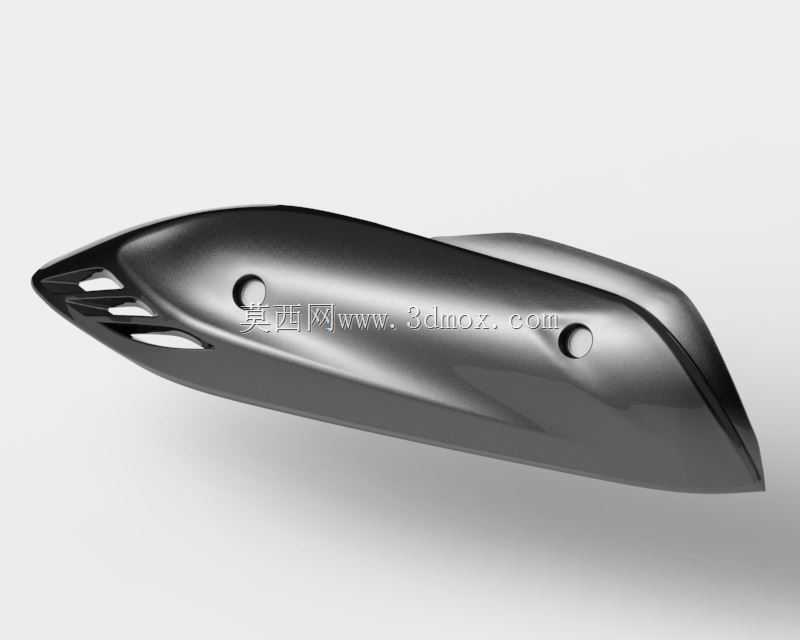

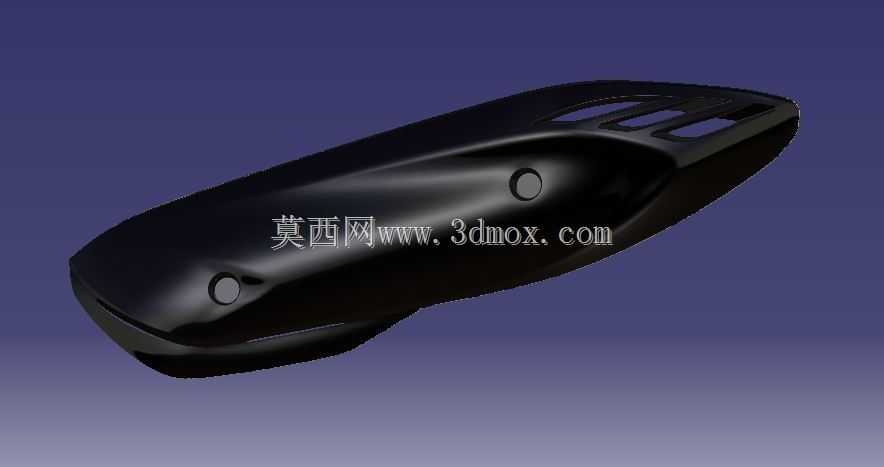

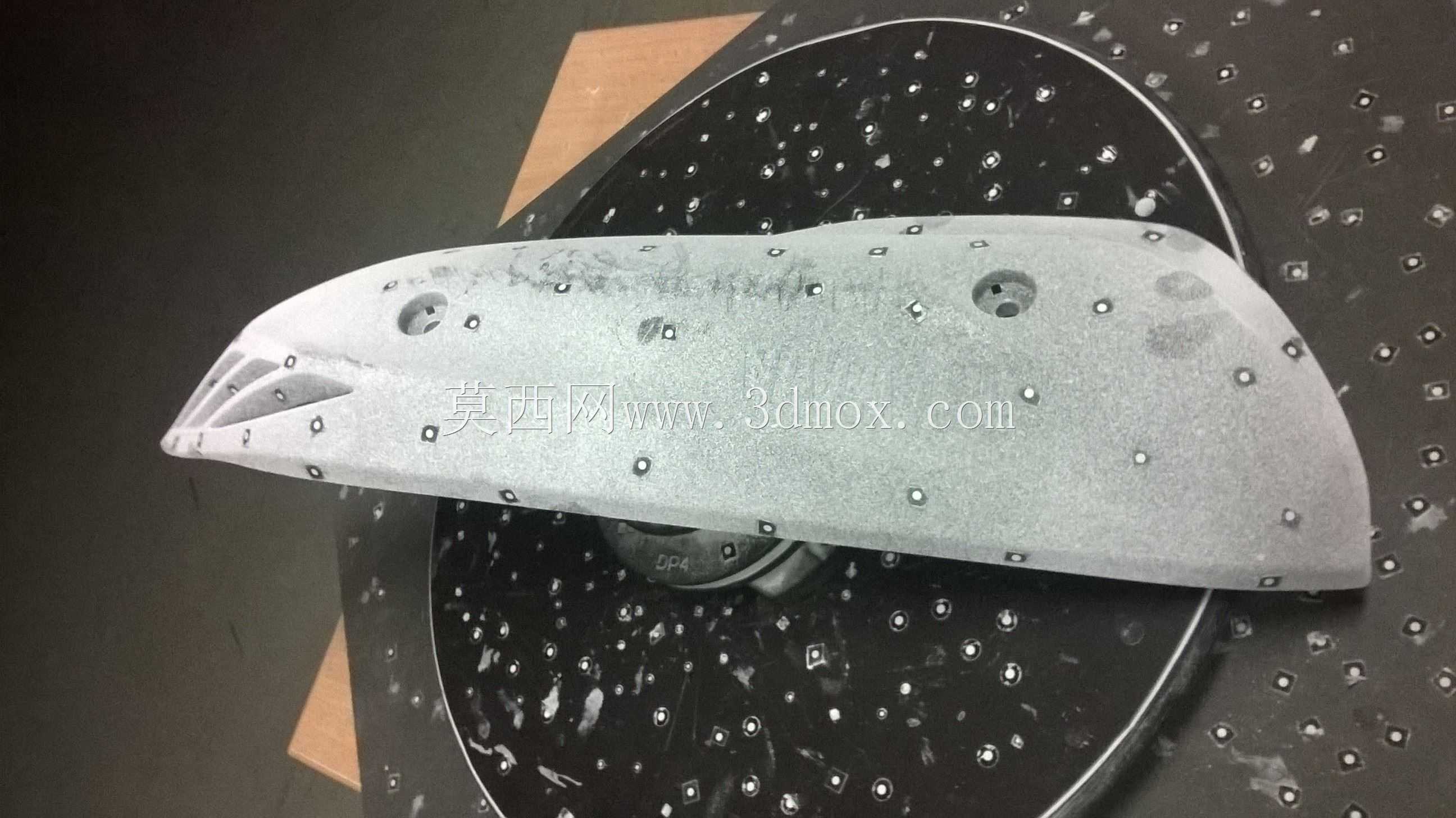

　　设计思路上，这款部件采用逆向工程开发路径，通过蓝光三维扫描获取原车件的完整点云数据，再进行曲面重构得到最终的三维模型，这种开发方式的优势在于可以完全匹配原车的安装点位与贴合弧度，不需要反复做装车适配调整，对于售后替换配件、改装配件的开发来说效率极高。扫描过程中重点还原了护盖与消声器壳体之间的预留间隙，这个间隙值控制在合理区间，既不会因为间隙过小导致行驶过程中护盖受热膨胀与消声器壳体摩擦产生异响，也不会因为间隙过大导致护盖突出车身侧面过多，影响视觉效果同时增加被刮蹭的概率。曲面重构过程中保留了原车件的曲面弧度变化，让护盖安装后和车身侧盖、脚踏边条的衔接处缝隙均匀，没有明显的阶差，符合整车的外观公差要求。

　　从安装边界与尺寸匹配角度来说，这款护盖的固定点位完全对应原车消声器上的焊接安装支架，两个安装孔的孔位同轴度、孔距公差都控制在装配允许的范围内，安装时不需要对原车消声器做任何打孔、切割改动，直接对准点位拧入固定螺丝即可完成装配，普通用户借助常用工具就能自行完成更换。护盖的整体轮廓完全避让开消声器的尾端排气口、氧传感器安装位等结构，不会对排气顺畅度、传感器的正常工作造成任何干涉。护盖的材质适配常规的耐高温改性PP或者ABS工程塑料，壁厚设计均匀，避免注塑生产过程中出现缩痕、翘曲等成型缺陷，同时足够的结构强度可以抵御日常行驶中带起的小石子飞溅撞击，不会轻易出现开裂、破损的情况。在实际配件选型过程中，这类外护盖除了售后替换的需求外，也常被用于改装场景，在不改变消声器本体性能的前提下，通过更换不同表面处理的护盖实现车身外观的个性化调整，同时不影响原车的隔热、防护性能。
