LDO薄型步进电机轨道器驱动模块

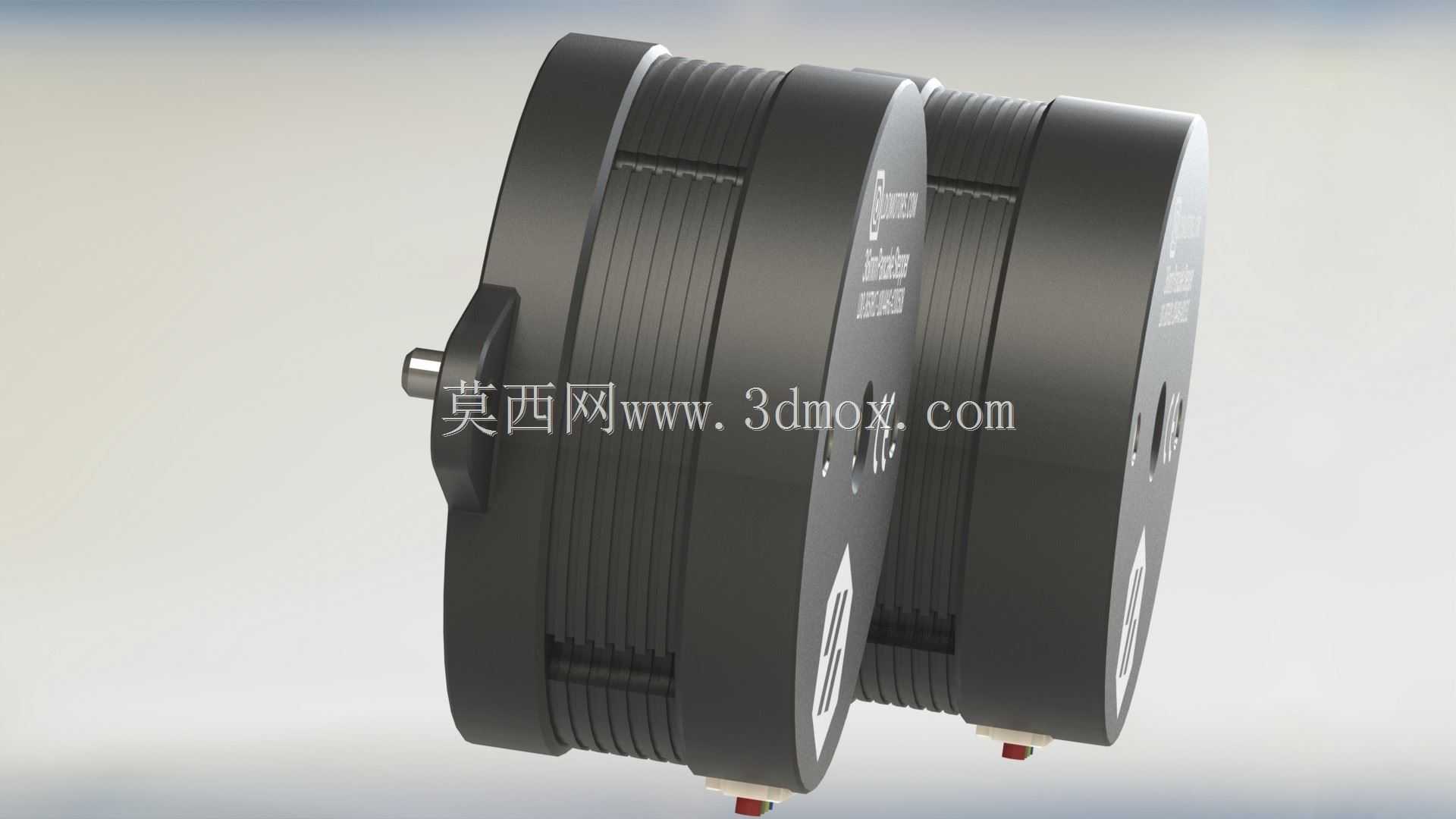

　　这类薄型带安装耳的步进电机模块，最早是适配小型轨道式执行机构的驱动需求开发的，常见于紧凑型自动化输送线、小型滑台模组、3D打印设备的Z轴抬升机构、桌面级精密位移平台这类对安装厚度有严格限制的场景。不同于常规圆形法兰步进电机，这款产品采用了扁平式机身设计，整体轴向厚度控制得极低，在安装空间局促的狭小腔体内也能完成布设，不会因为电机本体突出过多干涉周边走线或者相邻部件的运动行程。

　　从实际使用角度看，这类电机的核心作用是将脉冲电信号转化为固定步距角的角位移输出，搭配对应的丝杠或者同步轮传动结构，就能实现轨道上负载的精准位置控制，步距精度可以满足多数轻载精密定位的需求，不需要额外加装高分辨率编码器就能实现开环状态下的稳定位置输出，对于成本敏感的小型自动化设备来说，能省掉不少反馈元件的布设成本。机身侧面引出的接线端采用6针接插件定义，绕组接线顺序适配市面上主流的步进驱动器接口，不需要额外改线就能直接匹配通用驱动板卡，接线容错率较高，现场装配的时候不容易出现接反相序导致电机失步或者反转的问题。

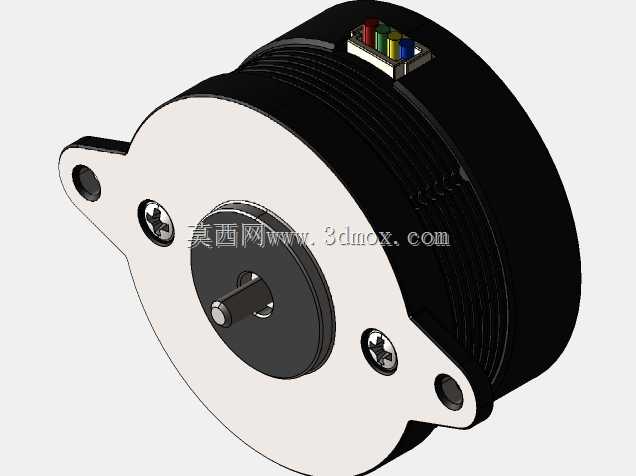

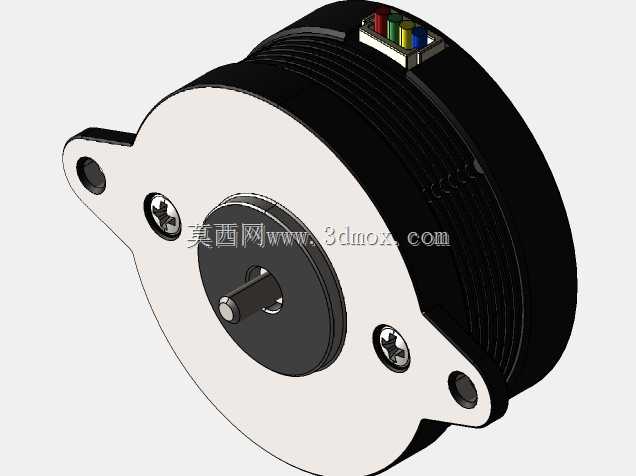

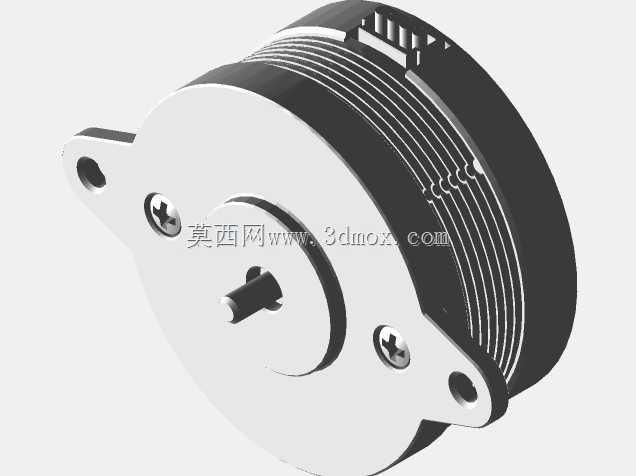

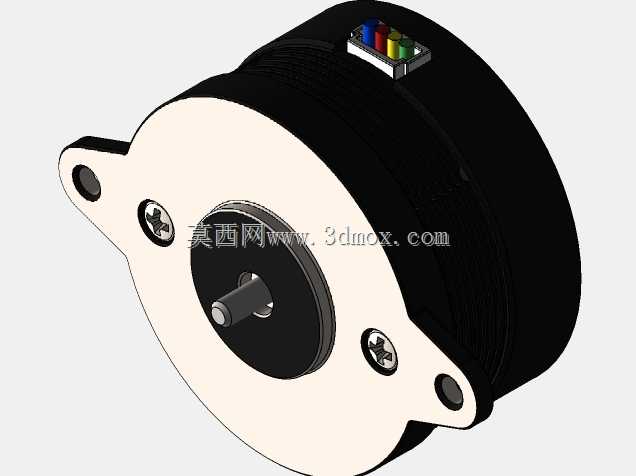

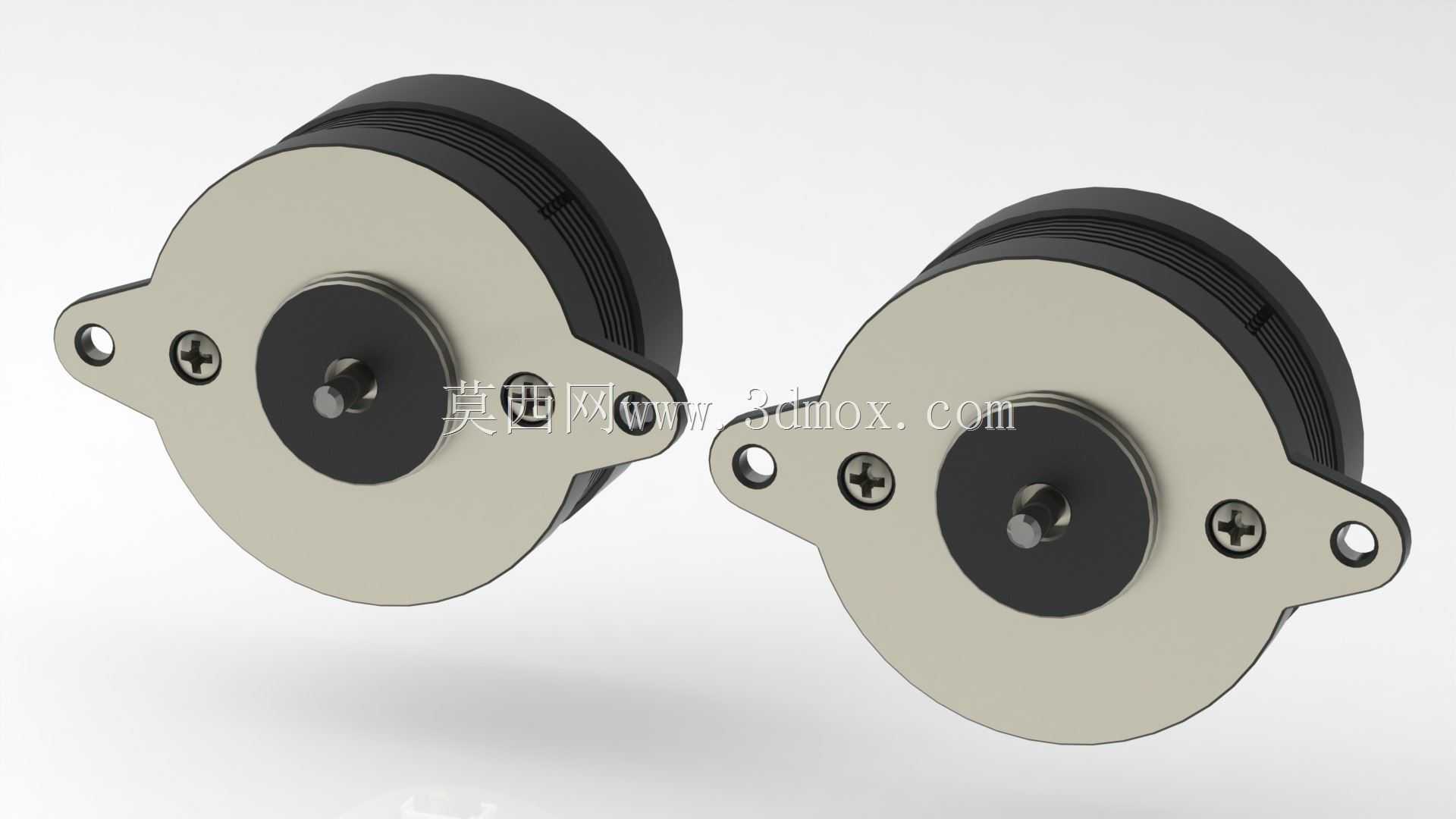

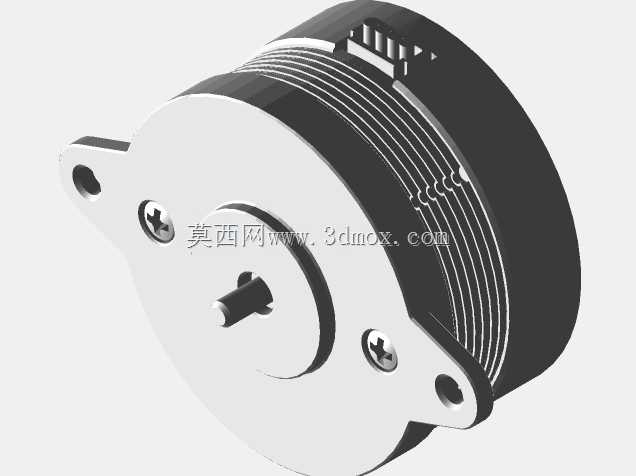

　　设计层面上，这款电机的安装固定结构没有采用常规的圆形法兰止口定位，而是在机身前端延伸出两个带安装孔的定位耳，两个安装耳上分别设置了光孔和螺丝过孔，安装时不需要在安装板上加工高精度的止口沉台，只需要打两个对应孔径的通孔就能完成固定，对安装板的加工精度要求更低，适配薄板类安装基座的使用场景，哪怕是1.5mm厚的冷轧钢板或者亚克力安装板，也能通过这两个安装耳实现牢靠固定，不会因为电机运行时的振动出现固定松动的问题。输出轴采用单出轴D型切边设计，和配套的同步轮、齿轮或者联轴器配合时，不需要额外打顶丝孔就能传递额定扭矩，避免了顶丝长期受力松动导致的传动打滑问题，轴伸长度也做了适配性优化，刚好匹配常规薄壁传动件的安装深度，不会出现轴伸过长蹭到安装板、或者轴伸过短导致传动件固定不牢的问题。

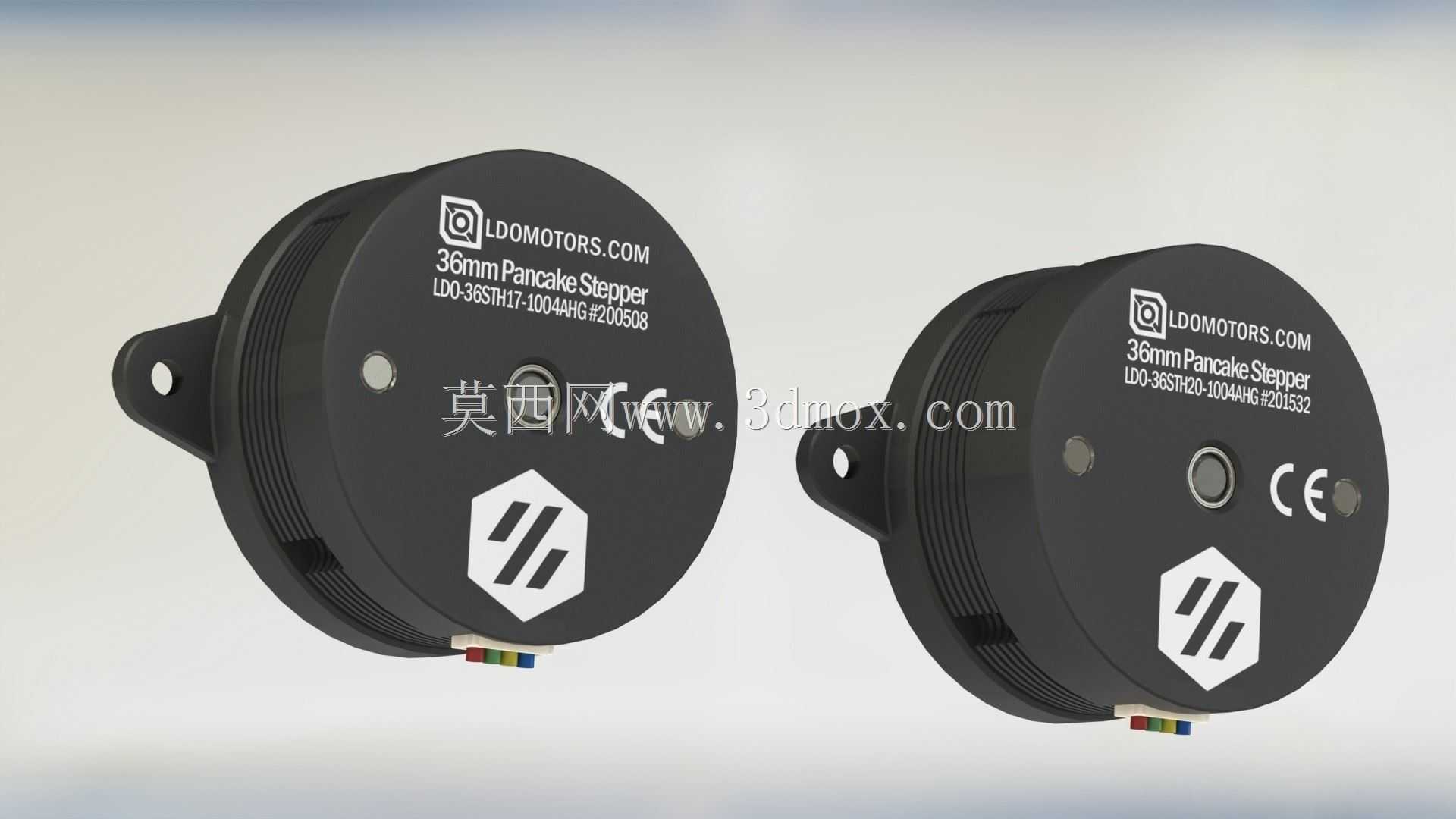

　　安装边界方面，这款电机的最大外轮廓直径和常规36系列步进电机保持一致，两个安装耳的中心距做了标准化适配，能直接替换同安装尺寸的其他薄型步进电机，不需要修改原有安装板的孔位设计，做设备迭代或者备件替换的时候兼容性极强。机身尾部没有突出的编码器或者接线盒结构，整个机身的最大外径就是定子外壳的尺寸，布设的时候周边只需要预留2mm的安全间隙就能满足散热和装配需求，不会占用多余的设备内部空间。绕组参数适配常规的低压直流驱动场景，在24V供电电压下就能输出额定保持扭矩，驱动时的温升控制在合理区间，长期连续运行也不会出现过热退磁的问题，适合长时间处于待机锁止状态的轨道定位场景。

　　实际选型时需要注意，这类薄型电机的输出扭矩相比同机座号的长机身步进电机要低一些，更适合驱动1kg以内的轻载负载做短行程精密位移，如果负载惯量过大，需要搭配减速机构使用，避免启动时出现失步问题。另外安装时两个固定耳的螺丝锁紧扭矩要控制在合理范围，不要过度锁紧导致安装耳变形，因为安装耳和前端盖是一体化结构，变形后会导致定子和转子的同轴度出现偏差，运行时会出现卡顿、噪音变大的问题。电机运行时的步距误差在不丢步的情况下不会累积，配合轨道上的原点光电开关，就能实现重复定位精度±0.1mm以内的位移控制，完全能满足桌面级自动化设备、小型检测仪器的送料、定位、抬升类动作需求。
