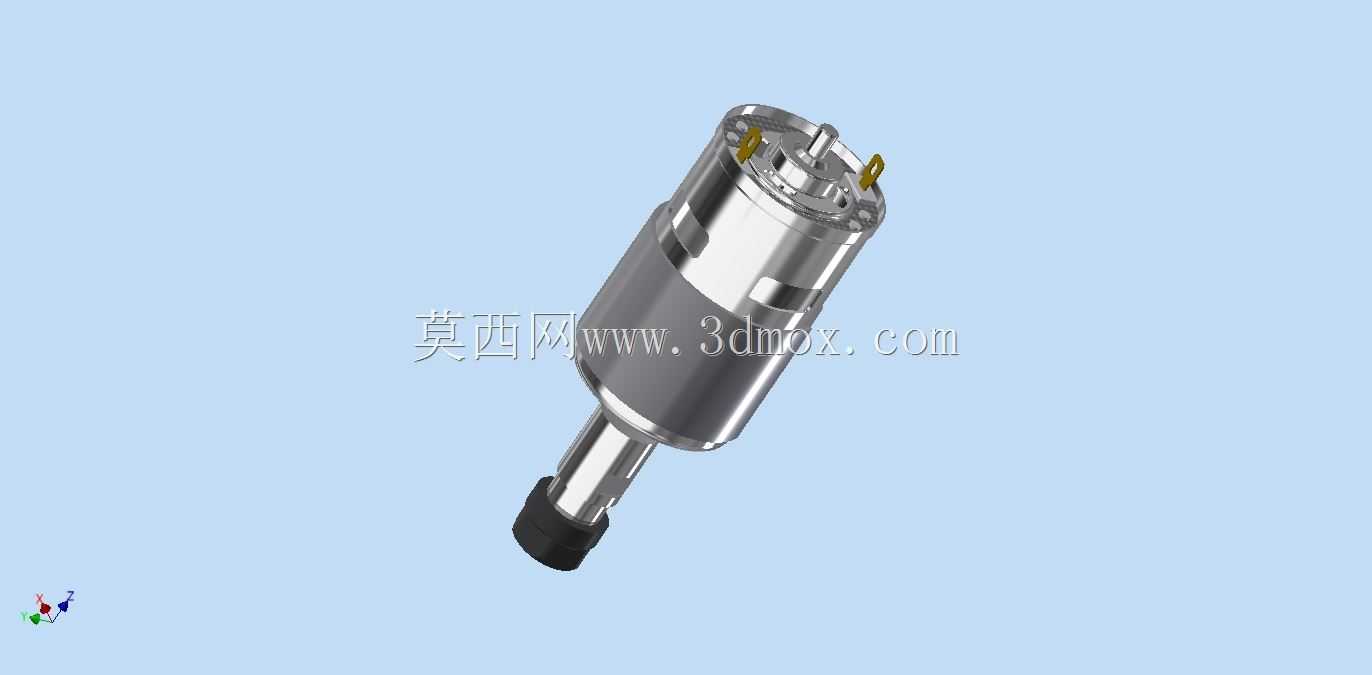

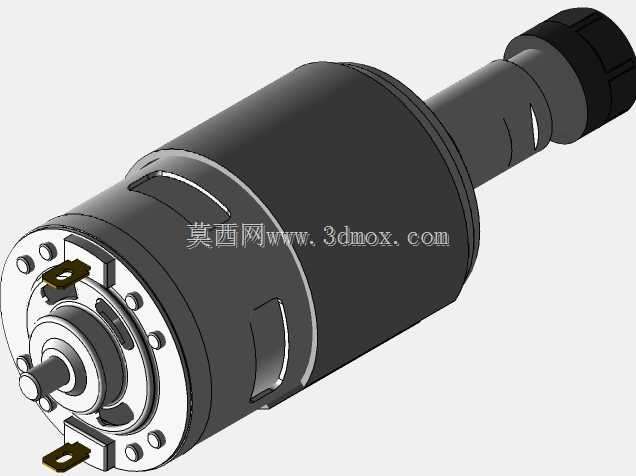

带ER11夹头支架的5mm轴直流电机结构

这款集成ER11夹头支架的直流动力单元，在小型数控加工、桌面级雕刻作业场景中有着极高的适配性，常作为轻型CNC设备、DIY雕刻机、PCB线路板加工主轴的核心动力源，也可适配小型木工修边、软金属精细铣削的作业需求，相比传统分体式电机加联轴器外接夹头的结构，一体化设计能大幅减少装配累积误差，提升传动同轴度。

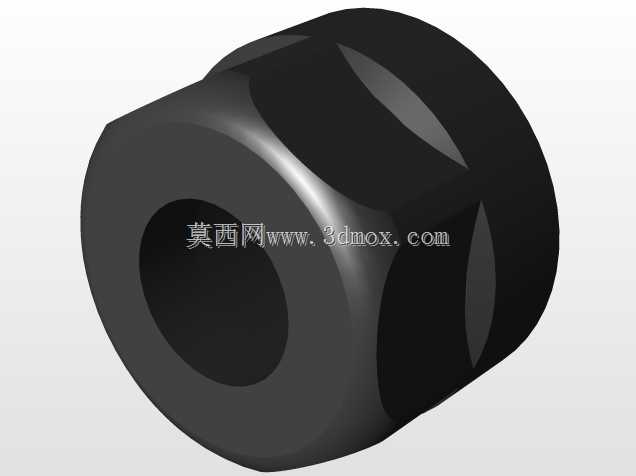

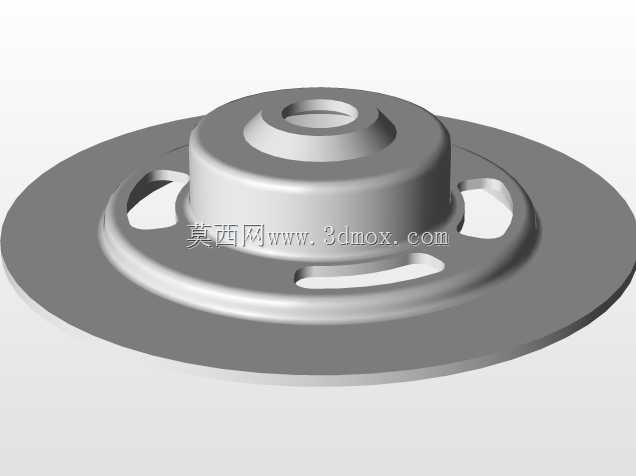

从实际功能特性来看，该单元将直流电机本体与ER11夹头安装支架做了集成式设计，输出轴直径为5mm，配套的ER11夹头可装夹直径5mm范围内的柄部刀具，包括雕刻刀、小直径铣刀、钻头等，夹头的锁紧结构能保证刀具装夹的同轴度，减少高速运转时的径向跳动，避免加工过程中出现断刀、加工面振纹的问题。电机本体采用金属外壳结构，兼顾运转时的散热需求与结构刚性，输出端的支架部分直接与电机前端盖定位整合，省去了额外设计转接法兰、调整同轴度的工序，装配时只需将整个单元通过支架上的安装位固定到设备机架上，即可完成动力部分的安装，大幅降低小型设备的装配调试难度。

设计思路上，这款结构优先考虑了小型加工设备的紧凑化需求，将原本需要独立安装的电机、联轴器、夹头座三个部件整合为一个整体，缩短了动力输出端的悬伸长度，提升了整个动力单元的刚性，在高速运转时能减少振动传导。支架部分的安装基准面与电机轴的轴线做了严格的垂直度约束，安装时只要保证机架安装面的平面度，就能保证刀具轴线与加工台面的垂直度，不需要反复调整夹头座的位置。电机外壳的散热筋结构与金属外壳配合，能在持续雕刻作业时将绕组产生的热量快速散出，避免长时间运转出现过热退磁的问题。输出轴与夹头的连接采用直接适配的结构，取消了传统结构中的弹性联轴器，消除了联轴器带来的传动间隙，在做小进给量的精细雕刻时，能保证进给动作的响应精度，避免出现加工轮廓偏差的问题。

从安装边界与尺寸适配角度来看，整个动力单元的外径适配常见的52mm直径主轴安装座，不需要额外定制安装抱箍，市面上常规的雕刻机主轴固定夹都可以直接装夹固定。输出端夹头部分的最大外径不超过ER11夹头螺母的标准尺寸，在加工小尺寸工件时不会出现干涉问题，可深入工件型腔内部完成加工。电机尾部的接线端子采用侧出设计，不会占用尾部轴向空间，在安装空间受限的桌面级设备中，能减少Z轴方向的尺寸占用，提升设备的有效加工行程。轴向尺寸上，从支架安装基准面到夹头端面的距离控制在紧凑范围内，Z轴下行时不会因为动力单元过长触碰到工作台面。安装时需要注意，支架的抱箍安装位要做防滑处理，避免高速重切削时整个动力单元出现转动移位，接线部分要做好绝缘防护，避免加工产生的切屑飞入接线端子造成短路。

在实际选型适配时，这款动力单元适合加工硬度较低的材料，包括亚克力、PVC、PCB板、软木、铝合金薄板等，不适合大切深的硬金属加工，受直流电机本身的扭矩特性限制，大进给切削时容易出现堵转问题，更适合小进给、高转速的精细加工作业。相比专用的高速雕刻主轴，这款集成结构的成本更低，装配难度更小，非常适合DIY设备制作、小型教学用数控设备的搭建，也可作为小型自动化设备里的钻孔、铣削动力头使用，完成工件上的小尺寸孔加工、轻量铣削工序。结构上所有配合面都采用了标准公差设计，后期维护更换夹头、轴承时都可以直接选用标准ER11配件，不需要定制非标零件，降低了后期的维护成本。
