NEMA17/23/34规格步进电机L型安装支架

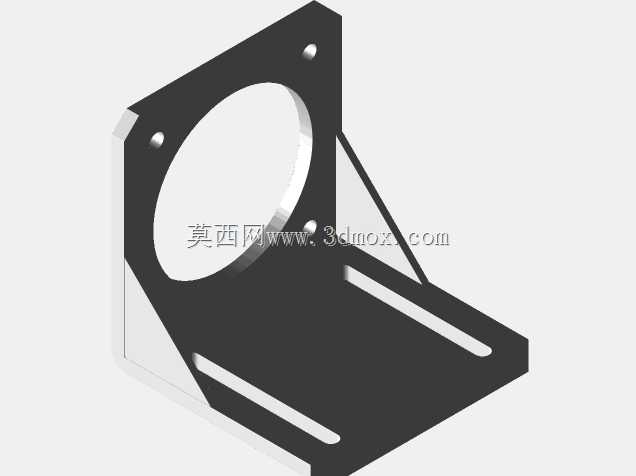

　　在自动化传动类设备的结构搭建环节，步进电机的安装固定精度直接决定了整套传动机构的运行稳定性，这类L型安装支架就是专门适配NEMA17、NEMA23、NEMA34三种主流规格步进电机的安装承载构件，目前在小型数控设备、3D打印设备、自动化送料机构、桌面级机械臂这类需要将步进电机输出轴垂直于安装基面布置的场景中应用极为广泛。不同于市面上常见的单片式电机安装片，这类L型支架采用一体折弯成型的结构，垂直立面负责承载电机本体，水平底面负责和设备机架完成固定，两个面之间通过三角加强筋做结构补强，从根源上避免电机满负载运行时产生的震颤导致安装面变形、电机输出轴同轴度偏移的问题。

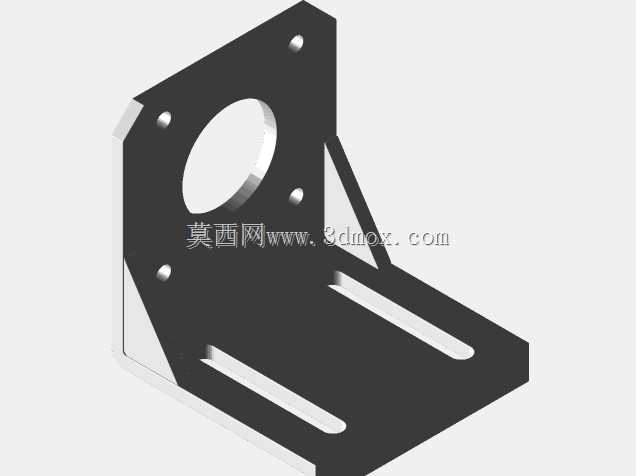

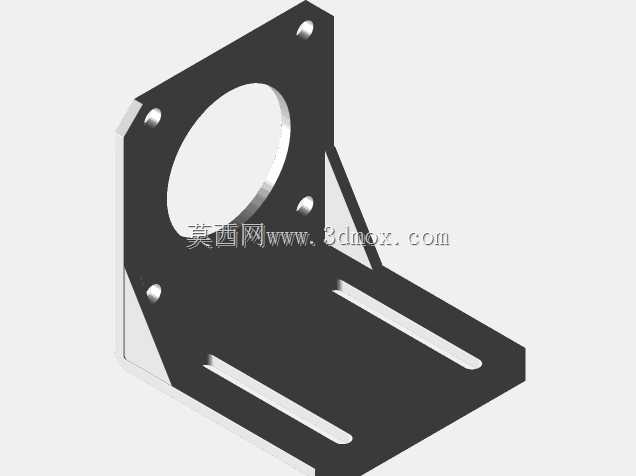

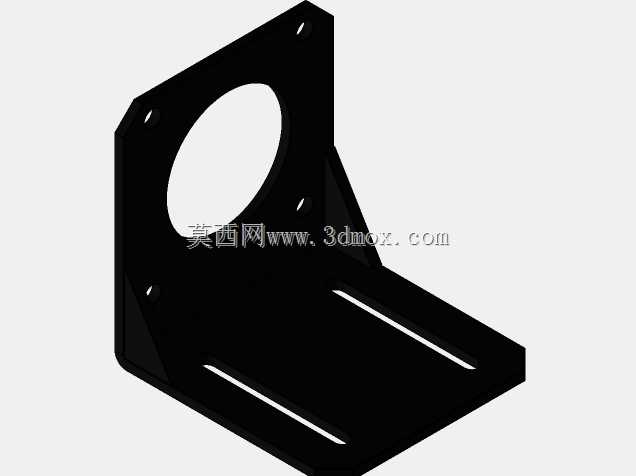

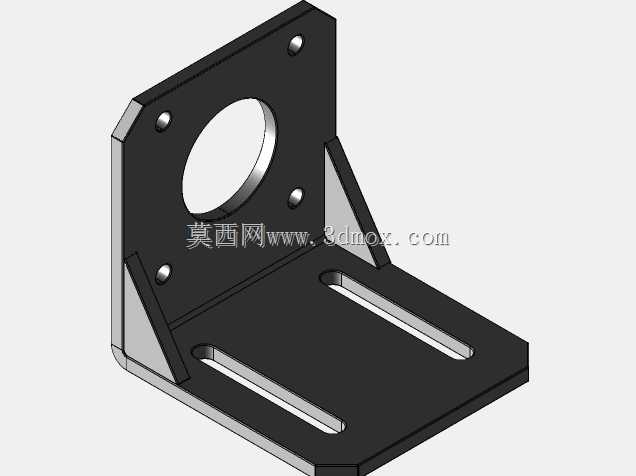

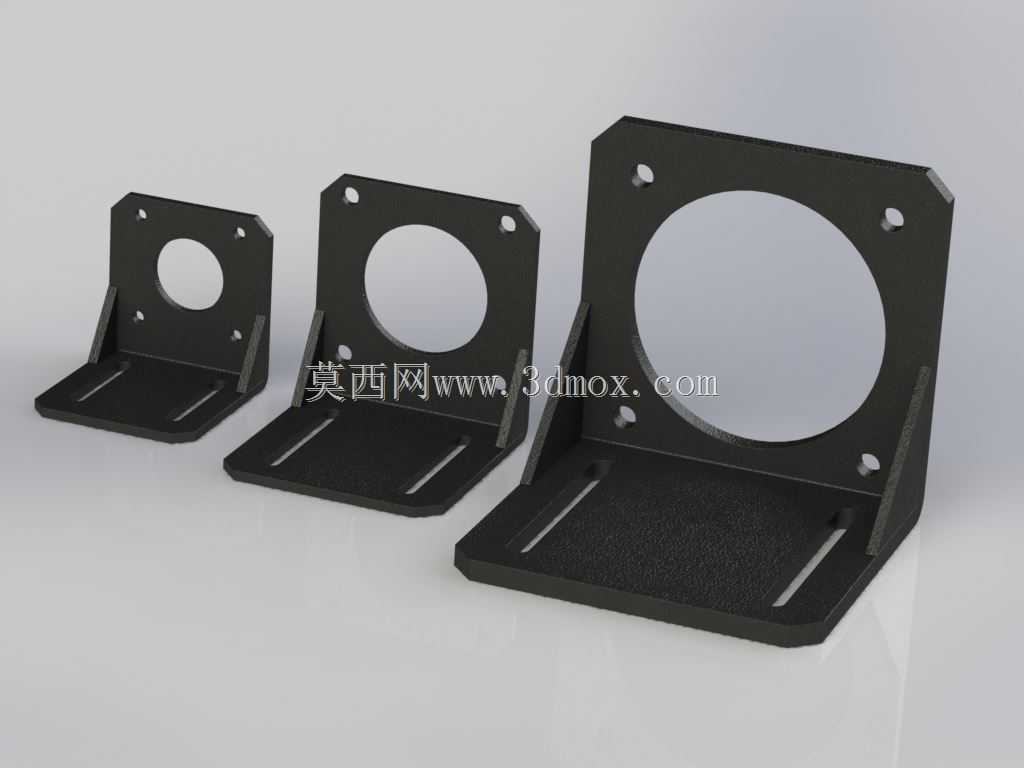

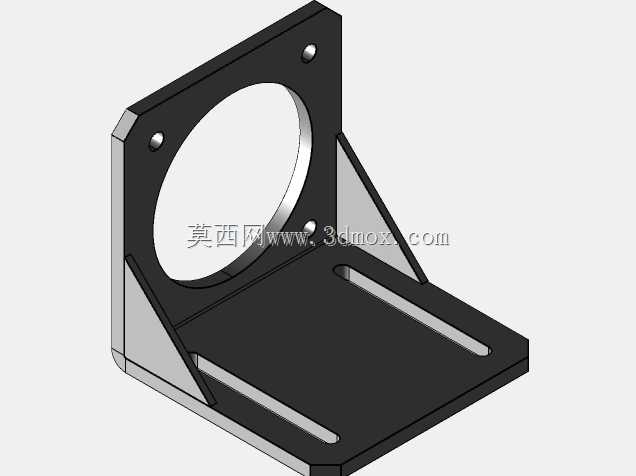

　　从实际选型适配的角度来看，三款支架分别对应三种法兰尺寸的步进电机：适配NEMA17的支架立面安装孔位严格匹配42mm步进电机的标准法兰孔距，中心开孔尺寸刚好容纳电机前端输出轴端的轴承位凸起，不会出现安装时电机端面和支架立面贴合不严的问题；适配NEMA23的支架对应57mm步进电机的安装尺寸，立面厚度比NEMA17款增加1.5mm，能够承载57电机运行时更大的反作用力矩；适配NEMA34的支架对应86mm步进电机的安装规格，整体板材厚度进一步提升，三角加强筋的宽度也做了加宽处理，即使86电机运行在低转速大扭矩输出状态，支架也不会出现共振异响。

　　支架水平安装面的长条形腰型孔是设计中非常贴合现场调试需求的细节，这类腰型孔允许安装人员在固定电机时沿腰型孔长度方向调整电机的前后位置，在同步带传动结构中，这个调整余量刚好可以用来张紧同步带，不需要额外增加张紧轮结构，既简化了整体结构设计，也降低了后期设备维护的调整难度。垂直立面的安装孔全部采用沉孔设计，固定电机的螺丝拧入后螺丝头不会突出支架立面，避免安装后螺丝和电机周边的传动部件发生运动干涉。

　　从结构设计的合理性角度分析，这类支架的折弯圆角做了严格控制，既不会因为圆角过小导致折弯处出现应力集中、长期受载后产生裂纹，也不会因为圆角过大导致立面和底面的垂直度过差，安装后电机输出轴和安装基面的垂直度偏差可以控制在0.1mm以内，完全满足常规传动场景的精度要求。支架的所有安装孔边缘都做了去毛刺处理，不会出现安装时刮伤电机漆面、或者割伤安装人员手部的问题，表面采用黑色氧化处理，具备基础的防锈能力，在常规工业车间环境下长期使用也不会出现锈蚀卡孔的问题。

　　在实际设备装配过程中，这类支架可以直接搭配铝型材机架使用，水平底面的腰型孔尺寸刚好适配常规M5、M6规格的T型螺栓，不需要额外做打孔加工，能够大幅缩短设备的装配周期。对于需要做传动方向转换的结构，比如将电机水平输出转换为垂直方向的动力传输，只需要将支架旋转90度固定，就可以快速改变电机的安装朝向，不需要重新设计定制安装构件，通用性极强。不少做小型非标自动化设备的工程师在做结构设计时，都会优先选用这类标准化的L型支架，既可以减少自定义零件的设计绘图工作量，也能降低零件加工的成本和周期，同时标准化的配件后期维护替换也极为方便，不需要单独测绘定制替换件。

　　需要注意的是，选型时要根据所搭配的步进电机实际扭矩参数选择对应厚度的支架，不要出现小规格支架配大扭矩电机的情况，避免长期负载下支架出现变形，影响传动精度。安装时要先将电机固定在支架立面上，确认电机端面和支架立面完全贴合后再拧紧固定螺丝，之后再将支架整体固定到设备机架上，通过腰型孔调整好电机位置、确认传动部件张紧度合适后，再拧紧底面的固定螺栓，整个安装过程不需要复杂的工装辅助，普通装配人员就可以快速完成操作。
