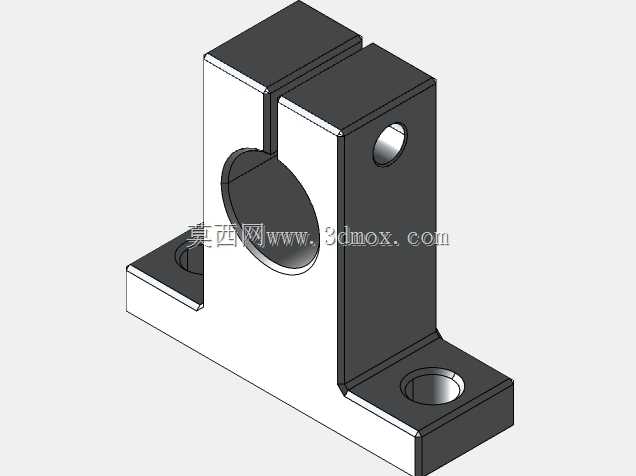

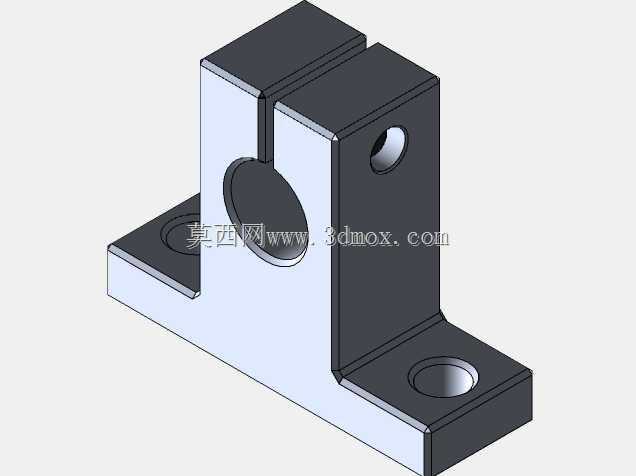

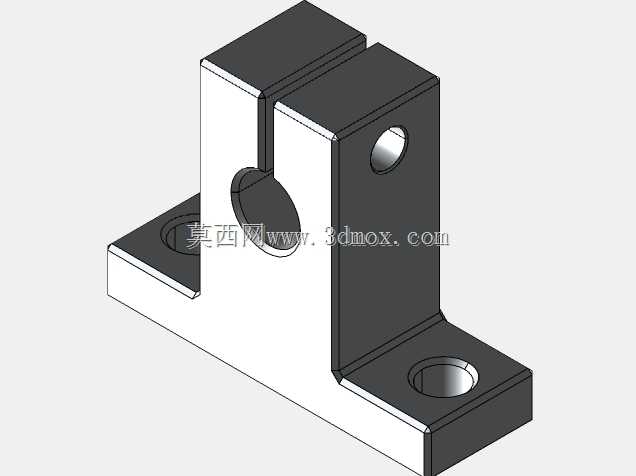

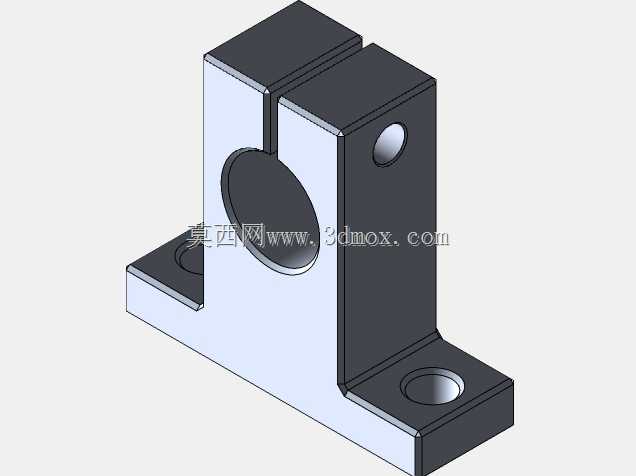

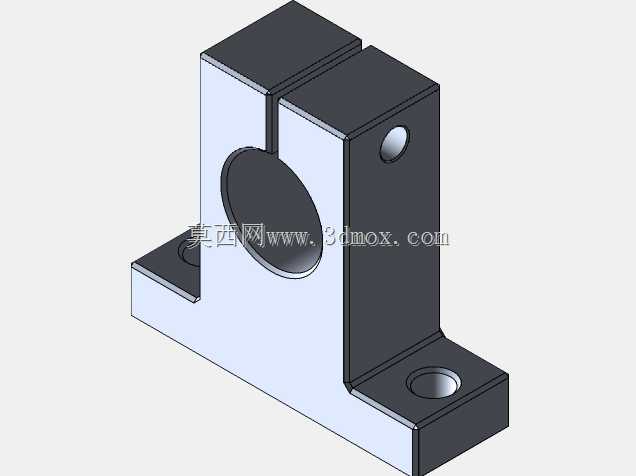

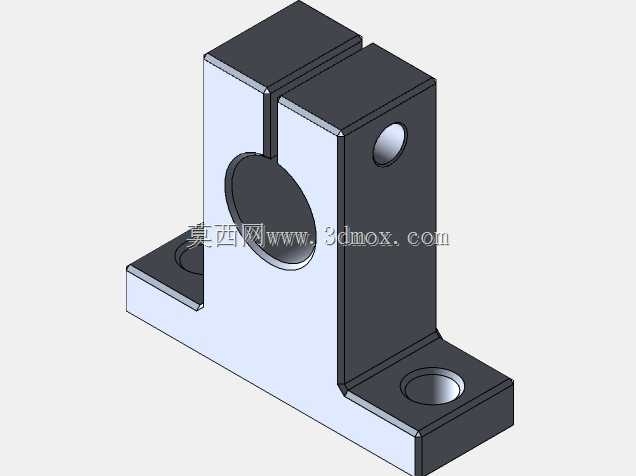

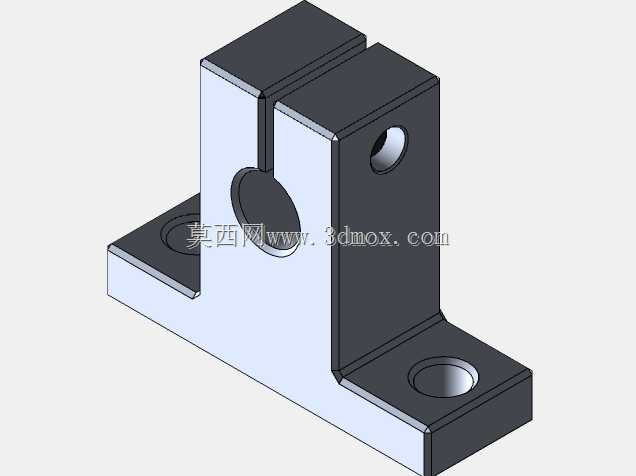

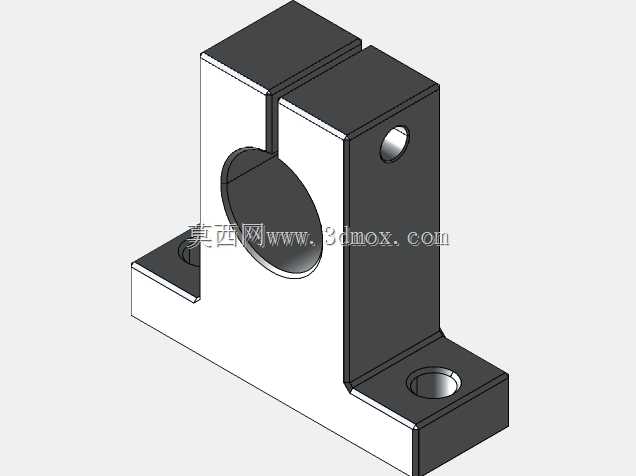

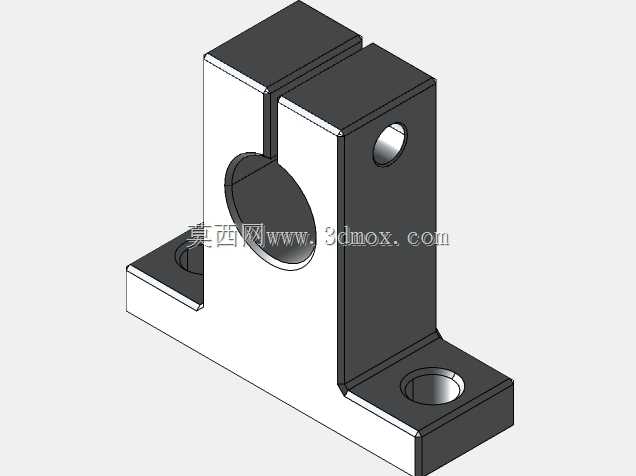

这类立式轴支撑座是直线传动系统里的基础安装构件,主要用来给圆柱直线光轴提供径向支撑与轴向定位,常见于各类需要直线往复运动的设备布局中,比如小型输送线的导向轴固定、非标自动化设备的滑台导向支撑、检测设备的运动轴定位、3D打印设备的光轴安装工位,甚至部分工装夹具的导向杆固定场景也会用到同结构的支撑件。从结构设计来看,该系列支撑座采用分体夹紧式结构,底座部分设置两个沉头安装孔,用来将整个支座固定在设备安装基板上,上部的夹持孔为开口式设计,通过侧边的锁紧螺栓收紧开口,即可抱紧穿入孔内的光轴,这种结构不需要在光轴上额外加工定位台阶,安装时可以沿光轴轴向任意调整固定位置,适配不同的安装间距需求,相比带台肩的固定式轴座,调整灵活性更高,

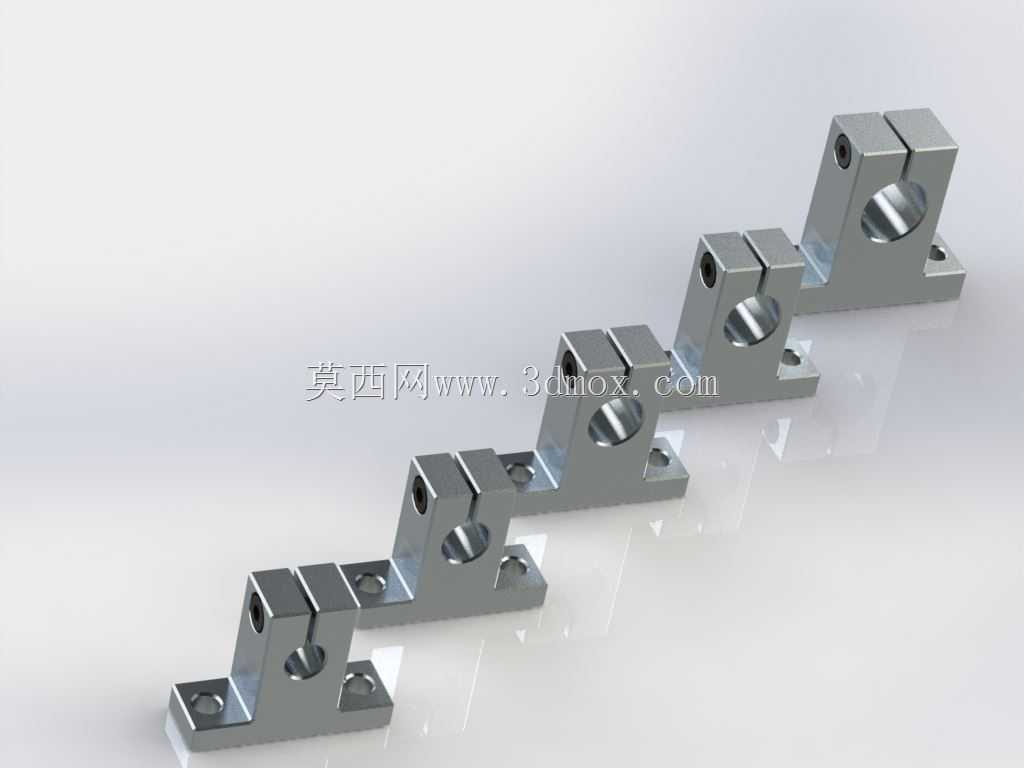

现场装配的容错空间更大。设计时首先要匹配对应光轴的公称直径,该系列覆盖8mm到16mm的常用光轴规格,夹持孔的公差通常取H7级,保证与光轴的配合间隙控制在合理范围,既不会因为间隙过大导致光轴晃动,也不会因为过盈量太大造成光轴装配卡滞。底座的安装孔间距需要对应不同规格做差异化设计,小规格8mm、10mm轴径的支座,安装孔中心距更小,底座整体宽度与高度也对应缩小,避免占用过多安装空间;13mm、16mm轴径的支座因为要承受更大的径向负载,底座厚度、夹持段的壁厚都会相应增加,锁紧螺栓的规格也会提升,保证夹紧力足够,不会在设备运行过程中出现光轴松动移位的问题。安装边界方面,需要注意支座安装面的平面度要求,若安装基板平面度超差,
锁紧底座安装螺栓时会造成支座本体变形,导致上部夹持孔出现圆度误差,抱紧光轴后会出现卡滞、运动阻力增大的问题,因此装配前需要确认安装面的平面度不超过0.05mm。夹持光轴时,锁紧螺栓的拧紧力矩需要控制在合理范围,力矩过小会导致夹紧力不足,设备运行时轴出现窜动;力矩过大则会导致夹持孔变形过度,抱紧光轴造成直线运动阻力陡增,甚至会导致支座本体出现应力开裂。这类支撑座的材质通常选用铝合金或者45号钢,铝合金材质的支座重量轻、防锈性能好,适合负载不大、对设备重量有要求的场景;钢制支座的刚性更好,承载能力更强,适合负载较大、有一定冲击载荷的传动场景。实际选型时,除了匹配光轴直径,还要核算支撑座的承载能力,根据光轴的支撑跨距、运动部件的重量、
运行时的加速度,计算每个支撑座承受的径向载荷,确保载荷在支座的额定承载范围内,避免长期过载导致支座变形或者夹紧失效。另外,这种开口式支撑座在安装时,要注意开口方向的布置,通常将开口方向朝向负载作用的反方向,这样可以让夹持结构的受力更合理,提升夹紧的可靠性。在多支撑点的长光轴布局中,需要保证所有支撑座的夹持孔同轴度,安装时可以先将光轴穿入所有支撑座,不拧紧锁紧螺栓,调整所有支座的位置,推动光轴全程往复运动无卡滞后,再依次锁紧底座安装螺栓和夹持锁紧螺栓,避免因为同轴度误差造成光轴弯曲、运动阻力增大的问题。
