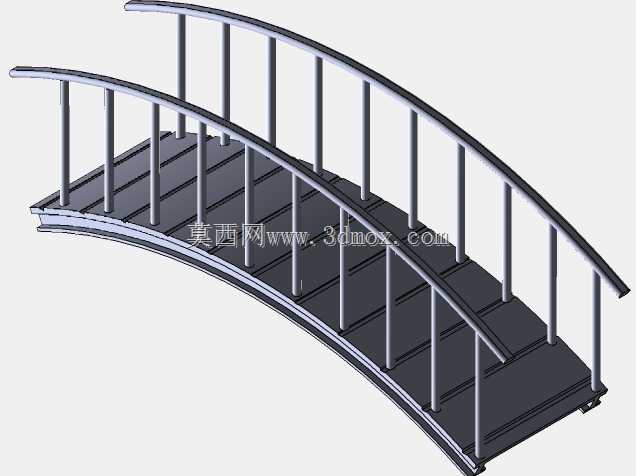

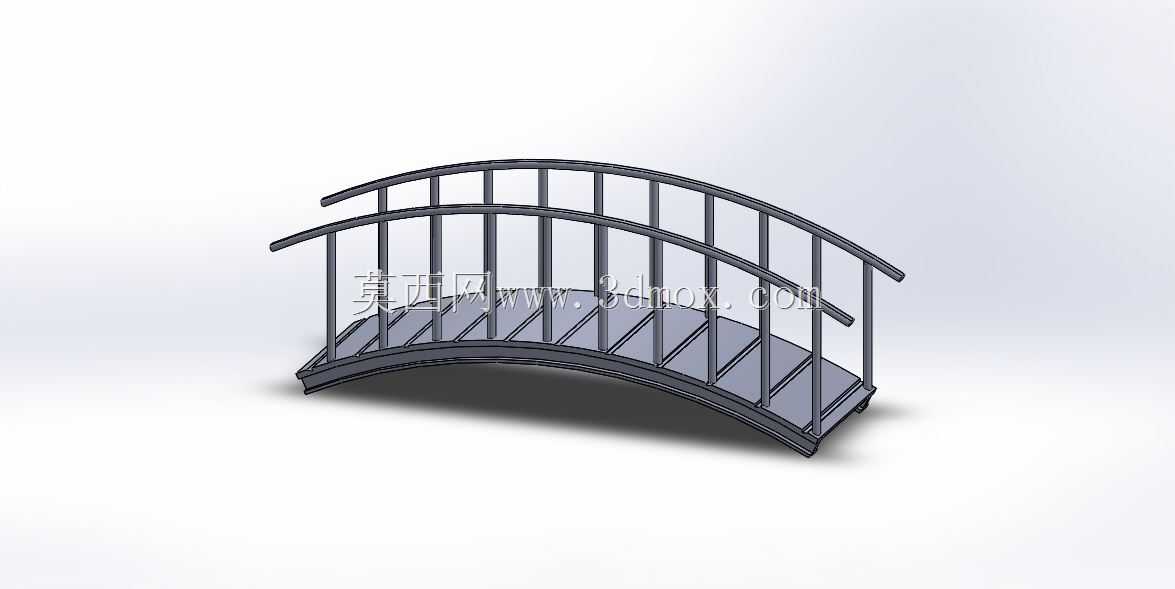

小型弧形带双侧护栏简易步行桥结构

这款小型弧形步行结构，主要适配小跨度人行通行场景，常见于园区景观步道、厂区内部跨排水沟渠、庭院造景衔接、小型水景跨接等工况，解决小范围高差或阻隔下的人员步行通行需求，整体承载按单人常规通行荷载设计，不适用机动车、重型设备通行场景。从结构设计逻辑来看，整体采用上拱弧形桥身设计，既可以在小跨度下获得更好的结构受力表现，让桥身中部的荷载更顺畅地传递到两端支撑基座，也能在视觉上形成更柔和的线条，适配景观类场景的视觉需求。桥身踏步采用等宽分段式平板设计，每块踏步板的宽度适配成年人常规步幅，踏步表面预留防滑结构安装位，可根据实际使用场景加装防滑条或者防滑涂层，避免雨天通行打滑。双侧护栏采用双横杆加等距竖杆的结构形式，护栏高度符合人行防护的常规安全要求，竖杆间距控制在防止人员意外跌落的安全范围内，上下两根弧形横杆顺着桥身的弧度延伸，与桥身主体形成统一的弧形轮廓，两端护栏直接与桥身端部的支撑结构焊接固定，保证护栏整体的连接刚度，避免通行时出现晃动。设计过程中优先考虑了安装边界的适配性，桥身两端的支撑端做了平直的安装贴合面，可直接固定在混凝土基座或者预埋钢结构件上，不需要额外做复杂的适配转接，整体结构全部采用常用型材拼接，加工时不需要特殊定制的异形构件，桥身主体的弧形主梁采用标准型材弯弧加工即可，踏步板、护栏杆件都可以采用常规切割、焊接工艺完成加工，生产门槛低，现场安装时只需要将整体结构吊装就位后固定两端支撑点即可，施工周期短。从实际使用的功能特性来看，整体结构自重较轻，对两端支撑基座的荷载要求不高，不需要做重型基础处理，适合在地基承载力有限的景观区域、临时通行区域使用；护栏的通透式设计不会遮挡视线，在景观场景中使用不会对周边景观视线造成遮挡，同时竖杆的排布密度足够，能对儿童通行起到足够的防护作用。桥身的弧度设计同时兼顾了排水需求，雨天时桥面积水会顺着弧形坡面自然流向两端，不会在桥面积存，减少积水对钢结构表面的腐蚀影响，日常维护只需要定期检查焊接节点的锈蚀情况、紧固连接螺栓即可，维护成本极低。在结构细节处理上，所有杆件的外露端部都做了磨圆处理，避免尖锐棱角划伤通行人员，踏步板与主梁的连接采用满焊工艺，保证每一块踏步的连接强度，避免长期使用后出现踏步松动翘起的问题；护栏竖杆与上下横杆的连接也采用满焊，焊后打磨平整，整体表面可根据使用场景做喷塑、喷漆或者镀锌处理，适配不同的防腐需求与外观配色要求。这类小型步行结构的跨度通常控制在数米范围内，整体宽度满足单人到双人并行的通行需求，不需要在桥身中部设置额外支撑，适合跨接宽度不大的沟渠、水景、管线廊道等区域，在实际项目应用中，既可以作为永久通行设施使用，也可以作为临时施工区域的人行通道使用，拆装转运都比较方便。
