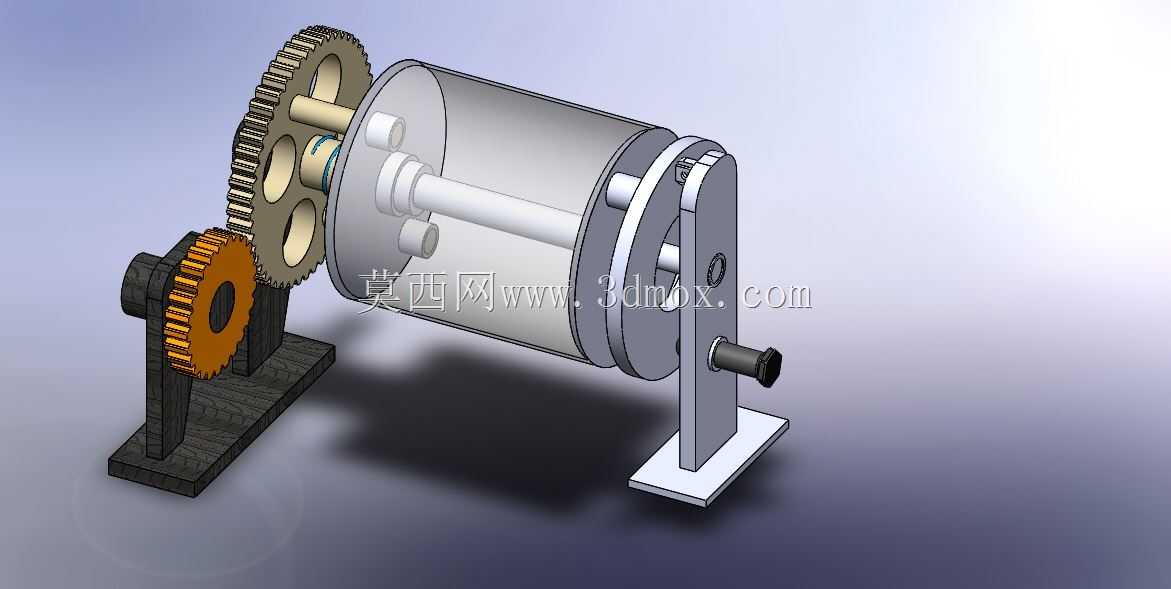

齿轮传动式滚筒回转机构三维结构

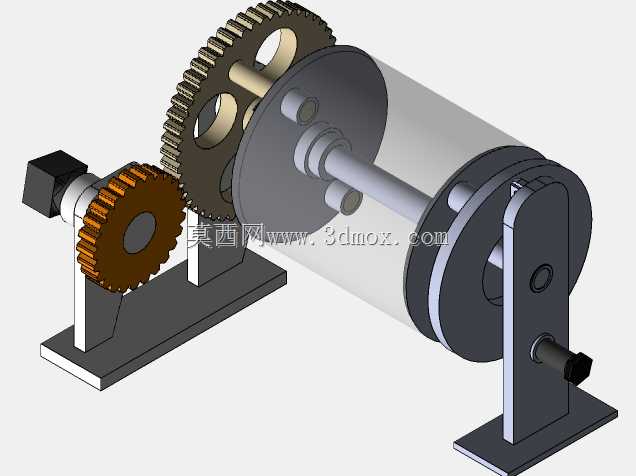

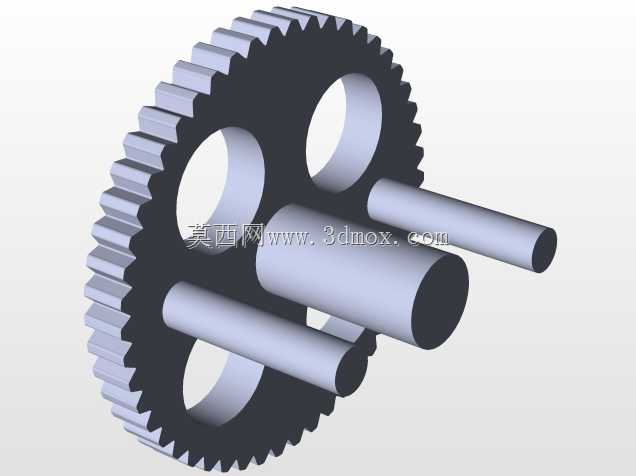

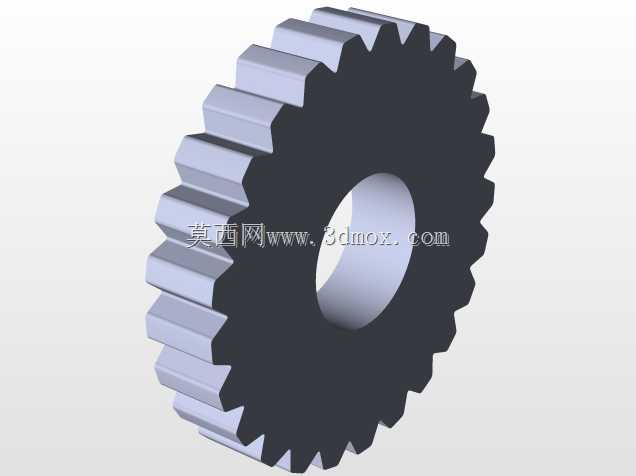

　　这套齿轮驱动的滚筒回转结构，常被应用在小型物料卷绕、线材排布、轻载工位回转输送的场景中，比如实验室小型薄膜收卷工位、细金属丝排线装置、教学演示用传动试验台，都能见到这类结构的变体。区别于常规的同轴直连驱动，这套结构采用侧置齿轮啮合的传动路径，将驱动端的动力通过两级圆柱齿轮传递到滚筒主轴，能在不增加滚筒轴向安装长度的前提下，实现较大的传动比，适配低速大扭矩的轻载回转需求。从结构布局来看，整套机构分为支撑底座、齿轮传动副、滚筒组件、端盖支撑座四个核心部分。两个立式支撑座分别固定在底板两端，其中一端的支撑座同时承担齿轮轴的定位功能，驱动侧的小齿轮通过键连接固定在输入轴上，与中间轴上的大直径齿轮啮合完成一级减速，

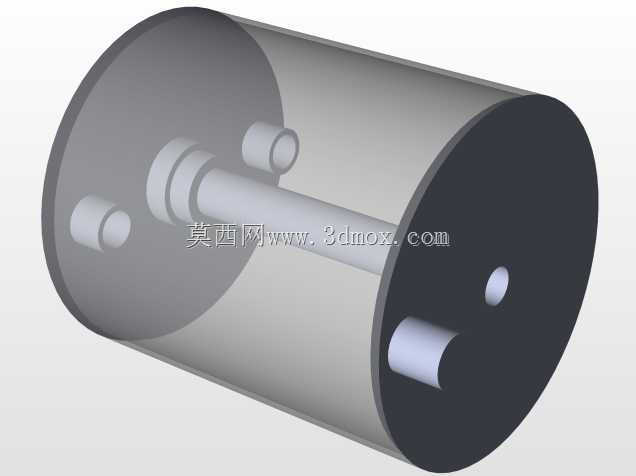

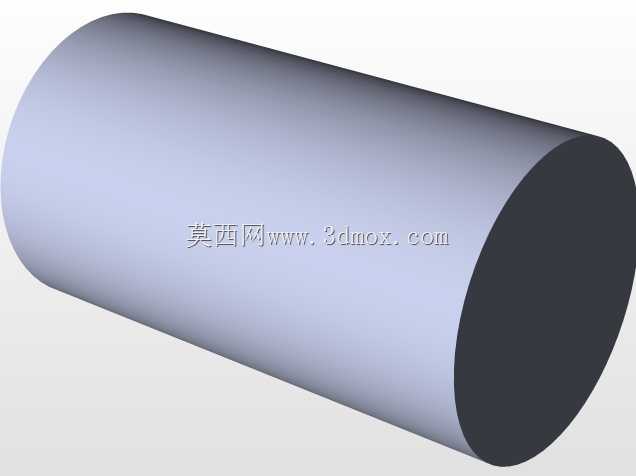

　　中间轴上同轴固定的小直径齿轮再与滚筒端盖外缘的齿圈啮合，完成二级减速后直接驱动滚筒回转，这种布局省去了额外的滚筒连接法兰，齿轮啮合的侧隙可以通过调整支撑座的安装位置进行微调，能有效降低长期运行磨损带来的传动回差。设计过程中，首先要确认滚筒的有效工作幅宽，也就是筒体内部可容纳卷绕物料或者安装工装的轴向长度，这个尺寸直接决定了两端支撑座的跨距，跨距计算时需要预留出端盖轴承的安装位置、齿轮啮合的安全间隙，避免筒体运转时和支撑结构发生剐蹭。滚筒本身采用薄壁筒体结构，两端通过带轴颈的端盖封接，端盖和筒体之间采用止口定位，保证筒体的回转同轴度，端盖的轴颈部分直接装入支撑座的滑动轴承或者深沟球轴承内，不需要额外的联轴器，

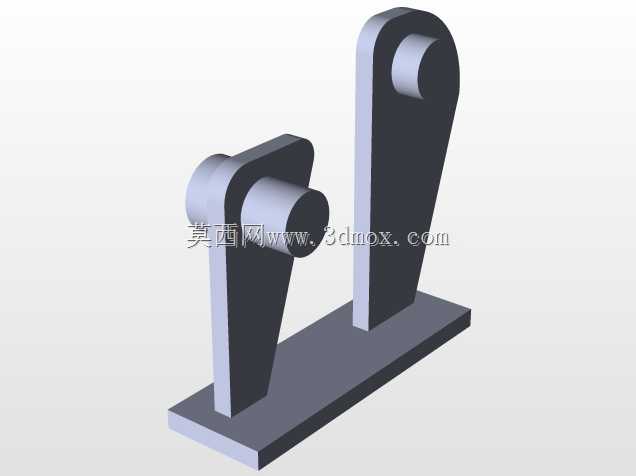

　　能大幅减少传动链的累计误差。支撑底座采用平板式结构，两个支撑座通过螺栓固定在底板上，底板上预留的安装孔为长圆孔，方便安装时调整齿轮副的中心距，保证齿轮啮合的齿侧间隙处于合理范围，既不会因为间隙过大产生传动冲击，也不会因为间隙过小导致运转卡滞、齿面异常磨损。齿轮副的参数匹配上，两级传动的齿数比是根据输入转速和滚筒所需的工作转速计算确定的，小齿轮采用45号钢调质处理，大齿轮和滚筒端盖的齿圈可以采用铸铝或者尼龙材质，在轻载工况下能有效降低运转噪音，同时减少齿面的磨损速度。安装边界方面，整套结构的安装基面为底板的下平面，安装时需要保证基面的平面度误差不超过0.1mm每米，避免支撑座安装后出现偏斜，导致轴承承受额外的径向力，缩短使用寿命。

　　输入轴的伸出端位于齿轮侧支撑座的外侧，长度预留了安装联轴器或者手轮的空间，既可以连接伺服电机、减速电机实现电动驱动，也可以直接安装手轮作为手动调整的工位机构使用。筒体的外圆和内圆都做了同轴度约束，设计时径向圆跳动公差控制在0.05mm以内，保证卷绕物料时不会出现跑偏、张力不均的问题。端盖和筒体的连接采用周向均布的沉头螺钉，螺钉头部不突出筒体外圆面，避免运转时剐蹭周边的防护结构或者物料。在实际使用中，这类结构不需要复杂的润滑系统，轻载工况下只需在齿轮啮合面涂抹润滑脂，轴承位置预装润滑脂即可满足长期运行需求，维护成本很低。针对不同的使用场景，还可以在筒体内部加装涨紧套、气胀轴等工装，拓展其卷绕、夹持的功能，也可以在筒体表面包覆橡胶、绒布等材质，作为小型输送线的驱动滚筒使用。需要注意的是，这套结构的承载能力由齿轮的模数、齿宽以及支撑轴承的额定载荷决定，设计选型时需要根据实际负载的扭矩、径向力参数校核齿轮的弯曲强度和接触强度，避免过载断齿或者轴承过早失效。齿轮啮合的位置外侧可以加装简易的防护罩，避免运行过程中异物卡入齿隙，也能防止操作人员误触转动的齿轮造成安全隐患。
