透明壳体多级平行轴齿轮传动机构

　　这套平行轴齿轮传动结构，常被集成在小型输送线、实验台动力传递单元、轻工设备进给机构中，用来匹配原动机与执行端的转速差，同时放大输出扭矩，满足低转速大负载的工况需求。整套机构采用三层平行轴布局，不同直径的齿轮依次啮合，动力从输入轴传入后，经过三级齿轮副的啮合传递，最终从输出轴端输出，每一级齿轮的齿数比经过匹配计算，可实现稳定的减速比，避免单级大减速比带来的齿轮尺寸过大、啮合冲击强的问题。

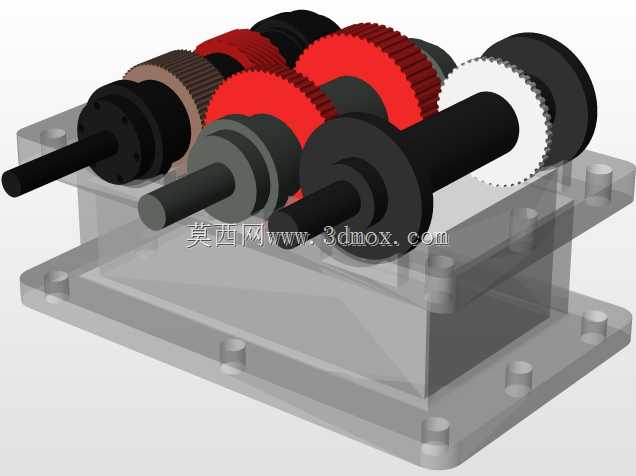

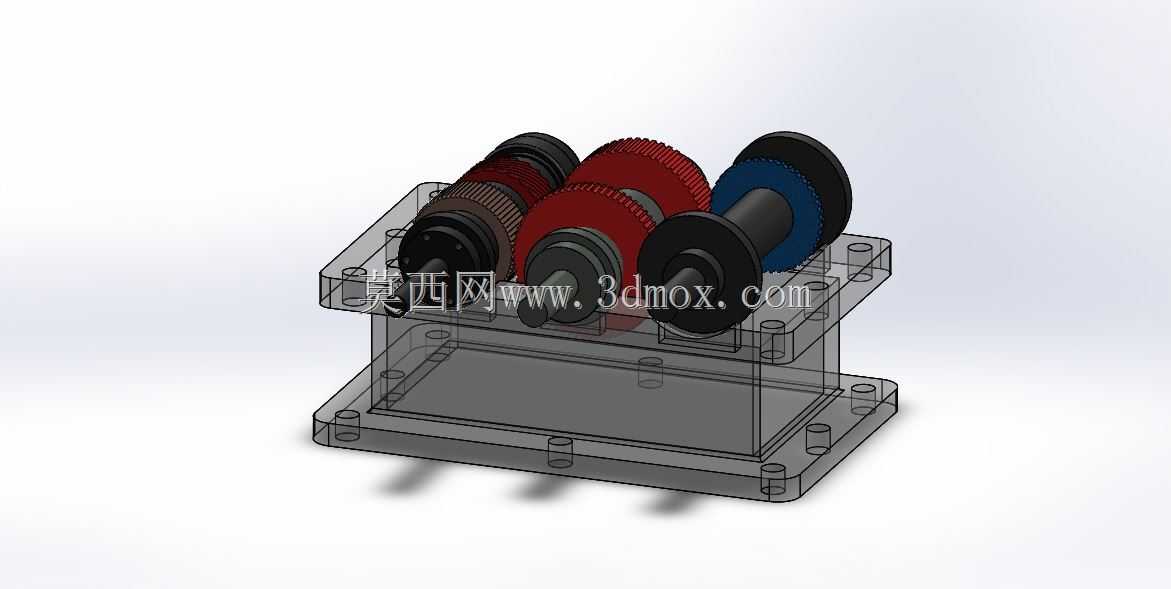

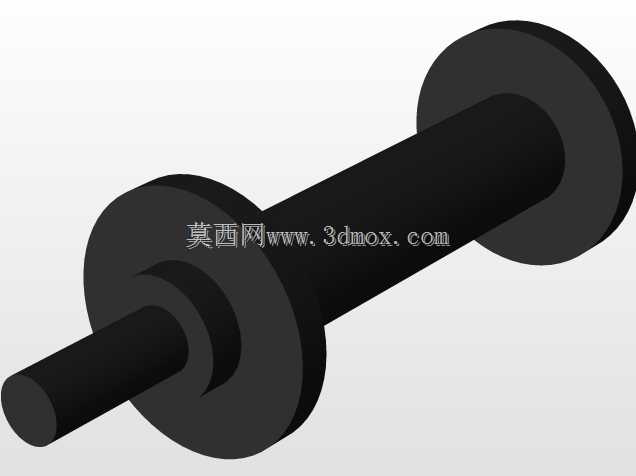

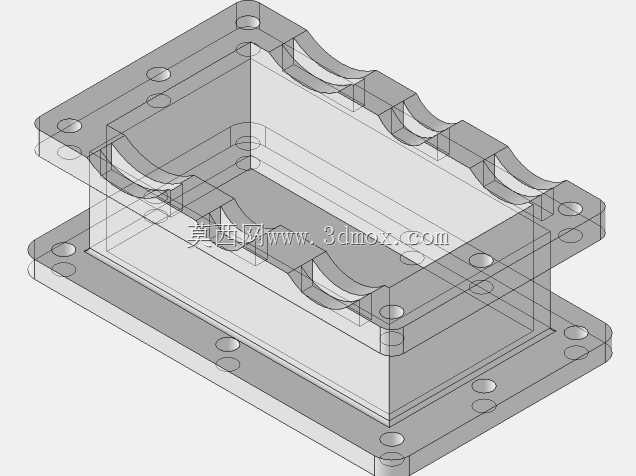

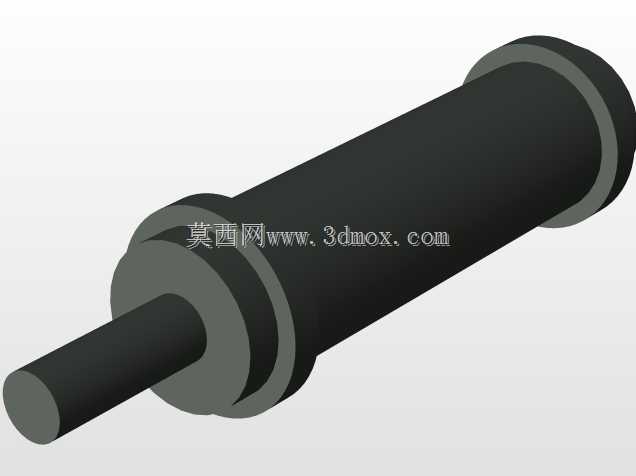

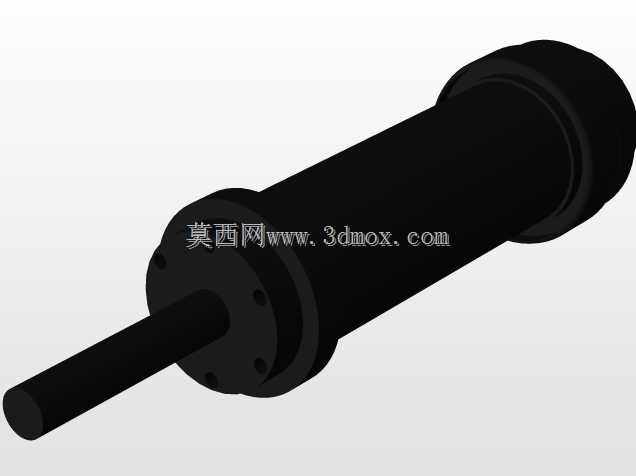

　　设计阶段优先考虑了装配与检修的便捷性，外部采用透明式壳体结构，既可以直观观察内部齿轮的啮合状态、润滑脂分布情况，也能在教学演示、设备调试阶段快速排查卡滞、啮合错位等故障，壳体上预留的安装孔位采用对称布局，可直接通过螺栓固定在设备安装基板上，安装边界的孔位间距适配常规小型设备的安装基面，不需要额外加工转接板，降低现场安装的改造成本。轴系部分采用阶梯轴设计，不同轴段分别对应齿轮安装位、轴承配合位、轴端定位段，齿轮与轴之间通过键连接传递扭矩，轴两端配合轴承嵌入壳体的轴承座孔内，保证轴系转动时的同轴度，避免齿轮偏载导致的齿面异常磨损。

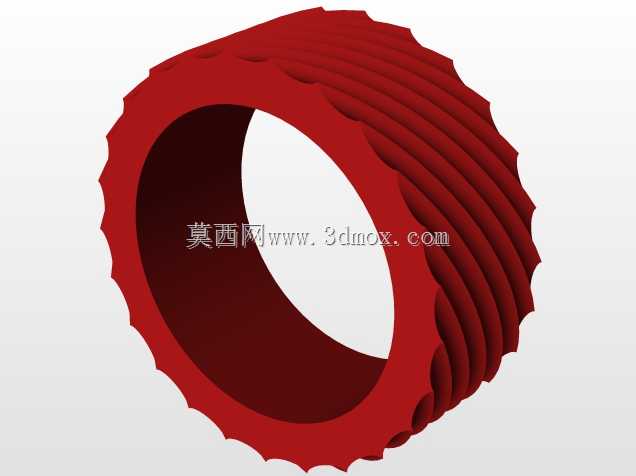

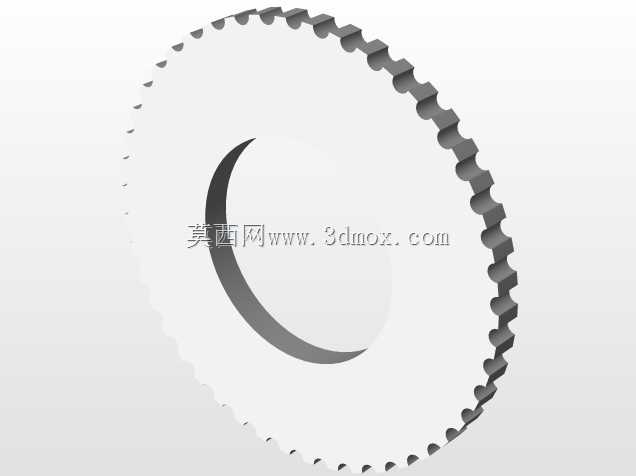

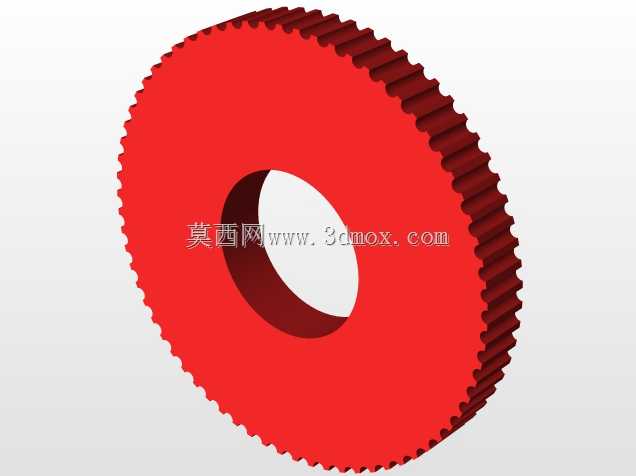

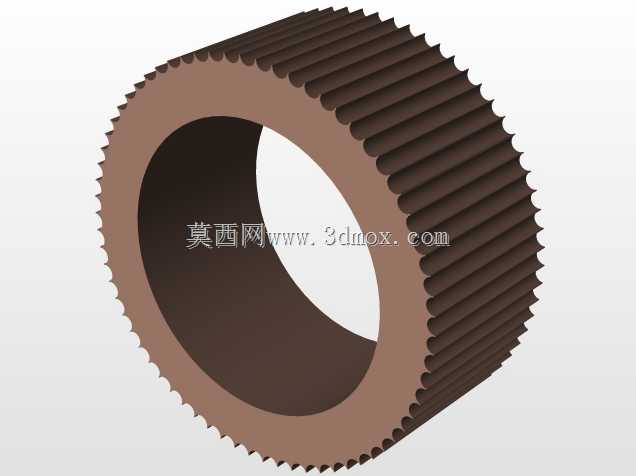

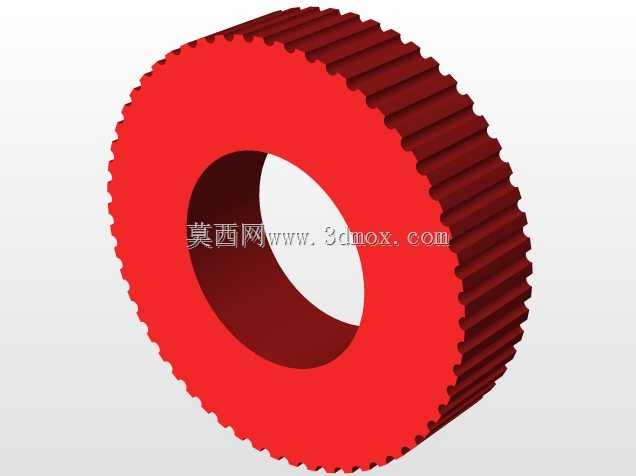

　　从功能特性来看，这套传动机构的齿轮采用不同齿宽设计，高速级齿轮齿宽略窄，低速级齿轮齿宽加大，匹配不同转速下的载荷分布，高速级转速高、单次啮合载荷小，窄齿宽可减少转动惯量，降低空载损耗；低速级输出扭矩大，宽齿面可提升承载能力，避免断齿、齿面点蚀等失效问题。齿轮啮合侧隙经过合理控制，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现运转卡滞、热胀咬死的问题，常温工况下连续运转时，齿面温升可控制在合理区间，不需要额外配置冷却结构。

　　实际应用中，这套结构可适配小功率电机的动力输出，常见于教学实验设备、小型自动化生产线的工件推送机构、桌面级加工设备的进给传动单元，透明壳体的设计也让它适合作为机械原理教学的演示教具，让学习者直观看到多级齿轮传动的动力传递路径、不同转速下齿轮的运转状态。安装时需要注意输入轴与原动机输出轴的同轴度偏差控制在允许范围内，避免额外的径向力作用在轴端，导致轴承过早损坏、齿轮啮合偏磨；日常维护时可通过透明壳体观察内部润滑状态，当润滑脂出现发黑、杂质增多时，拆开壳体端盖即可完成润滑脂更换，不需要完全拆解整套传动组件，维护操作门槛较低。

　　整套结构的外形尺寸紧凑，平行轴的排布让整体结构在宽度方向的尺寸得到有效控制，可适配安装空间局促的小型设备场景，壳体底部的安装凸台做了加厚处理，螺栓锁紧时不会出现壳体变形，保证轴承座孔的形位公差不受装配应力影响，长期运转后依然能保持齿轮的啮合精度，降低运转过程中的振动与噪音。
