多关节回转式机械臂执行机构设计

项目分类:工业机器人 发布时间:2021-10-21 ID:334180
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计
  • 多关节回转式机械臂执行机构设计

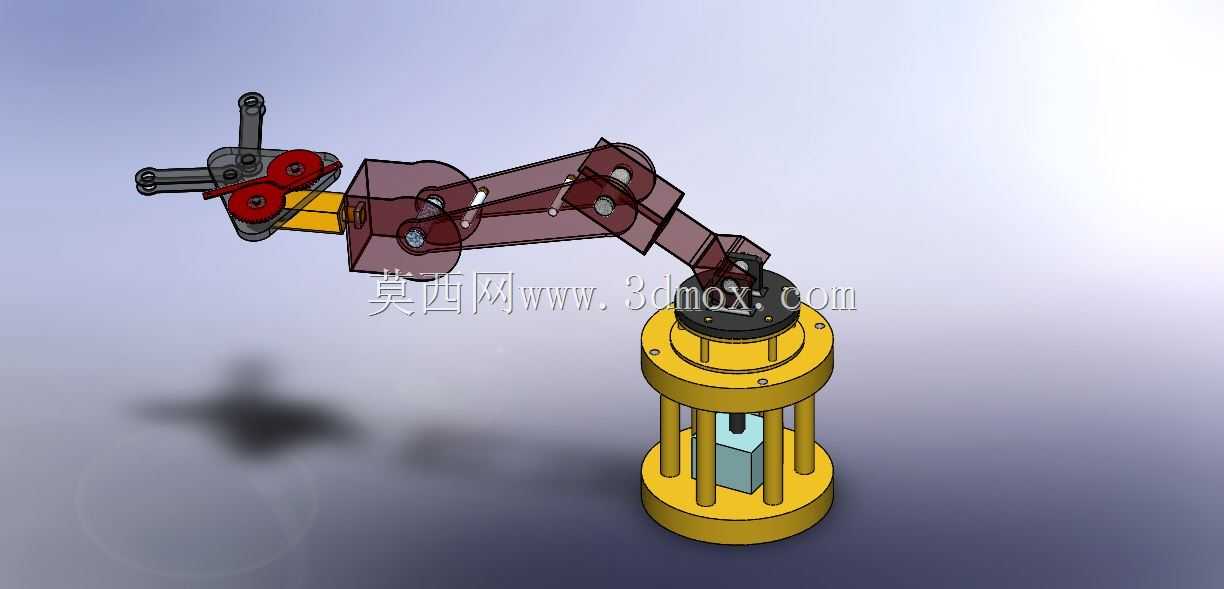

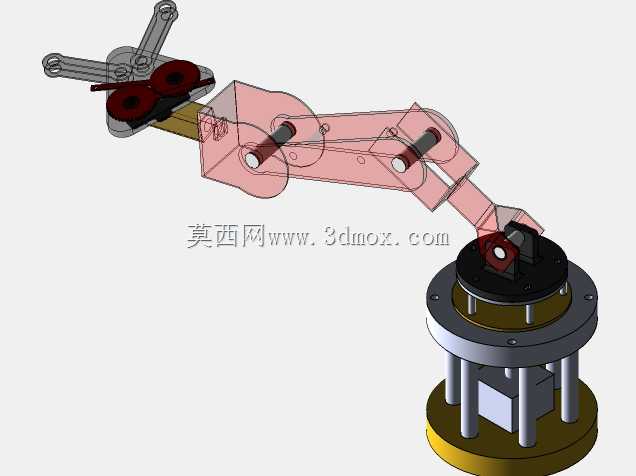

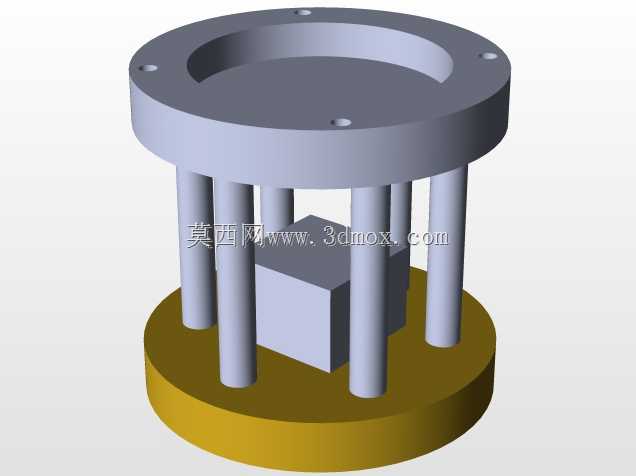

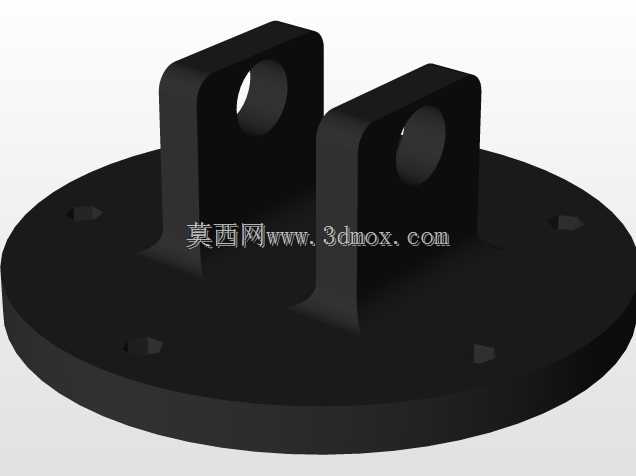

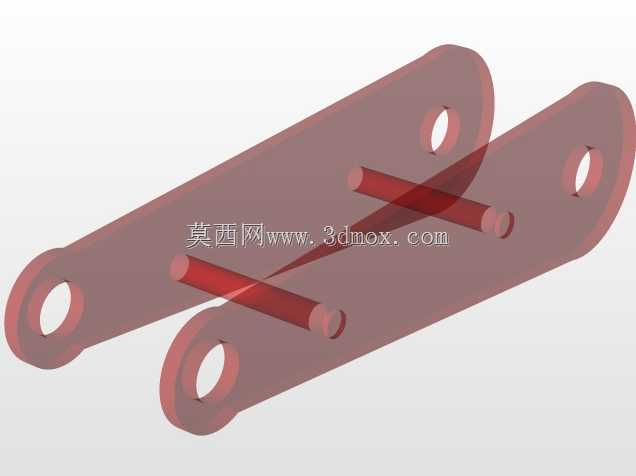

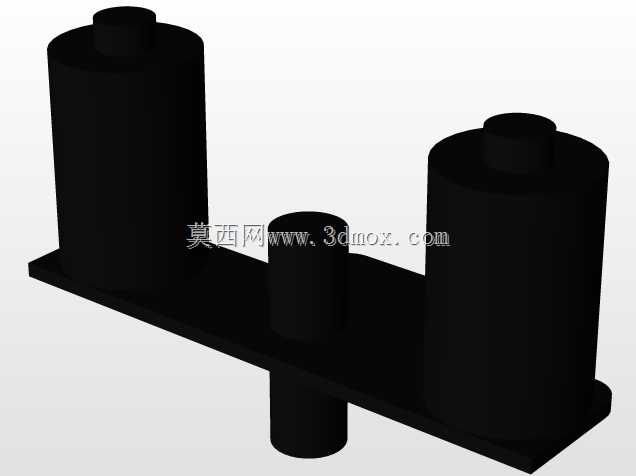

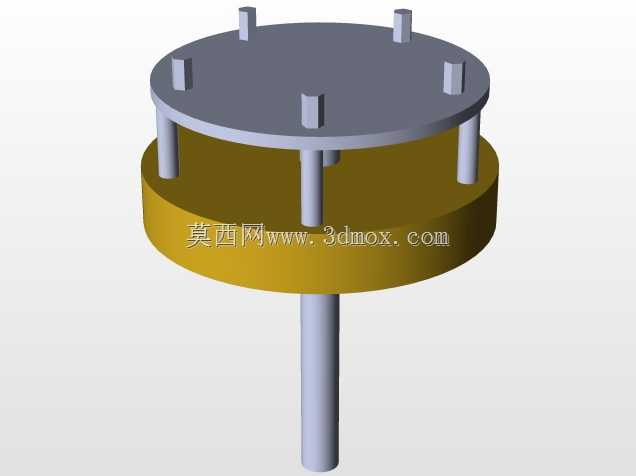

  这款多关节机械臂的结构设计,首先围绕3C电子装配工位的小负载快速搬运需求展开,基座采用立柱式法兰安装结构,底部预留四个均布的安装孔位,可直接固定在铝型材工作台面或者设备机台的安装基准面上,安装边界控制在直径220mm的圆形区域内,整体臂展完全伸展后水平作业半径可达580mm,竖直方向升降行程覆盖基座上方120mm到620mm的区间,能够适配常见的流水线料盘取放、工装工位上下料的作业范围。从传动结构来看,末端腕部采用双轮同步带传动布局,两个带轮分别对应末端夹爪的开合与回转自由度,带轮张紧结构直接集成在小臂末端的安装座上,不需要额外增设张紧轮,减少了末端的冗余重量,小臂与大臂的铰接位置采用嵌套式轴套配合,轴肩位置预留了润滑脂注油通道,

  日常维护时不需要拆解臂体结构即可完成润滑保养。大臂与基座回转台的连接位置采用交叉滚子轴承作为回转支撑,能够同时承受径向、轴向载荷与倾覆力矩,不需要额外设置辅助支撑结构,大幅压缩了基座部分的轴向尺寸,基座内部预留了伺服电机与谐波减速器的安装空腔,走线槽沿着臂体内部的空腔布置,所有动力线与信号线都从臂体内部穿过,避免外部走线在作业过程中与周边工装发生剐蹭。设计过程中优先考虑了作业时的避障需求,大臂采用半镂空的箱型结构,在保证结构刚性的前提下降低了臂体自身重量,臂体的轮廓边缘全部做了圆角过渡,没有突出的安装螺栓头或者凸台,在狭窄的工装工位内回转时不会与周边的治具、料架发生干涉。

  末端执行器的安装法兰采用标准的ISO 9409-1-40-4-M6接口,可快速替换夹爪、真空吸盘、点胶头等不同作业工具,不需要重新加工连接法兰。关节位置的限位结构采用可调式机械挡块,可根据实际工位的作业范围调整挡块位置,硬限位的触发位置比软件限位提前5度,避免软件失效时臂体超程碰撞。从实际应用场景来看,这款结构除了适配3C电子装配线,也可用于小型零件的检测分拣、实验室样品转运等轻负载作业场景,臂体的各段长度可根据实际工位的作业范围做等比例调整,铰接位置的安装孔位采用模块化设计,替换不同长度的臂段时不需要重新加工关节连接座。基座底部的走线孔采用防水格兰头密封,可适配有少量切削液飞溅的机加工上下料工位,臂体表面没有容易积尘的凹槽结构,

  日常清洁时可直接用压缩空气吹扫表面浮尘,适配无尘车间的使用要求。传动部分的同步带选用圆弧齿同步带,传动间隙控制在0.1度以内,能够满足小零件精密装配的重复定位精度要求,各关节的驱动电机安装座都设置了微调螺栓,装配时可调整电机轴与带轮的同轴度,降低传动过程中的振动与噪音。
