工业立式粉尘处理过滤装置结构设计

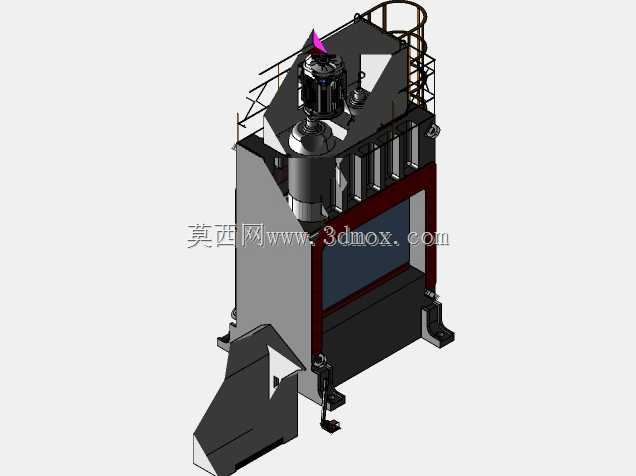

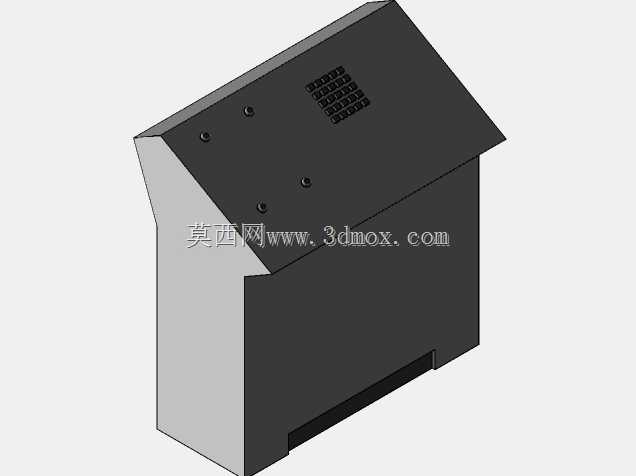

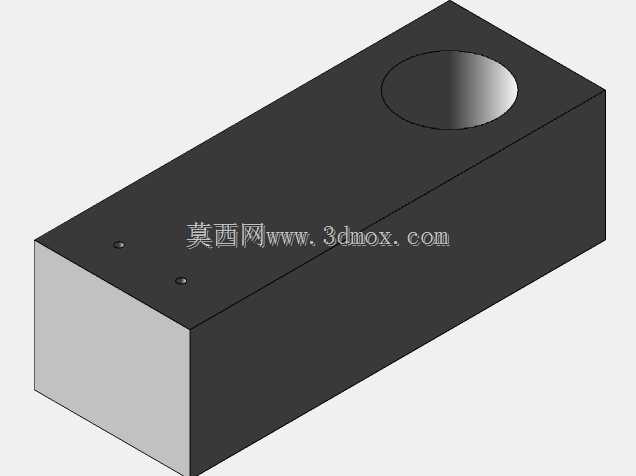

　　这套三维结构对应的设备，主要面向机械加工、建材生产、粉体输送这类会持续产生悬浮粉尘的作业场景，在车间产尘点就近布置，承担含尘气流过滤、洁净空气回排的核心作用，避免作业环境粉尘浓度超标，同时也能截留生产过程中可回收的粉体物料，减少原料损耗。从结构布局来看，设备采用立式集成化设计，下部设置进风导流段，含尘气流从侧下方进风口进入后，先通过导流结构完成气流均布，避免高速气流直接冲刷滤材造成局部磨损；中部为核心过滤仓，垂直布置多组过滤元件，气流穿过滤材时粉尘被截留在滤材外表面，净化后的气流汇入上部净气腔，经顶部引风结构排出。设备顶部设置了脉冲清灰机构，配套的储气、喷吹组件集成在顶部平台，可按设定周期对滤材进行反向喷吹，

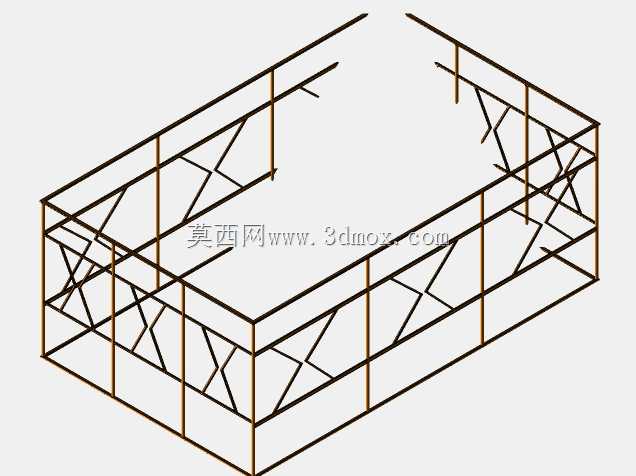

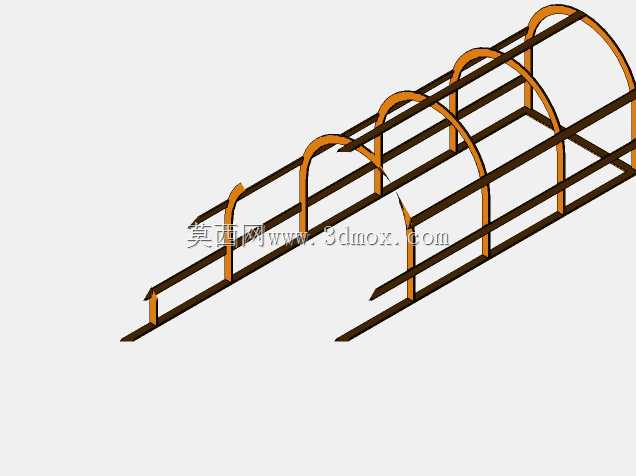

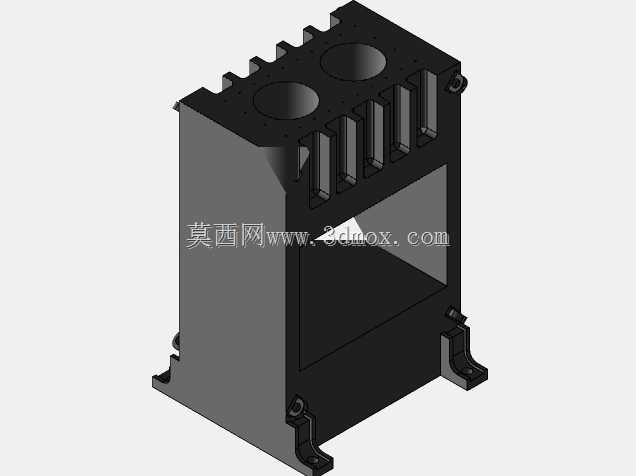

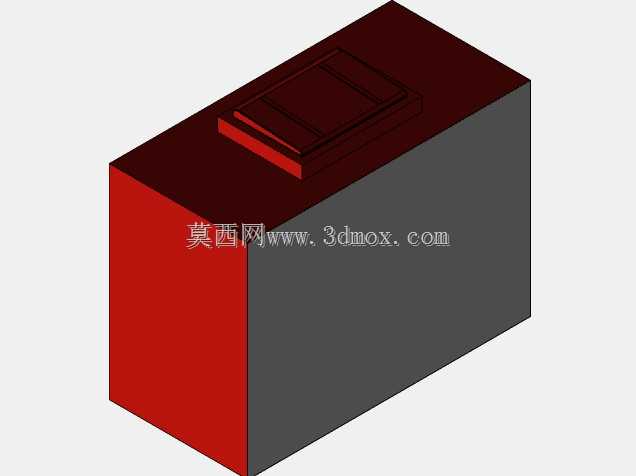

　　使附着在滤材表面的粉尘层脱落，落入下部灰斗收集，无需频繁停机拆解清理，适配连续化生产的作业需求。设计阶段优先考虑了现场安装的边界条件，设备底部设置带安装孔的支撑脚，可直接通过膨胀螺栓固定在硬化地面，无需额外搭建大型混凝土基础，单台设备的占地宽度控制在两米级区间，适合在车间产尘设备旁的空余位置布置，不会占用过多生产通道空间。侧面设置了检修门，对应过滤元件的安装位置，日常更换滤材时无需拆解整体外壳，单人即可完成操作；顶部设置带护栏的检修平台，配套直爬梯连接地面，运维人员可直达顶部完成喷吹阀、风机组件的检修调整，爬梯的踏步间距、护栏高度均符合工业设备安全设计规范，避免运维作业的坠落风险。进风口采用斜向导流设计，

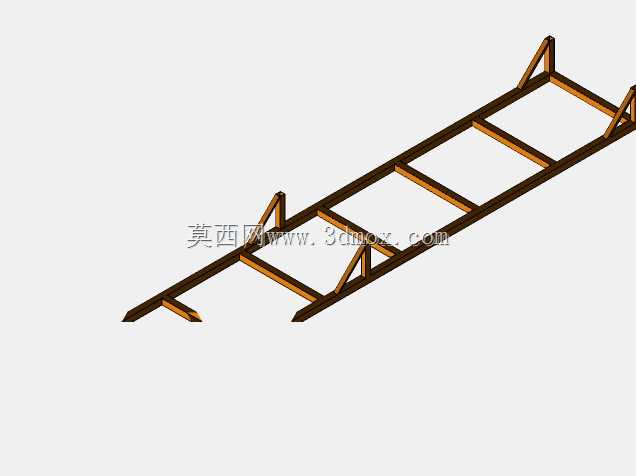

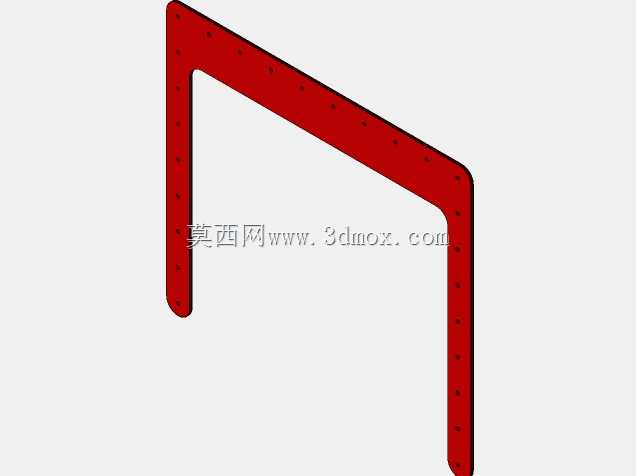

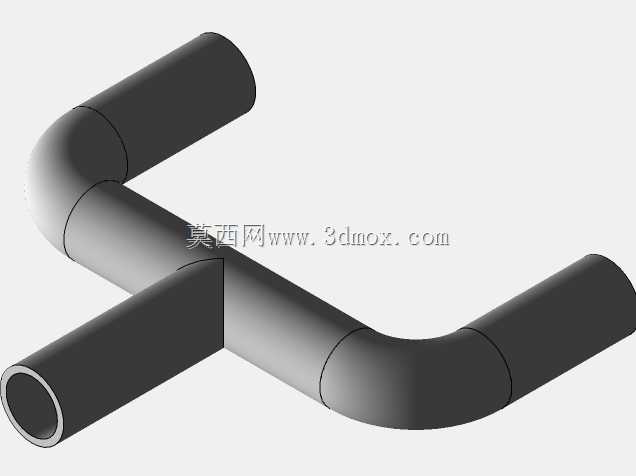

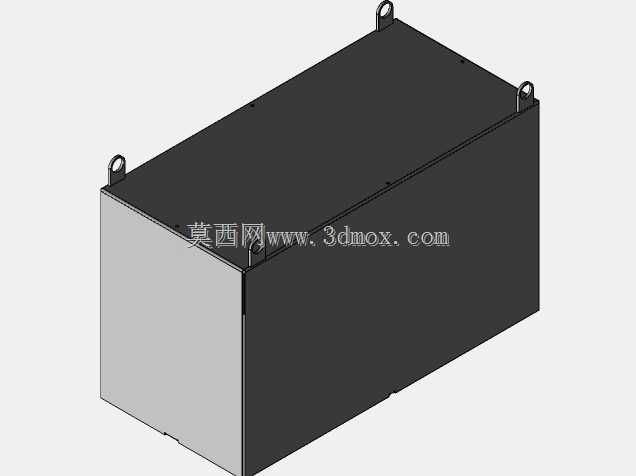

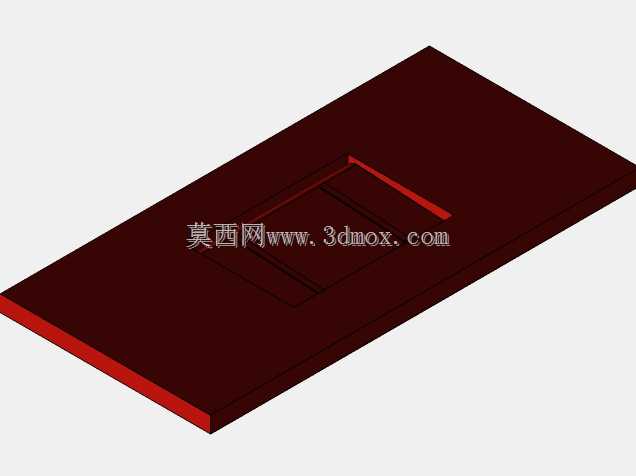

　　可根据现场管道走向调整连接法兰的朝向，适配不同的车间管路布局，无需额外增加弯头转接，能有效降低管路风阻。灰斗部分采用倾斜壁面设计，壁面倾斜角度大于粉尘安息角，清灰脱落的粉尘可沿壁面自然滑落到灰斗底部的卸灰口，不会在仓壁积灰搭桥，卸灰口可配套卸灰阀或者集尘桶，方便定期收集处理截留的粉尘。设备的外壳采用模块化拼接结构，各段仓体之间通过法兰加密封垫连接，整体漏风率控制在较低水平，避免含尘气流从缝隙溢出造成二次污染；框架部分采用型钢焊接成型，外部覆盖薄钢板做密封，兼顾结构强度与轻量化要求，整体运输时可拆分为几个大段模块，到现场后通过螺栓拼接即可，降低长途运输的成本与难度。在结构细节处理上，滤材的安装采用嵌入式密封结构，

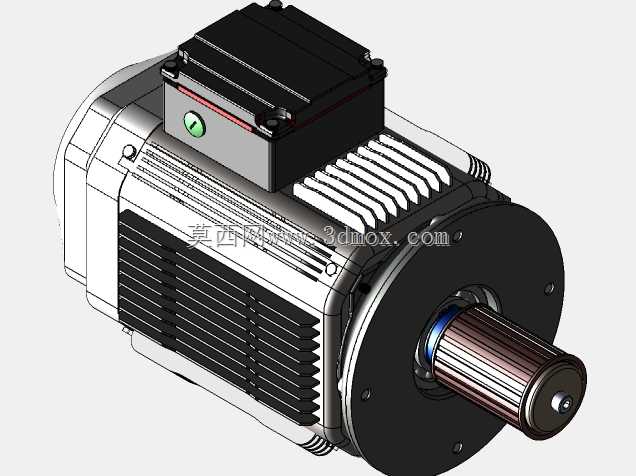

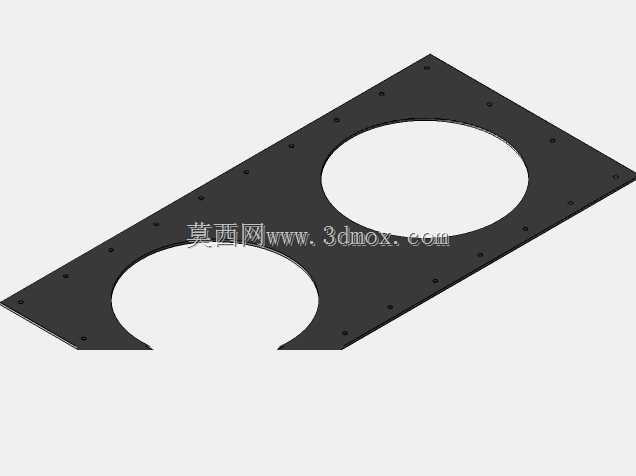

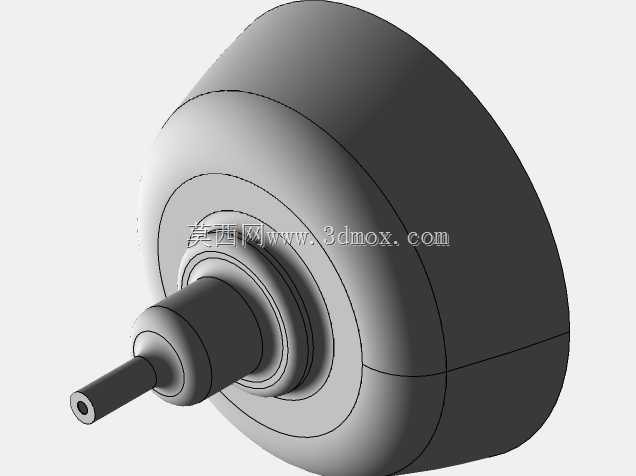

　　滤材与花板之间的密封件采用耐温耐磨材质，即使处理带有一定温度的含尘气体，也不会出现密封失效导致的粉尘泄漏；顶部引风组件与净气腔之间设置软连接，可抵消风机运行时产生的振动，避免振动传递到仓体引发结构共振，降低设备运行的噪音水平。这类设备在实际选型布置时，需要根据产尘点的风量、粉尘特性调整过滤面积、滤材类型以及喷吹参数，这套三维结构完整还原了各部件的装配关系，可直接作为同类型设备结构优化、非标定制的建模参考，也能用于现场安装前的布局模拟，提前核对设备与周边管线、操作空间的干涉情况，减少现场安装的整改工作量。
