讴歌K23A1发动机涡轮可变流量执行器结构

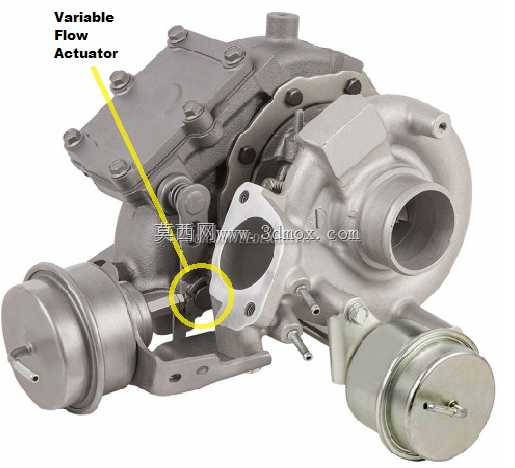

　　在小排量涡轮增压动力单元的开发与售后替换环节，可变流量执行器是衔接增压控制逻辑与涡轮本体油路的核心衔接部件，这款适配讴歌K23A1机型的执行器，直接对应2007-2012款RDX车型的涡轮润滑流量调节需求，在实际装车场景中，它的核心作用是根据ECU输出的增压压力信号，动态调整供给涡轮轴承组的润滑油通流截面，既避免低转速工况下润滑油过量供给导致的涡轮轴封渗油，也能在高负荷增压区间保证足够的润滑油流量带走涡轮轴端的高温热量，减少浮动轴承的异常磨损。

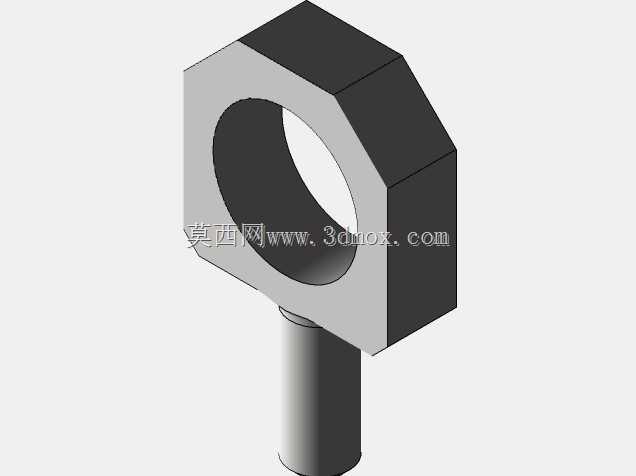

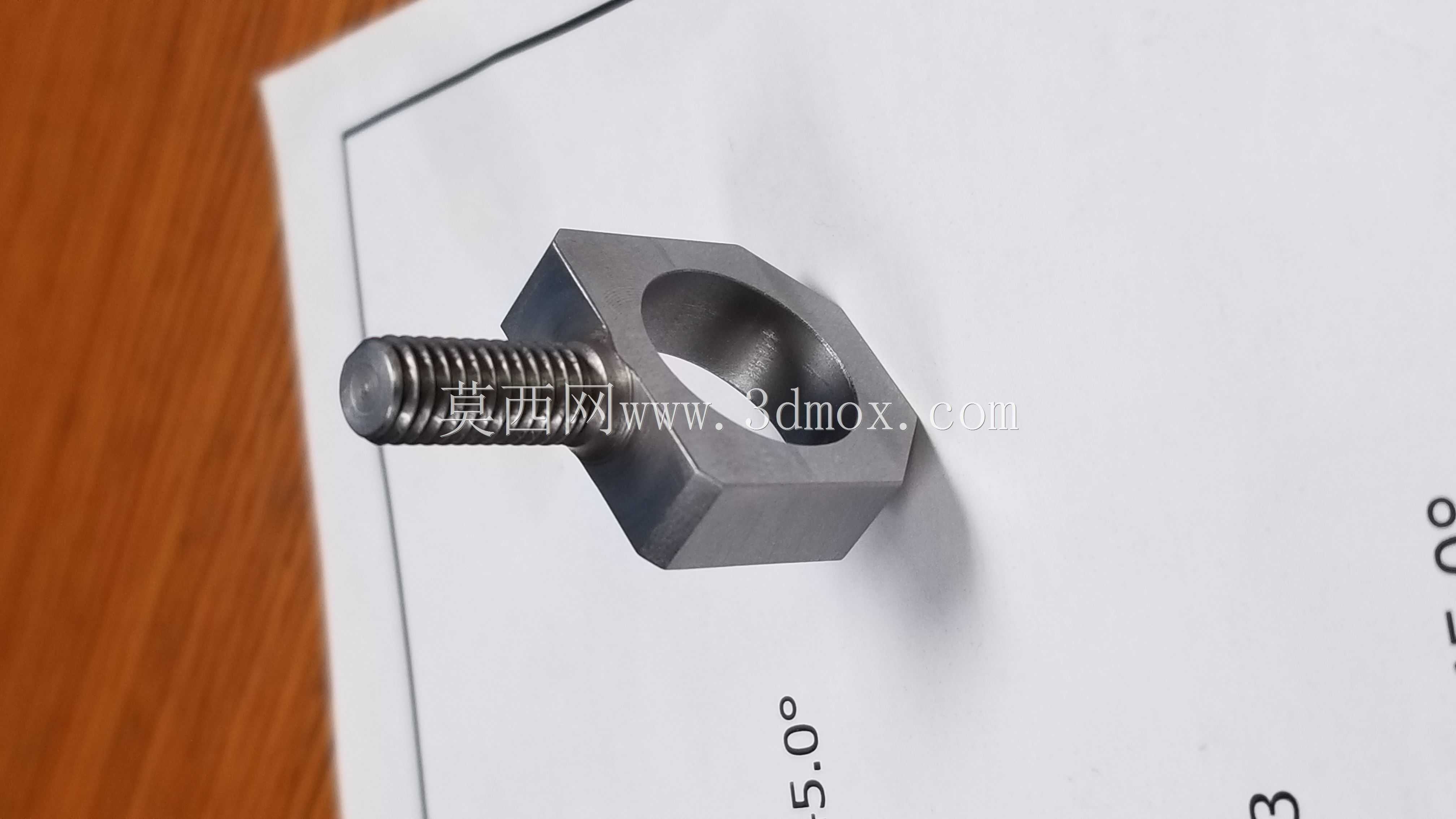

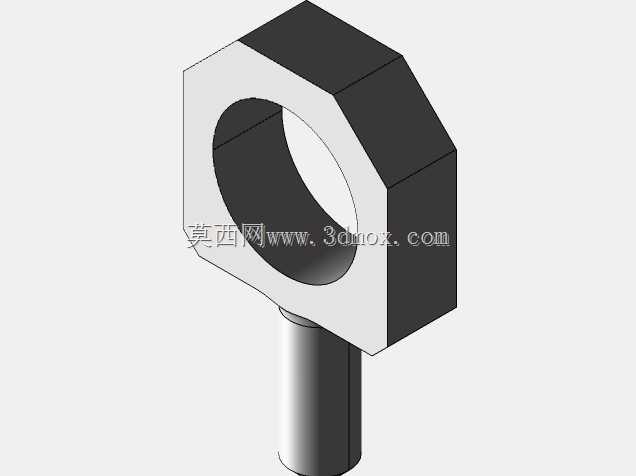

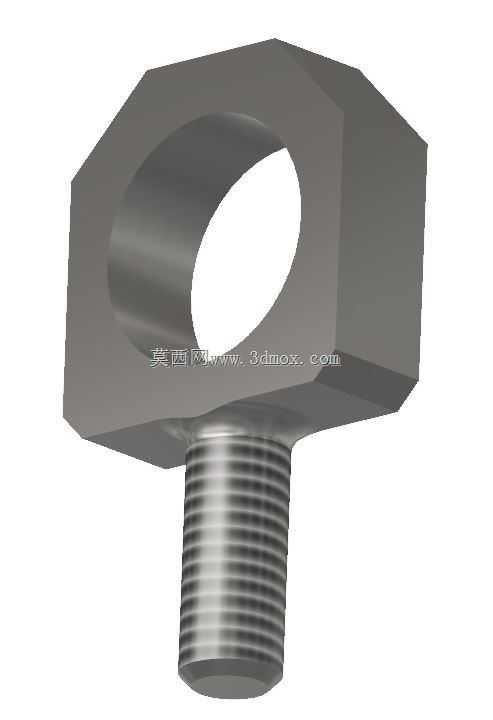

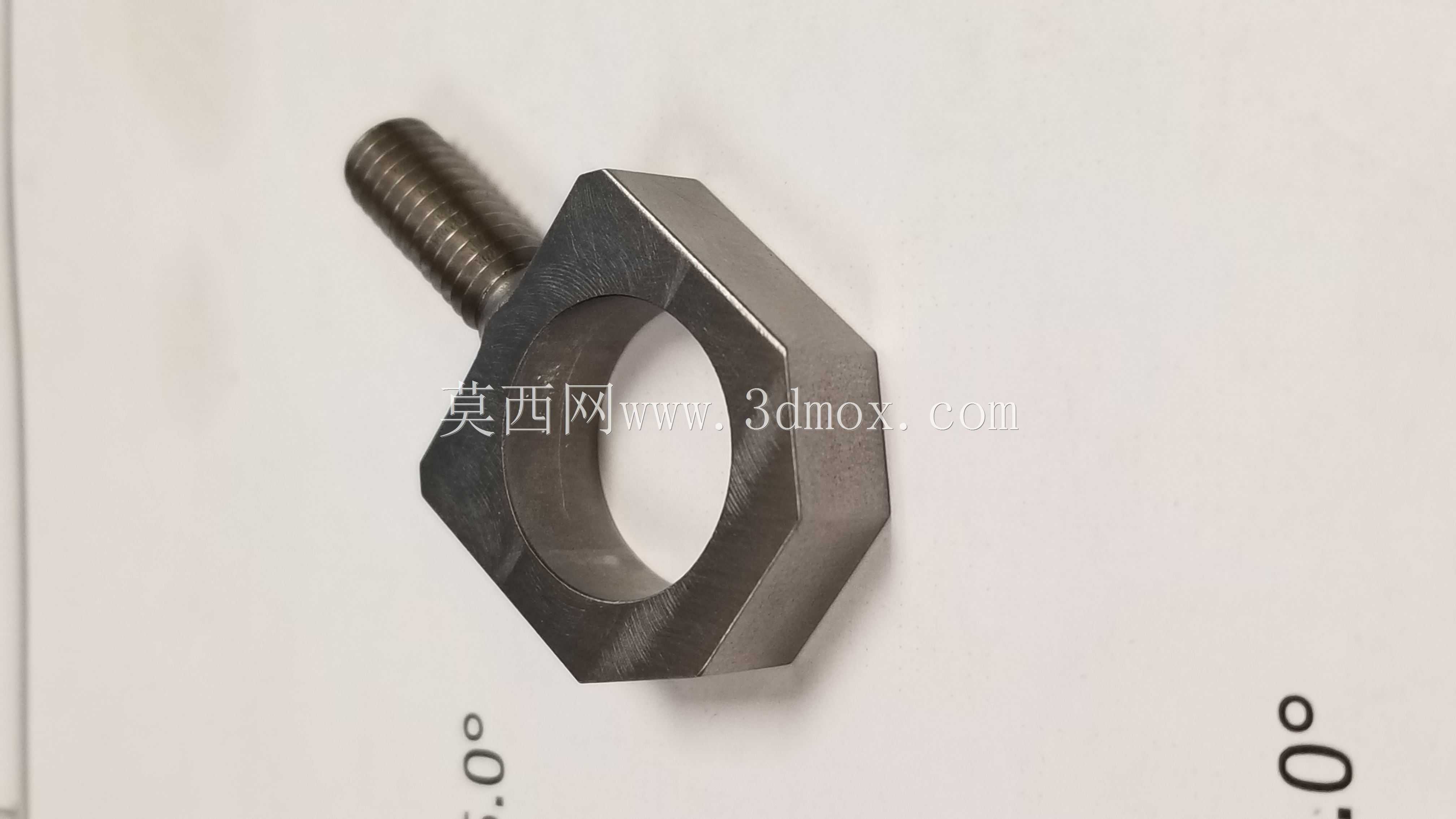

　　从结构设计逻辑来看，这款执行器没有采用常规的圆形法兰安装基座，而是选用了八角形的本体结构，这种设计并非出于外观考量，而是针对K23A1发动机涡轮侧狭窄的安装空间做的适配——八角形的每个平面都可以作为扳手夹持的受力面，在整车装配线上，工人不需要调整扳手角度就能找到合适的夹持位完成锁紧，相比六角结构在狭小空间内的扳手转动角度限制，八角结构能将单次扳动的最小转角压缩到45度，大幅降低总装环节的装配难度，也能减少售后维修时周边附件的拆卸量。本体下方的外螺纹接口直接对接缸体主油道引出的润滑油支管，螺纹规格匹配K23A1机型原厂油道的管螺纹标准，安装时不需要额外加装转换接头，螺纹根部设计有退刀槽结构，能避免螺纹拧紧到底时出现应力集中导致的本体开裂，退刀槽的宽度控制在1.2mm，既保证螺纹的有效啮合长度满足1.5倍公称直径的密封要求，也不会因为槽宽过大削弱本体根部的结构强度。

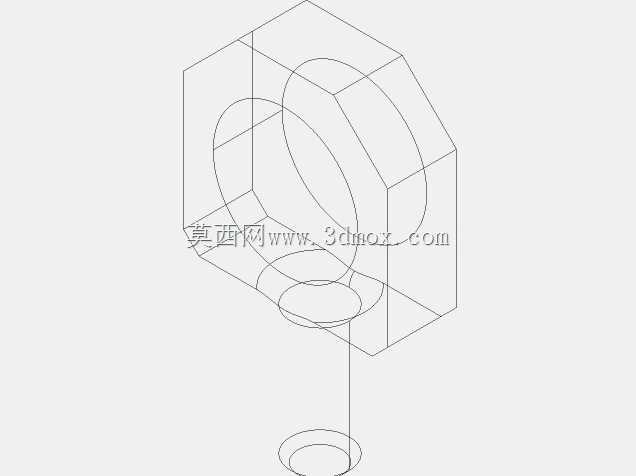

　　本体中部的大直径通孔是润滑油的主流道，孔壁的粗糙度控制在Ra1.6以内，减少润滑油流动时的沿程阻力，流道入口处做了15度的倒角过渡，避免高压润滑油进入流道时产生紊流导致的压力脉动，这种压力脉动如果不加控制，会顺着油道传递到涡轮轴承位置，长期运行会导致轴承出现微幅振动，加剧轴瓦的点蚀磨损。流道的通流直径经过匹配计算，在执行器全开状态下的润滑油流量能满足K23A1发动机在6800转满负荷工况下的涡轮润滑需求，全关状态下的最小流量也能保证涡轮怠速运转时的基础润滑，不会出现断油干磨的情况。

　　从安装边界来看，这款执行器的八角本体对边距离为24mm，安装时需要预留的最小操作空间为本体外轮廓向外延伸8mm的扳手活动空间，下方螺纹段的有效啮合长度为12mm，安装时拧紧力矩控制在22N·m即可满足密封要求，过大的拧紧力矩会导致八角本体出现变形，挤压内部流道导致通流截面变化，影响流量调节精度。本体上端的平面是控制端的安装面，平面度控制在0.05mm以内，安装控制电磁阀时能保证结合面的密封性能，不会出现润滑油渗漏的情况，结合面处设计有环形的密封槽，适配直径1.8mm的O型密封圈，槽深为1.3mm，安装后密封圈的压缩量控制在28%左右，既能保证高低温工况下的密封可靠性，也不会因为压缩量过大导致密封圈过早老化失效。

　　在实际台架验证环节，这款执行器需要在-40℃到150℃的工作温度区间内保持流量调节精度稳定，低温环境下润滑油粘度升高时，执行器的流道阻力变化量控制在5%以内，不会因为低温油稠导致润滑油供给不足；高温工况下本体材料的热膨胀量不会导致流道尺寸出现明显变化，保证流量调节的线性度。针对车用部件的振动工况，本体与螺纹段的衔接位置做了R2的圆角过渡，避免应力集中，在10-2000Hz的随机振动测试中，不会出现结构开裂或者螺纹松动的情况，满足整车全生命周期的使用要求。

　　很多维修环节替换非原厂执行器时，经常出现涡轮早期磨损或者油封渗油的问题，大多是因为执行器的流道尺寸不匹配，要么流量过大导致油封被油压冲坏，要么流量不足导致轴承润滑不够，这款执行器的流道特性完全匹配K23A1发动机的润滑油压特性，在不同转速、不同负荷下的流量供给曲线和原厂部件一致，不需要额外调整ECU的控制参数就能直接适配，替换后不会出现增压压力异常或者涡轮异响的问题。
