哈罗普中心锁紧轮螺母结构设计

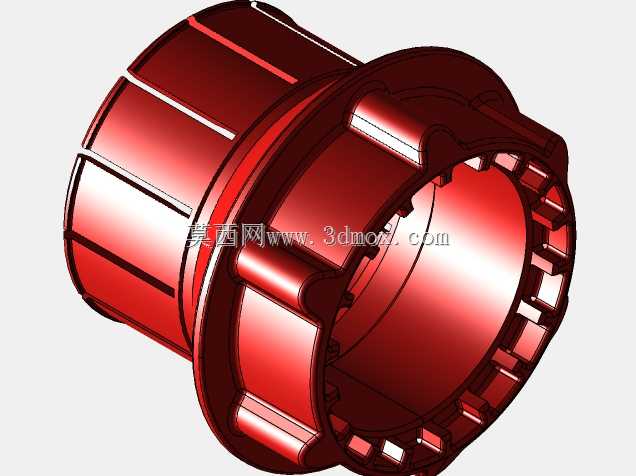

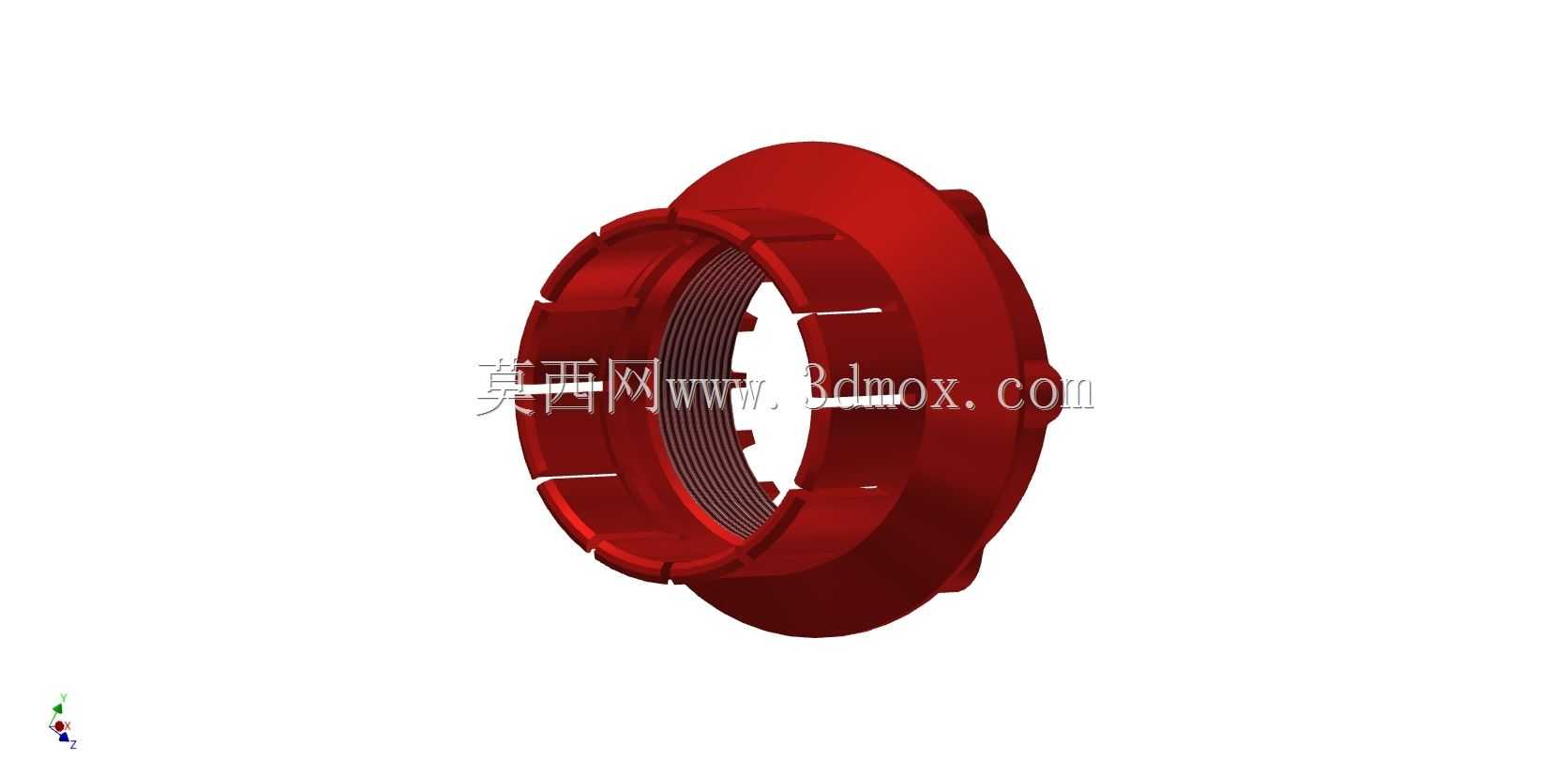

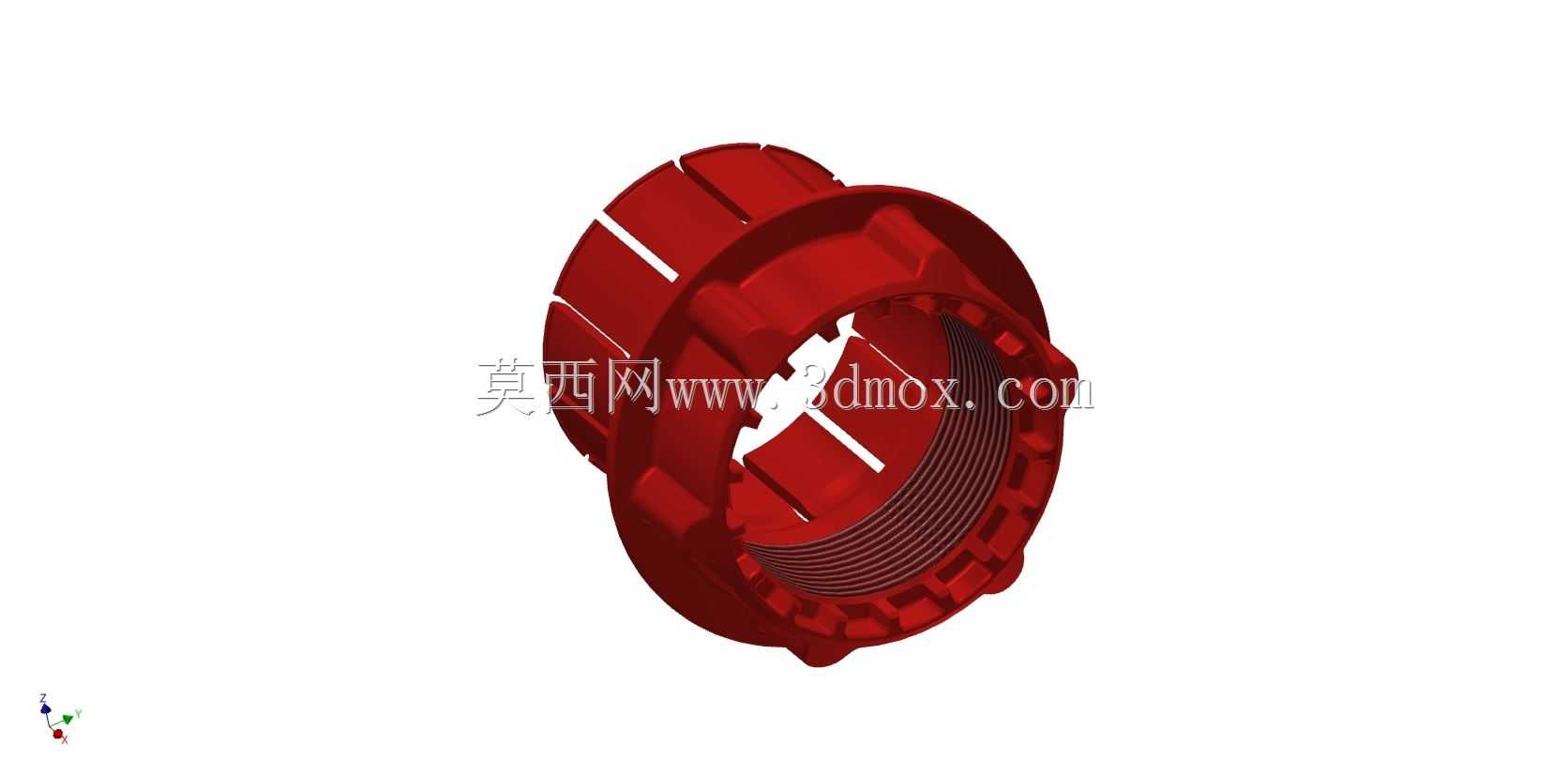

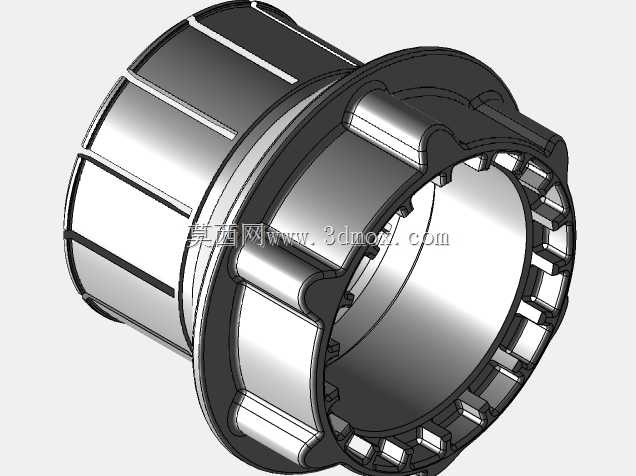

在商用车轮端装配、重载越野车辆轮组固定以及专用工程车辆轮系连接场景中，轮端锁紧部件的可靠性直接决定行驶安全，这类中心锁紧轮螺母正是为高负载、强振动工况下的轮轴固定需求开发的专用紧固件。不同于普通六角锁紧螺母，该款螺母采用多槽式外轮廓设计，外周均匀分布的轴向开槽并非减重结构，而是为配套专用锁紧扳手预留的受力位，相比传统六角结构，多槽受力点能将大扭矩锁紧时的接触应力分散到更多接触面上，避免大预紧力下螺母棱边变形打滑，尤其适合需要数百牛米锁紧扭矩的重载轮端连接场景。螺母内侧采用右旋螺纹设计，螺纹牙型经过适配轮轴轴头的公差匹配，牙侧角经过优化，在保证螺纹旋合顺畅的同时，能在车辆行驶过程中借助车轮转动的切向力实现附加防松效果，避免传统细牙螺母在持续振动下出现退牙松脱的问题。从结构细节来看，螺母一端设计有带周向凸齿的锁紧端面，这些凸齿会在锁紧到位后嵌入轮辋安装座对应的定位槽内，形成径向止转配合，哪怕螺纹副出现微小间隙，端面的齿形嵌合结构也能阻止螺母相对轮轴转动，双重防松结构完全适配非铺装路面行驶、重载爬坡、频繁制动这类极端工况下的轮端固定需求。设计过程中，首先要匹配对应轮轴的螺纹规格，确定螺纹中径、螺距的公差带，保证螺纹旋合长度满足预紧力下的螺纹牙强度要求，避免螺纹剪切失效；其次要核算外轮廓开槽的深度与宽度，既要保证配套扳手的卡爪能完全嵌入槽内传递扭矩，又要避免开槽过深导致螺母整体结构强度不足，在最大锁紧扭矩下出现槽根开裂的问题；端面锁紧齿的齿形角度、齿高参数需要匹配轮辋安装座的硬度，保证锁紧时齿顶能产生适量嵌入变形，形成足够的止转摩擦力，同时不会因为齿高过大导致螺母无法完全锁紧到位。安装边界方面，螺母的最大外径需要匹配轮辋中心孔的沉台尺寸，保证螺母锁紧后完全沉入沉台内，不会突出轮辋端面影响轮毂装饰盖或者轮端防护件的安装；螺母的总高度需要结合轮轴轴头的螺纹长度设计，保证锁紧后螺纹末端露出2-3个牙距，既满足螺纹连接的旋合长度要求，又不会因为螺母过高导致轴头螺纹外露过长堆积泥水锈蚀；外周开槽的位置需要对应轮辋上的扳手操作缺口，保证装配时专用扳手能顺利卡入螺母槽位，不需要额外调整轮辋角度就能完成锁紧操作。在实际使用场景中，这类中心锁紧螺母多用于单螺母锁紧的轮端结构，相比传统多螺栓固定的轮组，中心锁紧结构拆装效率更高，在赛事车辆、应急救援车辆、矿山工程车辆需要快速更换轮胎的场景下，能大幅缩短轮组拆装时间，同时单一大螺母的预紧力一致性更好，不会出现多螺栓紧固时各螺栓预紧力不均导致的轮辋变形、制动抖动问题。设计时还需要考虑螺母的受力分布，通过有限元分析模拟最大锁紧扭矩、最大轮端冲击载荷下的应力分布，将槽根位置的应力集中系数控制在许用范围内，对应调整槽根的圆角半径，避免应力集中导致的疲劳断裂；内侧螺纹的起始端设计有导入锥角，方便装配时快速对准轮轴螺纹，减少螺纹错牙导致的螺纹损伤；螺母的非锁紧端面设计有均匀的冲压标识位，可标注螺纹规格、拧紧扭矩要求，方便装配现场操作人员识别参数，避免错装。这类锁紧螺母的材质通常选用中碳合金钢经调质处理，表面做氧化或者磷化防锈处理，适配户外复杂工况下的防腐蚀需求，外周的开槽结构在长期使用后即使出现轻微磨损，因为受力点多，剩余的槽位依然能传递足够的拆装扭矩，相比六角螺母棱边磨损后无法拆装的问题，维护便利性更强。在轮端装配时，需要先将轮辋对准轮轴轴头推入到位，再将螺母旋入轴头螺纹，使用专用扭矩扳手按照规定扭矩锁紧，直到端面锁紧齿完全嵌入轮辋定位槽，此时螺母的端面与轮辋沉台端面完全贴合，保证预紧力均匀作用在轮辋安装面上，不会出现偏载导致的轮辋跳动。
