融化沥青分批称重处理设备设计

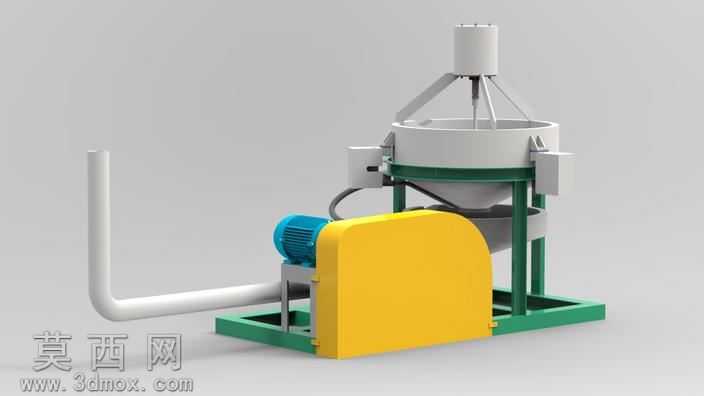

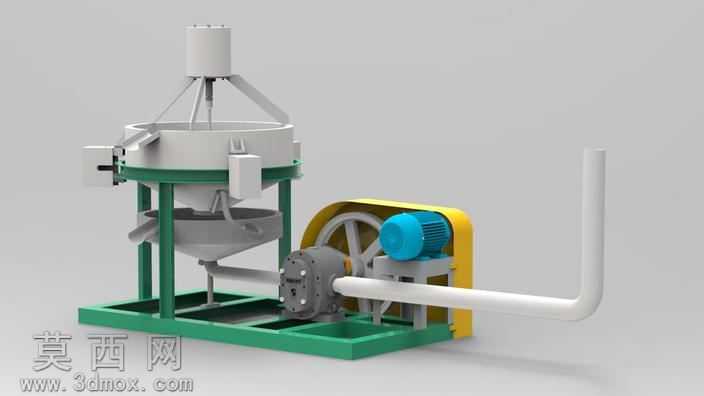

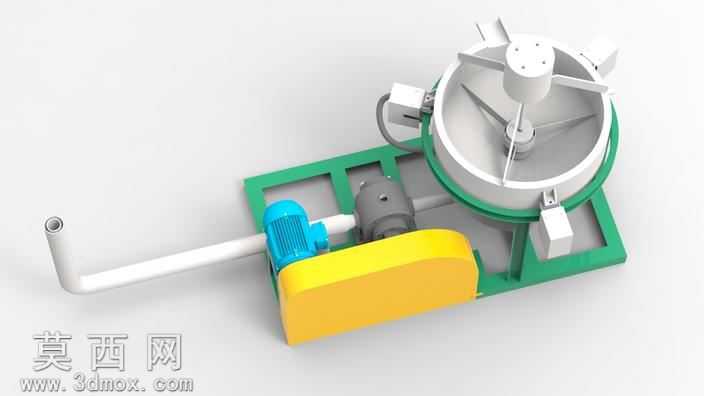

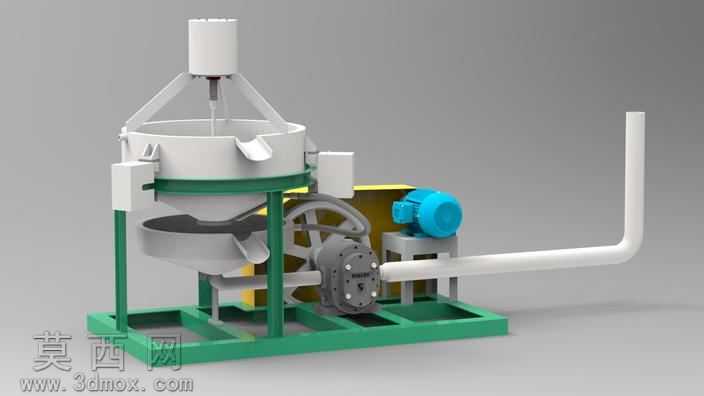

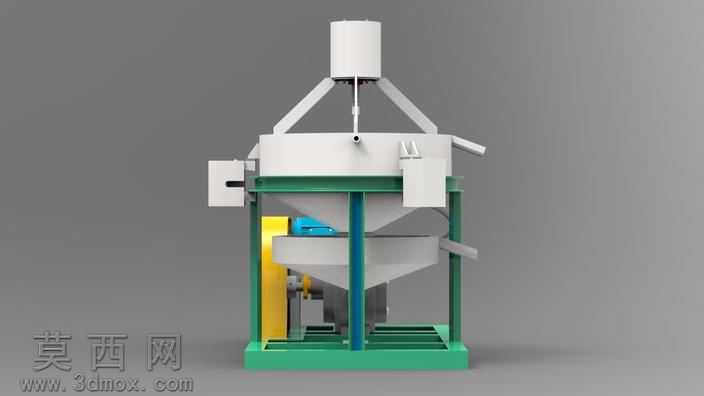

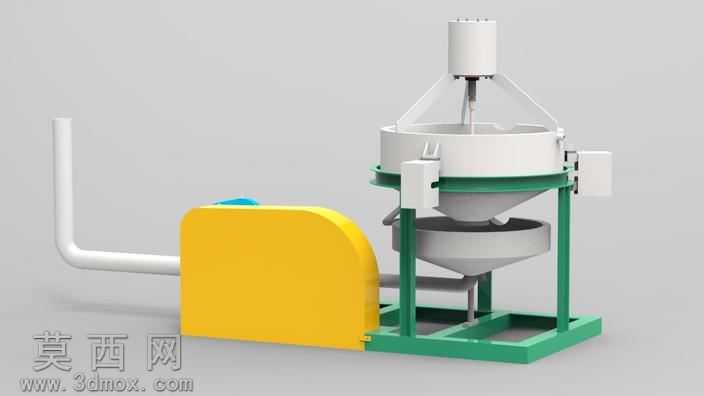

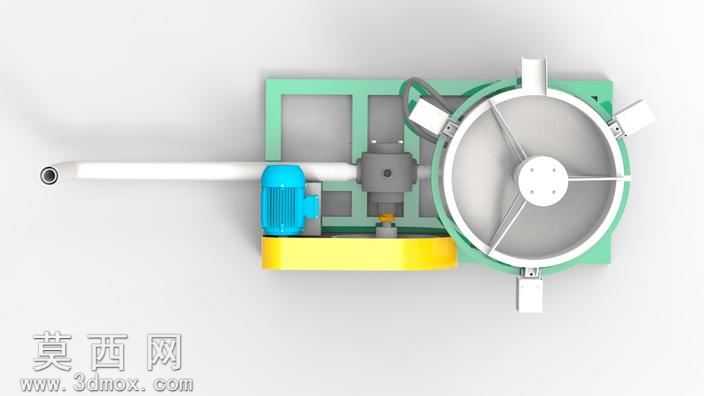

本模型为融化沥青分批称重处理专用设备，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配关系与运行逻辑。模型渲染阶段针对不同部件的材质特性做了精细化区分：设备底部安装基座采用绿色哑光防锈漆金属材质，还原工业机架的厚重质感；上部储料、称重腔体采用银白色磨砂不锈钢材质，适配高温融化沥青的耐腐蚀作业需求；驱动端的电机外壳做亮蓝色烤漆质感处理，传动带轮、齿轮箱做灰铸铁哑光金属质感，输送管道采用白色硬质工程塑料质感，黄色的传动护罩做亮面工程塑料材质表现，通过不同材质的光影差异清晰区分各功能模块，让设备结构层级一目了然。从结构设计来看，设备整体采用立式分层布局，最上方为暂存融化沥青的锥底储料仓，通过多根斜向支撑筋固定在中层安装平台上，储料仓下方对接称重计量腔体，腔体侧面设置有称重检测模块与卸料控制机构，可精准控制单次称重的物料重量；称重腔体下方设置导流料斗，将完成称重的沥青导入下方输送管路。设备右侧集成完整的动力驱动单元，包含驱动电机、带传动机构、齿轮减速箱，通过曲柄连杆结构驱动输送管路内的物料推送机构，可将高粘度的融化沥青稳定输送至下一工序，长弯型输送管道设计可适配不同高度的产线对接需求，底部一体式焊接机架预留了地脚安装孔，可直接固定在作业现场地面，保证设备运行时的稳定性。设计思路上围绕高温高粘度融化沥青的作业特性做了针对性优化：锥底结构的储料与称重腔体可避免高粘度沥青残留挂壁，传动机构外置护罩既保障作业安全，也便于后期维护检修，模块化的部件设计让称重模块、驱动模块、输送模块可独立拆装，降低设备的运维成本，整体结构紧凑，可直接集成到沥青加工、防水卷材生产等相关产线中，实现融化沥青的自动化分批称重与定量输送，有效提升沥青配料环节的精度与作业效率，减少人工接触高温物料的安全风险。
