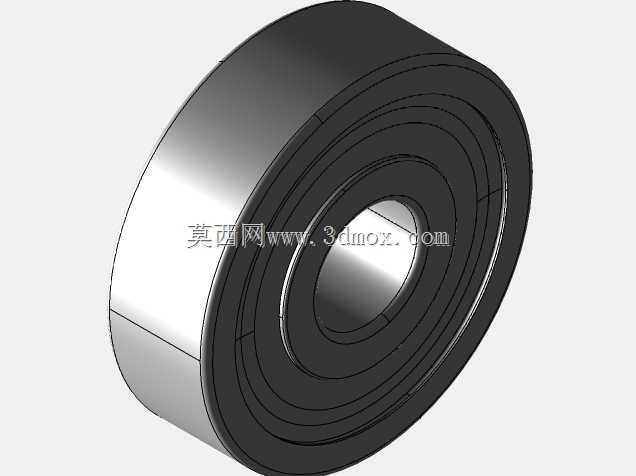

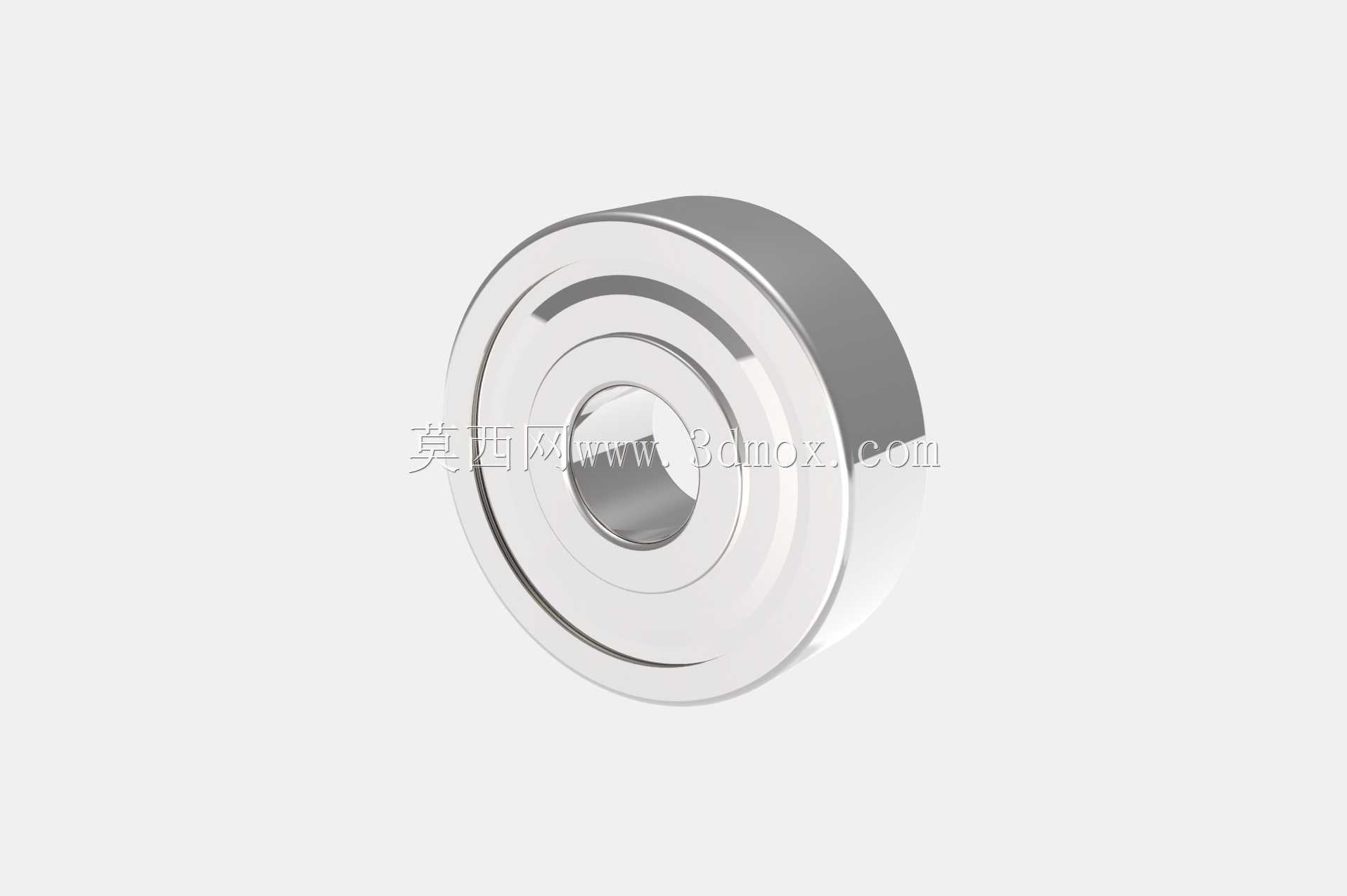

微型深沟球625ZZ滚动轴承结构

做小型传动结构选型的时候，625ZZ这类微型带防尘盖的深沟球轴承，是很多轻载回转场景里绕不开的标准件。平时接触的小型输送线从动辊、桌面级3D打印机的运动轴、小型伺服电机输出端支撑、办公自动化设备的走纸辊、甚至民用级小型电动工具的回转部位，都能见到它的身影。这类轴承的核心作用，是在极小的安装空间内，为回转轴提供低摩擦的径向支撑，同时兼顾一定的轴向限位能力，把轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗，也减少轴与安装座之间的直接磨损，延长整套运动机构的使用寿命。

从结构设计逻辑来看，625ZZ采用双铁盖密封的结构形式，两侧的防尘盖与外圈紧密扣合，与内圈之间保留极小的运转间隙，既不会额外增加转动阻力，又能阻挡外界的粉尘、碎屑进入轴承内部的滚道区域，避免硬质颗粒卡入滚珠与滚道之间造成点蚀、卡滞，这也是带ZZ后缀轴承相比开式轴承更适合多尘工况的核心原因。轴承内部的保持架采用浪形冲压结构，均匀分隔每一颗钢珠，避免滚珠之间直接接触摩擦，保证所有滚动体在滚道内均匀排布，运转时受力均匀，不会出现局部载荷集中的问题。滚道的曲率设计严格匹配钢珠直径，保证钢珠与内外圈滚道之间是理想的点接触状态，在承受径向载荷的时候，载荷能通过钢珠均匀分散到滚道接触面上，不会出现应力集中导致的早期失效。

实际安装使用的时候，需要严格匹配它的尺寸边界，它的外径为16mm，对应的安装座孔公差建议选用H7级精度，过盈量控制在合理范围内，过大会导致外圈变形挤压滚道，让转动阻力陡增甚至卡滞，过小则容易出现外圈跑圈的问题，磨损安装座孔。轴承的宽度为5mm，安装时内圈的轴向定位台阶高度不能超过内圈的倒角尺寸，避免台阶与保持架、防尘盖发生干涉，内圈与轴的配合建议选用k6级公差，保证内圈与轴同步回转，不会出现内圈与轴之间相对滑动磨损轴颈。这类轴承主要承受径向载荷，允许承受的双向轴向载荷不超过额定径向载荷的四分之一，选型时如果轴向载荷过大，需要考虑搭配角接触轴承或者选用更大载荷规格的型号，不能强行用这类微型深沟球轴承承受大轴向力，否则会造成滚道边缘压溃，提前失效。

日常做三维建模的时候，这类标准件不需要自行绘制内部钢珠、保持架的细节结构，除非是做轴承本身的动力学仿真，常规设备装配里只需要准确还原内外圈的外形尺寸、安装配合面的精度、防尘盖的外形轮廓即可，保证装配时不会和周边的轴肩、端盖、密封件发生干涉。要注意的是，这类微型轴承的额定静载荷和动载荷都比较小，只适合轻载高速的回转场景，比如转速在几千转每分钟的小型轴系，如果是重载、冲击载荷大的工况，就需要选用更大尺寸或者重载类型的轴承，不能仅凭安装尺寸匹配就盲目选型。另外安装时不能直接敲击轴承外圈，需要通过套筒均匀压装内圈或者外圈，避免滚道受冲击产生凹痕，导致运转时出现异响、振动超差的问题。在做结构布局的时候，还要预留出轴承的润滑维护空间，虽然ZZ型是预填润滑脂的防尘结构，长期使用后如果出现阻力变大的情况，也可以撬开防尘盖补充适配的低温润滑脂，延长轴承的使用寿命，不用整体更换。
