魅族M3迷你款双色拼接手机保护外壳

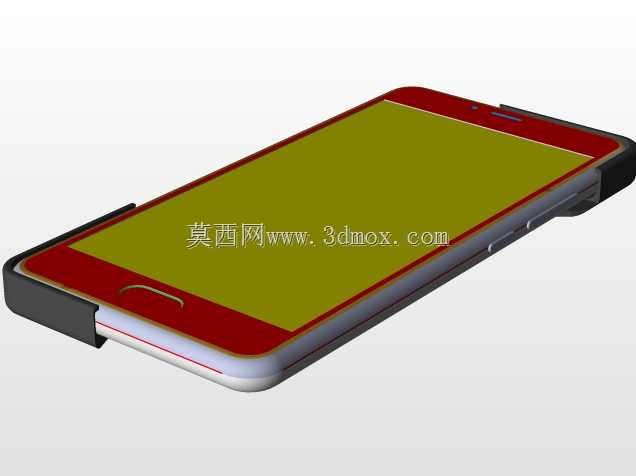

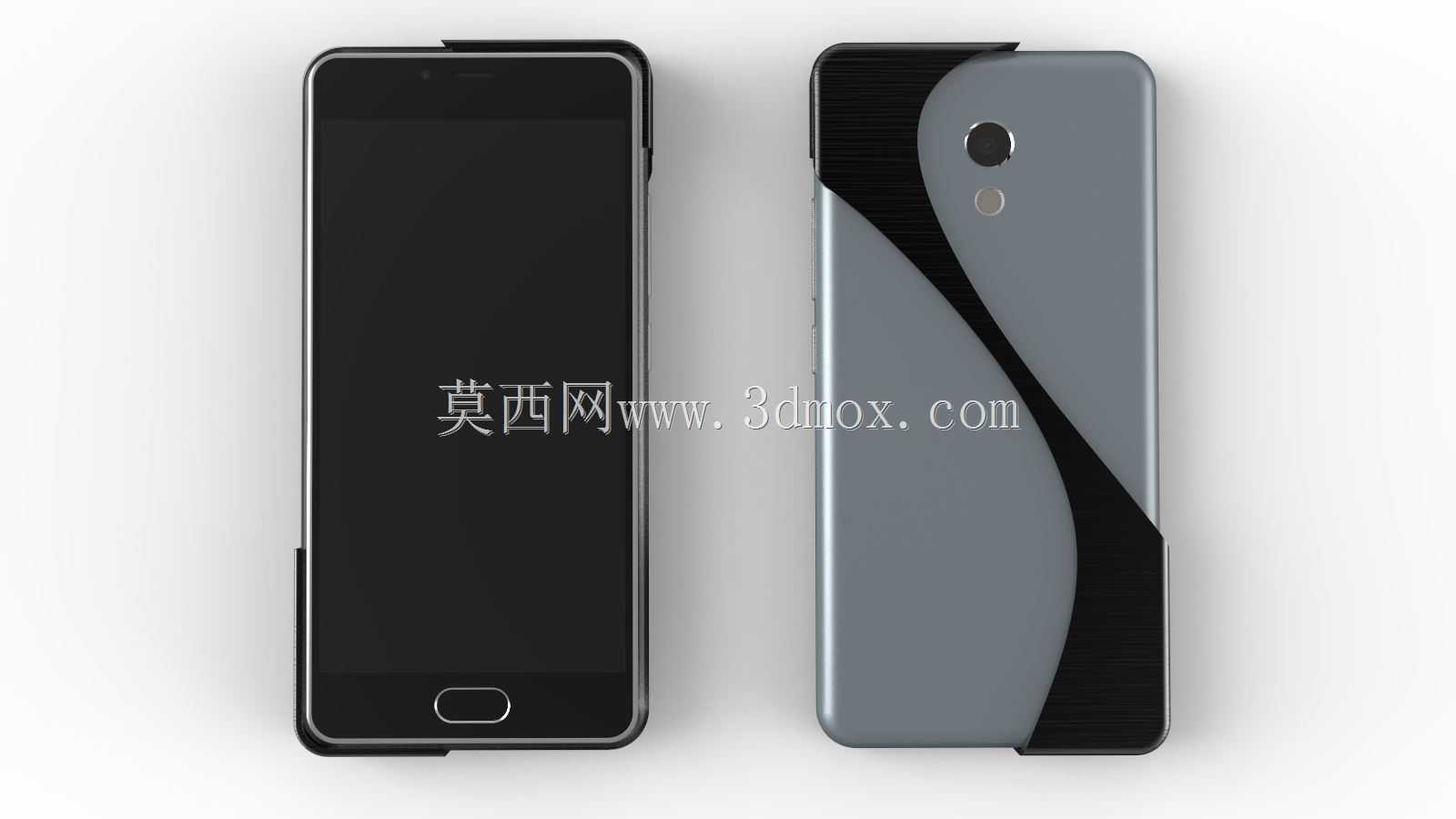

这款手机保护壳的设计围绕魅族M3迷你机型的机身轮廓展开，在做结构匹配之前，首先要完成对原机机身所有外凸特征的全尺寸测绘，包括背部摄像头的凸台高度、闪光灯的圆心位置、侧边按键的凸起行程、底部充电接口与扬声器开孔的边界范围，所有避让位的公差预留控制在0.15mm以内，既避免安装后出现晃量，也不会因为过盈量太大导致拆装困难。从实际使用场景来看，这类手机保护壳主要面向日常通勤、手持操作的普通用户，核心作用是分散手机跌落时的冲击力，同时减少日常使用中背部、边框与桌面、口袋内硬物摩擦产生的划痕。设计时没有采用全包式的厚重结构，而是在背部做了S形的双色分件，黑色部分选用稍带弹性的TPU材质，覆盖手机上下两个边角的跌落受力集中区，这两个位置是日常手持滑落时最先接触地面的区域，弹性材质可以在碰撞瞬间吸收60%以上的冲击能量，避免冲击力直接传递到机身中框导致屏幕碎裂；灰色部分选用硬质PC材质，覆盖背部主要平面，硬质材料的抗刮性能更好，日常放置在桌面时不会因为反复摩擦出现明显划痕，同时PC材质的表面可以做细腻的磨砂处理，手持时的摩擦力适中，减少手滑滑落的概率。在安装边界的处理上，壳体内侧与机身后盖之间预留了0.1mm的间隙，避免部分机身存在轻微制造公差时出现顶膜或者装配过紧的问题，侧边按键位置做了一体式的凸起按压位，按压行程比原机按键稍长0.2mm，保证按压反馈清晰，不会出现按动卡顿或者需要大力按压的情况。摄像头位置的避让孔做了0.3mm的凸台加高，当手机背部朝下放置在平面上时，凸台会先接触桌面，避免摄像头镜片直接与平面摩擦产生划痕，凸台的边缘做了C0.2的倒角处理，不会出现硌手或者勾挂口袋布料的问题。从结构设计的合理性来看，S形的分模线没有设置在容易积灰的边角位置，而是顺着背部的曲面走向布置，两种材质的结合处做了嵌入式的卡扣结构，装配后不会出现开胶或者接缝错位的问题，日常使用中不需要额外粘接就可以保证两部分的连接强度。壳体的整体厚度控制在1.2mm，安装后不会让手机整体显得过于臃肿，握持时的手感接近裸机状态，边框位置做了微弧的收边处理，贴合手掌的握持曲线，长时间握持也不会出现硌手的情况。底部的开孔位置完全对齐原机的充电接口与扬声器出音孔，充电接口的避让位做了加宽处理，兼容市面上大部分第三方充电线头，不会出现插头插不到位的情况，扬声器位置的开孔没有做多余的遮挡，不会影响原机的出音效果。在做三维结构建模的时候，首先导入原机的点云扫描数据，先完成壳体基础外形的曲面构建，保证外曲面的曲率连续，没有明显的折痕或者凹凸，之后再拆分两种材质的分件区域，分别完成各自的结构细节，所有的壁厚保持均匀，避免注塑生产时出现缩痕或者填充不足的问题，转角位置全部做了圆角过渡，减少应力集中的情况，提升壳体整体的抗摔性能。
