公制沉头内六角M6螺钉及配套螺母组

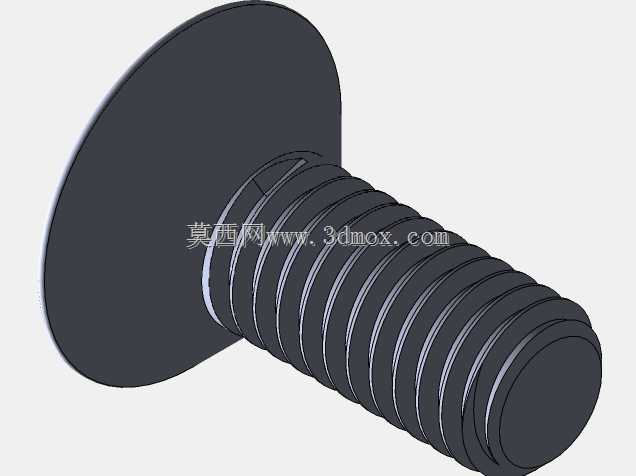

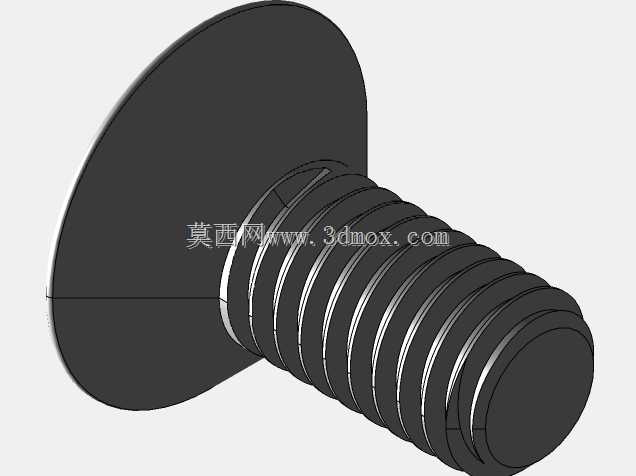

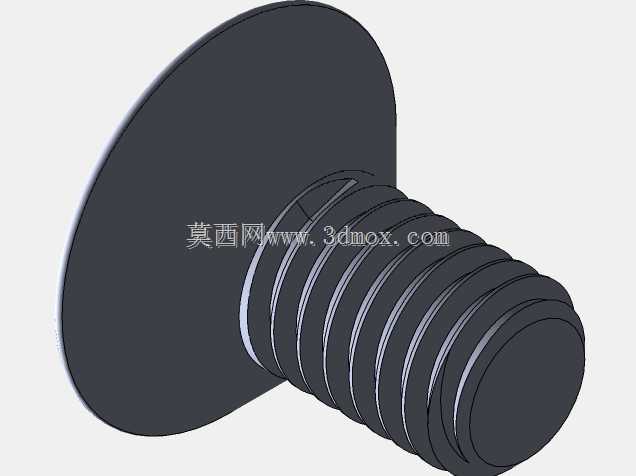

　　在各类机械结构装配场景中，紧固件的选型与适配直接决定了设备连接的可靠性与外观平整度，沉头类螺钉搭配螺母的组合，是薄板叠装、外壳封盖、工装夹具定位等场景下最常用的连接方案之一。这套M6规格的公制沉头螺钉与配套螺母，完全遵循ISO通用紧固件尺寸标准设计，可覆盖绝大多数常规工业装配场景的连接需求，从自动化设备的钣金护板安装，到小型试验台架的型材拼接，再到民用机电产品的外壳紧固，都能找到对应的适配位置。沉头螺钉的核心设计优势在于安装完成后螺钉头部可完全沉入工件的沉孔内，不会在工件表面形成凸起结构，既能够避免突出的螺头剐蹭操作人员或周边管线，也能让装配后的工件外表面保持平整顺滑，尤其适合对外观平整度有要求的设备外装面、

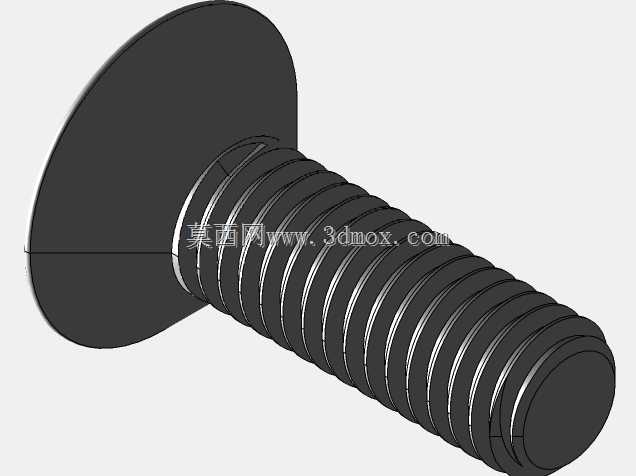

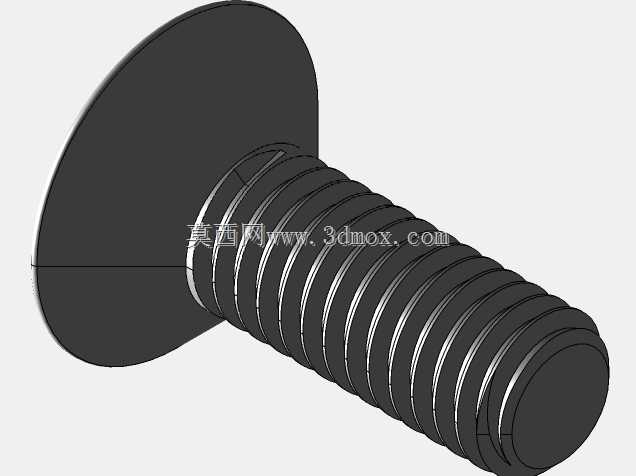

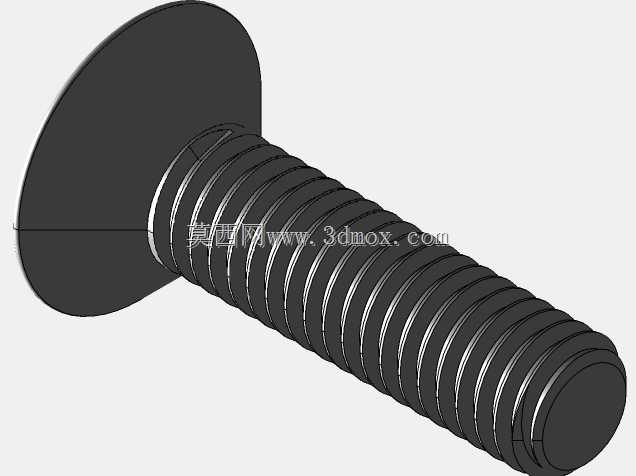

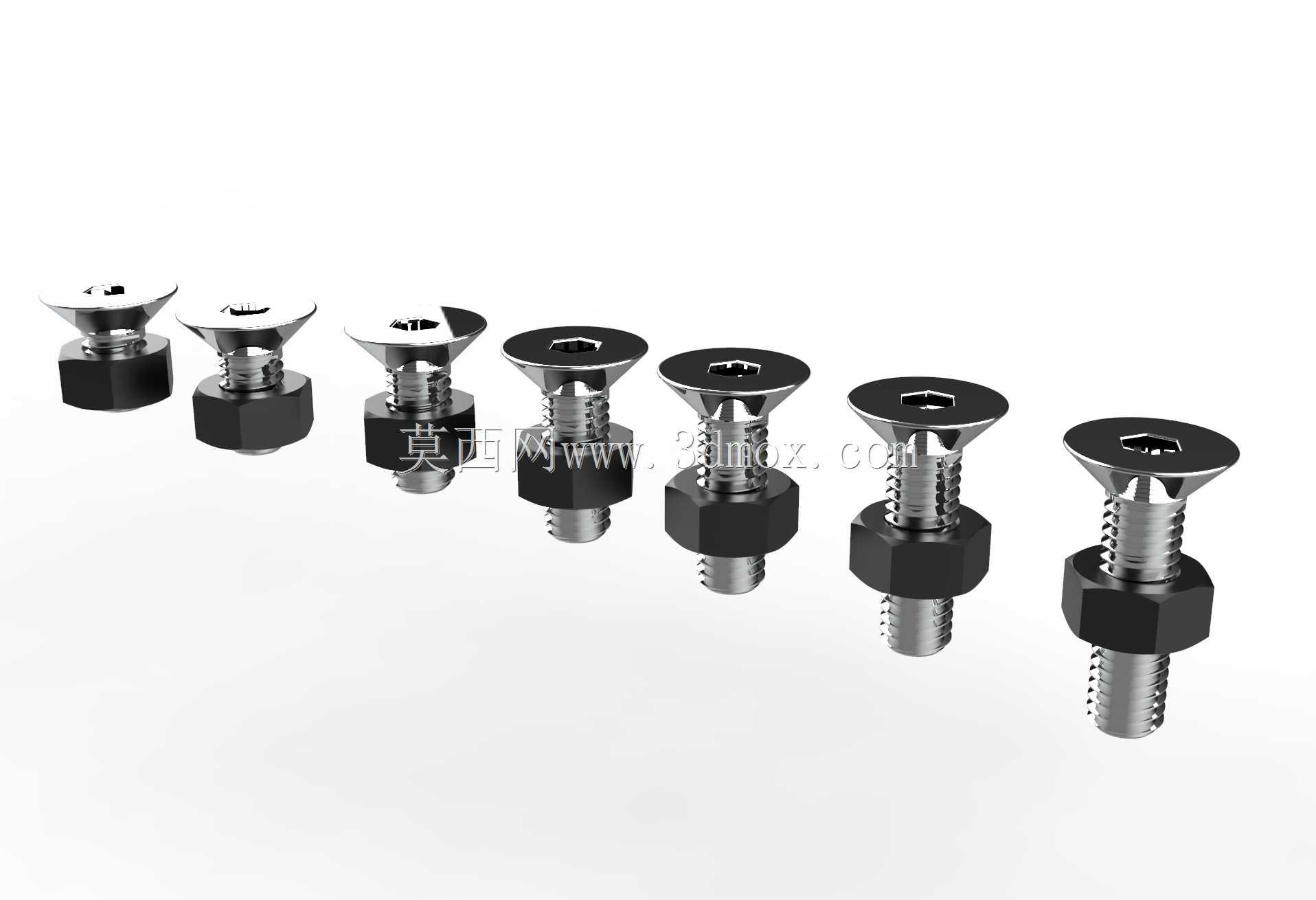

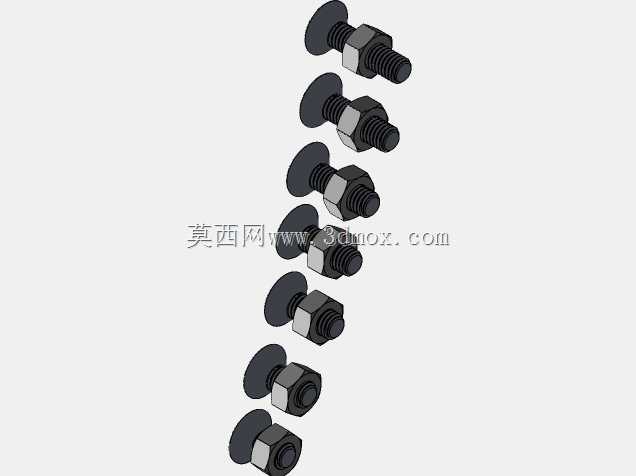

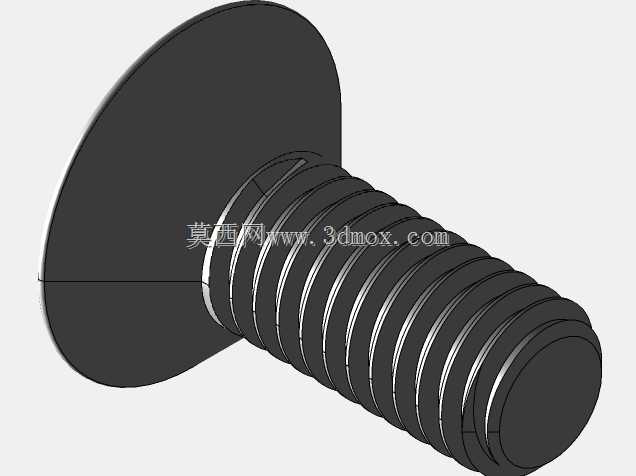

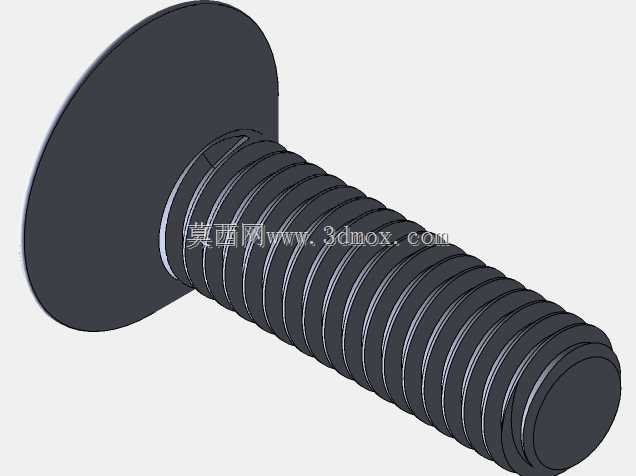

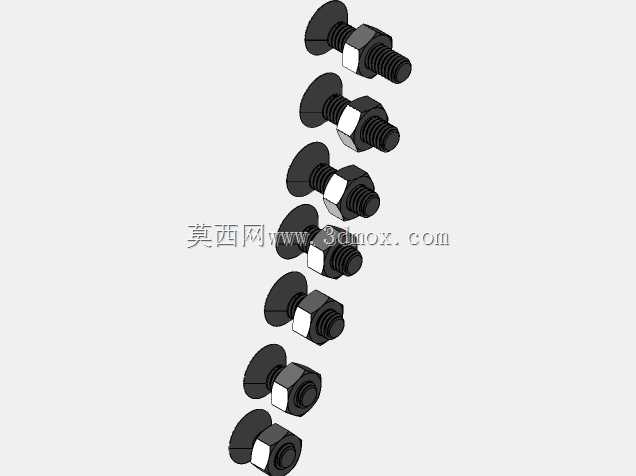

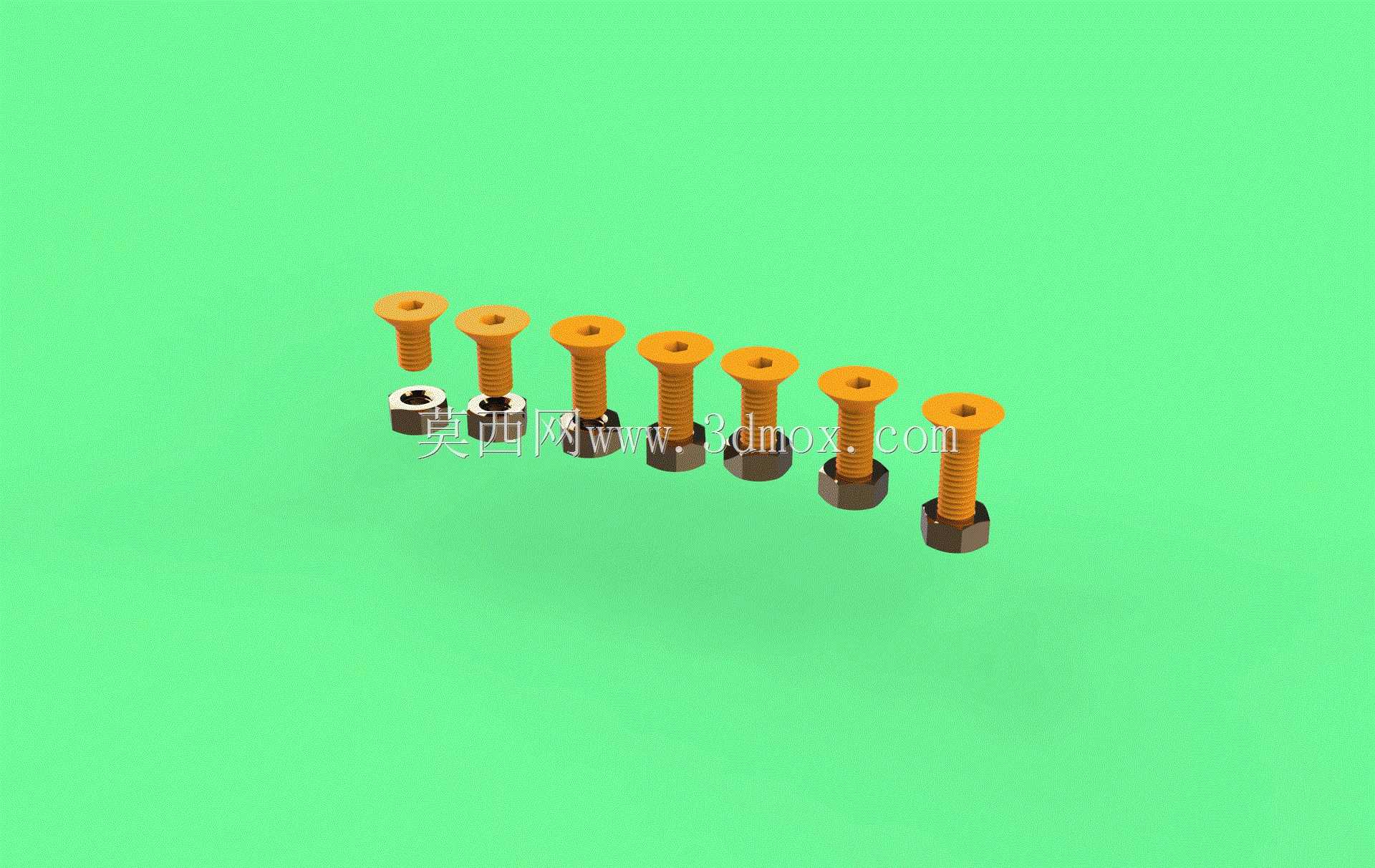

　　需要滑动位移的工装接触面等场景。设计过程中首先明确了沉头头部的锥度参数，确保头部锥面与工件预制的90度沉孔能够完全贴合，避免出现头部翘曲、贴合不严导致的连接松动问题，同时内六角驱动槽的尺寸严格对应标准M6内六角扳手的配合公差，既保证扳手能够顺利插入驱动槽，也不会因为间隙过大导致拧动时出现滑牙、槽口崩损的问题。本次设计的螺钉长度覆盖了M68mm到M620mm的常用规格区间，不同长度的螺钉可适配不同的叠装厚度需求：8mm长度规格适合总叠厚不超过5mm的薄板连接场景，比如两层1.5mm冷轧钢板加一层2mm橡胶减震垫的护板安装；10mm、12mm规格可适配常规3-8mm叠厚的型材与板件连接，是设备框架组装中使用率最高的规格；

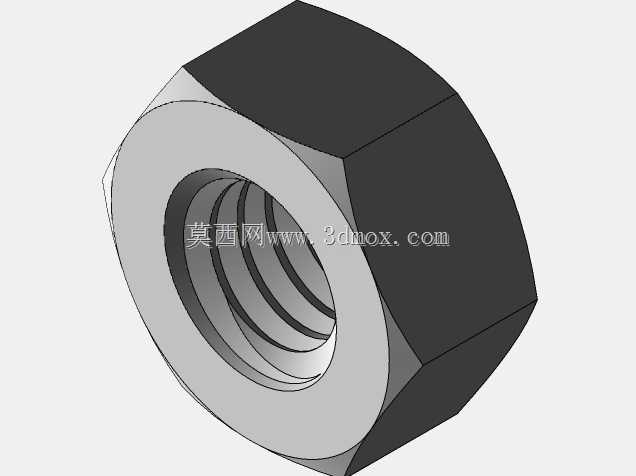

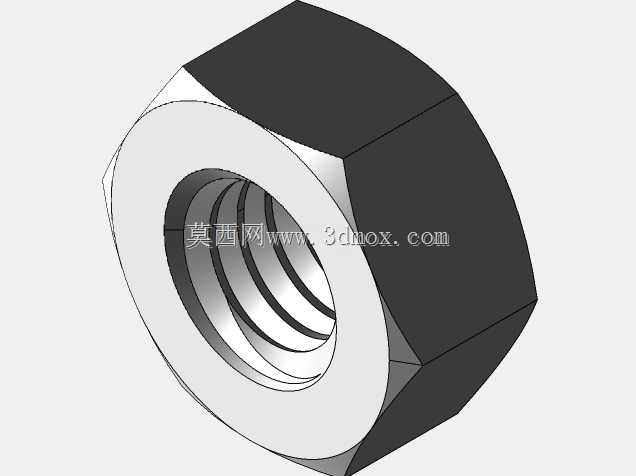

　　14mm及以上长度的规格，则可用于带隔套、缓冲垫的多层结构连接，满足不同安装空间下的连接需求。配套的六角螺母厚度、对边尺寸均遵循公制M6螺纹的标准参数，螺纹配合精度控制在中等公差精度区间，既能够保证与螺钉螺纹的顺畅旋合，不会出现卡滞、错牙的问题，也能保证足够的螺纹啮合长度，在额定拧紧力矩下不会出现螺纹脱扣的失效情况。在实际安装使用中，需要注意工件上预制的沉孔深度要大于螺钉头部的高度，确保头部能够完全沉入沉孔内，同时过孔直径要略大于螺钉大径，避免螺钉杆部与过孔壁发生剐蹭影响装配效率；如果是用于有震动工况的设备连接，还可搭配平垫圈、弹簧垫圈使用，进一步提升连接的防松性能。从建模的细节处理来看，螺钉头部的内六角槽边缘做了微小的倒角处理，

　　既符合实际冷镦加工的工艺特征，也能在三维装配仿真时避免出现尖锐棱边的干涉报错，螺纹部分采用了简化的修饰螺纹特征搭配端部收尾段结构，既能够准确表达螺纹的规格参数，也能在装配干涉检查时准确识别螺纹啮合的边界范围，避免出现虚假干涉的误判。螺母的端部同样做了微小的倒角处理，符合实际量产五金件的工艺特征，在三维装配场景中可直接调用对应长度的螺钉模型完成虚拟装配，提前验证沉孔深度、螺钉伸出长度是否符合设计要求，避免实际加工装配时出现螺钉过长顶到对面结构、或是过短导致啮合牙数不足的问题。对于结构设计从业者来说，这类标准紧固件的参数化模型可大幅提升装配设计的效率，不需要每次重复绘制标准件模型，直接根据实际叠装厚度选型调用即可，同时统一的标准参数也能保证设计输出的紧固件符合通用采购标准，不会出现定制特殊规格导致的采购成本上升、供货周期延长的问题。在设备维护场景中，标准公制规格的螺钉螺母也具备极强的互换性，不需要专用的特殊工具，使用常规内六角扳手、开口扳手即可完成拆装维护，降低了设备的后期运维成本。
