MMCX插孔50欧姆表面贴装射频连接器结构

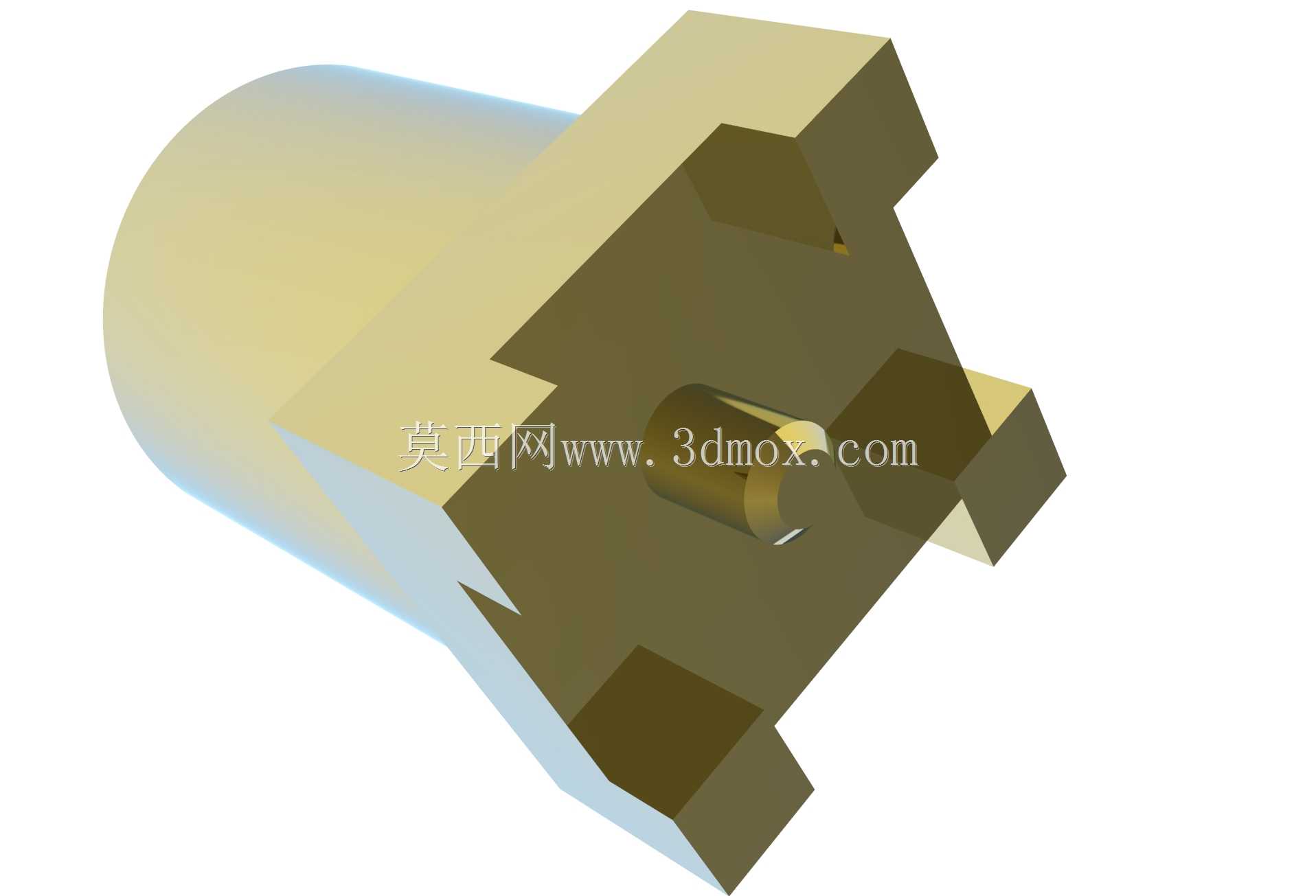

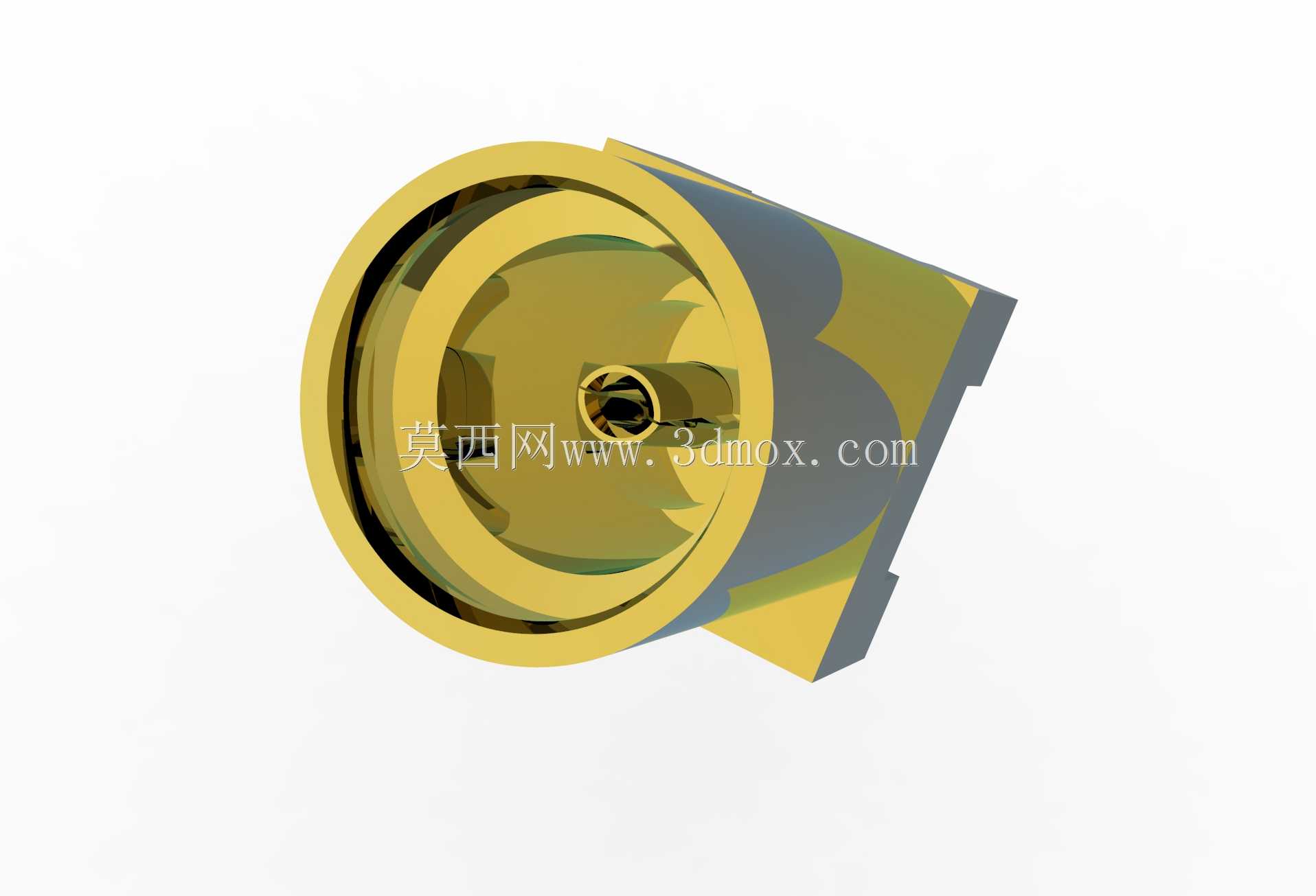

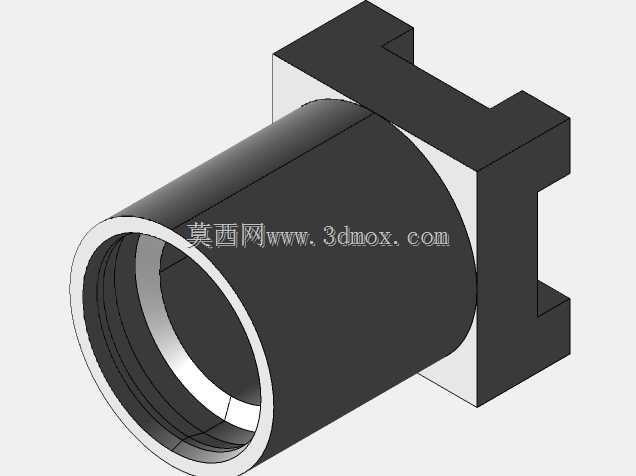

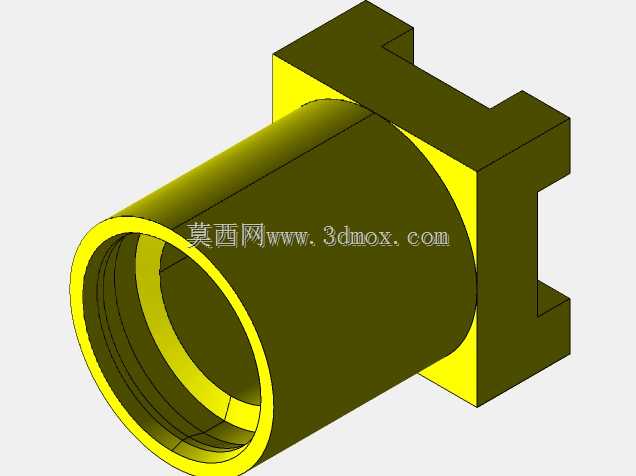

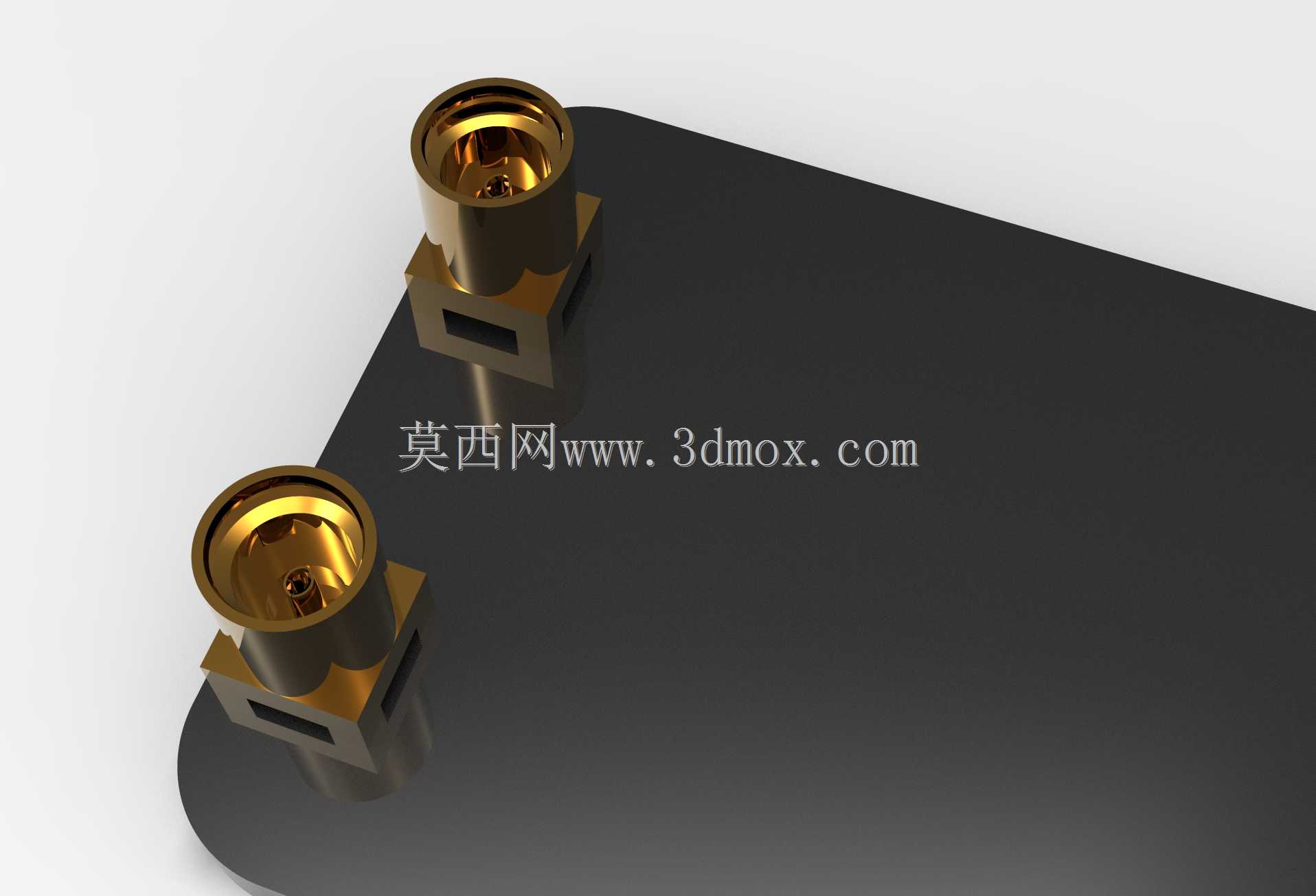

在射频通信设备的PCB板级互连场景中，这类MMCX结构的插孔式连接器，主要承担高频信号的同轴传输衔接作用，常见于无线通信模块、射频测试治具、小型化基站前端、便携射频终端的板端信号对接环节，适配50欧姆阻抗的射频传输链路，可在DC到6GHz的常用射频频段内维持稳定的信号传输性能，减少链路驻波比异常带来的信号损耗。从实际安装适配角度看，该连接器采用表面贴装焊接方式，无需在PCB上开设贯穿安装孔，能够适配高密度布板的设计需求，焊接引脚的布局完全匹配常规SMT回流焊工艺的制程要求，焊盘尺寸经过适配优化，可避免焊接过程中出现连锡、虚焊的工艺问题，同时连接器本体的金属外壳与PCB表层接地焊盘充分接触，能够形成连续的屏蔽腔体，降低外界电磁干扰对内部射频信号的影响，也可减少内部信号向外的电磁辐射泄漏。设计过程中首先围绕50欧姆的特性阻抗要求展开内导体与绝缘介质的尺寸匹配，插孔内导体采用弹性接触结构，插合时可与适配的公头插针形成稳定的低接触电阻连接，反复插拔后仍能维持可靠的接触压力，不会出现接触不良导致的信号中断问题。外导体采用黄铜镀金的结构设计，既保证了整体的结构强度，也提升了表面导电性能与抗腐蚀能力，适配长期在常规工业温湿度环境下的使用需求。从安装边界来看，该连接器的本体高度控制在低矮范围内，不会占用过多的板上垂直空间，可适配外壳内部空间紧凑的便携类射频设备，两个并排布置的连接器中心距经过精准核算，既满足相邻连接器的插合操作空间要求，也不会过度占用PCB的布板面积，连接器底部的定位凸台可在SMT贴装时与PCB上的定位孔配合，提升贴装精度，避免回流焊过程中元件出现偏移。在实际选型应用中，这类连接器可直接匹配标准MMCX公头线缆组件，无需额外定制转接结构，能够大幅缩短射频链路的装配周期，板端贴装后可直接与射频前端模块的信号链路连通，减少额外的走线带来的阻抗不连续问题。对于结构设计人员而言，建模过程中需要重点关注插孔内导体的弹性槽尺寸、绝缘介质的介电常数匹配、外导体的屏蔽连续性以及贴装焊盘的尺寸公差，确保模型导入PCB设计软件后可直接生成精准的封装库，避免后续制板时出现封装不匹配的问题。同时，连接器的金属外壳边缘做了圆角过渡处理，不会在装配过程中划伤操作人员或周边的线缆绝缘层，贴装后的连接器顶端与PCB板面保持垂直，可保证公头插合时的对中精度，减少斜插导致的内导体损坏风险。在射频测试治具的应用场景中，这类贴装式MMCX连接器可直接焊接在测试载板上，作为测试信号的输入输出接口，频繁插拔测试的场景下，其弹性接触结构可维持上千次插拔的可靠接触，无需频繁更换接口元件，降低测试治具的维护成本。在消费类射频终端的设计中，该连接器的小尺寸特性可帮助设计人员压缩主板的占用面积，为其他功能元件预留更多布板空间，同时其稳定的射频传输性能可保证无线信号的收发质量，避免因接口不匹配导致的信号衰减问题。建模时还原的细节包括内导体的接触弹片结构、外导体的焊接固定脚、绝缘介质的支撑结构以及本体的定位特征，所有尺寸均按照实际量产元件的规格进行1:1还原，可直接用于结构装配干涉检查、PCB封装设计以及整机的电磁兼容仿真参考，帮助设计人员在研发阶段就提前验证连接器与周边结构件的装配间隙，避免后期开模后出现装配干涉的问题。
